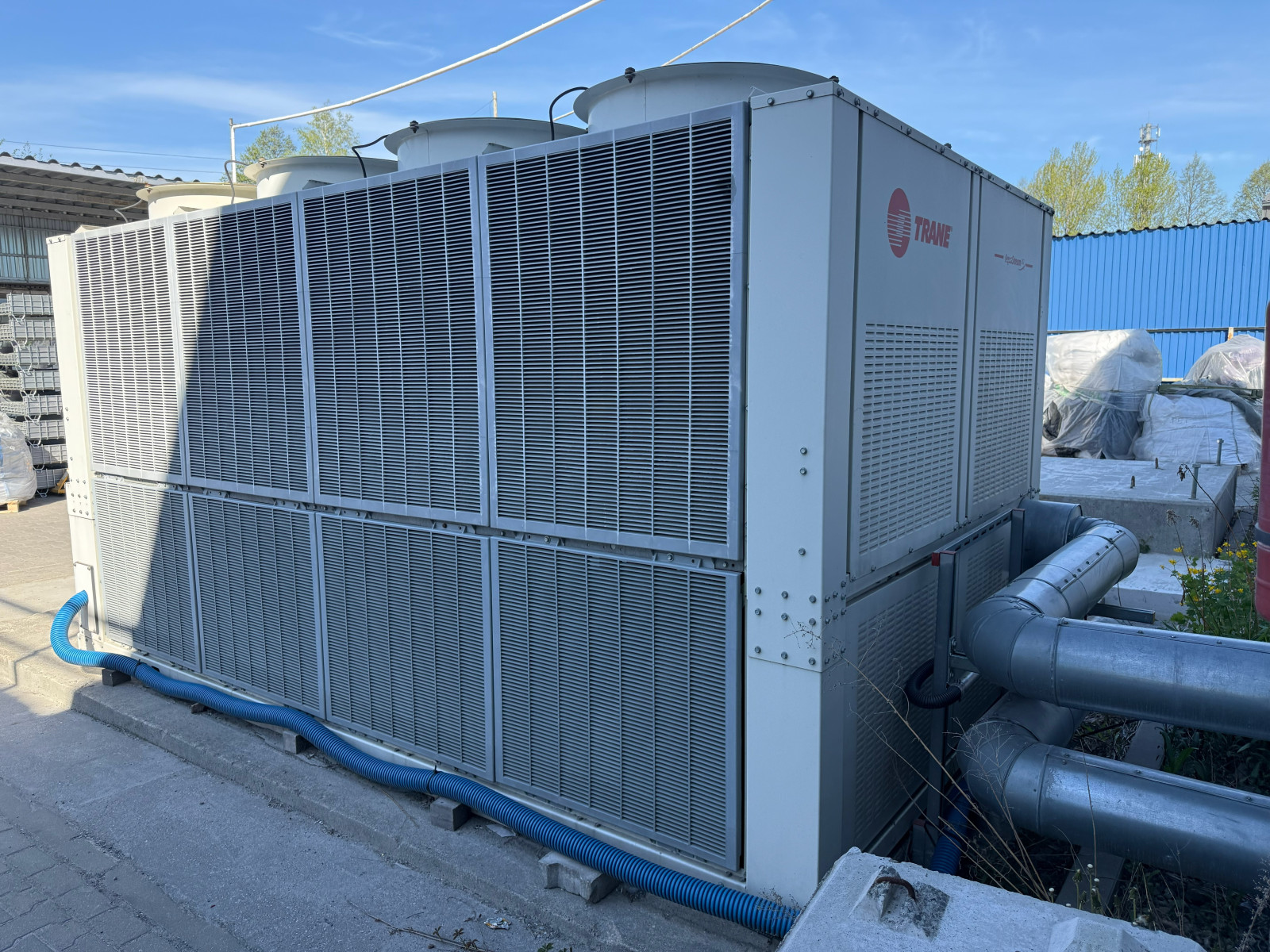

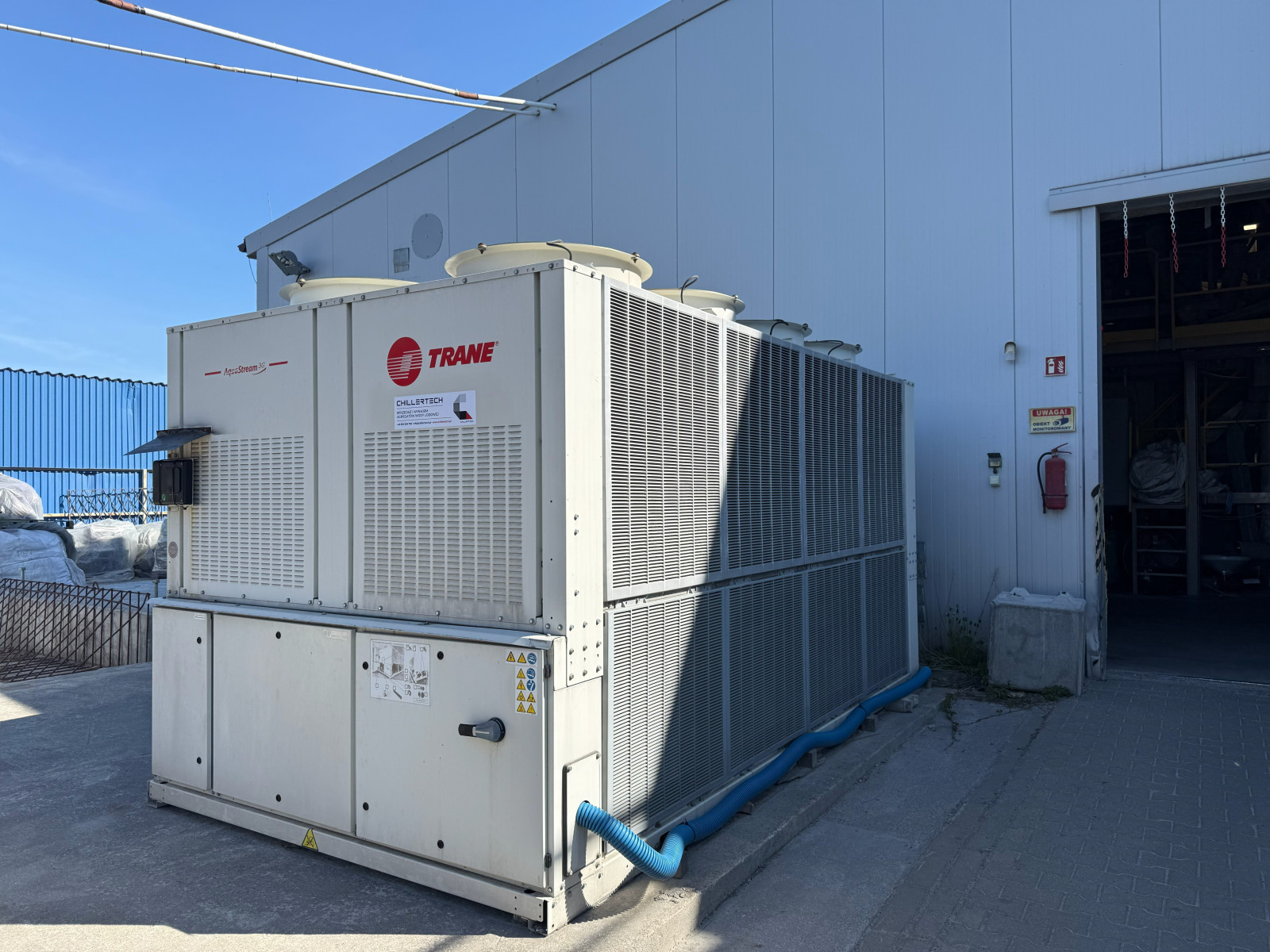

Serwis chillera Trane CGAM 140 w układach o wysokiej dostępności
Serwis chiller Trane CGAM 140 to zaplanowany zestaw czynności pomiarowych i diagnostycznych, które utrzymują ten agregat wody lodowej w oknie parametrów projektowych. Zakres obejmuje kontrolę sprężarek scroll, pomiar ciśnień i temperatur, weryfikację przepływu wody lodowej oraz ocenę automatyki sterującej. W instalacjach krytycznych, gdzie chiller zasila klimatyzację precyzyjną albo proces ciągły, każde odchylenie ΔT przekłada się na realny koszt energii i ryzyko przestoju. Dlatego przegląd oparty na danych wychwytuje spadek wydajności, zanim jednostka przejdzie w stan alarmowy. Poniżej pokazujemy, co dokładnie mierzymy i jakie objawy rozpoznasz samodzielnie.
Kiedy chiller Trane CGAM 140 sygnalizuje spadek wydajności
Spadek wydajności rzadko pojawia się nagle. Najczęściej narasta stopniowo, a układ maskuje problem dłuższą pracą sprężarek. Operator zauważa wtedy wyższe rachunki, natomiast temperatura wody lodowej rośnie w godzinach szczytu. Oto sygnały, które traktujemy jako powód do pomiaru:
- Rosnące ΔT na parowniku przy stałym obciążeniu, czyli różnica temperatur wody, której układ nie potrafi już utrzymać.
- Podwyższone ciśnienie tłoczenia i częste załączanie wentylatorów osiowych, zwykle po zabrudzeniu skraplacza powietrznego.
- Krótkie cykle pracy sprężarek scroll, które skracają żywotność i podnoszą pobór energii.
- Alarmy niskiego ciśnienia ssania, sugerujące ubytek czynnika chłodniczego lub ograniczony przepływ.
- Nierównomierny hałas albo wibracje, wskazujące na pracę poza parametrami.
Każdy z tych objawów ma mierzalną przyczynę. Zamiast wymieniać podzespoły w ciemno, zaczynamy od odczytu parametrów pracy i porównania ich z wartościami projektowymi.
Co obejmuje przegląd okresowy chillera CGAM 140
Przegląd okresowy chillera CGAM 140 układamy jako sekwencję pomiarową, nie jako listę oględzin. Kolejność ma znaczenie, ponieważ wynik jednego kroku warunkuje następny. Poniższy algorytm pokazuje typowy tok pracy naszej ekipy:
- Odczyt parametrów pracy z układu i sterownika: ciśnienia, temperatury, prądy sprężarek, stany alarmów.
- Pomiar ΔT na parowniku oraz kontrola przepływu wody lodowej i spadku ciśnienia w obiegu.
- Kontrola przegrzania i dochłodzenia, która pokazuje stan napełnienia i pracę zaworu rozprężnego.
- Ocena i czyszczenie skraplacza powietrznego oraz sprawdzenie wentylatorów osiowych.
- Kontrola szczelności układu chłodniczego zgodnie z wymogami F-gazowymi.
- Weryfikacja automatyki, kalibracja czujników i test zadziałania zabezpieczeń.
- Analiza zebranych danych oraz raport z zaleceniami dla operatora.
Jeśli Twój CGAM 140 pracuje w serwerowni albo w linii produkcyjnej, gdzie przestój oznacza straty, zasadne jest powiązanie tego zakresu ze scenariuszem awaryjnym i planem redundancji. Taki przegląd zamawiasz u nas jako pomiarowy serwis agregatów wody lodowej, a nie pojedynczą wizytę.

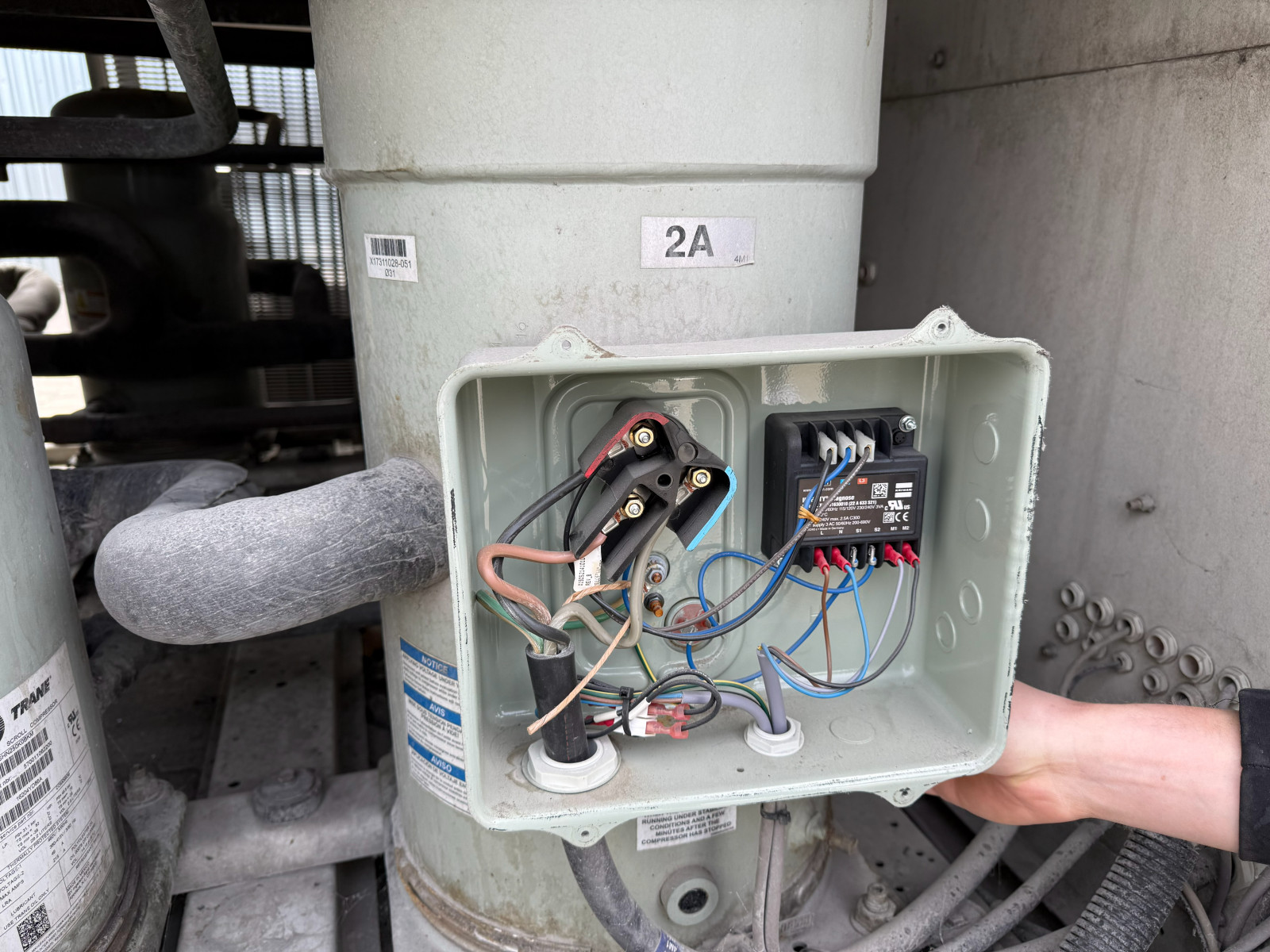

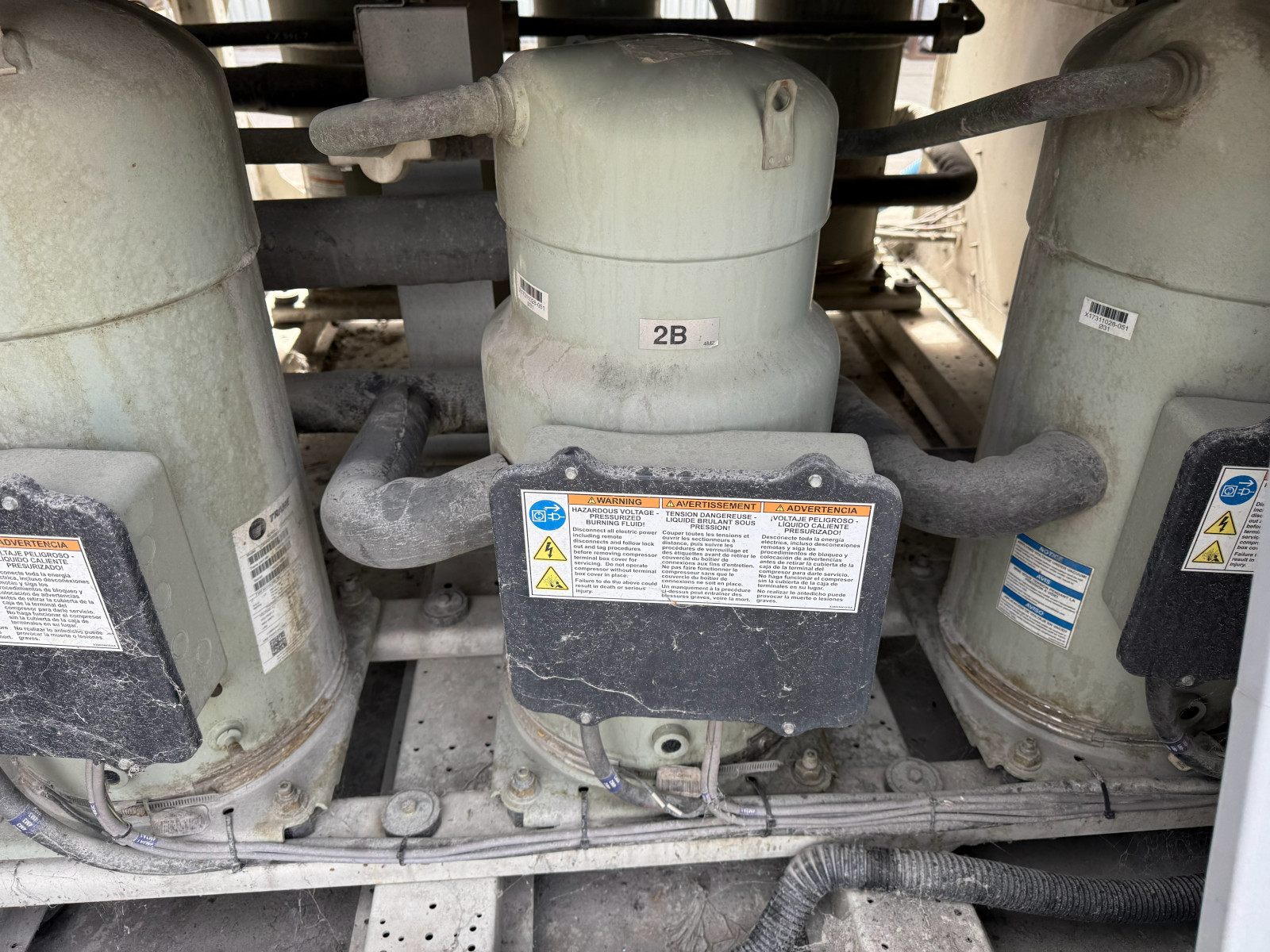

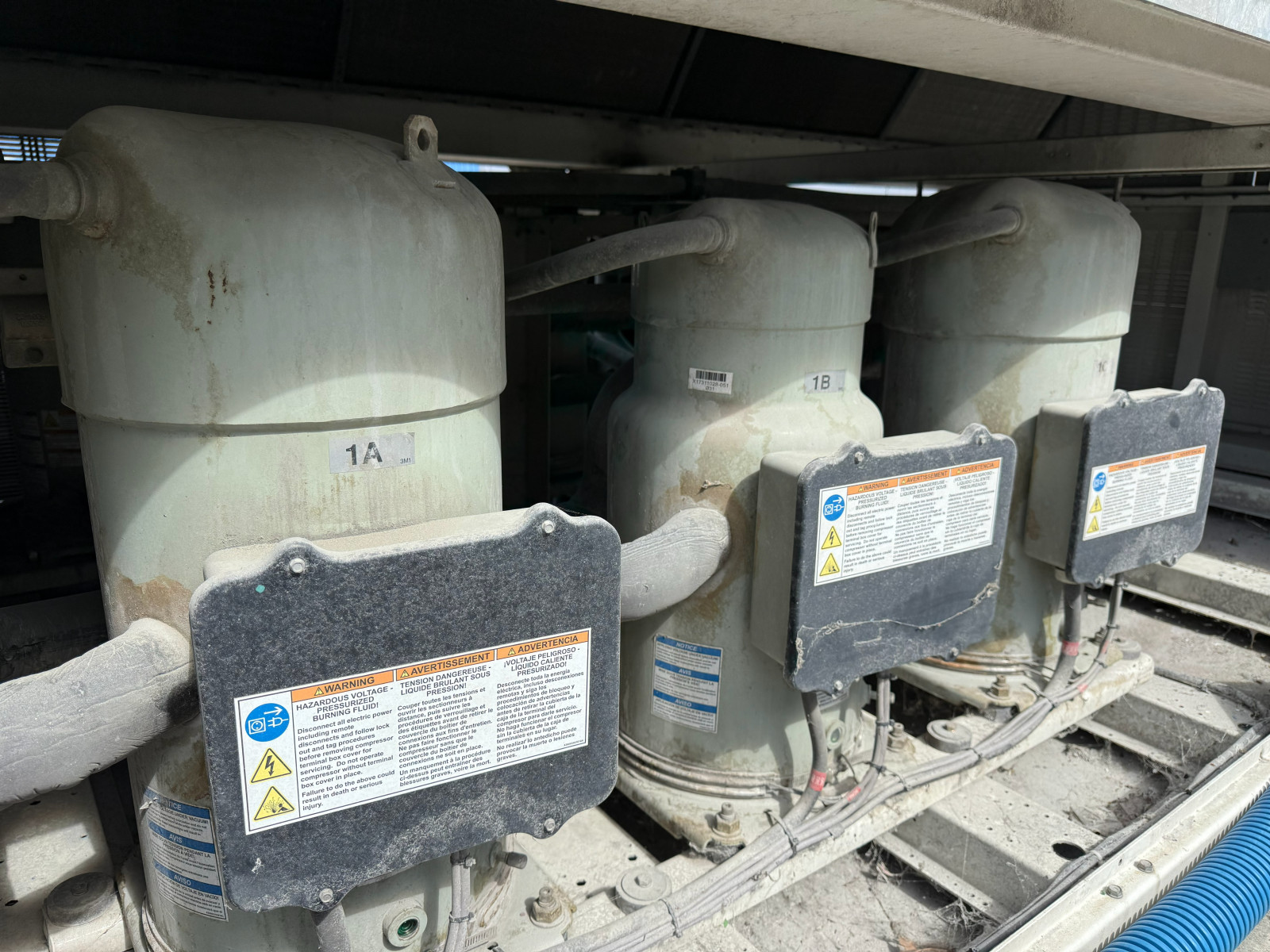

Sprężarki scroll i szczelność układu chłodniczego pod kontrolą pomiarową

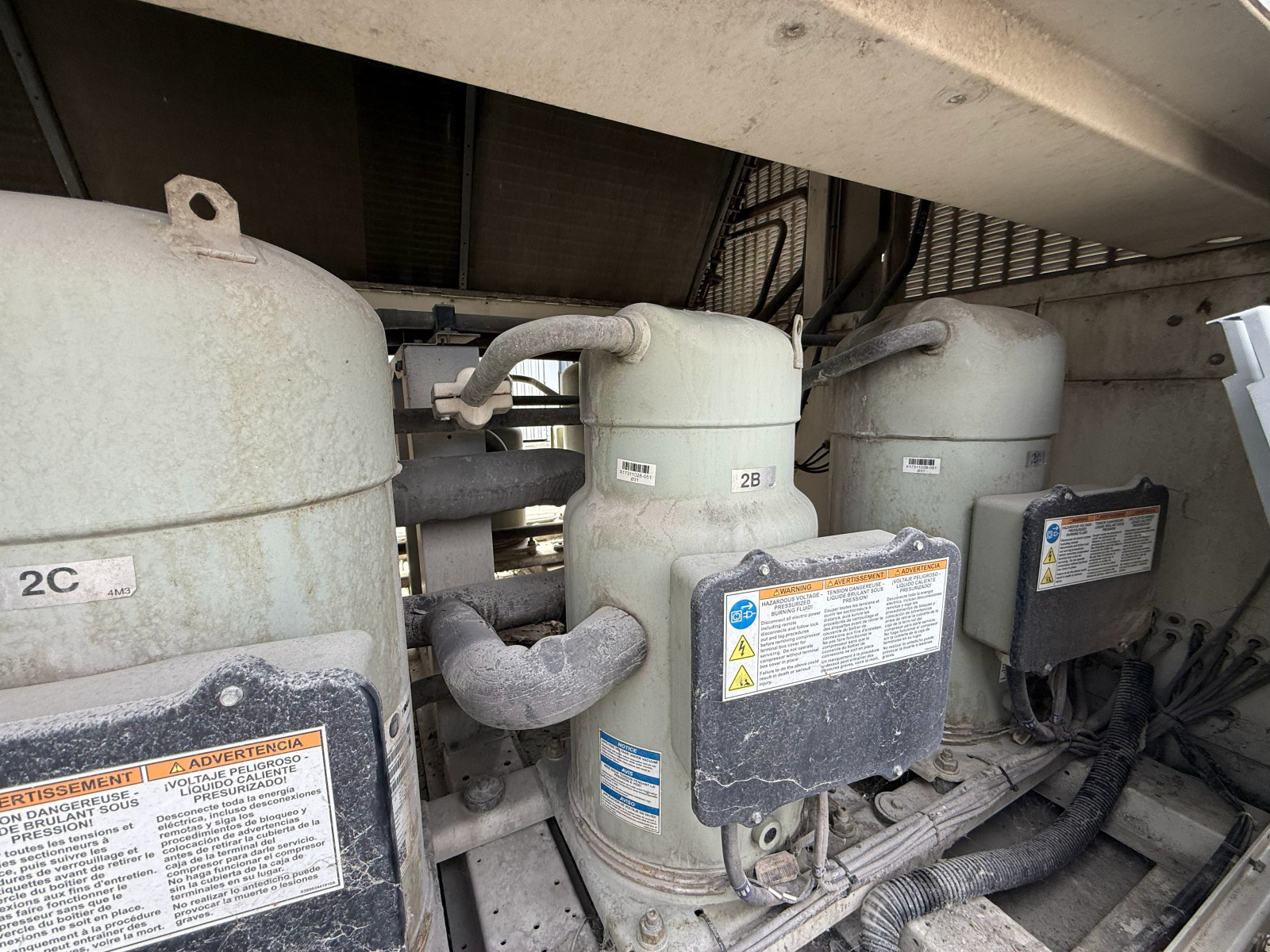

Sprężarki scroll w jednostce CGAM 140 pracują cicho i tolerują częściowe obciążenia, jednak ich sprawność trudno ocenić na oko. Dlatego liczą się pomiary: ciśnienie ssania i tłoczenia, temperatura na tłoczeniu oraz pobór prądu w odniesieniu do danych znamionowych. Odchylenia od tych wartości wskazują na zużycie mechaniczne, ograniczenie przepływu lub problem z czynnikiem chłodniczym.
Przegrzanie i dochłodzenie traktujemy jako parę wskaźników. Zbyt wysokie przegrzanie sugeruje niedobór czynnika albo przymknięty zawór, natomiast niskie dochłodzenie i nadmiar czynnika obciążają sprężarkę cieczą. Kontrolę szczelności prowadzimy metodą adekwatną do klasy urządzenia, ponieważ w tej klasie stosuje się zwykle czynnik R-410A o wysokim GWP, a jego ubytek to zarówno strata wydajności, jak i kwestia zgodności z przepisami F-gazowymi. Ewentualne uzupełnienie czynnika wykonujemy dopiero po zlokalizowaniu i usunięciu nieszczelności, ponieważ dolewanie bez naprawy tylko odsuwa awarię w czasie.

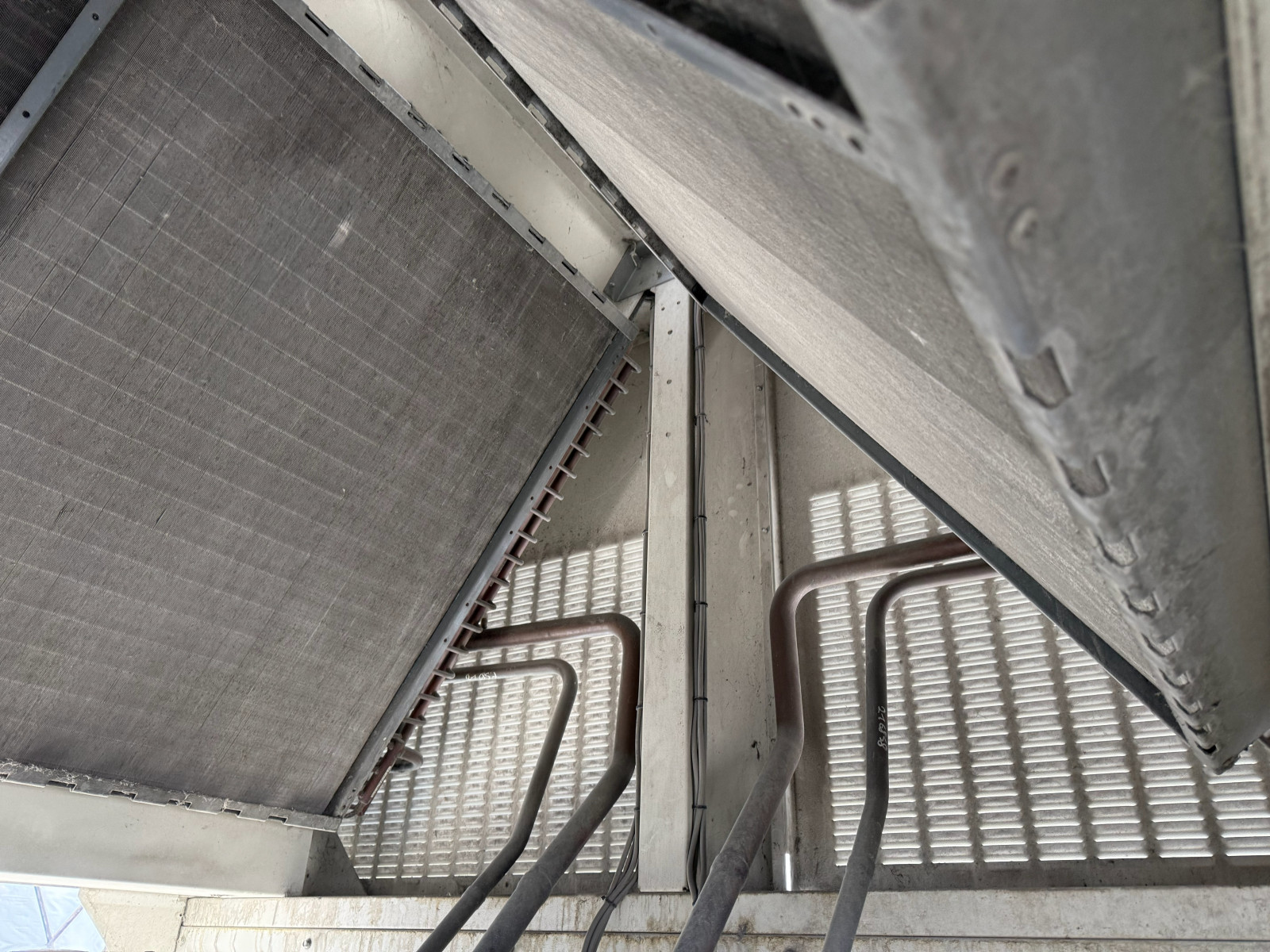

Skraplacz powietrzny, wentylatory osiowe i przepływ wody lodowej

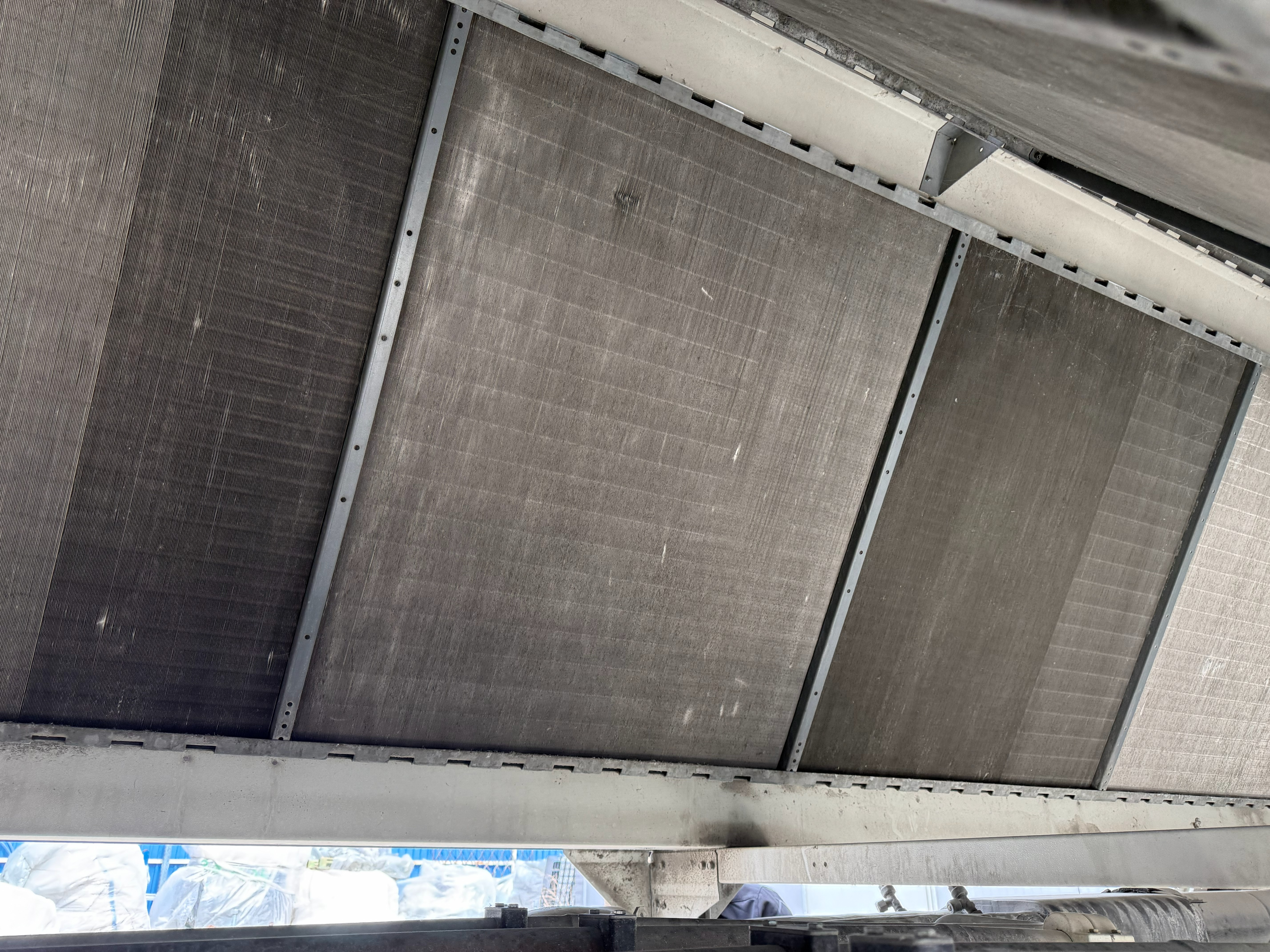

Strona powietrzna decyduje o tym, jak skutecznie CGAM 140 oddaje ciepło. Zabrudzony skraplacz powietrzny podnosi ciśnienie skraplania, a to z kolei zwiększa pobór energii i obciąża sprężarki scroll. Dlatego lamele czyścimy z pyłu, puchu topoli i zanieczyszczeń technologicznych, a przy okazji sprawdzamy geometrię ożebrowania.
Wentylatory osiowe kontrolujemy pod kątem stanu łożysk, wyważenia i sterowania obrotami. Po stronie wodnej mierzymy przepływ wody lodowej oraz spadek ciśnienia na parowniku, ponieważ ograniczony przepływ obniża ΔT i prowadzi do zamarzania lub alarmów. Sprawdzamy również stan wymiennika parownika, filtrów i odpowietrzenia obiegu, gdyż powietrze w instalacji potrafi udawać usterkę chillera.

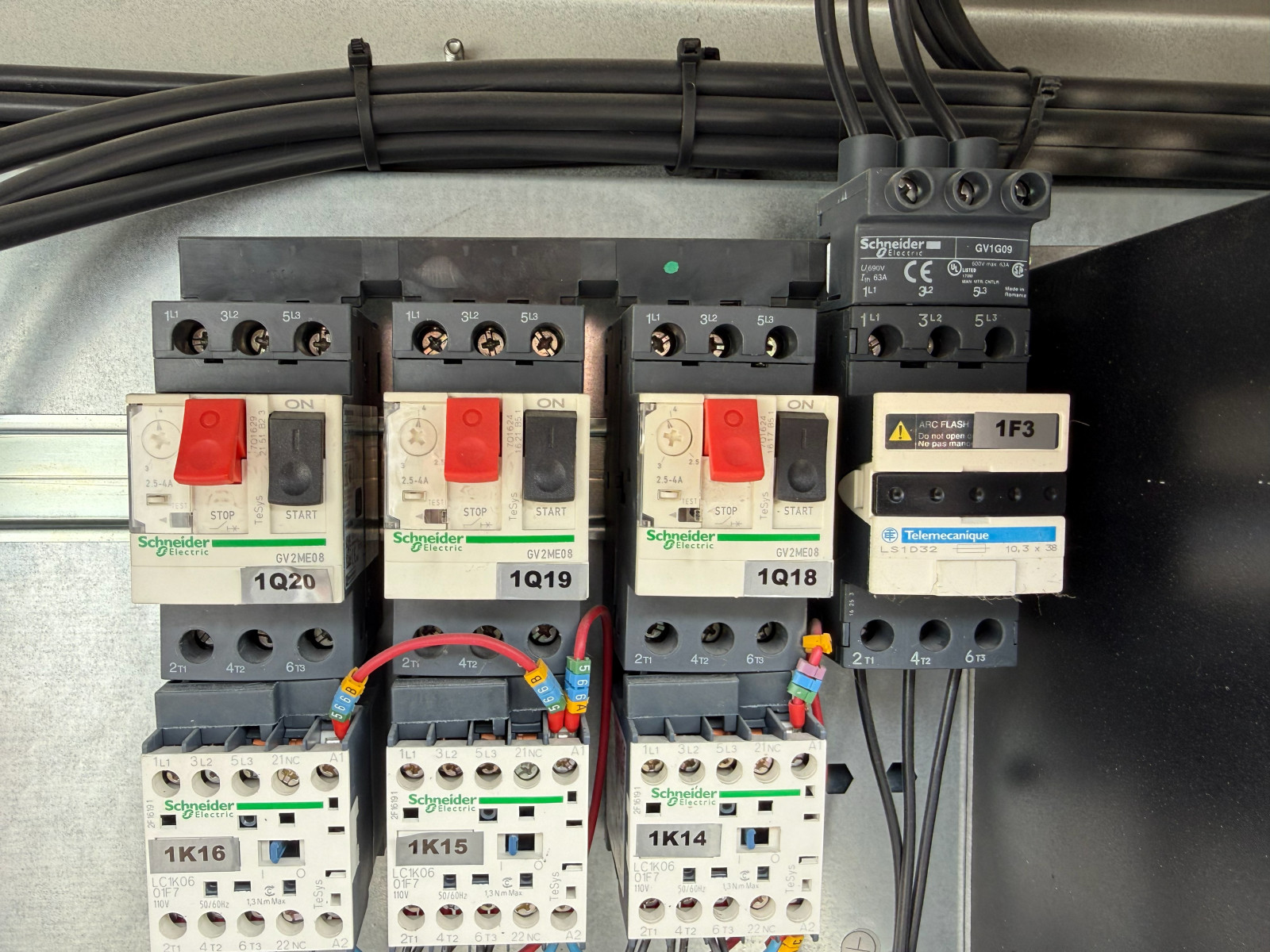

Automatyka, kalibracja czujników i zabezpieczenia
Sterownik chillera jest tak dokładny, jak dane, które do niego docierają. Rozkalibrowany czujnik temperatury albo przetwornik ciśnienia potrafi utrzymywać urządzenie w błędnym punkcie pracy i generować fałszywe alarmy. Dlatego kalibrujemy czujniki, porównując odczyty sterownika z pomiarem referencyjnym, i korygujemy nastawy regulacji.
Zabezpieczenia, czyli presostaty, kontrolę przepływu i ograniczniki, testujemy pod kątem faktycznego zadziałania, a nie tylko obecności. Analiza zapisanych parametrów pracy i historii alarmów pokazuje, czy jednostka pracuje w oknie projektowym, czy stopniowo się od niego oddala. Zasady doboru precyzyjnych czujników i sterowników opisuje producent automatyki dla chłodnictwa precyzyjnego.
Dlaczego serwis pomiarowy chroni instalację krytyczną?
W chłodzeniu serwerowni i procesów ciągłych nie sprzedajemy ogólników, tylko powtarzalny wynik. Serwis pomiarowy CGAM 140 daje operatorowi liczby: aktualne ΔT, ciśnienia, przegrzanie, sprawność wymiany ciepła oraz bilans cieplny układu. Na tej podstawie planujemy modernizację instalacji wody lodowej, uzupełnienie redundancji albo korektę regulacji, bez wymiany podzespołów w ciemno.
Taki model pracy skraca listę niespodzianek. Zamiast reagować na awarię w najgorszym momencie, operator dysponuje raportem i trendem parametrów, który pokazuje, kiedy zaplanować kolejny krok. To podejście sprawdza się tam, gdzie gęstość mocy rośnie, a profil obciążenia zmienia się w ciągu doby.
Jak często wykonywać serwis chillera Trane CGAM 140?
Dla jednostek pracujących sezonowo zwykle wystarcza jeden pełny przegląd okresowy przed sezonem i kontrola po jego zakończeniu. W instalacjach krytycznych, pracujących przez cały rok, zasadne są dwie do czterech wizyt pomiarowych rocznie, w tym co najmniej jedna kontrola szczelności zgodna z wymogami F-gazowymi. Częstotliwość dobieramy do profilu obciążenia i znaczenia układu dla ciągłości pracy.
Po czym poznać, że CGAM 140 traci wydajność chłodniczą?
Najczęstsze objawy to rosnące ΔT na parowniku, wyższa temperatura wody lodowej w szczycie, częste cykle sprężarek scroll oraz podwyższone ciśnienie tłoczenia. Zwykle towarzyszy im wzrost poboru energii. Potwierdzeniem jest pomiar, ponieważ te same symptomy mogą wynikać z zabrudzonego skraplacza, ubytku czynnika lub ograniczonego przepływu wody lodowej.
Czy podczas serwisu trzeba uzupełniać czynnik chłodniczy?
Nie zawsze. Uzupełnienie czynnika ma sens dopiero po zlokalizowaniu i usunięciu nieszczelności. Dolewanie bez naprawy maskuje problem i naraża sprężarkę na pracę przy niewłaściwym napełnieniu. Dlatego najpierw prowadzimy kontrolę szczelności, a decyzję o uzupełnieniu podejmujemy na podstawie pomiaru przegrzania i dochłodzenia.
Czym serwis pomiarowy różni się od zwykłego przeglądu?
Zwykły przegląd kończy się oględzinami i wymianą materiałów eksploatacyjnych. Serwis pomiarowy dostarcza liczby: ΔT, ciśnienia, sprawność wymiany ciepła oraz trend parametrów w czasie. Dzięki temu operator planuje działania na podstawie danych, a nie przeczucia, co ma znaczenie zwłaszcza w klimatyzacji precyzyjnej i chłodzeniu procesów ciągłych.
Serwis CGAM 140 jako element ciągłości chłodzenia
Regularny, pomiarowy serwis chillera Trane CGAM 140 utrzymuje sprężarki scroll, stronę powietrzną i obieg wody lodowej w oknie parametrów projektowych, a operatorowi daje twarde dane zamiast domysłów. To różnica między reakcją na awarię a świadomym planowaniem. Jeśli Twój CGAM 140 chłodzi serwerownię, proces produkcyjny albo inną instalację krytyczną, umów przegląd pomiarowy i audyt techniczny. Zadzwoń pod +48 501 179 381 lub +48 536 577 385, albo napisz na info@coldway.pl, a ustalimy zakres i termin wizyty.
