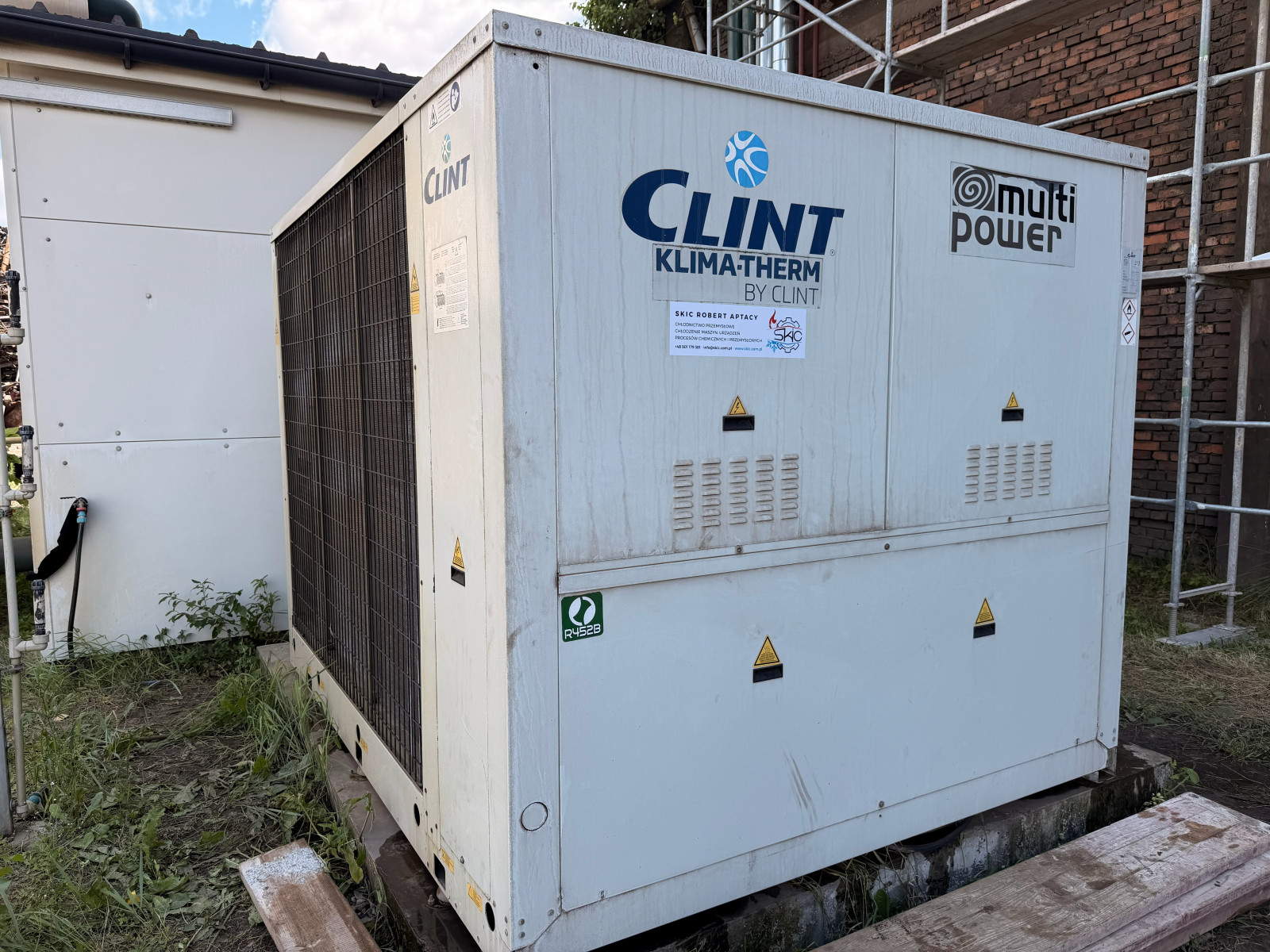

Serwis chiller Clint CHA G 786-P w instalacji wody lodowej
Serwis chiller Clint CHA G 786-P to zaplanowany przegląd agregatu wody lodowej oparty na pomiarach. Obejmuje kontrolę szczelności układu chłodniczego, ciśnienia i temperatury pracy, sprężarki scroll, stronę wodną oraz automatykę. Kończy go protokół z wartościami zmierzonymi, a nie ogólną oceną stanu. W serwerowni i w hali produkcyjnej ten sam agregat pracuje w zupełnie innym profilu obciążenia. Dlatego przegląd bez zapisanych parametrów niewiele mówi o rezerwie mocy chłodniczej. Chiller potrafi trzymać zadaną temperaturę wody lodowej i jednocześnie tracić wydajność z tygodnia na tydzień. Widać to dopiero w ΔT na parowniku, w ciśnieniach roboczych oraz w poborze prądu sprężarek.
Co obejmuje serwis chiller Clint CHA G 786-P?

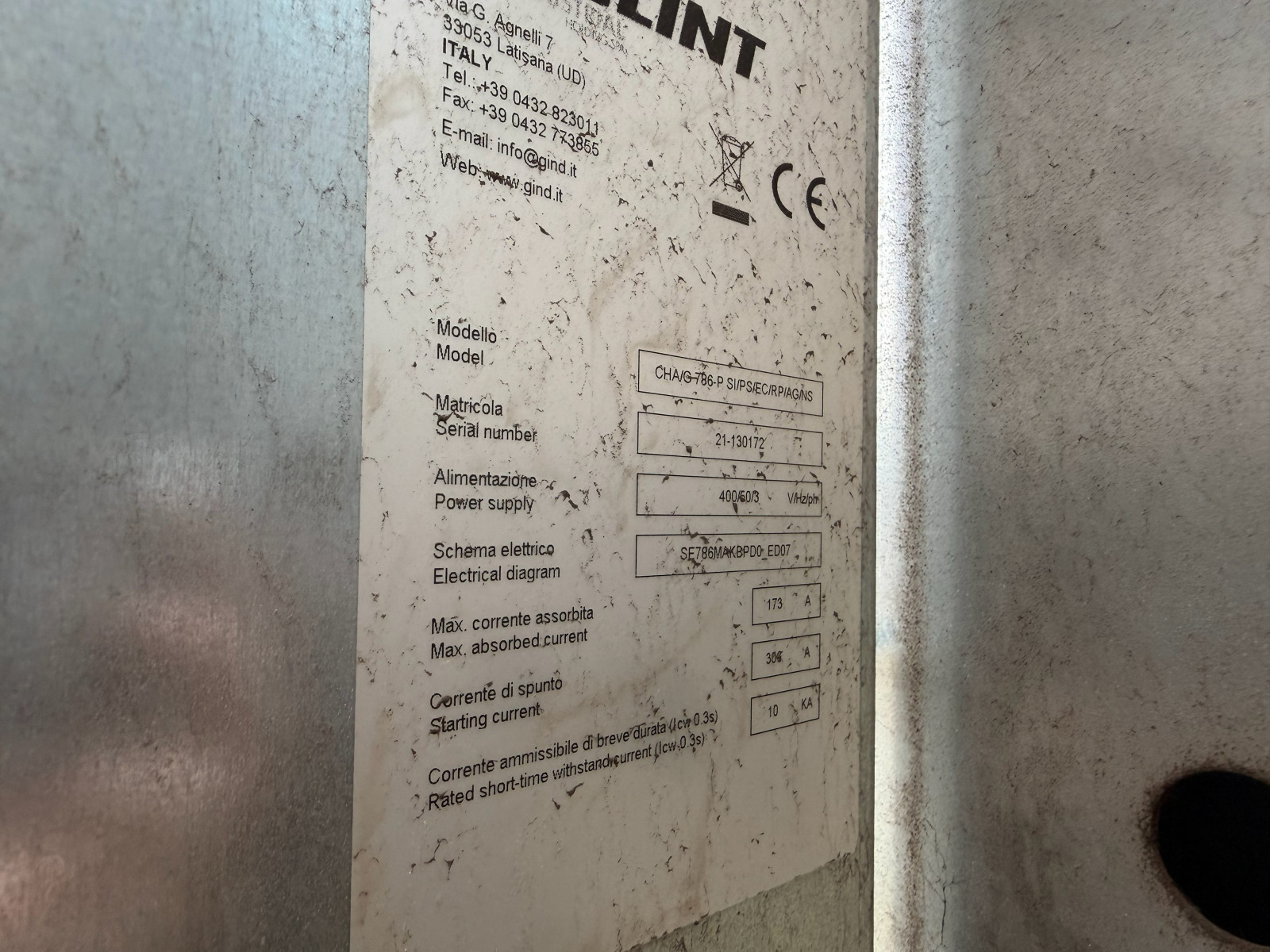

Zakres, jaki obejmuje serwis chiller Clint CHA G 786-P, wynika z konstrukcji agregatu: sprężarki scroll, skraplacz z wentylatorami osiowymi, parownik płytowy oraz sterownik mikroprocesorowy. Poniższa lista pokazuje, co realnie mierzymy i sprawdzamy podczas jednej wizyty.
- Kontrola szczelności układu chłodniczego detektorem elektronicznym, z oceną połączeń lutowanych i przyłączy armatury.
- Pomiar ciśnień i temperatur pracy po stronie ssania i tłoczenia, z wyliczeniem przegrzania oraz dochłodzenia.
- Sprawdzenie sprężarek scroll: pobór prądu na każdej fazie, czas pracy, liczba startów, kolejność załączania obiegów.
- Kontrola poziomu czynnika chłodniczego R410A wraz z oceną wziernika i filtra odwadniacza.
- Czyszczenie skraplacza oraz sprawdzenie wentylatorów osiowych, łącznie z regulacją obrotów.
- Kontrola parownika płytowego, pomp obiegowych, filtrów wodnych i rzeczywistego przepływu.

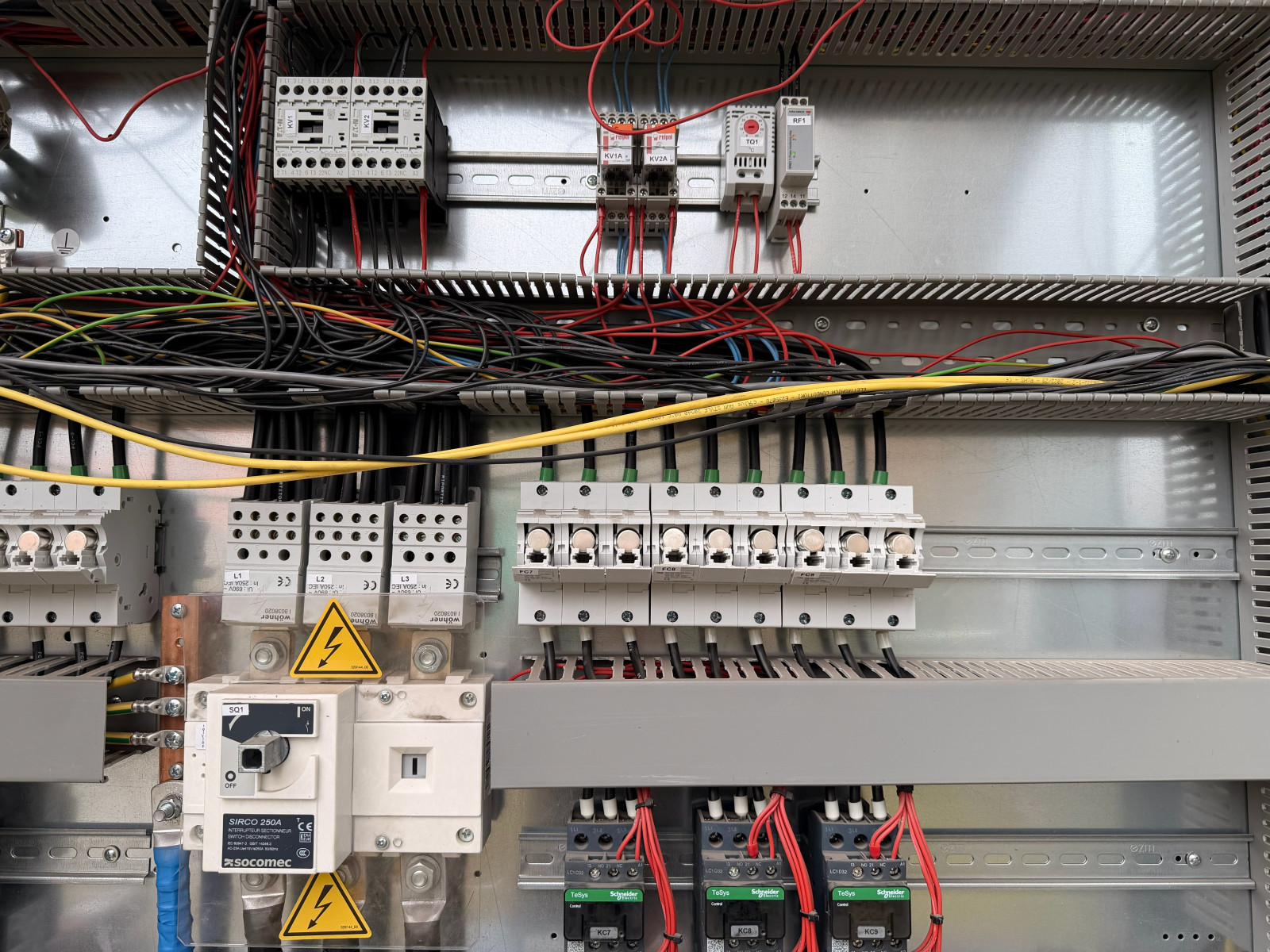

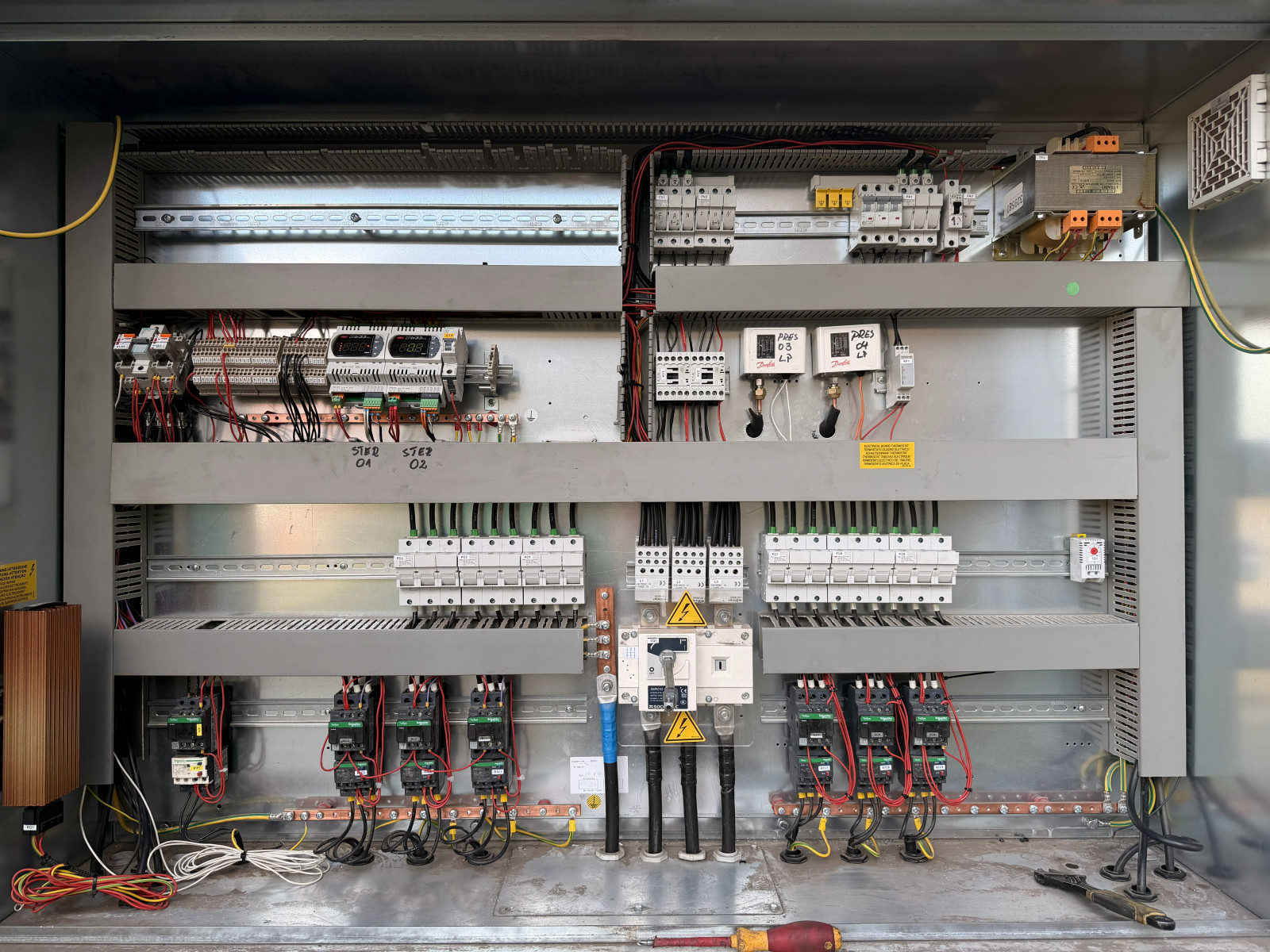

- Weryfikacja układu elektrycznego, zabezpieczeń, presostatów oraz czujników temperatury.
- Sprawdzenie automatyki i sterownika, odczyt oraz kasowanie alarmów historycznych.
- Test wydajności chłodniczej przy rzeczywistym obciążeniu i regulacja parametrów pracy.
- Sporządzenie protokołu serwisowego z kompletem wartości pomiarowych.

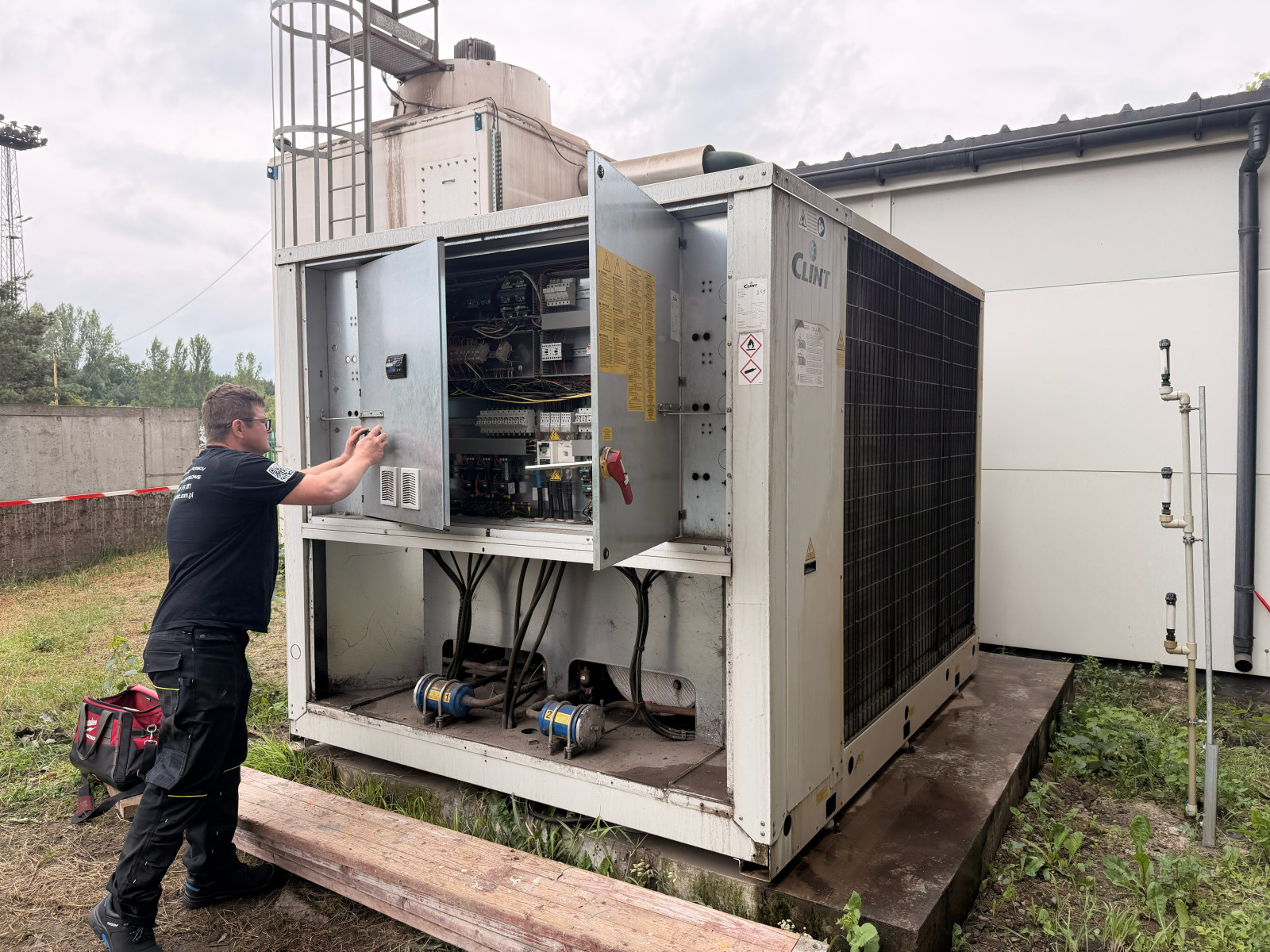

Ten sam zakres realizujemy przy przeglądzie okresowym oraz przed sezonem szczytowego obciążenia. Jeżeli agregat zasila chłodzenie serwerowni o wysokiej gęstości mocy, dokładamy pomiar rezerwy chłodniczej i sprawdzenie scenariusza awaryjnego.
Kontrola szczelności układu chłodniczego i poziom R410A

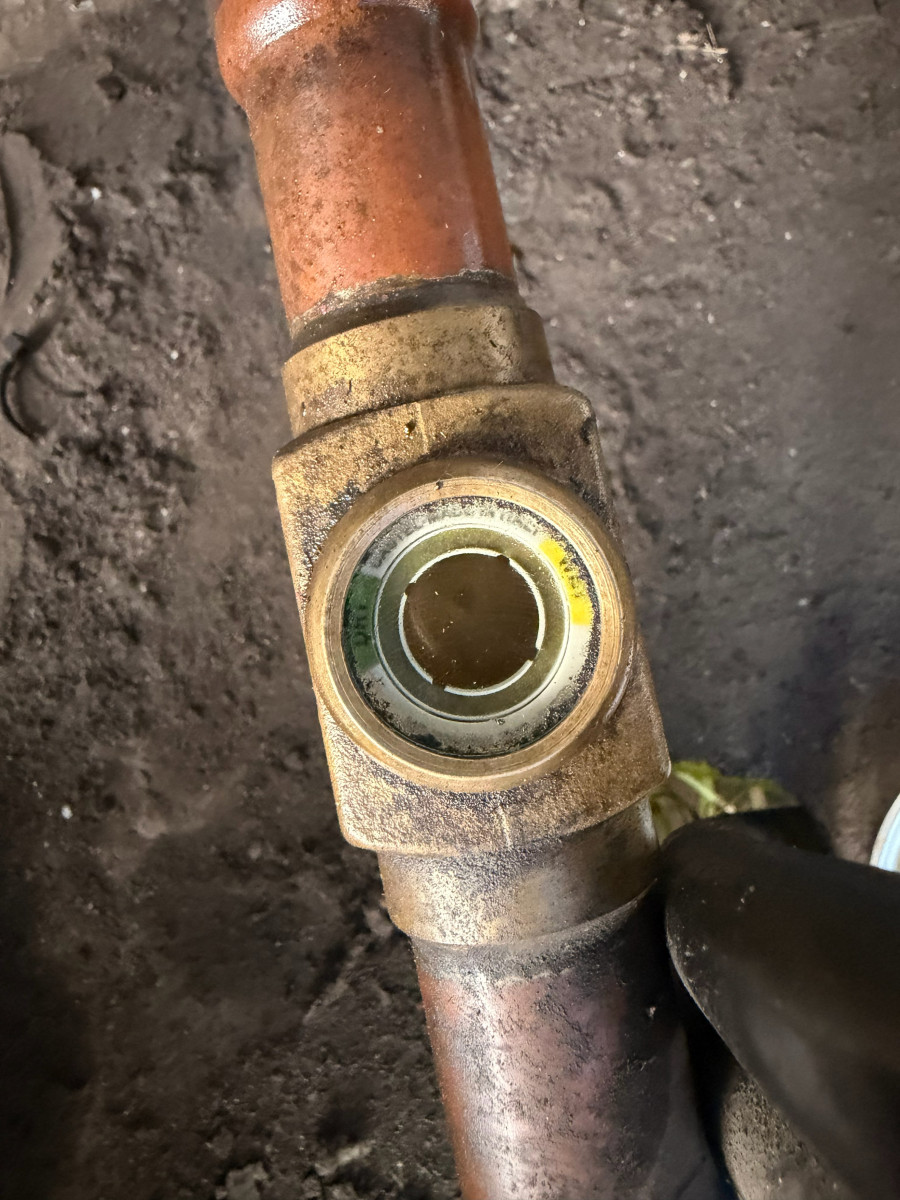

Agregaty tej klasy pracują na R410A, czyli czynniku o wysokim GWP i wysokich ciśnieniach roboczych. Ubytek rzadko kończy się od razu alarmem, ponieważ sterownik widzi ciśnienia, a nie masę czynnika. Najpierw rośnie przegrzanie, potem spada dochłodzenie, a na końcu moc chłodnicza schodzi poniżej zapotrzebowania. Podczas przeglądu sprawdzamy połączenia lutowane, korpusy zaworów, przyłącza presostatów oraz odcinki rurociągu narażone na drgania od sprężarek. Ponadto oceniamy wziernik przy pełnym obciążeniu, gdyż bąbelki przy obciążeniu częściowym bywają mylące.
Częstotliwość obowiązkowych kontroli zależy od ekwiwalentu CO2 ładunku, a nie od samej masy czynnika. Zasady porządkuje rozporządzenie F-gazowe 2024/573 wraz z wymaganiami dla kontroli szczelności układu chłodniczego. Jeżeli w dokumentacji agregatu brakuje zapisów z ostatnich kontroli, od tego punktu zaczynamy audyt techniczny instalacji wody lodowej.
Pomiar ciśnień i temperatur pracy, czyli diagnostyka na liczbach
Przegląd bez zapisanych wartości pozostaje oględzinami. Dlatego pomiar ciśnień i temperatur pracy traktujemy jako rdzeń wizyty. Zestaw pomiarowy obejmuje ciśnienie ssania i tłoczenia, temperaturę parowania i skraplania, przegrzanie, dochłodzenie, ΔT wody na parowniku oraz temperaturę powietrza na wlocie skraplacza. Te liczby razem dają obraz, którego pojedynczy odczyt ze sterownika nie zapewnia.
Co mówią odchylenia od stanu poprawnego?
- Niskie przegrzanie na ssaniu oznacza ryzyko zalewania sprężarki cieczą i przyspieszone zużycie mechanizmu.
- Wysokie przegrzanie przy prawidłowym przepływie wskazuje na niedomiar czynnika albo na dławienie w zaworze rozprężnym.
- Duża różnica między temperaturą skraplania a temperaturą powietrza świadczy o zabrudzonym skraplaczu lub o niepracującym wentylatorze.
- Niskie ΔT wody przy pełnym obciążeniu sugeruje zbyt duży przepływ, obejście hydrauliczne albo zapowietrzenie zładu.
- Rosnąca liczba startów sprężarek w ciągu godziny wskazuje na zbyt małą objętość wody w instalacji.
Sprężarki scroll, skraplacz i strona wodna pod obciążeniem
Serwis chiller Clint CHA G 786-P dzieli się na dwie części: układ chłodniczy oraz stronę wodną. Obie mierzymy w tym samym momencie pracy, ponieważ inaczej wyniki nie składają się w spójny bilans cieplny.
Sprężarki scroll, skraplacz i wentylatory osiowe

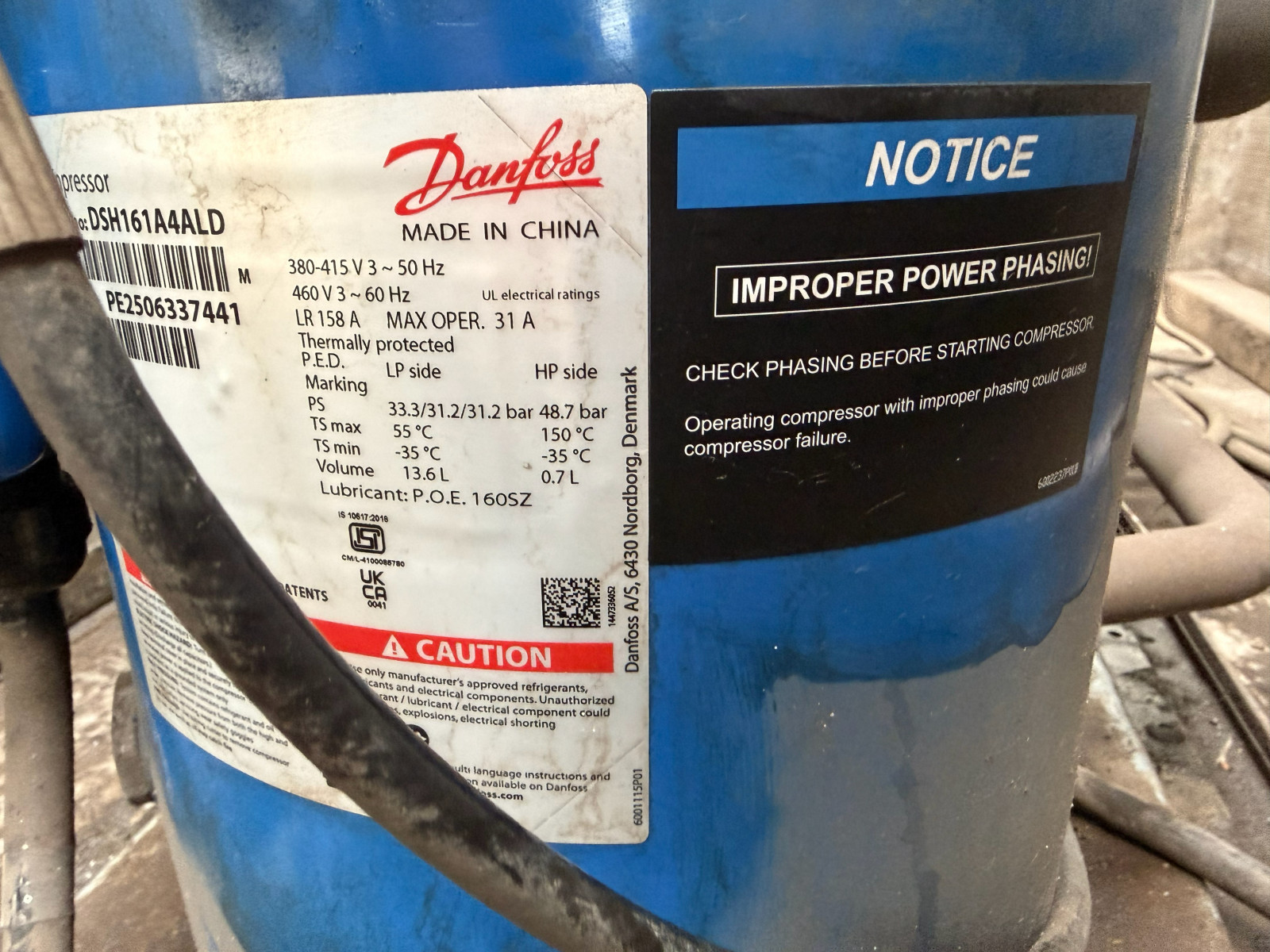

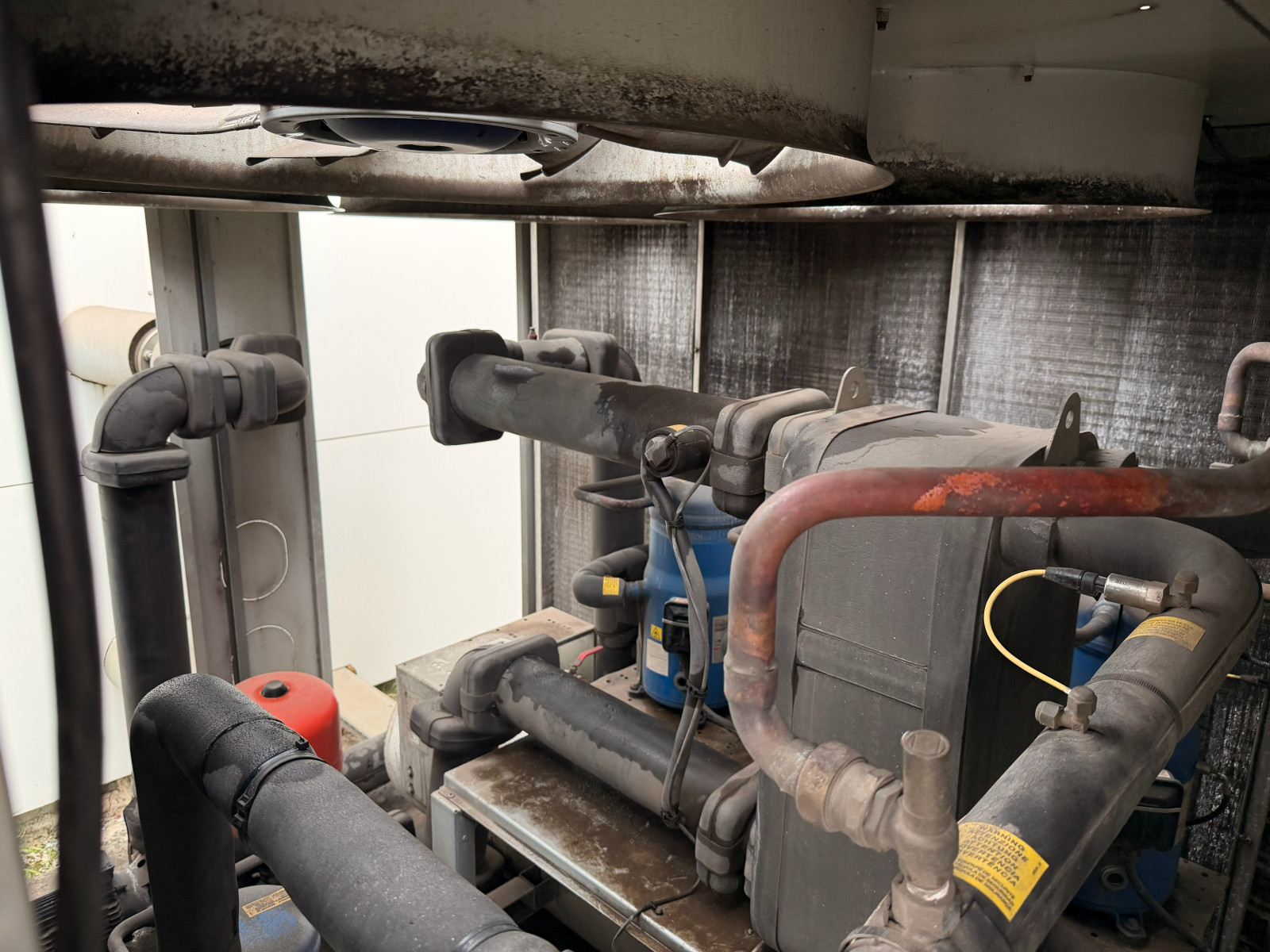

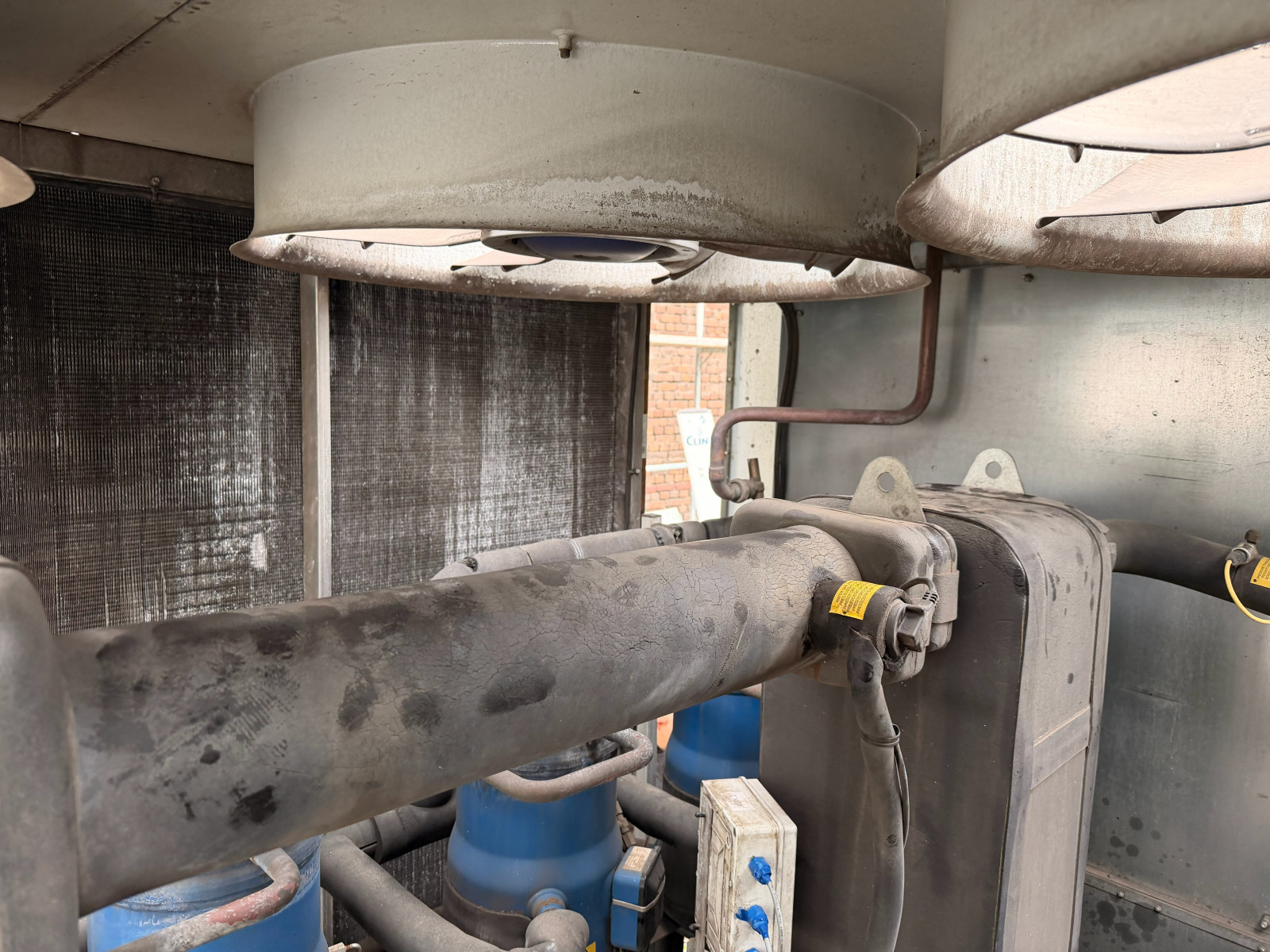

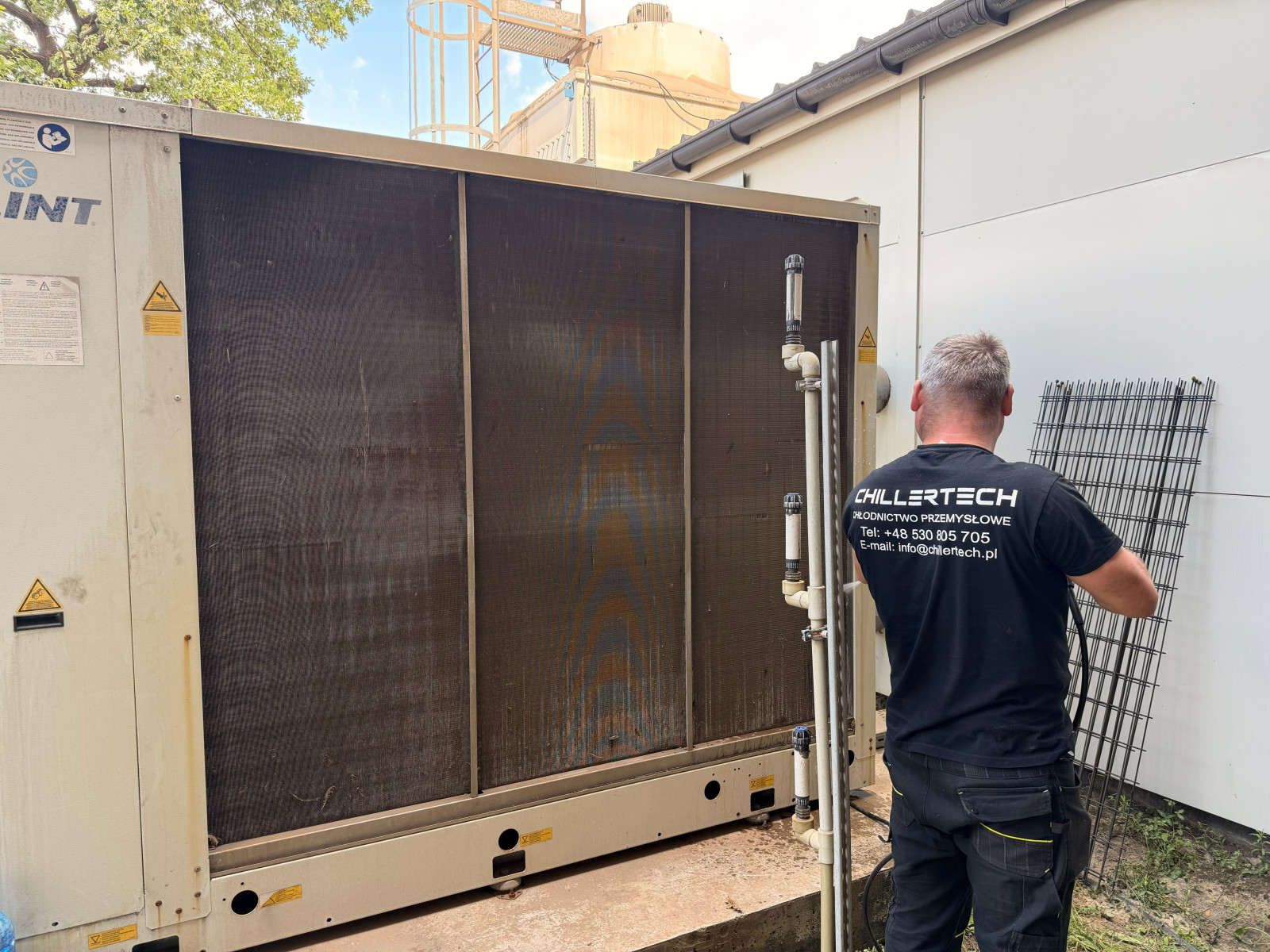

Sprężarki sprawdzamy pod obciążeniem: pobór prądu na każdej fazie, asymetria, praca grzałki karteru, czas pracy i liczba startów każdego obiegu. Następnie kontrolujemy kolejność załączania stopni, bo nierównomierne zużycie jednej sprężarki zwykle wynika z błędnej rotacji w sterowniku. Skraplacz czyścimy od strony wewnętrznej, gdyż mycie z zewnątrz spycha zanieczyszczenie w głąb lameli. W wentylatorach osiowych oceniamy drgania, stan łożysk oraz reakcję regulacji obrotów na wzrost ciśnienia skraplania. Zabrudzony skraplacz podnosi ciśnienie tłoczenia i pobór mocy, a jednocześnie obniża dostępną moc chłodniczą.

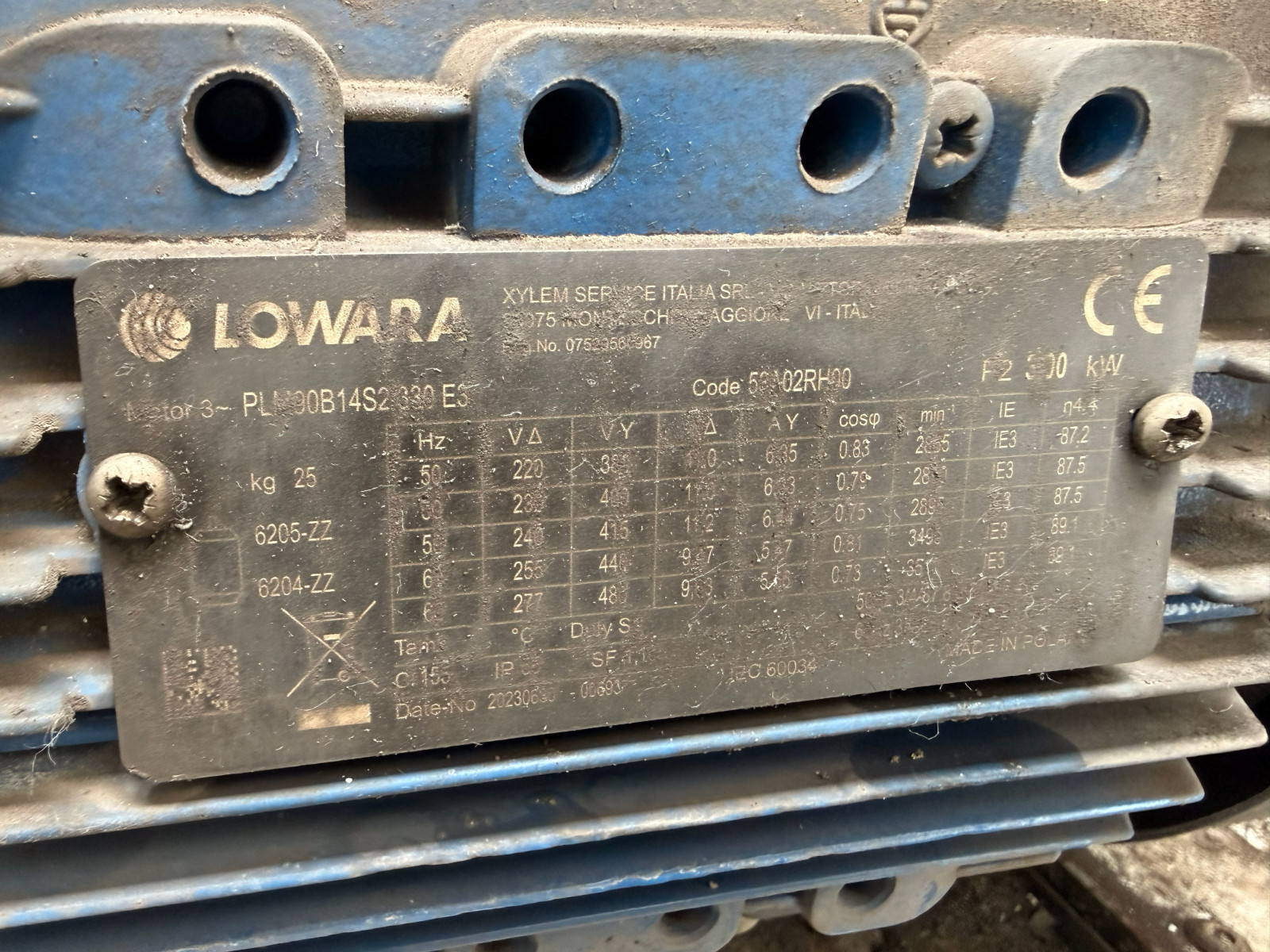

Parownik płytowy, pompy obiegowe i przepływ wody lodowej

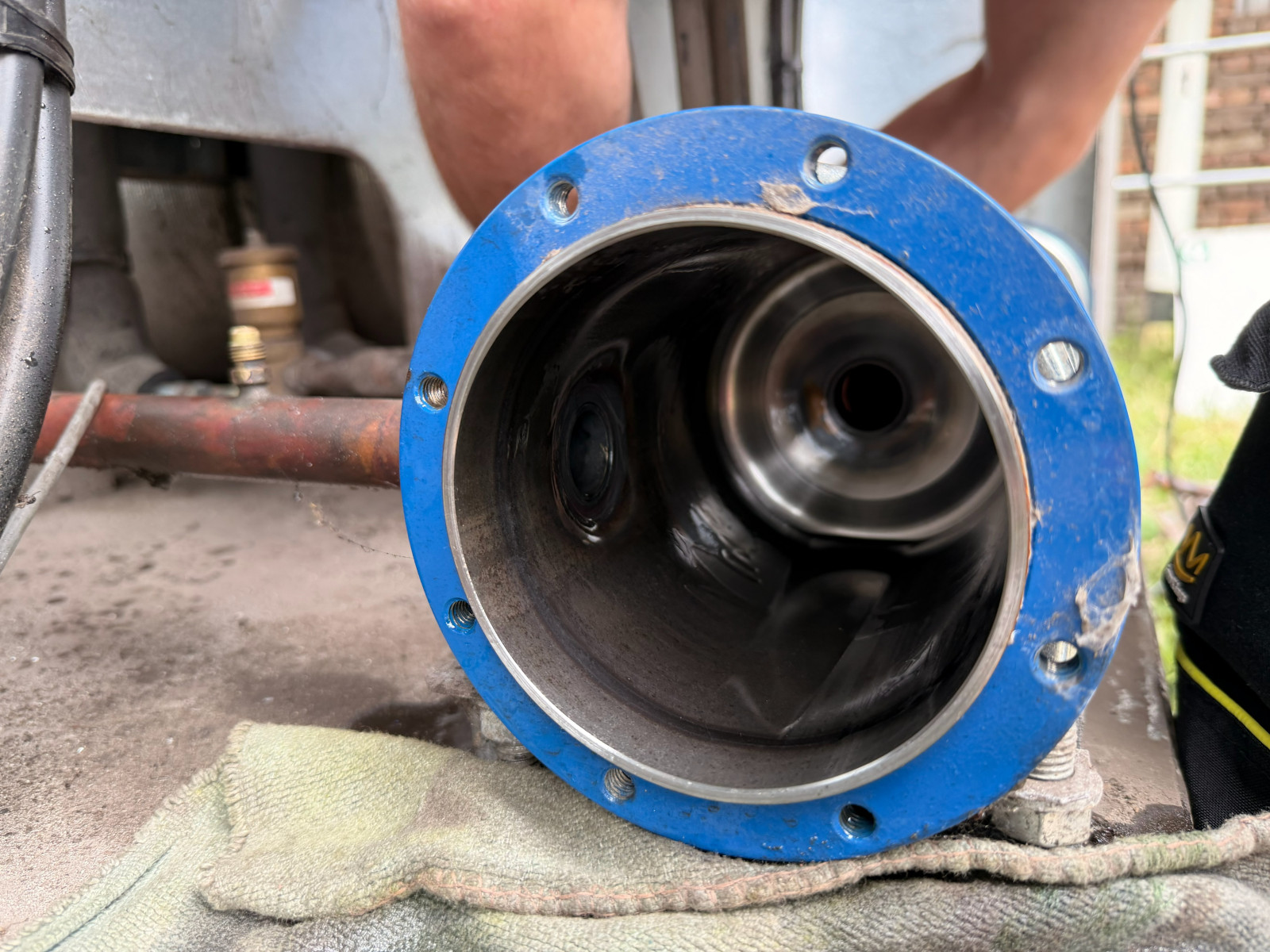

Po stronie wodnej najwięcej mówi spadek ciśnienia na parowniku płytowym, ponieważ rośnie razem z osadem w kanałach. Sprawdzamy filtr wodny, filtroodmulnik, pracę pompy obiegowej oraz działanie czujnika przepływu. Ten ostatni element decyduje o bezpieczeństwie, bo wymiennik płytowy zamarza szybciej niż wymiennik rurowy. W efekcie brak reakcji czujnika przepływu potrafi zniszczyć parownik w kilkanaście sekund.

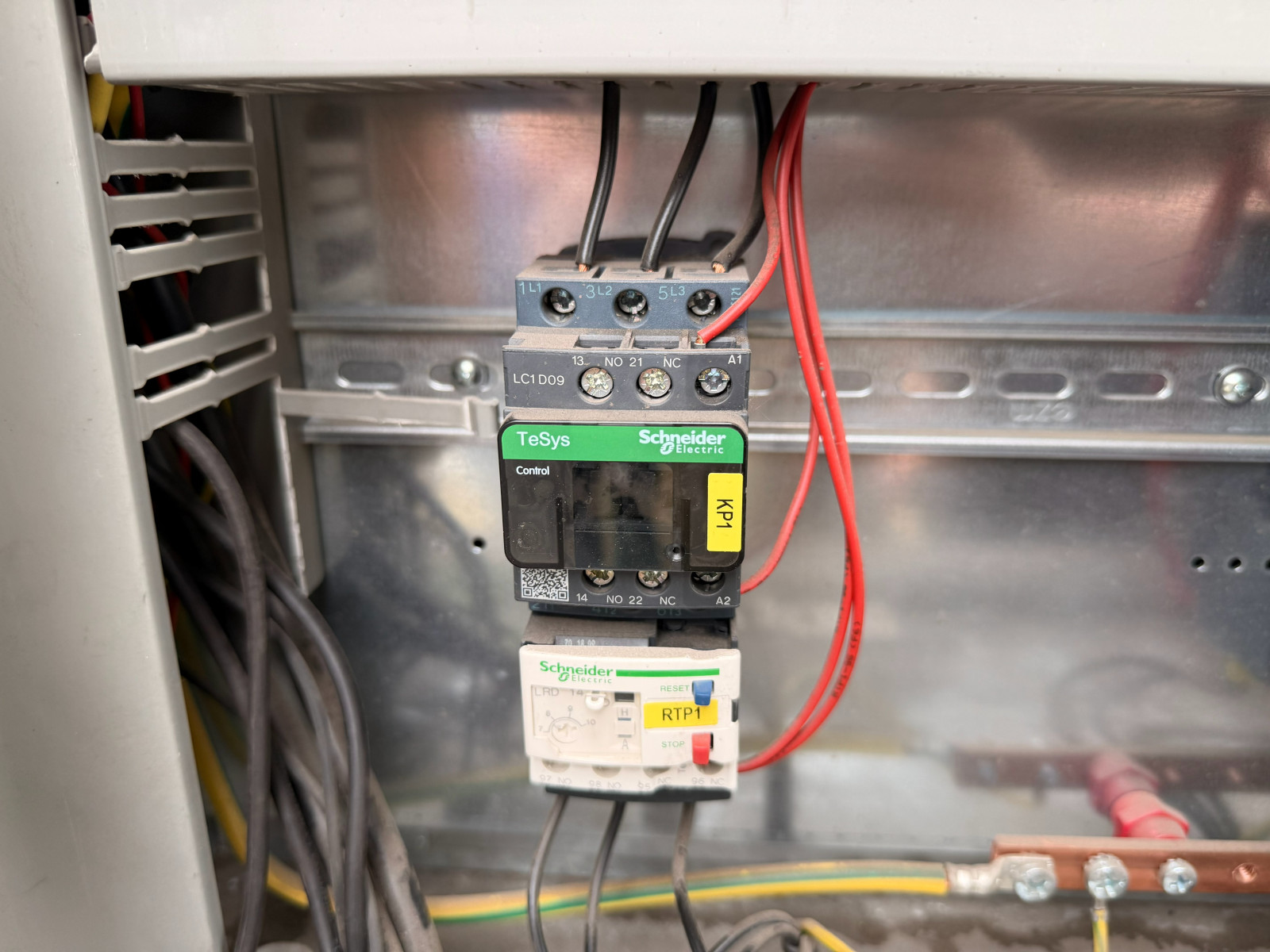

Automatyka, alarmy i protokół serwisowy chillera

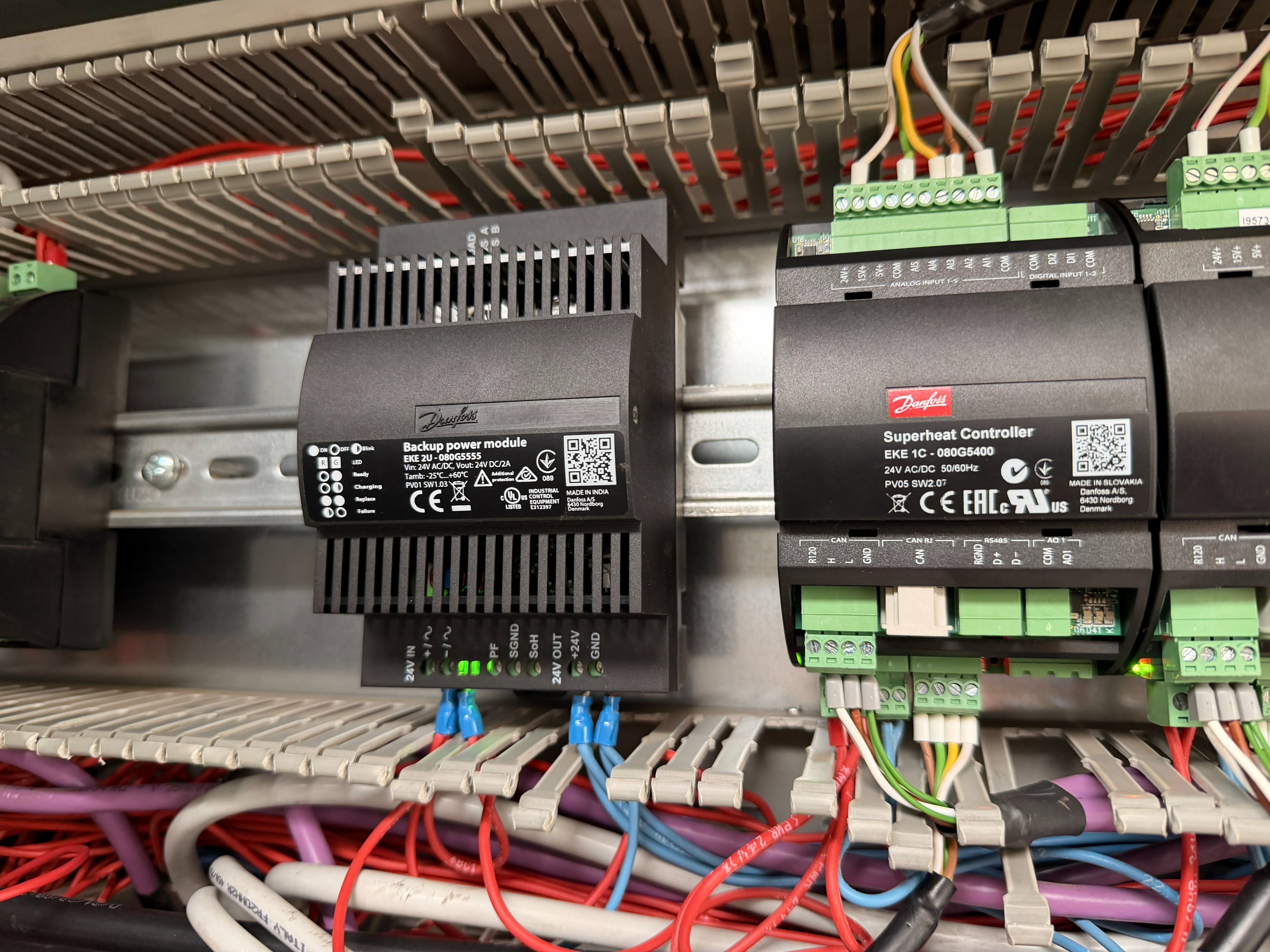

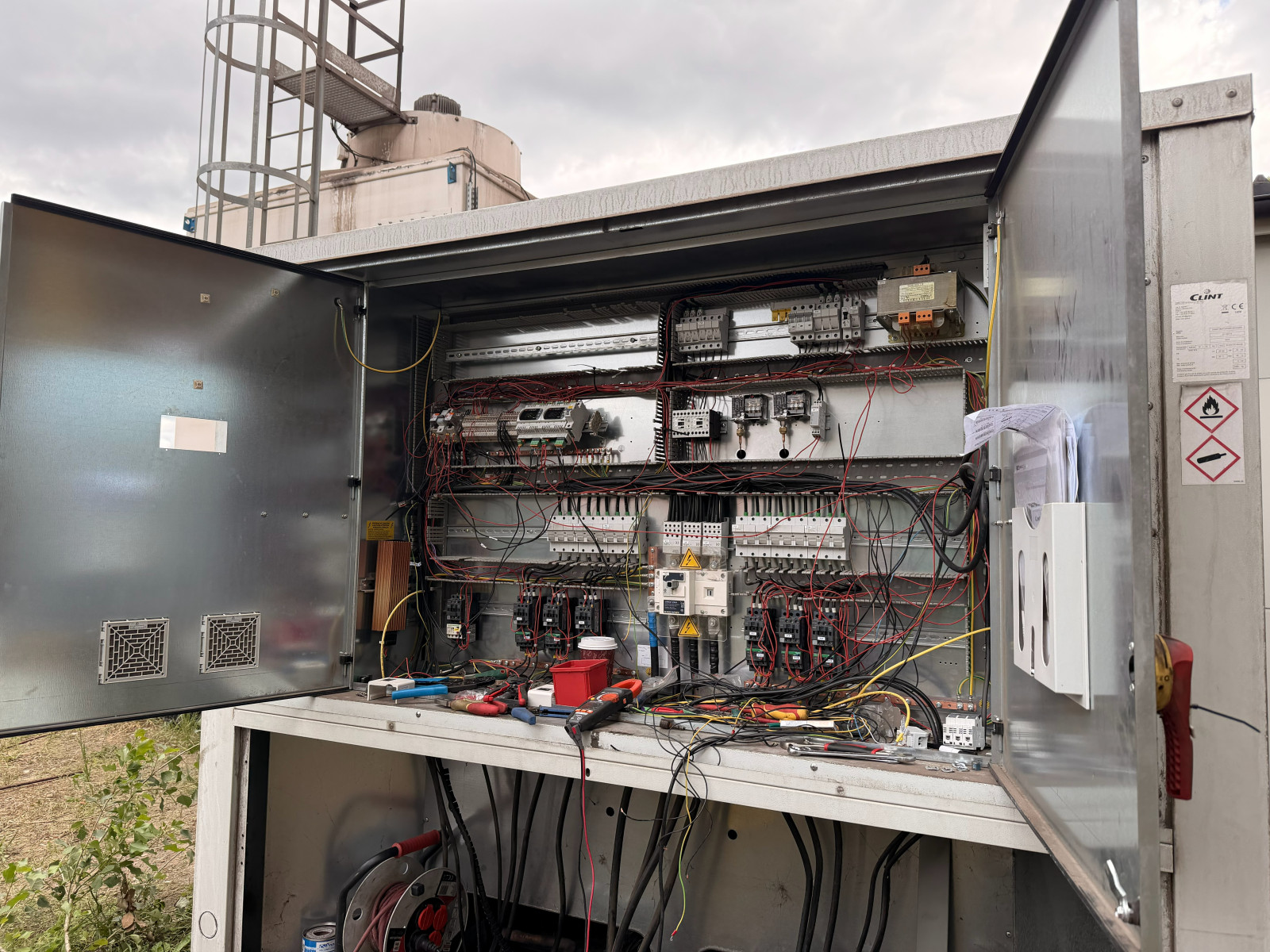

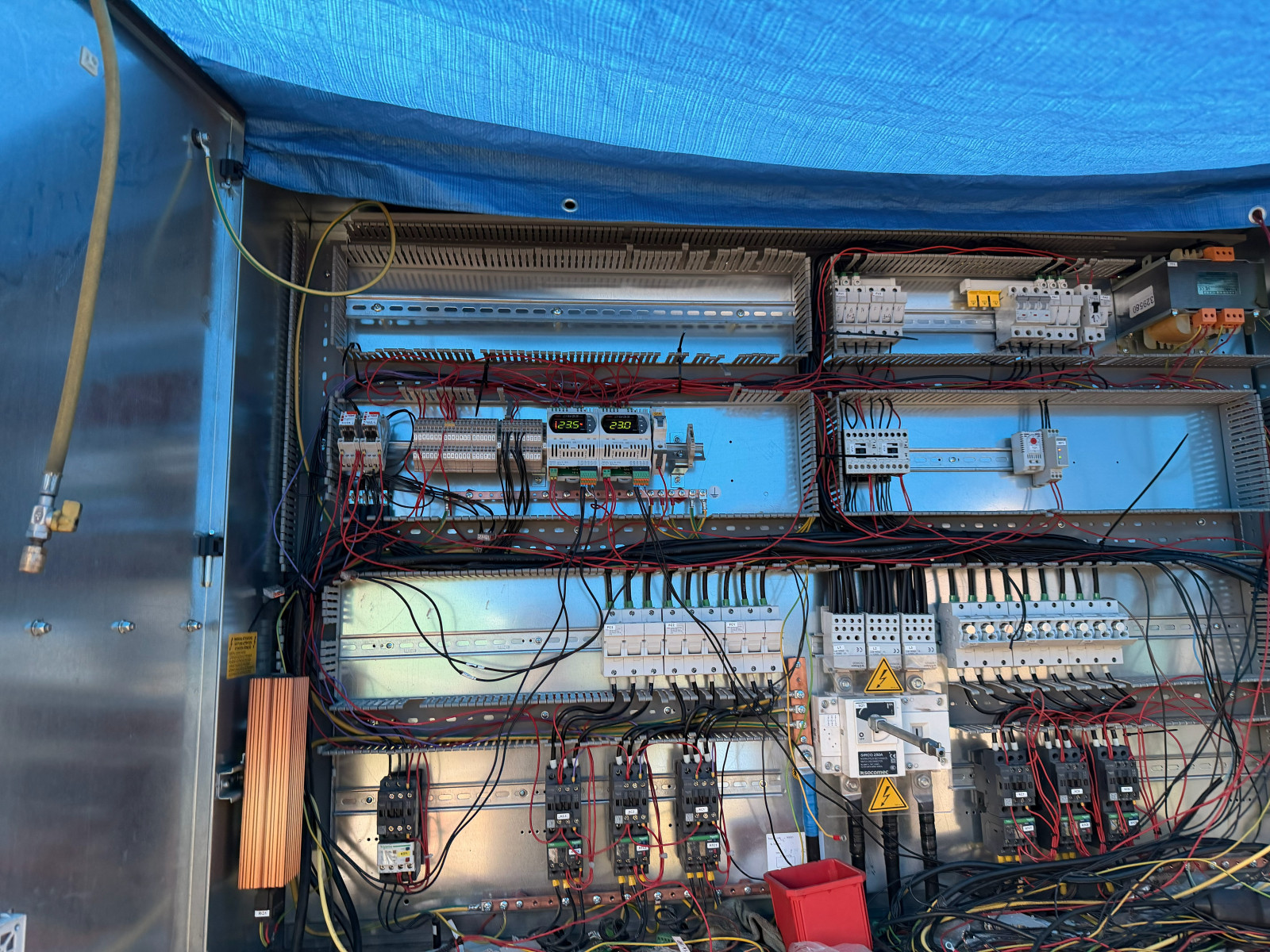

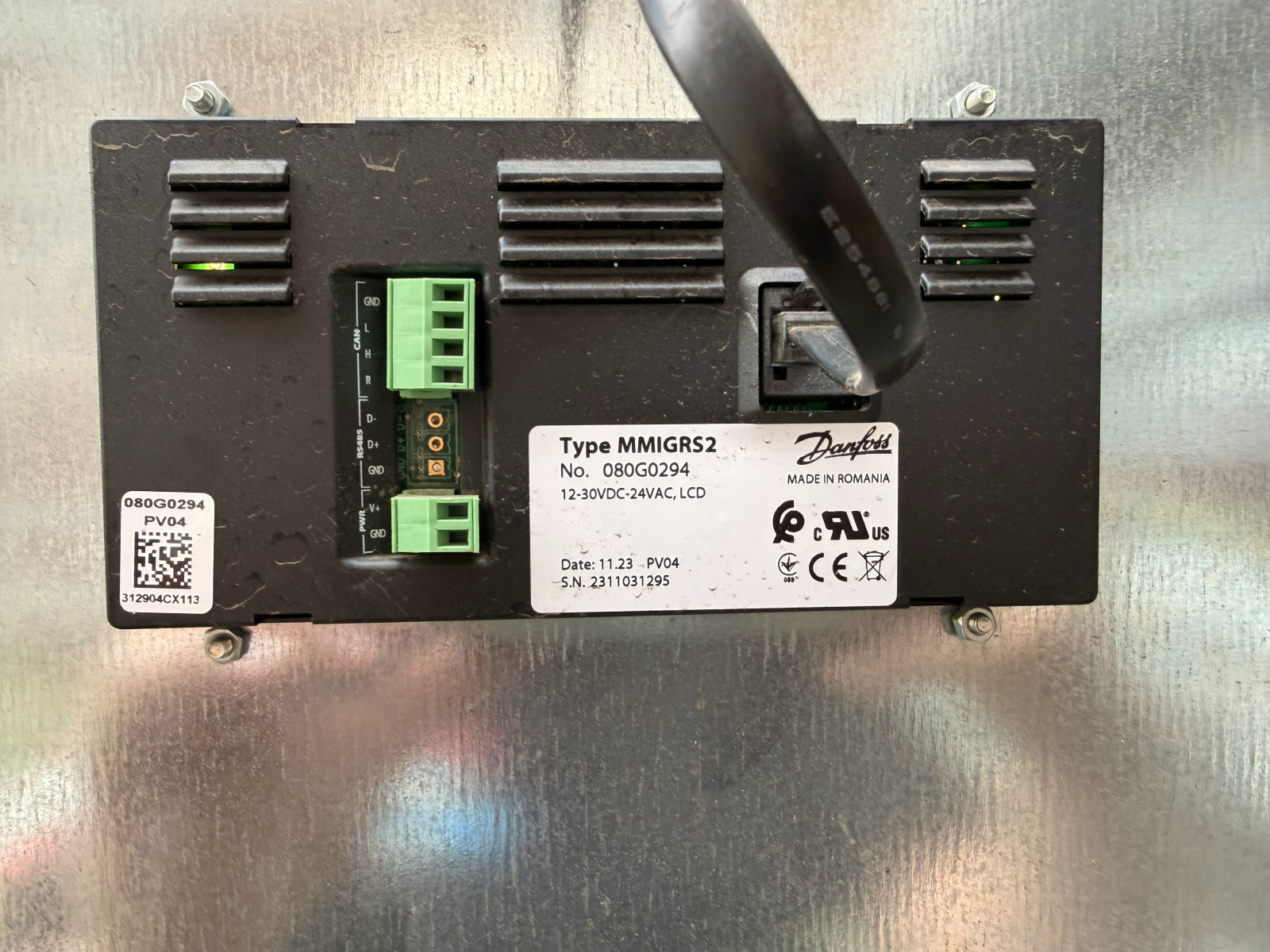

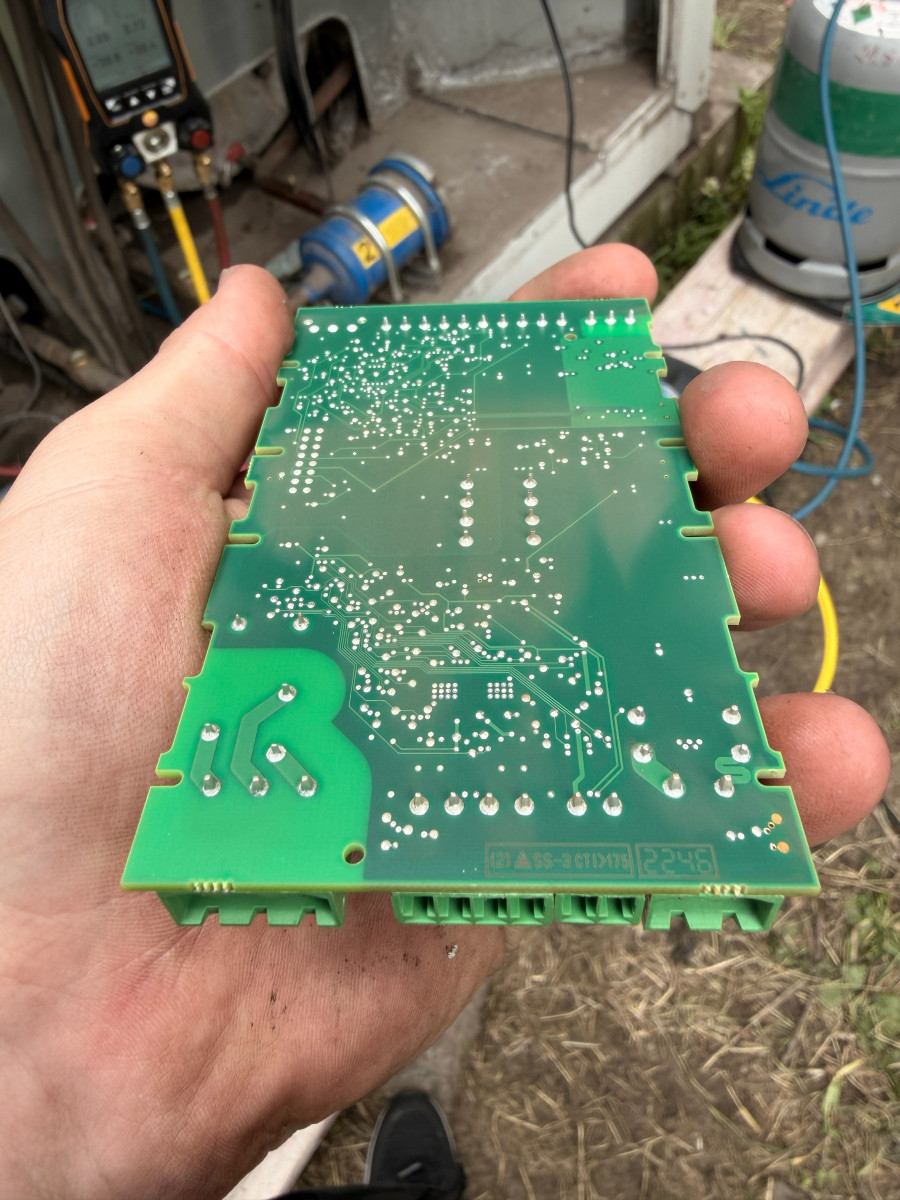

Sterownik zapisuje historię alarmów, czyli najtańsze źródło danych o instalacji. Dlatego alarmy najpierw odczytujemy i opisujemy, a dopiero potem kasujemy. Powtarzające się zadziałania presostatu wysokiego ciśnienia w upalne dni to zupełnie inny problem niż pojedyncze zadziałanie zimą. Następnie weryfikujemy nastawy: temperaturę zadaną, histerezę, limity zabezpieczeń oraz opóźnienia startu.
Wizytę zamyka test wydajności chłodniczej przy rzeczywistym obciążeniu oraz regulacja parametrów pracy. Wszystko trafia do protokołu serwisowego z wartościami zmierzonymi przed regulacją i po niej. Dzięki temu protokół zamyka serwis chiller Clint CHA G 786-P i staje się punktem odniesienia dla kolejnej wizyty, a także podstawą decyzji o modernizacji etapowej instalacji wody lodowej zamiast wymiany całego agregatu.
Błędy eksploatacyjne, które zaniżają wydajność agregatu
Z wizyt u operatorów instalacji wody lodowej wyłania się powtarzalna lista zaniedbań. Poniżej te, które spotykamy najczęściej, w kolejności od najpowszechniejszych.
- Skraplacz czyszczony raz na kilka lat, zwykle dopiero po zadziałaniu zabezpieczenia wysokiego ciśnienia.
- Kasowanie alarmów bez odczytania historii, czyli usuwanie informacji diagnostycznej razem z komunikatem.
- Brak zapisu ciśnień i temperatur z poprzednich przeglądów, przez co nie widać trendu degradacji.
- Zbyt mała objętość zładu po rozbudowie odbiorników, co daje krótkie taktowanie sprężarek.
- Uzupełnianie R410A bez lokalizacji nieszczelności, traktowane w zakładzie jako naprawa.
Serwis chiller Clint CHA G 786-P, najczęstsze pytania
Jak często wykonywać serwis chiller Clint CHA G 786-P?
W praktyce przemysłowej sprawdza się układ dwóch przeglądów w roku: przed sezonem szczytowego obciążenia oraz po nim. Instalacje pracujące całorocznie, na przykład w serwerowniach, wymagają częstszej kontroli parametrów. Częstotliwość obowiązkowych kontroli szczelności wynika natomiast z ekwiwalentu CO2 ładunku czynnika i pozostaje niezależna od harmonogramu serwisu technicznego.
Czy przegląd wymaga wyłączenia instalacji?
Większość pomiarów wykonujemy przy pracującym agregacie, ponieważ dopiero obciążenie pokazuje rzeczywiste parametry. Wyłączenia wymagają czyszczenie skraplacza, prace przy układzie elektrycznym oraz czynności po stronie wodnej. Przy instalacjach krytycznych planujemy je w oknie serwisowym albo etapami, obieg po obiegu, o ile konfiguracja agregatu na to pozwala.
Po czym poznać spadek wydajności przed alarmem?
Pierwszym sygnałem jest wydłużony czas schładzania oraz mniejsze ΔT wody przy tym samym obciążeniu. Drugim, wzrost liczby startów sprężarek i dłuższa praca na pełnym stopniu. Trzecim, dobrze widocznym latem, podnoszące się ciśnienie skraplania. Każdy z tych objawów operator zauważy bez przyrządów serwisowych, wystarczy regularny odczyt ze sterownika.
Co zawiera protokół serwisowy chillera?
Protokół obejmuje wartości ciśnień i temperatur przed regulacją i po niej, przegrzanie oraz dochłodzenie każdego obiegu, prądy sprężarek i wentylatorów, parametry strony wodnej, listę odczytanych alarmów, wykonane czynności i zalecenia. Dzięki temu kolejny przegląd zaczyna się od porównania trendu, a nie od zbierania danych od zera.
Przegląd chillera Clint jako element planu utrzymania
Agregat Clint CHA G 786-P rzadko psuje się nagle. Najpierw zmieniają się liczby: przegrzanie, dochłodzenie, ΔT wody oraz pobór prądu. Kto je zapisuje, ten planuje wymianę komponentu w oknie serwisowym, a nie w środku upału. Umów pomiarowy serwis prewencyjny chillerów albo audyt techniczny pod konkretny profil obciążenia: +48 501 179 381, +48 536 577 385, info@coldway.pl. Dla instalacji krytycznych przygotujemy dodatkowo scenariusz awaryjny i plan redundancji.
