Agregaty wody lodowej chłodzone powietrzem: od czego zależy ich realna sprawność
Agregaty wody lodowej chłodzone powietrzem wytwarzają schłodzoną wodę lub roztwór glikolu i oddają ciepło skraplania wprost do otoczenia przez lamelowy skraplacz oraz wentylatory, bez wieży chłodniczej i bez obiegu wody chłodzącej. Ich rzeczywista wydajność zależy od temperatury powietrza, czystości skraplacza, ilości czynnika chłodniczego oraz nastaw regulacji. W praktyce takie urządzenie potrafi pracować latami, a jego sprawność obniża się stopniowo i niezauważalnie, ponieważ nikt nie odczytuje właściwych parametrów. Kierownik utrzymania ruchu widzi wtedy tylko rosnące zużycie energii albo wahania temperatury w procesie, bez jasnej przyczyny. Dlatego kondycję agregatu chłodzonego powietrzem ocenia się pomiarem, a nie na słuch i dotyk.

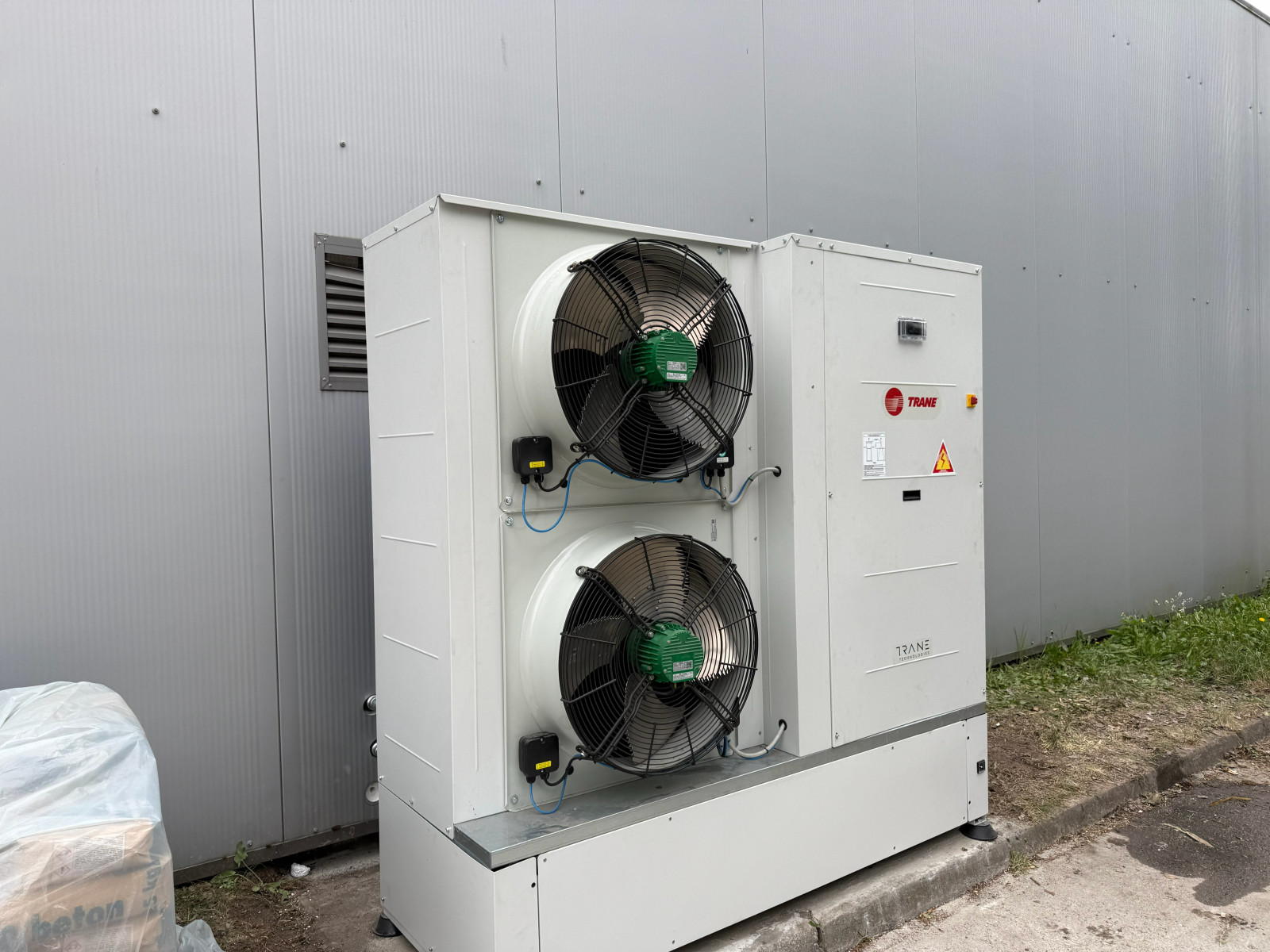

Jak działa agregat wody lodowej chłodzony powietrzem
Sercem urządzenia jest zamknięty obieg czynnika chłodniczego, w którym sprężarka podnosi ciśnienie i temperaturę par, a skraplacz owiewany powietrzem odbiera ciepło i skrapla czynnik. Następnie zawór rozprężny obniża ciśnienie, a parownik odbiera ciepło od wody lodowej krążącej w instalacji odbiorczej. W efekcie po stronie wodnej otrzymujemy stabilny nośnik chłodu, zwykle o temperaturze zasilania w zakresie od 6 do 12 stopni Celsjusza, którą pompa rozprowadza do odbiorników.
Cała różnica względem wersji chłodzonej wodą sprowadza się do sposobu oddawania ciepła. Chiller powietrzny nie potrzebuje wieży ani wymiennika po stronie skraplania, dzięki czemu instalacja jest prostsza i mniej podatna na problemy z jakością wody chłodzącej. Ceną za tę prostotę jest silna zależność wydajności od temperatury zewnętrznej: im cieplejsze powietrze, tym wyższe ciśnienie skraplania i tym większy pobór mocy przez sprężarkę.
Chłodzenie powietrzem czy wodą: co ten wybór oznacza w praktyce
Wybór między agregatem chłodzonym powietrzem a wersją chłodzoną wodą przekłada się na koszty, niezawodność i zapotrzebowanie na infrastrukturę. Poniższe zestawienie pokazuje, gdzie każde rozwiązanie ma przewagę.
- Agregaty wody lodowej chłodzone powietrzem nie wymagają wieży chłodniczej, uzdatniania wody ani zgód wodnoprawnych, więc uruchomienie i eksploatacja są prostsze, zwłaszcza tam, gdzie dostęp do wody jest ograniczony.
- Chłodzenie wodne osiąga niższą temperaturę skraplania w upały, dlatego przy dużych mocach i wysokich temperaturach otoczenia bywa efektywniejsze energetycznie.
- Agregat powietrzny łatwiej wpisuje się w scenariusz free coolingu, ponieważ zimą to samo powietrze, które chłodzi skraplacz, może przejąć część lub całość odbioru ciepła.
- Rozwiązanie wodne przenosi ryzyko na jakość wody i stan wieży, natomiast rozwiązanie powietrzne przenosi je na czystość lameli i sprawność wentylatorów.
Które parametry zdradzają rzeczywistą kondycję agregatu
Sprawność agregatu chłodzonego powietrzem najszybciej odczytamy z kilku wielkości mierzalnych na miejscu. To one, a nie subiektywne wrażenie, mówią, czy urządzenie pracuje w projektowym punkcie. Podczas pomiarowego przeglądu sprawdzamy przede wszystkim:
- Różnicę temperatur wody lodowej (ΔT) na parowniku, zwykle projektowaną w okolicy 5 kelwinów; jej spadek sygnalizuje zbyt duży przepływ, zapowietrzenie lub spadek wydajności chłodniczej.
- Ciśnienie i temperaturę skraplania, których nadmierny wzrost wskazuje na zabrudzony skraplacz, słabnące wentylatory albo recyrkulację gorącego powietrza.
- Przegrzanie i dochłodzenie czynnika, po których rozpoznaje się niedobór lub nadmiar napełnienia oraz problemy z zaworem rozprężnym.
- Pobór prądu sprężarek i wentylatorów, rosnący wraz z zabrudzeniem wymiennika i pogorszeniem warunków pracy.
- Temperaturę powietrza na wlocie i wylocie skraplacza, ujawniającą recyrkulację i lokalne strefy przegrzewania wokół urządzenia.
Zestaw tych odczytów tworzy obraz, którego nie zastąpi ogólne zapewnienie, że urządzenie po prostu pracuje. Jeżeli wartości odbiegają od punktu projektowego, znamy kierunek dalszej diagnostyki, zamiast zgadywać.
Najczęstsze przyczyny spadku wydajności chillera powietrznego
Z obserwacji układów pracujących w polskim przemyśle wyłania się dość powtarzalna lista przyczyn, uszeregowana mniej więcej według częstotliwości występowania.
- Zabrudzony skraplacz, czyli pył, tłuszcz, pyłki oraz puch topoli osadzone na lamelach, to najczęstsza i najbardziej niedoceniana przyczyna; ogranicza przepływ powietrza i winduje ciśnienie skraplania.
- Niedobór czynnika chłodniczego wskutek drobnych nieszczelności, obniżający wydajność i zwiększający przegrzanie, często rozwijający się miesiącami.
- Degradacja wentylatorów i ich układów sterowania, od zużytych łożysk po uszkodzone regulatory obrotów, pogarszająca odbiór ciepła.
- Błędne lub rozstrojone nastawy regulacji, przez które sprężarki taktują, a temperatura wody lodowej faluje.
- Zapowietrzenie i zanieczyszczenie obiegu wodnego, zmniejszające realny przepływ przez parownik i pozorujące utratę mocy chłodniczej.
Każdy z tych mechanizmów zostawia ślad w parametrach, dlatego pomiar szybko wskazuje właściwy trop. Jeżeli obserwujesz rosnące rachunki za energię albo powtarzające się alarmy, audyt techniczny instalacji chłodniczej pozwoli oddzielić realną awarię od zwykłego rozstrojenia nastaw.
Free cooling, czyli sezonowa optymalizacja zużycia energii
Największy nieodkryty potencjał agregatów chłodzonych powietrzem leży w wykorzystaniu chłodu otoczenia. Free cooling polega na tym, że w chłodniejszych miesiącach niska temperatura powietrza przejmuje część lub całość odbioru ciepła, dzięki czemu sprężarki pracują rzadziej albo stają. W polskim klimacie, gdzie przez znaczną część roku powietrze jest wyraźnie chłodniejsze od wymaganej temperatury skraplania, przekłada się to na odczuwalne ograniczenie zużycia energii.
Efekt zależy jednak od danych: profilu obciążenia, wymaganej temperatury wody lodowej oraz progu, poniżej którego opłaca się przełączyć tryb pracy. Dlatego korzyść z free coolingu najpierw się liczy, a dopiero potem wdraża, na przykład przez modernizację układu regulacji lub dodanie sekcji suchego chłodzenia. Dobrze dobrany próg przełączania oraz stabilny bilans cieplny decydują o tym, czy oszczędność będzie realna. Sprawnie skonfigurowany chiller powietrzny zyskuje wtedy najwięcej, ponieważ przez dużą część roku odciąża sprężarki.
Redundancja i scenariusze awaryjne w chłodzeniu krytycznym
Tam, gdzie przerwa w chłodzeniu zatrzymuje produkcję albo zagraża serwerowni, sam sprawny agregat to za mało. Liczy się to, co dzieje się w chwili awarii pojedynczego elementu. W układach krytycznych projektuje się redundancję, na przykład w schemacie N+1, oraz opisuje scenariusze awaryjne: co przejmie obciążenie, jak szybko i przy jakim spadku parametrów.
Agregaty wody lodowej chłodzone powietrzem dobrze wpisują się w takie układy, ponieważ łatwo je zwielokrotnić i rozstawić bez rozbudowy infrastruktury wodnej. Kluczowa jest jednak nie sama liczba maszyn, lecz sprawdzony bilans mocy przy realnym, a nie katalogowym profilu obciążenia. Dzięki temu operator wie, że deklarowana rezerwa faktycznie zadziała, gdy jedno urządzenie wypadnie z pracy w upalny dzień.
Modernizacja etapowa zamiast wymiany całego agregatu
Starszy agregat rzadko wymaga wymiany w całości. Znacznie częściej opłaca się modernizacja etapowa, prowadzona w kolejności wynikającej z pomiarów, a nie z przypadku. Typowe kroki, które realnie podnoszą sprawność i obniżają koszt eksploatacji oraz poprawiają optymalizację wydajności chłodniczej, to:
- Wymiana wentylatorów na energooszczędne z płynną regulacją obrotów, poprawiająca odbiór ciepła i dopasowanie mocy do potrzeb.
- Modernizacja układu regulacji i zaworów rozprężnych, stabilizująca przegrzanie i eliminująca taktowanie sprężarek.
- Czyszczenie i regeneracja skraplacza powietrznego, przywracająca projektowe warunki skraplania.
- Wdrożenie free coolingu tam, gdzie profil obciążenia i klimat dają wymierną oszczędność.
Każdy etap poprzedza pomiar, a jego skuteczność potwierdza kolejny pomiar. Przy okazji porządkuje się też sprawy formalne, ponieważ szczelność układu i uzupełnianie czynnika podlegają obowiązkom operatora wynikającym z rozporządzenia F-gazowego 2024/573, w tym rejestracji i okresowych kontroli. Jeżeli myślisz o poprawie sprawności bez ryzykownej wymiany, sprawdź, jak wygląda modernizacja instalacji wody lodowej prowadzona w oparciu o dane pomiarowe.
Najczęstsze pytania
Czym różni się agregat wody lodowej chłodzony powietrzem od chłodzonego wodą?
Główna różnica leży w sposobie oddawania ciepła skraplania. Agregat powietrzny odprowadza je wprost do otoczenia przez lamelowy skraplacz i wentylatory, bez wieży chłodniczej i obiegu wody chłodzącej. Dzięki temu instalacja jest prostsza i niezależna od jakości wody, ale jej wydajność silniej zależy od temperatury powietrza. Wersja wodna bywa efektywniejsza przy dużych mocach w upały, kosztem bardziej złożonej infrastruktury i obowiązku uzdatniania wody.
Jak często serwisować agregat chłodzony powietrzem?
W typowej eksploatacji przemysłowej sprawdza się rytm przynajmniej dwóch przeglądów rocznie, najlepiej przed sezonem letnim i po nim. Kluczowe jest czyszczenie skraplacza oraz pomiar parametrów pracy, ponieważ to zabrudzony wymiennik i rozstrojone nastawy najczęściej podnoszą koszt energii. Częstotliwość warto dostosować do warunków otoczenia, bo urządzenie pracujące w zapylonym miejscu wymaga częstszej kontroli lameli.
Czy free cooling opłaca się w polskim klimacie?
W większości zastosowań tak, ponieważ przez znaczną część roku powietrze jest chłodniejsze od wymaganej temperatury skraplania. Realna oszczędność zależy jednak od profilu obciążenia, wymaganej temperatury wody lodowej oraz progu przełączania trybu. Dlatego przed wdrożeniem warto policzyć bilans cieplny dla konkretnej instalacji, zamiast opierać się na ogólnych obietnicach oszczędności.
Po czym poznać, że agregat traci wydajność?
Najczęstsze sygnały to rosnące zużycie energii, wahania temperatury wody lodowej oraz powtarzające się alarmy wysokiego ciśnienia. Potwierdzenie daje pomiar: spadek różnicy temperatur na parowniku, wzrost ciśnienia skraplania albo nietypowe przegrzanie. Jeżeli te wartości odbiegają od punktu projektowego, przyczynę zwykle da się wskazać bez wymiany urządzenia.
Podsumowanie: sprawność, którą widać w liczbach
Agregaty wody lodowej chłodzone powietrzem są proste w instalacji, lecz wrażliwe na warunki pracy, dlatego o ich realnej sprawności decydują parametry, nie deklaracje. Regularny pomiar, czysty skraplacz, właściwe napełnienie i przemyślany free cooling potrafią obniżyć koszt chłodzenia bez wymiany urządzenia. Jeżeli chcesz poznać rzeczywistą kondycję swojej instalacji, umów pomiarowy audyt lub pomiarowy serwis prewencyjny. Zespół ColdWay dobierze zakres działań pod konkretne obciążenie: tel. +48 501 179 381 lub +48 536 577 385, e-mail info@coldway.pl.
