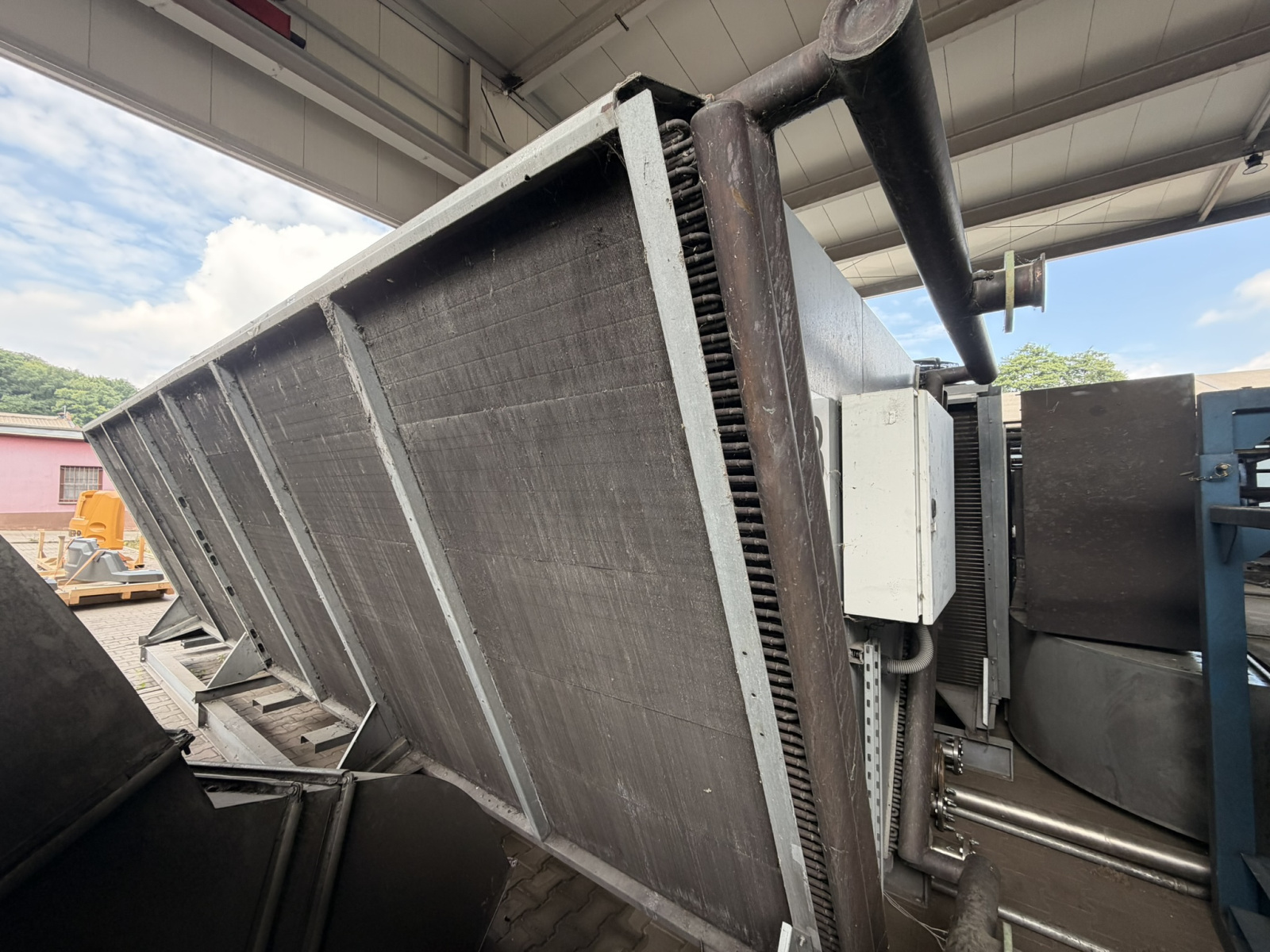

Diagnostyka dry coolera NDV-AC-4000-6Y: co mierzymy na obiekcie
Diagnostyka dry coolera NDV-AC-4000-6Y to pomiarowa ocena suchej chłodnicy obejmująca wymiennik lamelowy, wentylatory osiowe, układ regulacji obrotów, obieg glikolu oraz zasilanie i sterowanie. Efektem nie jest ogólna opinia o stanie, lecz protokół z wartościami zmierzonymi: temperaturami zasilania i powrotu, poborem prądu silników oraz historią alarmów.
Sucha chłodnica traci wydajność stopniowo, dlatego problem ujawnia się dopiero przy wysokiej temperaturze zewnętrznej albo przy pełnym profilu obciążenia. Wtedy chiller pracuje z podwyższonym ciśnieniem skraplania, a serwerownia lub hala produkcyjna traci zapas mocy chłodniczej. Ponieważ objawy się nakładają, samo umycie lameli rzadko wystarcza. Potrzebny jest komplet pomiarów, który pokaże, w którym miejscu rozjeżdża się bilans cieplny.
Oględziny stanu technicznego, czyli od czego zaczyna się przegląd dry coolera
Zaczynamy od tego, co widać, ponieważ część usterek ujawnia się jeszcze przed podłączeniem przyrządów. Uporządkowane oględziny skracają czas pracy na obiekcie i ustawiają kolejność dalszych pomiarów.
Pierwszy etap obejmuje:
- Ocenę konstrukcji nośnej, obudowy i kratek ochronnych pod kątem korozji oraz odkształceń
- Kontrolę stopnia zabrudzenia lameli z obu stron pakietu, także od strony napływu powietrza
- Sprawdzenie stanu izolacji przewodów glikolowych oraz szczelności kołnierzy i śrubunków

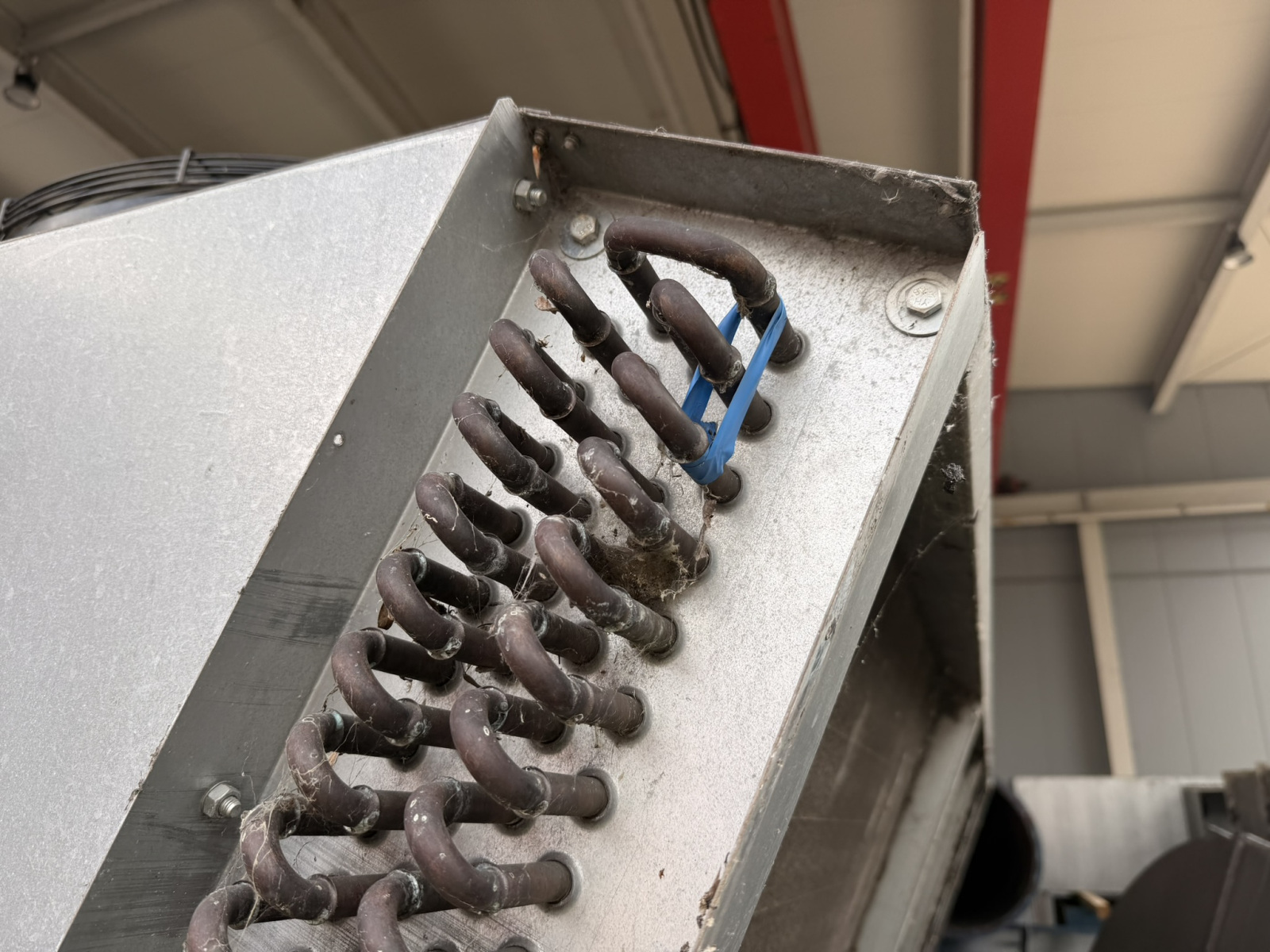

- Weryfikację mocowania i położenia czujników temperatury na zasilaniu i powrocie
- Oględziny szafy zasilająco-sterowniczej: ślady przegrzań, luźne dławiki, stan uszczelnień
- Ocenę otoczenia urządzenia, czyli odległości od przeszkód i ryzyka recyrkulacji powietrza
Recyrkulacja bywa niedoceniana. Jeżeli powietrze wyrzucane przez wentylatory wraca do wymiennika, temperatura na wlocie rośnie o kilka kelwinów, a urządzenie nigdy nie osiąga parametrów katalogowych. Tego nie naprawi żadne czyszczenie.

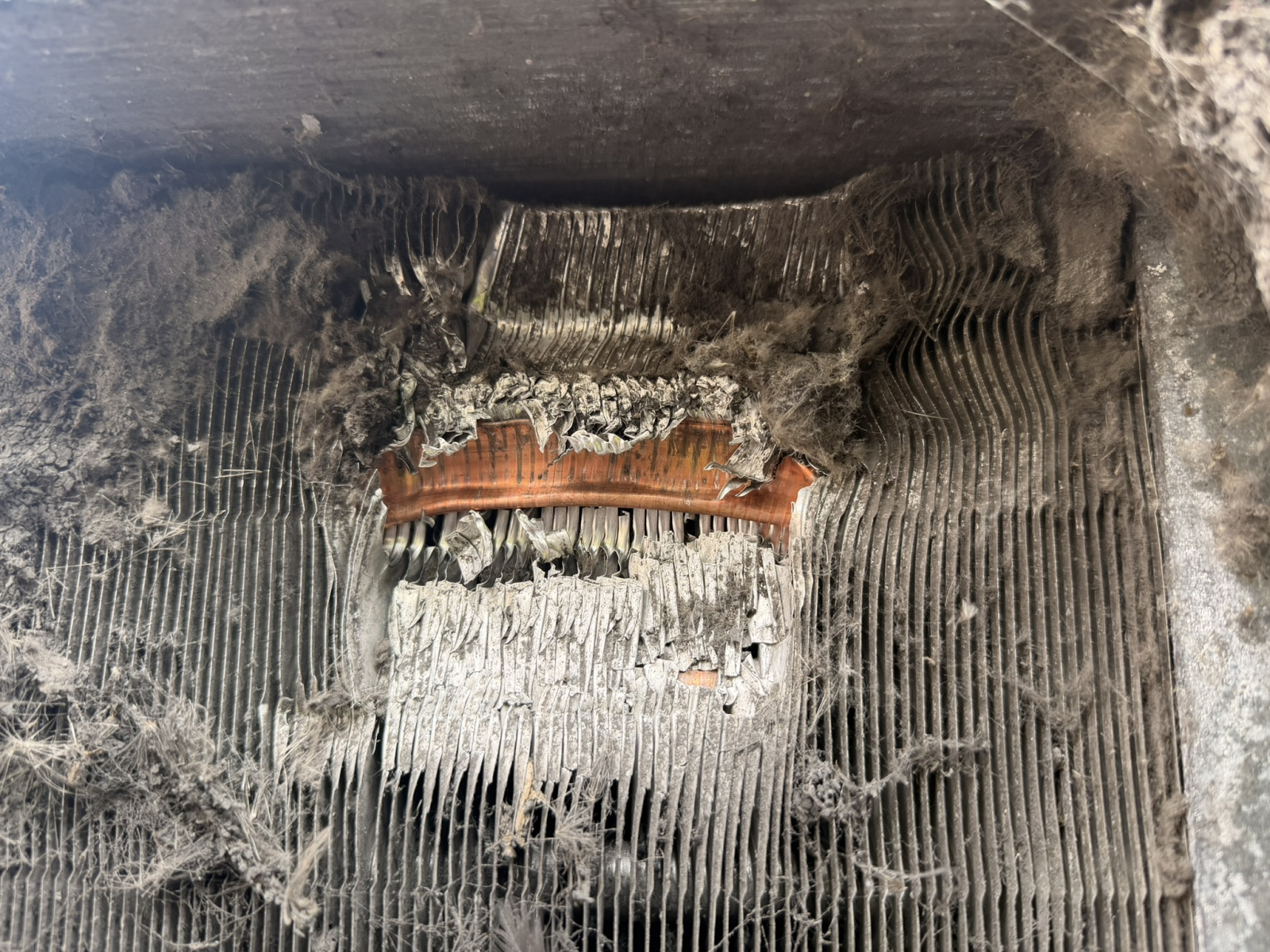

Wymiennik lamelowy i stopień zabrudzenia lameli: wpływ na ΔT
Zabrudzony pakiet działa dwutorowo. Po pierwsze stanowi dodatkowy opór cieplny, po drugie dławi strumień powietrza. W efekcie spada różnica temperatur glikolu między powrotem a zasilaniem, natomiast wentylatory pracują dłużej na wysokich obrotach. Zużycie energii rośnie, chociaż urządzenie formalnie działa.
Dlatego mierzymy ΔT przy znanym obciążeniu i odnosimy je do temperatury powietrza na wlocie. Sam wygląd lameli nie rozstrzyga sprawy, ponieważ pył wnika w głąb pakietu i od zewnątrz pozostaje niewidoczny. Sprawdzamy również, czy wcześniejsze czyszczenie wymiennika lamelowego nie pozaginało lameli, gdyż zgnieciony pakiet trwale ogranicza przepływ powietrza. Wartości odniesienia porównujemy z certyfikowanymi danymi wydajnościowymi suchych chłodnic, a nie z wrażeniem obsługi.

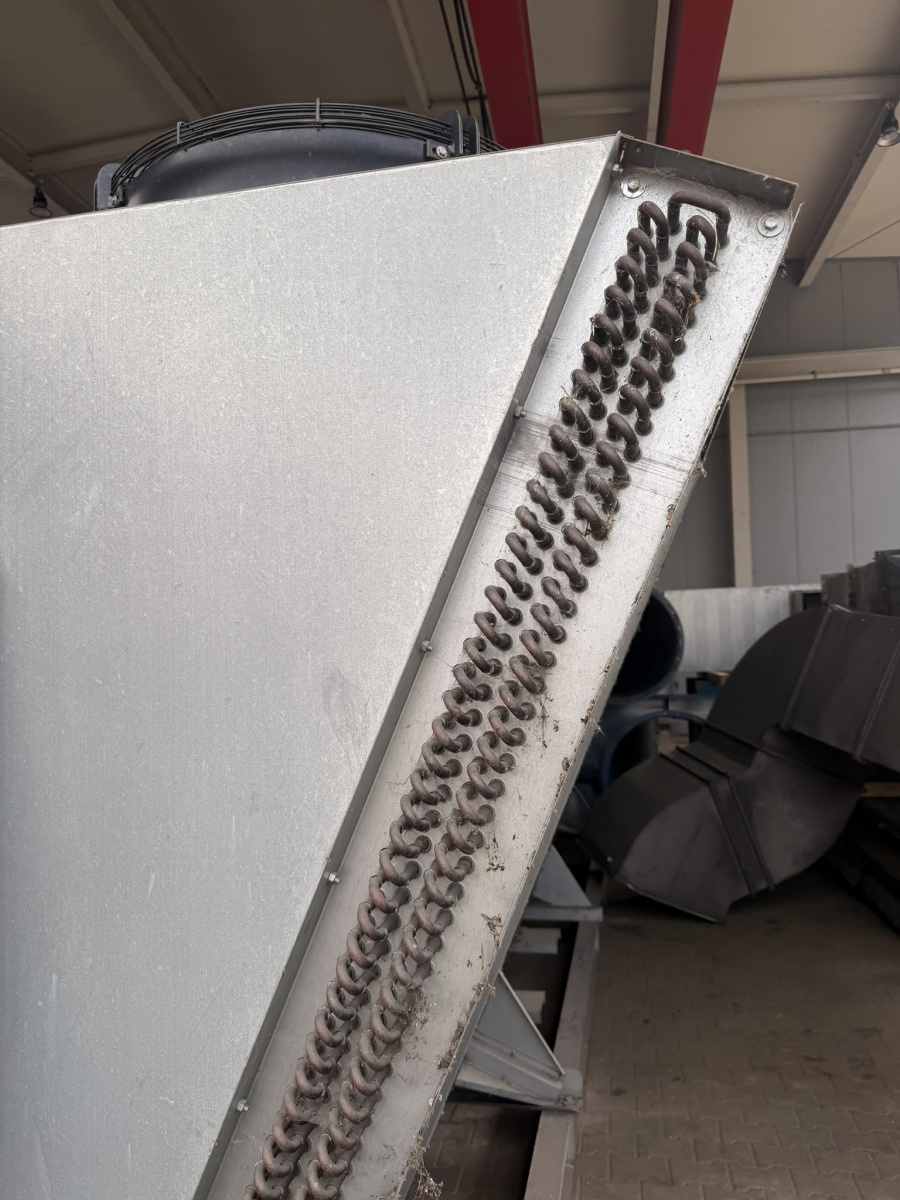

Wentylatory osiowe: kierunek obrotów i pomiar poboru prądu
W trakcie diagnostyki dry coolera NDV-AC-4000-6Y każdy wentylator sprawdzamy osobno, ponieważ awaria pojedynczej sekcji nie zawsze generuje alarm. Zakres kontroli wygląda następująco:
- Weryfikacja kierunku obrotów, szczególnie po każdej ingerencji w zasilanie lub po zamianie faz
- Pomiar poboru prądu na wszystkich fazach i porównanie z danymi z tabliczki znamionowej silnika
- Kontrola łożysk i poziomu drgań, z oceną hałasu przy różnych prędkościach
- Ocena stanu wirnika: ubytki materiału, korozja łopat, zabrudzenie wpływające na wyważenie
- Test pracy w pełnym zakresie regulacji, od minimum do maksimum, z obserwacją rezonansów
Jeden wentylator obracający się w przeciwną stronę potrafi wyraźnie obniżyć wydajność całej baterii, a mimo to nie zgłosi żadnego błędu. Podobnie zachowuje się silnik pobierający prąd znacznie poniżej wartości znamionowej: obraca się, jednak nie tłoczy powietrza.

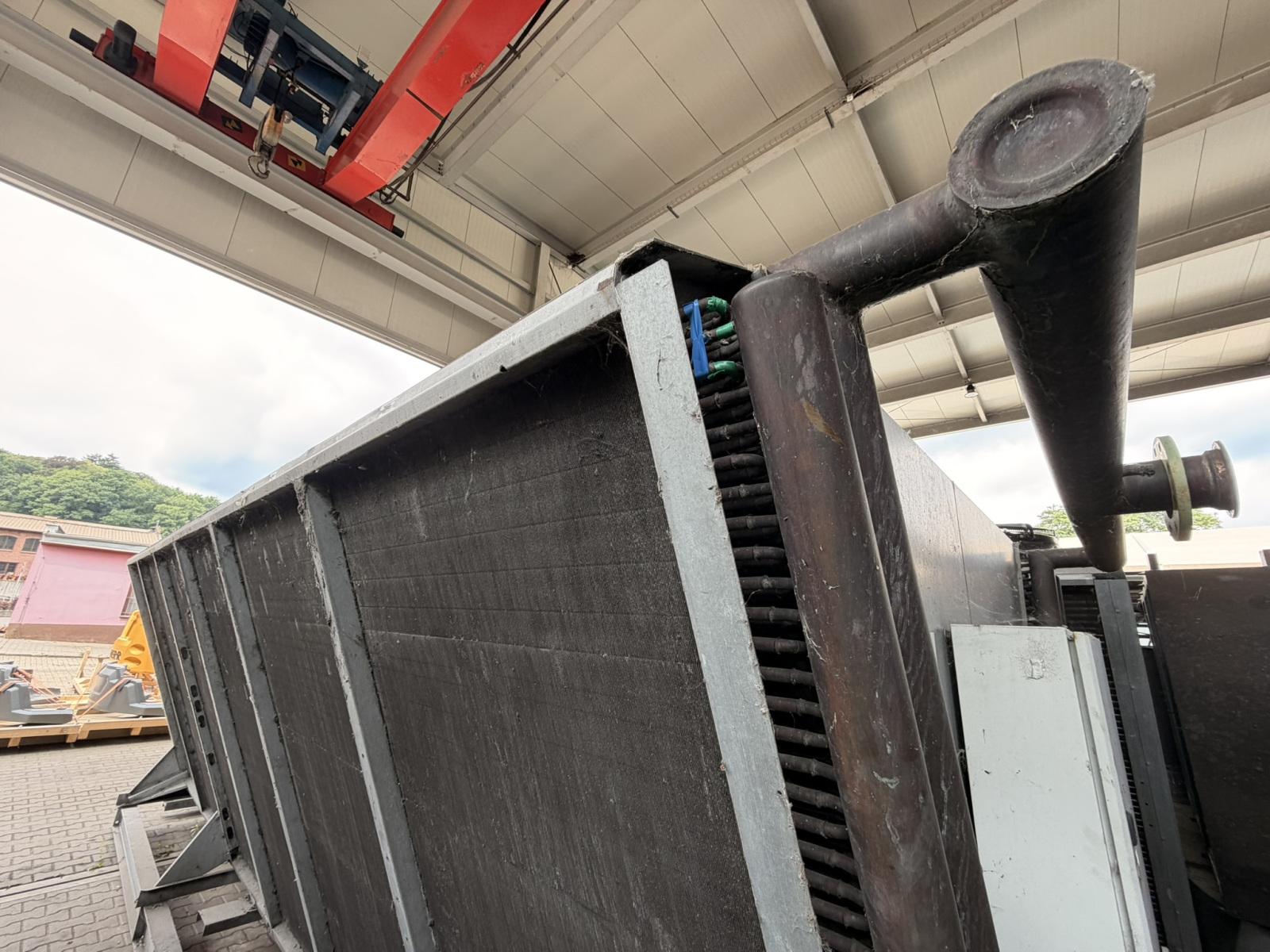

Obieg glikolu: przepływ, szczelność i armatura
Wydajność suchej chłodnicy zależy nie tylko od strony powietrznej. Zdławiony obieg medium daje objawy łudząco podobne do zabrudzonego pakietu, dlatego mierzymy przepływ, a nie zakładamy go z projektu.
Kontrolujemy położenie zaworów odcinających i regulacyjnych, drożność filtrów, odpowietrzenie najwyższych punktów oraz ciśnienie statyczne układu. Sprawdzenie szczelności instalacji glikolowej obejmuje śrubunki, kołnierze, odpowietrzniki i spadek ciśnienia w czasie. Ubytek medium to nie tylko strata glikolu, bo uzupełnianie wodą zmienia stężenie, punkt krzepnięcia oraz lepkość, a w konsekwencji także spadki ciśnienia i realny przepływ. Stężenie sprawdzamy refraktometrem, natomiast stan izolacji oceniamy pod kątem zawilgocenia i uszkodzeń mechanicznych.

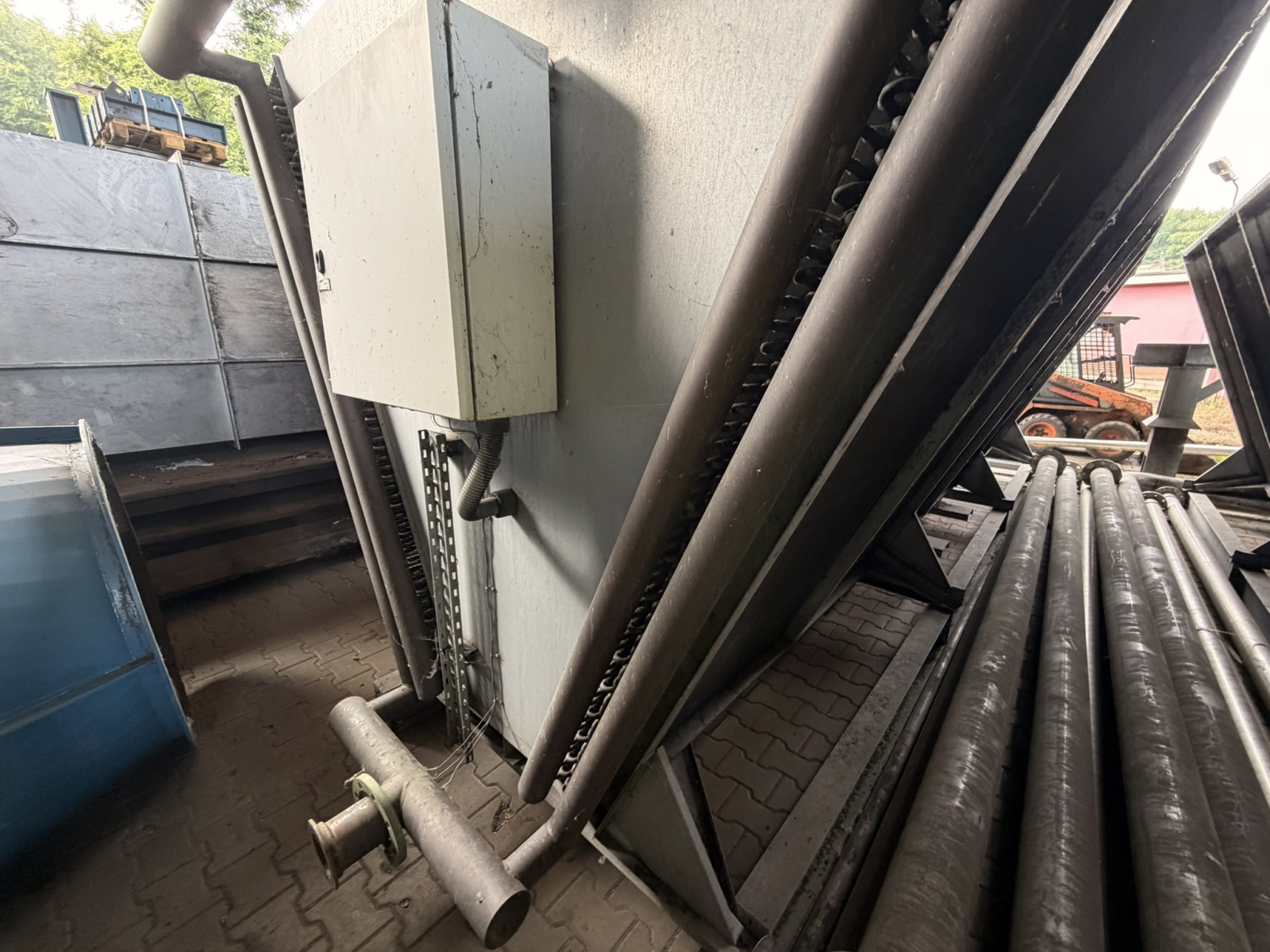

Sterowanie, zasilanie i regulacja obrotów wentylatorów
Diagnostyka dry coolera NDV-AC-4000-6Y kończy się w szafie sterowniczej, ponieważ tam widać historię pracy urządzenia. Odczytujemy i analizujemy alarmy, sprawdzamy nastawy, weryfikujemy wskazania czujników temperatury względem przyrządu wzorcowego oraz obserwujemy reakcję regulatora obrotów na zmianę sygnału sterującego.
Mierzymy napięcie zasilania i asymetrię faz, kontrolujemy dokręcenie połączeń oraz stan styczników i zabezpieczeń. Cyklicznie wracające alarmy zwykle nie są przypadkiem, tylko objawem dryfu czujnika, złego doboru nastaw albo pogarszającego się styku. Jeżeli serwis od miesięcy tylko kasuje błędy, sensowniejszy będzie pomiarowy serwis prewencyjny oparty na danych, a nie kolejny przyjazd awaryjny.
Protokół z diagnostyki dry coolera NDV-AC-4000-6Y
Protokół diagnostyczny ma jedno zadanie: pozwolić podjąć decyzję techniczną i budżetową. Z tego powodu zawiera warunki pomiaru, wartości zmierzone, dokumentację fotograficzną, wnioski oraz zalecenia rozdzielone na pilne i planowe.
Taki dokument pokazuje, czy wystarczy mycie pakietu i regulacja, czy potrzebna jest wymiana silników albo modernizacja etapowa instalacji wody lodowej. Przy obiektach o wysokiej gęstości mocy, na przykład w układach obsługujących chłodzenie serwerowni, protokół stanowi też punkt wyjścia do scenariusza awaryjnego i oceny redundancji.
Diagnostyka dry coolera: najczęstsze pytania
Jak często wykonywać diagnostykę dry coolera NDV-AC-4000-6Y?
Zwyczajowo dwa razy w roku: przed sezonem letnim oraz po jego zakończeniu. Pomiar przed sezonem pokazuje, czy urządzenie udźwignie szczyt obciążenia, natomiast pomiar jesienny ujawnia skutki pracy w zapyleniu i wysokich temperaturach. W obiektach o ciągłej pracy i dużej gęstości mocy uzasadniony bywa cykl kwartalny, ponieważ koszt przestoju wielokrotnie przewyższa koszt przeglądu.
Czy czysty wygląd lameli oznacza dobrą wydajność wymiennika?
Nie zawsze. Pył osadza się w głębi pakietu, a przy wielorzędowych wymiennikach powierzchnia zewnętrzna potrafi wyglądać poprawnie mimo znacznego zabrudzenia wnętrza. Rozstrzyga pomiar: różnica temperatur glikolu, temperatura powietrza na wlocie i wylocie oraz pobór prądu wentylatorów przy zadanych obrotach. Zgniecione lamele po niewłaściwym myciu ograniczają przepływ trwale, czego oględziny z odległości nie wychwycą.
Czy diagnostyka wymaga zatrzymania procesu produkcyjnego?
Większość czynności wykonujemy przy pracującym urządzeniu, ponieważ pomiary mają sens wyłącznie pod obciążeniem. Krótkiego postoju wymagają jedynie prace w szafie zasilającej oraz kontrola dokręcenia połączeń. W układach z redundancją planujemy je na sekcji odstawionej, dzięki czemu proces pracuje bez przerwy. Termin uzgadniamy z utrzymaniem ruchu przed wjazdem na obiekt.
Diagnostyka dry coolera NDV-AC-4000-6Y: następny krok
Sucha chłodnica rzadko psuje się nagle, natomiast prawie zawsze sygnalizuje pogorszenie parametrem: rosnącym ΔT powietrza, wydłużonym czasem pracy wentylatorów na maksimum, spadkiem przepływu glikolu. Pomiar rozstrzyga to, czego nie rozstrzygnie oględziny. Zamów pomiarowy audyt techniczny urządzenia i otrzymaj protokół z wartościami oraz zaleceniami: telefon +48 501 179 381 lub +48 536 577 385, mail info@coldway.pl.
