Serwis rooftop Lennox Baltic zaczyna się od odczytu, nie od oględzin
Serwis rooftop Lennox Baltic to komplet czynności pomiarowych i diagnostycznych obejmujących układ chłodniczy, stronę powietrzną, automatykę oraz zasilanie urządzenia dachowego. Przegląd kończy się protokołem z zapisanymi ciśnieniami roboczymi, temperaturami pracy, sprężem dyspozycyjnym i poborami prądu, czyli danymi, które pozwalają ocenić rzeczywisty stan maszyny. Rooftop pracuje poza zasięgiem wzroku obsługi, dlatego spadek sprawności ujawnia się dopiero rachunkiem za energię albo skargami na temperaturę w pomieszczeniach. Urządzenie dachowe rzadko psuje się nagle, znacznie częściej degraduje się stopniowo. Zatem sam fakt, że maszyna chłodzi, nie mówi jeszcze nic o jej sprawności.
Serwis rooftop Lennox Baltic po stronie układu chłodniczego
Pomiar zaczynamy od obiegu chłodniczego, ponieważ tam najszybciej widać ubytek czynnika i zabrudzenie wymienników. Serwisant odczytuje ciśnienia robocze, mierzy temperatury pracy, a następnie porównuje wynik z warunkami otoczenia z dnia przeglądu. Dzięki temu wiadomo, czy problemem jest ilość czynnika chłodniczego, zawór rozprężny, czy po prostu zarośnięty wymiennik skraplający. Kontrola szczelności układu chłodniczego zamyka ten etap, ponieważ nawet powolny ubytek obniża wydajność na długo przed pierwszym alarmem.
Praca sprężarek wymaga osobnej uwagi. Krótkie, powtarzalne takty załączeń zużywają sprężarkę szybciej niż praca ciągła pod obciążeniem, dlatego liczba startów w godzinie mówi więcej niż sam prąd rozruchowy. Ponadto czyszczenie wymienników skraplających i parownikowych przywraca projektowe ΔT oraz obniża ciśnienie skraplania. Kontrola wentylatorów skraplacza zamyka tę część, gdyż nierówna praca choćby jednego z nich od razu podnosi temperaturę skraplania. Weryfikujemy przy tym zawory rozprężne, które reagują na każdą zmianę obciążenia.
Co sprawdzić po stronie powietrznej rooftopu Lennox Baltic?
Strona powietrzna decyduje o tym, ile mocy chłodniczej realnie trafia do pomieszczeń. Przegląd rooftopu Lennox Baltic obejmuje w tym zakresie kilka pomiarów, które najlepiej wykonać w podanej kolejności:

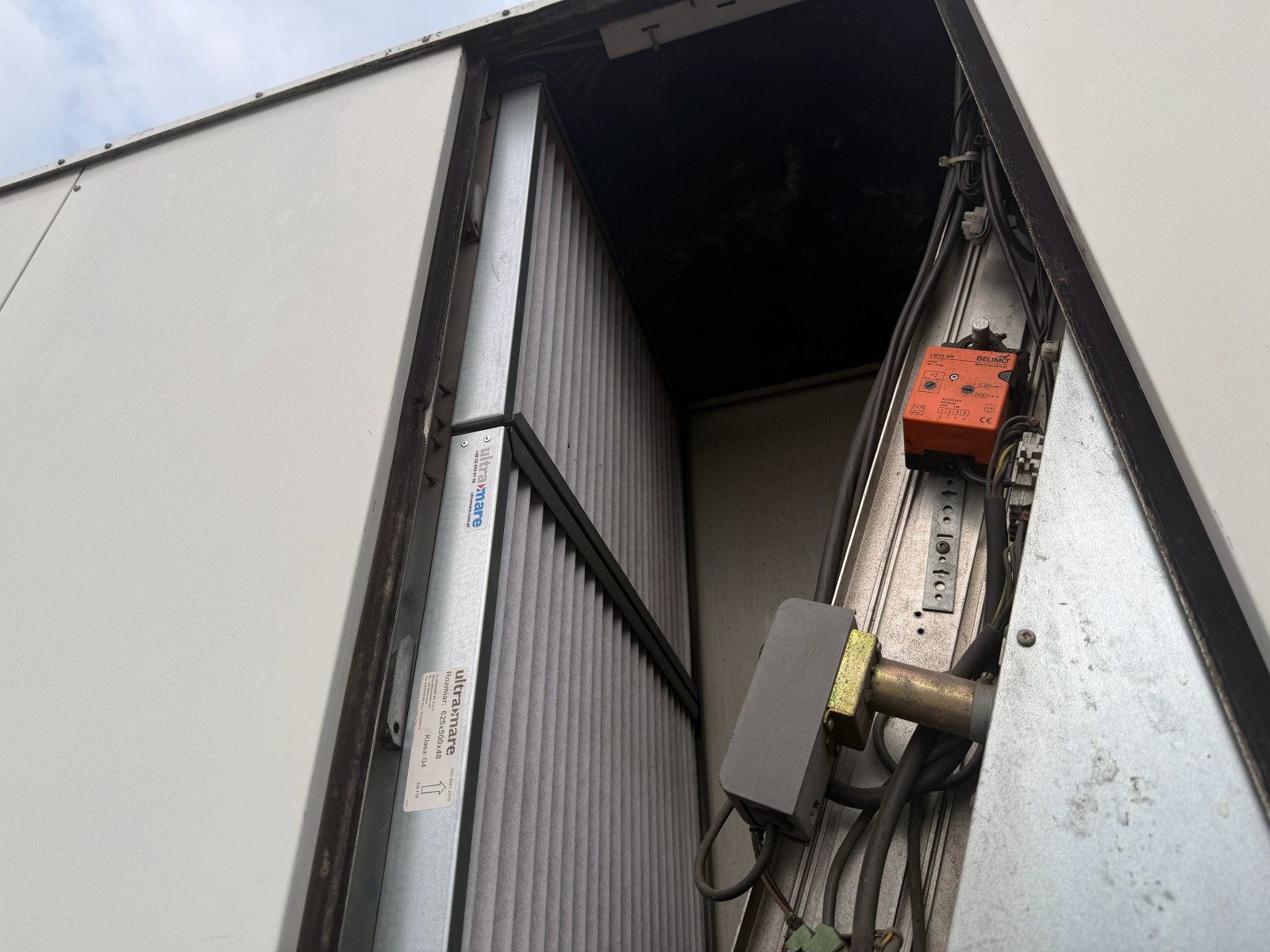

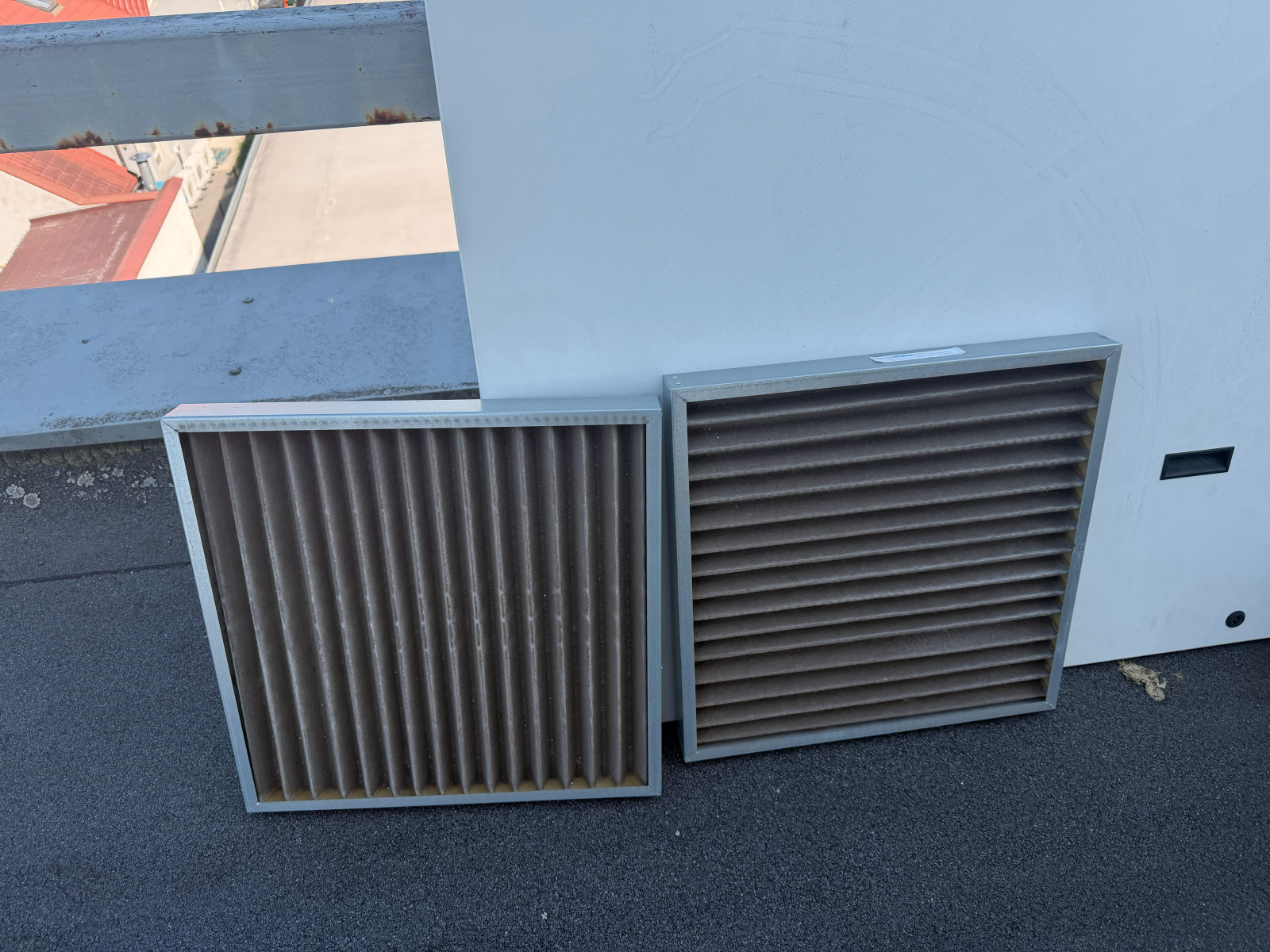

- Sprawdzenie filtrów powietrza, czyli ocena zabrudzenia oraz pomiar spadku ciśnienia na sekcji filtracyjnej.
- Pomiar sprężu dyspozycyjnego wentylatora nawiewnego, ponieważ to on pokazuje, czy sieć kanałów nie została po drodze dociążona.
- Kontrola przepływu powietrza i zestawienie wyniku z profilem obciążenia obiektu.
- Kontrola przepustnic powietrza i siłowników, gdyż zablokowana przepustnica świeżego powietrza fałszuje całą regulację.
- Sprawdzenie sekcji odzysku ciepła, jej drożności oraz faktycznej sprawności w warunkach pracy.
- Kontrola nagrzewnicy elektrycznej lub gazowej razem z zabezpieczeniami termicznymi.
- Kontrola odpływu skroplin i tacy ociekowej, ponieważ zastoina wody kończy się korozją i osadem biologicznym.
- Kontrola wydajności wentylacji po czyszczeniu, czyli pomiar potwierdzający efekt prac.
Jeżeli spręż dyspozycyjny odbiega od wartości projektowej, taniej wypada audyt techniczny strony powietrznej niż wymiana wentylatora w ciemno.

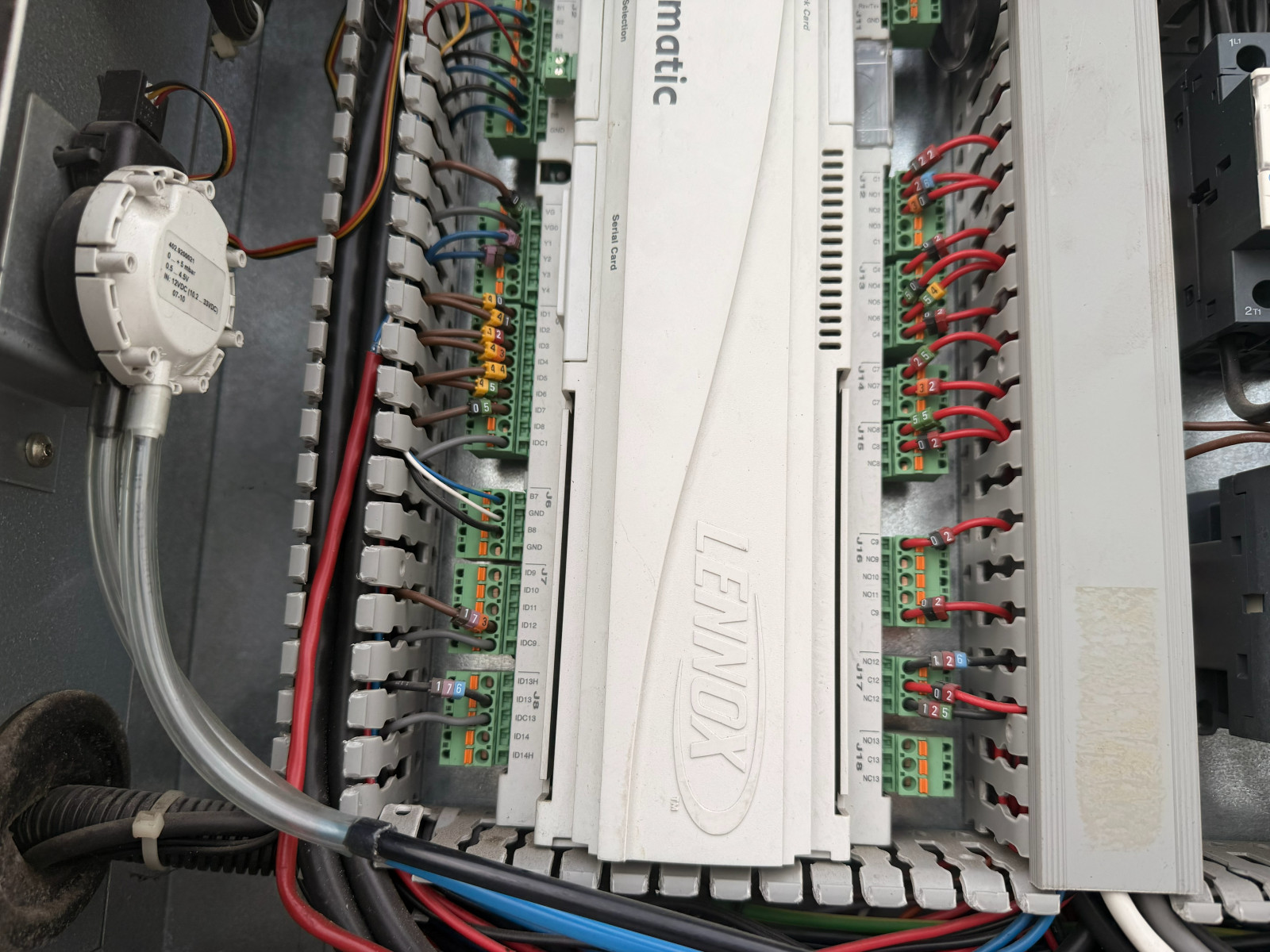

Diagnostyka sterownika eClimatic, elektryki i komunikacji z BMS
Sterownik przechowuje historię, której nie zobaczymy podczas jednej wizyty. Odczyt i analiza alarmów pozwalają odtworzyć zachowanie urządzenia z ostatnich tygodni, na przykład liczbę zadziałań presostatu wysokiego ciśnienia w czasie upałów. Następnie weryfikujemy czujniki temperatury i ciśnienia przyrządem referencyjnym, bo sterownik reguluje dokładnie tak dobrze, jak dobrze mierzą jego czujniki. Zasady doboru elementów pomiarowych opisuje szerzej producent automatyki chłodniczej i czujników.
Część elektryczna ma własny zestaw pomiarów. Mierzymy napięcie zasilania, asymetrię faz oraz prądy poszczególnych odbiorników, a przy okazji sprawdzamy połączenia elektryczne pod kątem śladów przegrzania. Ponadto test pracy w trybie chłodzenia i ogrzewania oraz próba pracy pod obciążeniem pokazują, czy automatyka i zabezpieczenia zachowują się poprawnie poza punktem komfortowym. Wreszcie sprawdzenie komunikacji z systemem BMS potwierdza, że dane widoczne w dyspozytorni odpowiadają temu, co dzieje się na dachu.
Najczęstsze błędy eksploatacyjne rooftopów w polskich obiektach
W halach, obiektach handlowych i biurowcach powtarza się kilka schematów. Uszeregowaliśmy je według tego, jak często prowadzą do wezwania serwisu:
- Uzupełnianie czynnika chłodniczego bez lokalizacji nieszczelności, przez co ten sam ubytek wraca po kilku miesiącach.
- Wymiana filtrów dopiero po alarmie, chociaż spadek ciśnienia narasta na długo wcześniej.
- Mycie lameli zbyt silnym strumieniem, co trwale zagina powierzchnię wymiany ciepła.
- Sekcja odzysku ciepła zostawiona w obejściu po jednej awarii siłownika.
- Ręczne obniżanie nastawy zamiast usunięcia przyczyny, czyli maskowanie spadku wydajności.
- Brak archiwizacji alarmów, w efekcie każda kolejna diagnoza zaczyna się od zera.
Jeśli którykolwiek punkt brzmi znajomo, pomiarowy serwis prewencyjny uporządkuje nastawy i harmonogram jeszcze przed sezonem szczytowym.
Protokół z serwisu rooftopu Lennox Baltic i modernizacja etapowa
Sporządzenie protokołu serwisowego kończy wizytę, natomiast jego wartość zaczyna się później. Zestawienie ciśnień, temperatur, prądów i sprężu z kolejnych przeglądów tworzy krzywą, na której widać kierunek zmian. W rezultacie decyzja o wymianie sprężarki, wentylatora czy sekcji odzysku przestaje być kwestią wyczucia. Modernizacja etapowa oparta na danych rozkłada koszt w czasie i pozwala przygotować scenariusz awaryjny dla stref o najwyższej gęstości mocy. Taki materiał przydaje się również przy planowaniu modernizacji instalacji chłodniczej obejmującej kilka urządzeń.
Serwis rooftop Lennox Baltic, najczęstsze pytania
Jak często wykonywać serwis rooftop Lennox Baltic?
Zwyczajowo przyjmuje się dwa przeglądy w roku, przed sezonem chłodniczym i przed grzewczym, ponieważ rooftop pracuje w obu trybach. Obiekty o dużym zapyleniu, na przykład zakłady produkcyjne i kuchnie, wymagają częstszej kontroli filtrów oraz wymienników. Dodatkowo urządzenia z większym napełnieniem czynnika mają własny harmonogram kontroli szczelności wynikający z przepisów. Zakres pojedynczej wizyty opisuje oferta na serwis rooftopów i urządzeń dachowych.
Po czym poznać, że rooftop traci wydajność chłodniczą?
Najczęściej obsługa zauważa dłuższy czas dochodzenia do nastawy oraz pracę niemal ciągłą, bez wyłączeń w godzinach nocnych. Ponadto pojawia się cieplejszy nawiew, wyższy pobór prądu i szron na rurociągu ssawnym. Zawilgocone sufity pod przejściem kanałów wskazują z kolei na zablokowany odpływ skroplin. Każdy z tych objawów da się potwierdzić pomiarem w czasie jednej wizyty.
Czy przegląd rooftopu wymaga wyłączenia obiektu?
Większość pomiarów wykonujemy przy pracującym urządzeniu, gdyż tylko wtedy odczyty mają sens. Postoju wymagają natomiast czyszczenie wymienników, prace przy szafie zasilającej oraz część testów zabezpieczeń. W praktyce planujemy te czynności poza godzinami szczytu, a w obiektach z kilkoma rooftopami pracujemy urządzeniami po kolei. Dzięki temu przerwa w chłodzeniu jest krótka i przewidywalna.
Czy dane ze sterownika eClimatic można wyprowadzić do systemu BMS?
Rooftopy Lennox przewidują integrację z systemem nadrzędnym, jednak zakres przesyłanych sygnałów zależy od wersji sterownika i zamontowanego modułu komunikacyjnego. Podczas przeglądu porównujemy odczyty na sterowniku z tym, co widzi dyspozytornia, ponieważ rozjazd między tymi wartościami prowadzi do błędnych decyzji eksploatacyjnych. Warto również ustalić, które alarmy mają trafiać do obsługi natychmiast.
Podsumowanie: serwis rooftop Lennox Baltic w liczbach, nie w deklaracjach
Rooftop ocenia się pomiarem. Ciśnienia robocze, temperatury pracy, spręż dyspozycyjny, prądy odbiorników i historia alarmów razem pokazują, ile mocy urządzenie realnie oddaje oraz gdzie ta moc ucieka. ColdWay wykonuje serwis rooftop Lennox Baltic w formule pomiarowej i przekazuje protokół z odczytami oraz wnioskami. Prosimy o kontakt pod numerami +48 501 179 381 lub +48 536 577 385 albo na adres info@coldway.pl, aby ustalić termin przeglądu i zakres pomiarów dla konkretnego urządzenia.
