Serwis Technotrans beta.c 280 L oparty na pomiarze, nie na ocenie wzrokowej
Serwis Technotrans beta.c 280 L to zestaw pomiarów i prób, które opisują stan agregatu liczbami: ciśnienia robocze, temperatury parowania i skraplania, przegrzanie, dochłodzenie, różnicę temperatur medium na zasilaniu i powrocie oraz pobór prądu sprężarek. Efektem jest protokół z danymi, a nie ogólna opinia o urządzeniu.
W praktyce problem zaczyna się wcześniej. Urządzenie pracuje, wyświetlacz pokazuje temperaturę zadaną, jednak proces po stronie maszyny reaguje inaczej. Dlatego pierwsze pytanie brzmi: czy odchyłka wynika z chillera, z obciążenia, czy z warunków powietrza przy skraplaczu. Bez zapisu parametrów odpowiedź pozostaje domysłem, a każda kolejna wizyta serwisowa zaczyna się od zera.
Jakie parametry obejmuje przegląd chillera Technotrans beta.c 280 L?
Przegląd zaczynamy od oględzin i od spisania punktu wyjścia. Następnie rejestrujemy wartości, które da się porównać z kolejnym pomiarem za pół roku. Poniższa lista opisuje pełny zakres kontroli.
- Oględziny stanu technicznego, kontrola szczelności obiegu chłodniczego i śladów oleju na złączach.
- Ciśnienia robocze po stronie ssawnej i tłocznej wraz z odpowiadającymi im temperaturami parowania i skraplania.
- Przegrzanie i dochłodzenie liczone z temperatury linii ssawnej oraz przewodu cieczowego.
- Temperatura zasilania i powrotu medium, wartość zadana oraz wartość rzeczywista na sterowniku.

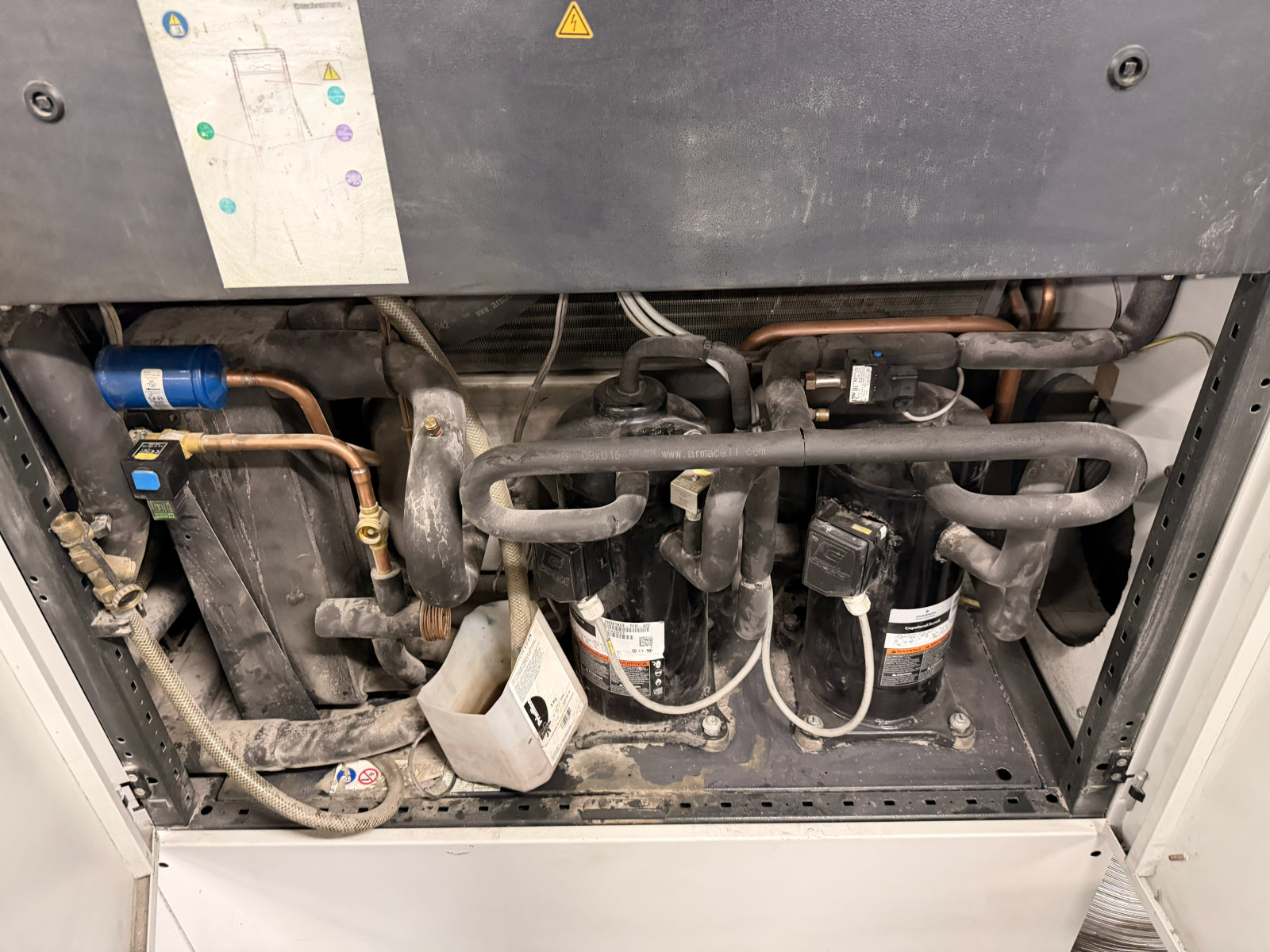

- Praca sprężarki, długość cyklu, liczba startów i zachowanie przy zmiennym obciążeniu.
- Stan skraplacza, czystość pakietu lamel w głębi, praca wentylatorów i temperatura powietrza na wlocie.
- Wymiennik ciepła, pompa obiegowa, przepływ medium, filtry i sita obiegu hydraulicznego.
- Poziom medium w zbiorniku oraz działanie zabezpieczenia przed brakiem przepływu.
- Czujniki temperatury i poziomu, zawory oraz elementy regulacyjne.
- Diagnostyka sterownika, odczyt i analiza meldunków alarmowych wraz z datownikami.
- Pomiar napięcia i prądu zasilania, kontrola połączeń i zabezpieczeń elektrycznych.
- Próba pracy pod obciążeniem, ocena stabilności temperatury i weryfikacja wydajności chłodniczej.
Każdy punkt kończy się wartością liczbową albo jednoznacznym opisem stanu. Dzięki temu protokół nadaje się do porównań, a nie tylko do archiwum.
Diagnostyka obiegu chłodniczego: ciśnienia, przegrzanie, dochłodzenie

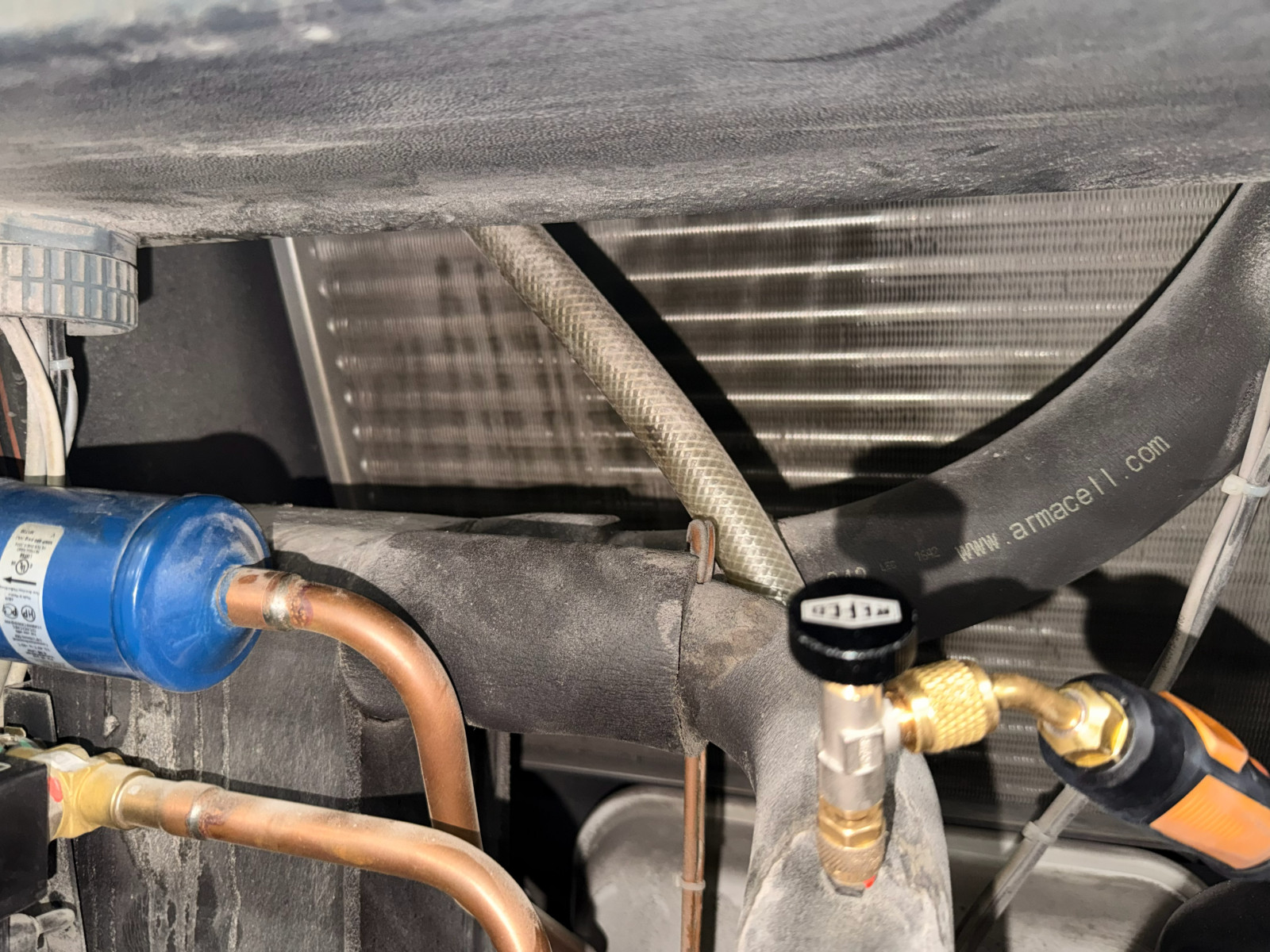

Sam odczyt manometrów niczego nie rozstrzyga. Znaczenie ma para wartości: ciśnienie plus temperatura zmierzona na rurociągu. Z nich wynika przegrzanie na ssaniu i dochłodzenie na przewodzie cieczowym. Niskie przegrzanie sygnalizuje ryzyko powrotu cieczy do sprężarki, natomiast niskie dochłodzenie wskazuje na niedobór czynnika albo na ograniczony odbiór ciepła w skraplaczu.
Ważny jest też moment pomiaru. Urządzenie startujące po postoju pokazuje wartości, które po kilkunastu minutach wyglądają zupełnie inaczej. Parametry robocze odczytujemy z ustabilizowanej pracy, a nie z ostatniej sekundy zapisu rejestratora. Z tego powodu rejestrujemy trend przez kilkanaście do kilkudziesięciu minut i dopiero taki zapis trafia do protokołu.
Skraplacz i powietrze na wlocie, czyli najczęstsza przyczyna blokad HP

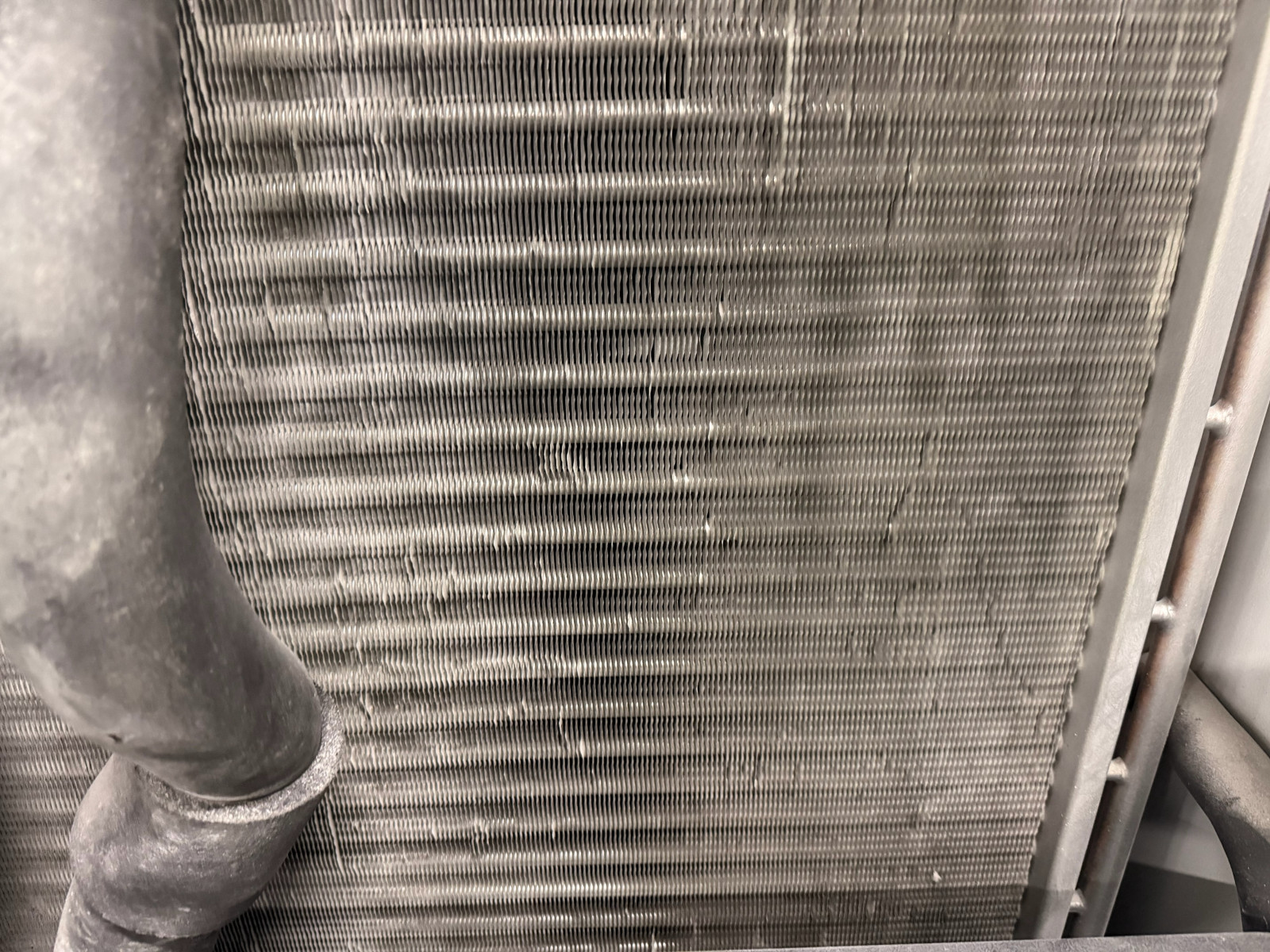

Pakiet lamel bywa czysty z zewnątrz i mocno zanieczyszczony w głębi. Sprężone powietrze podane pod kątem tego nie pokaże, a lamele łatwo pogiąć. Dlatego oceniamy skraplacz razem z parametrem, który go opisuje: temperaturą powietrza na wlocie oraz jej przyrostem po przejściu przez wymiennik.
Drugi czynnik to miejsce montażu. Pod stropem hali tworzy się poduszka ciepłego powietrza, a agregat zaczyna zasysać własne powietrze wylotowe. W efekcie temperatura skraplania rośnie o kilkanaście kelwinów, mimo że urządzenie jest sprawne. Presostat wysokiego ciśnienia zadziała wtedy przy każdej fali upałów, a sterownik beta.c po kilku zadziałaniach w ciągu godziny przechodzi w blokadę serwisową. Jeżeli alarm HP wraca u Ciebie sezonowo, pomiar temperatury powietrza wokół skraplacza powie więcej niż kolejne czyszczenie.
Strona hydrauliczna: ΔT, przepływ i spadki ciśnienia

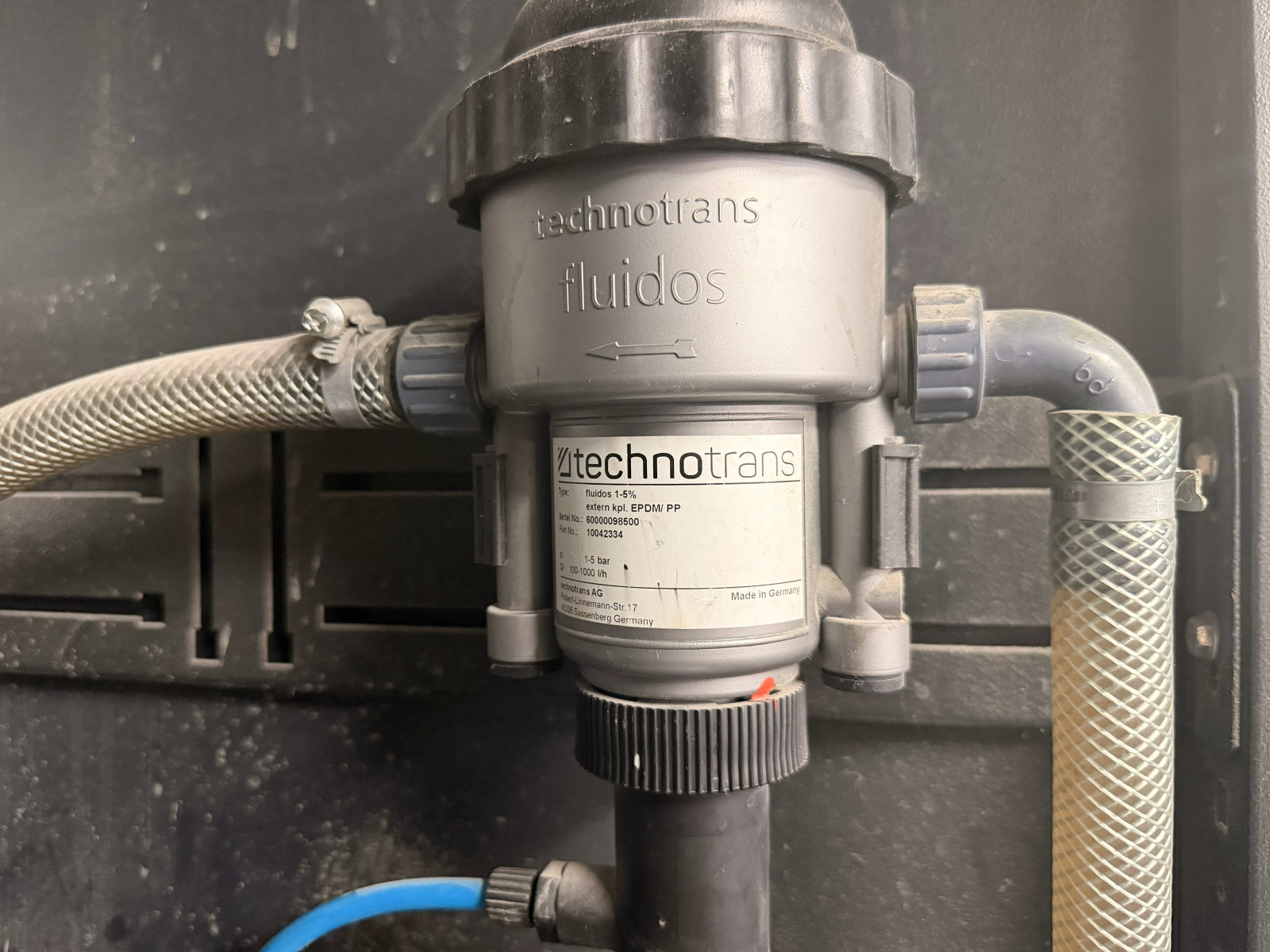

Po stronie medium liczy się bilans, a nie sama temperatura zasilania. Mierzymy przepływ, temperaturę zasilania i powrotu oraz ciśnienie przed filtrem i za filtrem. Zbyt małe ΔT oznacza zwykle nadmiarowy przepływ lub obciążenie mniejsze od projektowego. Natomiast wysokie ΔT przy spadającym przepływie wskazuje na zdławienie: zapchane sito, brudny filtr, przymknięty zawór albo zużyty wirnik pompy.
Sprawdzamy również poziom medium w zbiorniku, szczelność uszczelnienia pompy oraz reakcję zabezpieczenia przed brakiem przepływu. Ponadto porównujemy temperaturę zadaną z rzeczywistą w kilku punktach cyklu. Pływająca wartość rzeczywista przy stałym obciążeniu to sygnał problemu z regulacją, nie z wydajnością.
Sterownik beta.c i pomiary elektryczne

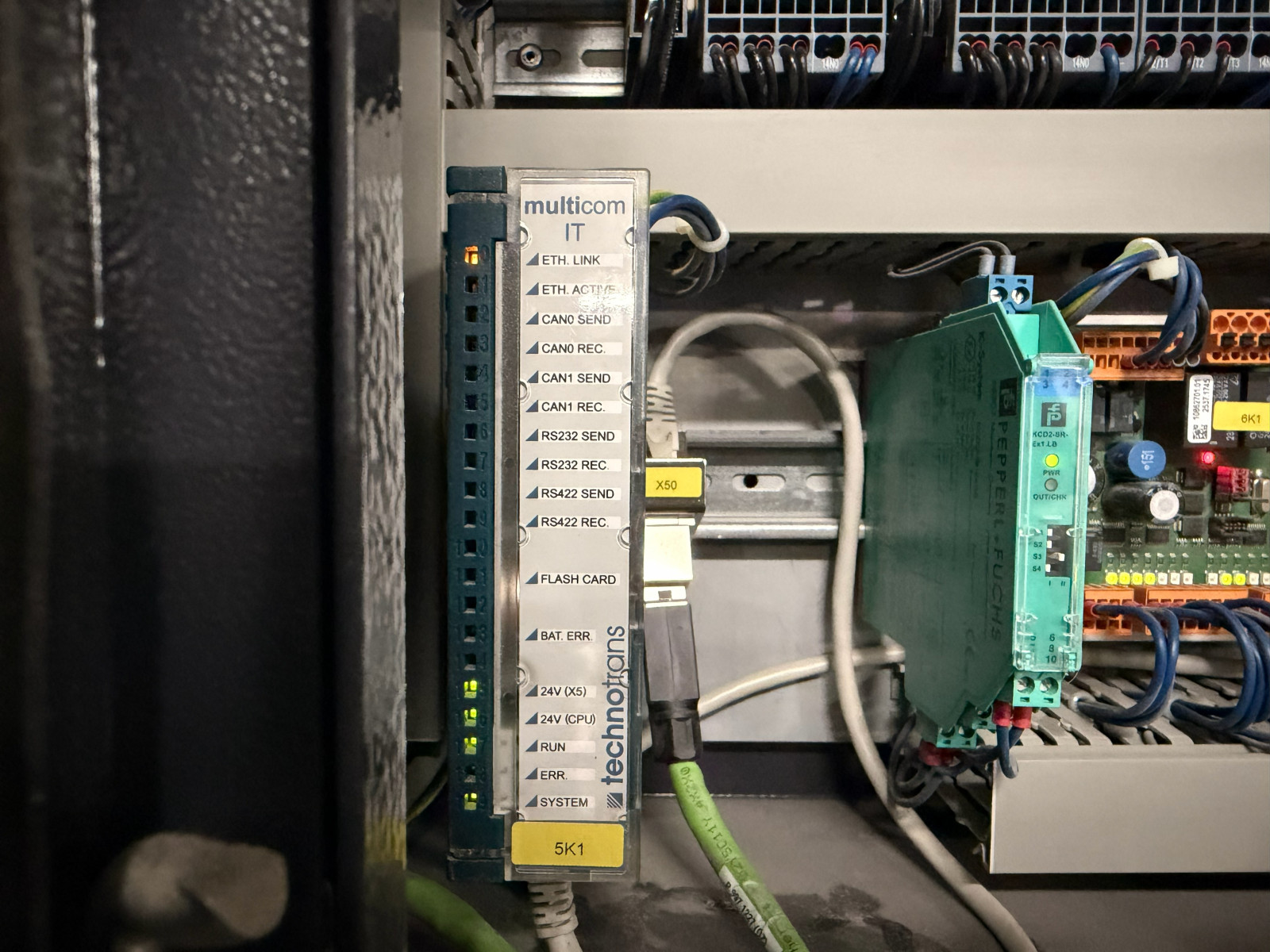

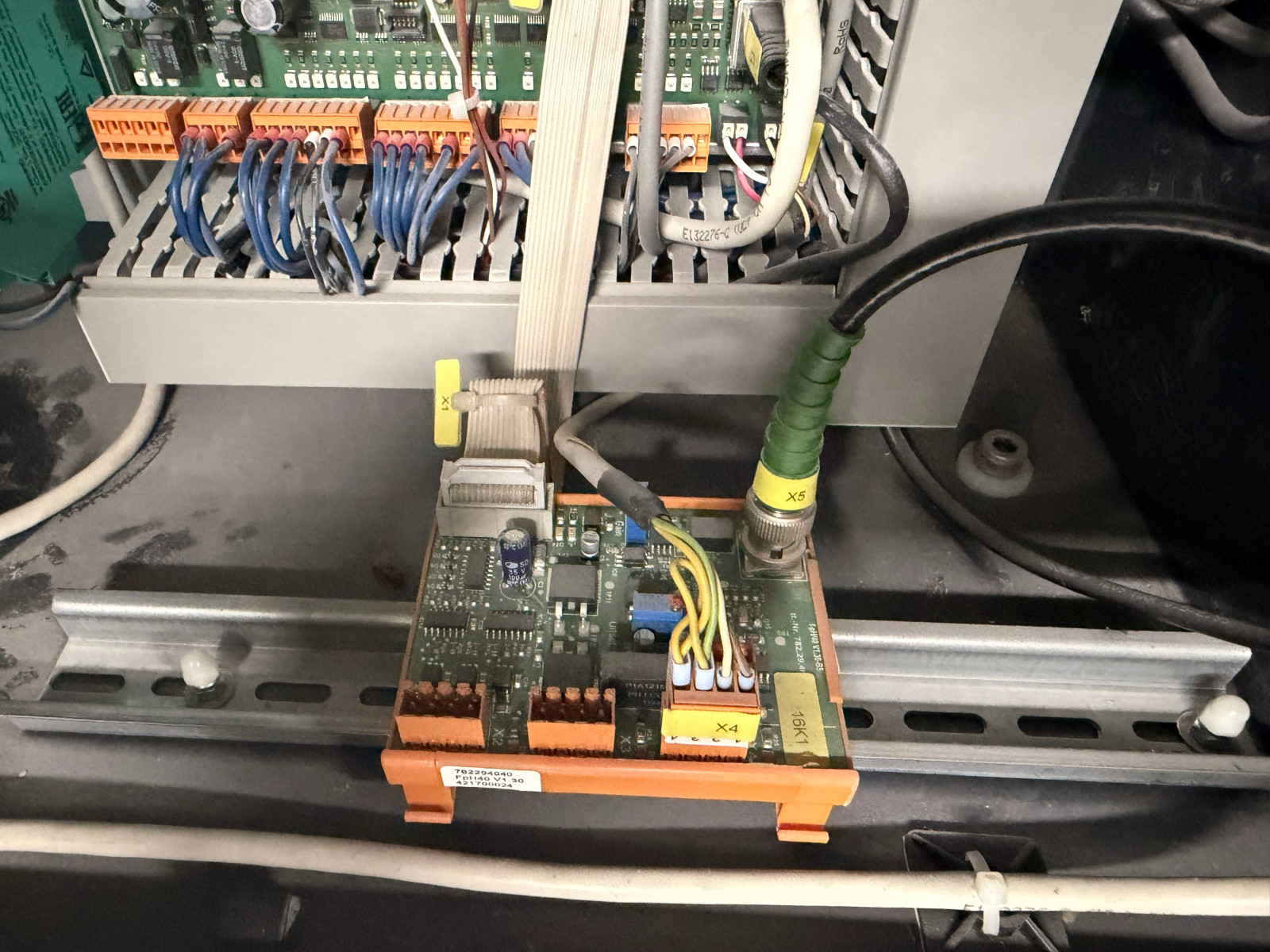

Meldunki sterownika traktujemy jak dane pomiarowe. Liczy się treść komunikatu, jego datownik i częstotliwość powtórzeń. Serię zdarzeń z jednej doby czyta się inaczej niż pojedynczy alarm sprzed pół roku. Co więcej, historia meldunków pozwala powiązać zdarzenia z warunkami zewnętrznymi i z rytmem pracy maszyny.

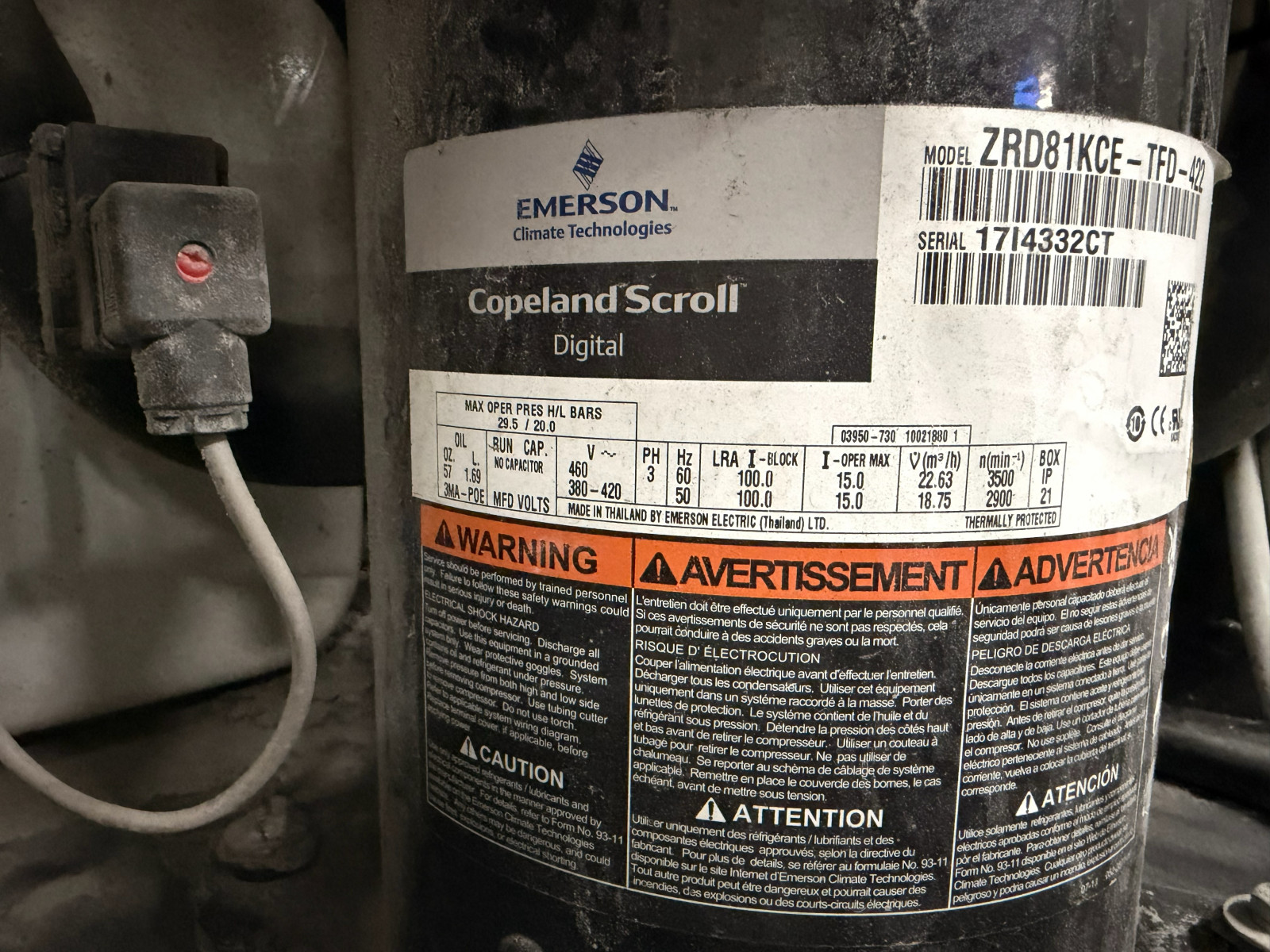

Czujniki temperatury porównujemy ze wskazaniem przyrządu kontrolnego, ponieważ rozjechany czujnik potrafi udawać awarię układu chłodniczego. Mierzymy też napięcia międzyfazowe i prąd sprężarki, a wynik odnosimy do wartości maksymalnej z tabliczki znamionowej. Prąd blisko granicy przy podwyższonym ciśnieniu skraplania zapowiada problem, zanim pojawi się alarm. Na koniec kontrolujemy dokręcenie zacisków, stan styków oraz nastawy presostatów, których zabezpieczenia ciśnieniowe i elementy regulacyjne obiegu chłodniczego muszą odpowiadać wartościom dopuszczalnym dla urządzenia.
Próba pod obciążeniem i weryfikacja wydajności chłodniczej
Test przy pracującej maszynie kończy przegląd. Obserwujemy wtedy zachowanie układu w realnym profilu obciążenia: przy rozruchu, przy pracy ustalonej i przy skokowej zmianie zapotrzebowania. Stabilna temperatura medium w każdej z tych faz jest ważniejsza niż jednorazowy pomiar wydajności chłodniczej w komfortowych warunkach.
Przy tej okazji opisujemy scenariusz awaryjny. Pojedynczy agregat bez redundancji oznacza, że jego postój zatrzymuje proces. Dlatego w protokole notujemy, ile czasu układ utrzyma parametry po wyłączeniu chłodzenia i jakie rozwiązanie zastępcze ma sens przy tej mocy.
Protokół serwisowy jako punkt odniesienia dla kolejnych pomiarów
Obsługa serwisowa agregatu Technotrans beta.c 280 L ma sens wtedy, gdy zostawia po sobie dane. Protokół zawiera zmierzone wartości, warunki pomiaru, listę odchyłek i zakres zaleceń z podziałem na pilne oraz planowe. Kolejny przegląd zaczyna się wtedy od porównania, nie od nowej diagnozy. Taki zapis jest też podstawą modernizacji etapowej, ponieważ pokazuje, który element realnie ogranicza układ. Jeżeli chcesz mieć własny punkt odniesienia przed sezonem, zamów audyt techniczny z pomiarem parametrów pracy.
Najczęstsze pytania o serwis Technotrans beta.c 280 L
Co daje pomiar przegrzania i dochłodzenia?
Ta para wartości opisuje napełnienie układu i pracę elementu rozprężnego. Niskie przegrzanie oznacza ryzyko powrotu cieczy do sprężarki i przyspieszone zużycie łożysk. Niskie dochłodzenie wskazuje najczęściej na niedobór czynnika albo na ograniczony odbiór ciepła w skraplaczu. Obie liczby razem pozwalają odróżnić ubytek czynnika od problemu z regulacją, dlatego zawsze trafiają do protokołu razem z ciśnieniami i temperaturami otoczenia.
Dlaczego alarm wysokiego ciśnienia wraca mimo czystego skraplacza?
Ponieważ ciśnienie skraplania zależy nie tylko od czystości lamel, ale też od temperatury powietrza, które agregat zasysa. Recyrkulacja gorącego powietrza, zabudowa wokół urządzenia i wysoka temperatura pod stropem hali potrafią podnieść tę wartość bardziej niż warstwa kurzu. Zanim zaplanujesz kolejne czyszczenie, warto zmierzyć temperaturę na wlocie i wylocie skraplacza oraz porównać ją z temperaturą otoczenia.
Jak często powinien odbywać się pomiarowy przegląd chillera Technotrans?
Przy pracy ciągłej rozsądnym rytmem są dwa przeglądy w roku: jeden przed sezonem wysokich temperatur, drugi po nim. Taki układ pokazuje urządzenie w dwóch skrajnych warunkach i ujawnia zmiany parametrów, których pojedyncza wizyta nie wychwyci. Przy pracy sezonowej wystarczy jeden przegląd, jednak zawsze przed okresem największego obciążenia, a nie po jego zakończeniu.
Czy pomiary wymagają zatrzymania urządzenia?
Większość zakresu wykonujemy przy pracującym agregacie, ponieważ tylko wtedy powstają miarodajne dane o ciśnieniach, temperaturach i prądach. Krótkie postoje potrzebne są przy kontroli połączeń elektrycznych, czyszczeniu filtrów oraz przy próbach zabezpieczeń. Termin uzgadniamy tak, aby te czynności zmieściły się w planowanej przerwie technologicznej.
Podsumowanie
Sprawny agregat i agregat pracujący na granicy wyglądają identycznie, dopóki nie zmierzysz ciśnień, ΔT, przegrzania i prądów. Serwis agregatu Technotrans beta.c 280 L kończy się u nas liczbami, które można porównać przy kolejnej wizycie i wykorzystać przy planowaniu modernizacji. Zamów pomiar parametrów pracy: +48 501 179 381, +48 536 577 385, info@coldway.pl. Pełny zakres znajdziesz w opisie usług serwisu chillerów oraz modernizacji instalacji wody lodowej.
