Serwis chiller Ferroli RGA IR 200.2 od strony pomiarowej
Serwis chiller Ferroli RGA IR 200.2 to zestaw czynności diagnostycznych i konserwacyjnych dla agregatu wody lodowej z dwiema sprężarkami scroll pracującymi w jednym obiegu chłodniczym. Obejmuje kontrolę szczelności, pomiar ciśnień i temperatur pracy, czyszczenie skraplacza, weryfikację strony wodnej oraz protokół z wynikami odczytów.
Właściciele tych jednostek dzwonią zwykle w jednym momencie. Temperatura wody lodowej rośnie, sterownik zrzuca alarm wysokiego ciśnienia, a proces stoi. Tymczasem taka awaria rzadko zaczyna się tego dnia. Zwykle narasta miesiącami: w zapchanych lamelach skraplacza, w rozregulowanym przegrzaniu, w zapowietrzonym obiegu wody. Dlatego przegląd prowadzimy jako pomiar stanu układu, a nie jako obchód z listą odhaczonych pozycji.
Zakres przeglądu chillera Ferroli RGA IR 200.2
Co dokładnie robi serwisant podczas wizyty? Poniższa lista odpowiada zakresowi jednego pełnego przeglądu w ramach usługi serwis chillerów i agregatów wody lodowej.
- Przegląd wizualny jednostki: stan obudowy, mocowań sprężarek na wibroizolatorach, izolacji rurociągów oraz przepustów kablowych.

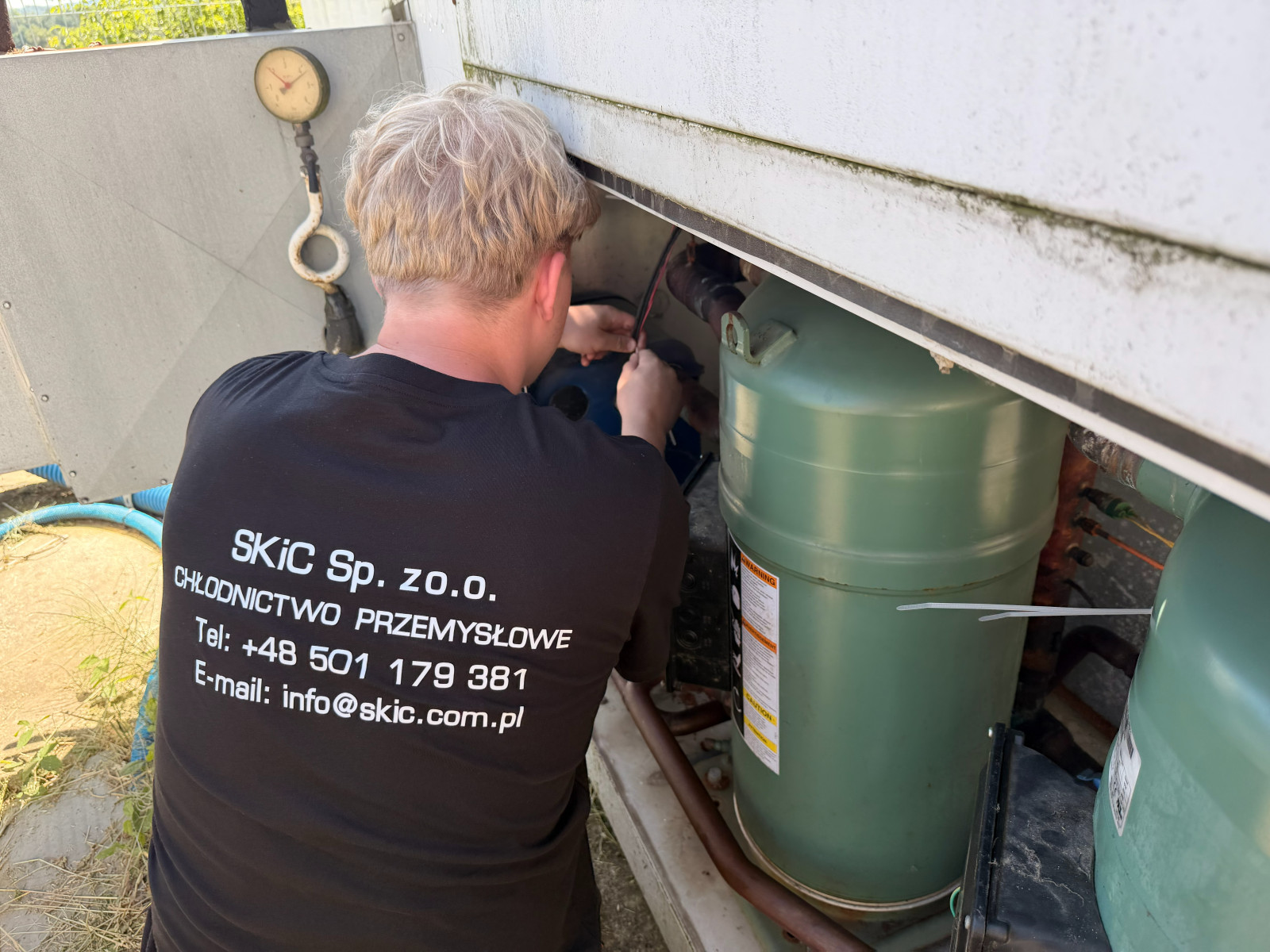

- Kontrola szczelności układu chłodniczego detektorem elektronicznym, ze szczególną uwagą na połączenia lutowane i przyłącza serwisowe.
- Pomiar ciśnień i temperatur pracy po stronie ssania oraz tłoczenia, z wyliczeniem przegrzania i dochłodzenia.
- Kontrola obu sprężarek scroll: pobór prądu na każdej fazie, temperatura tłoczenia, charakter pracy, poprawna kolejność faz.

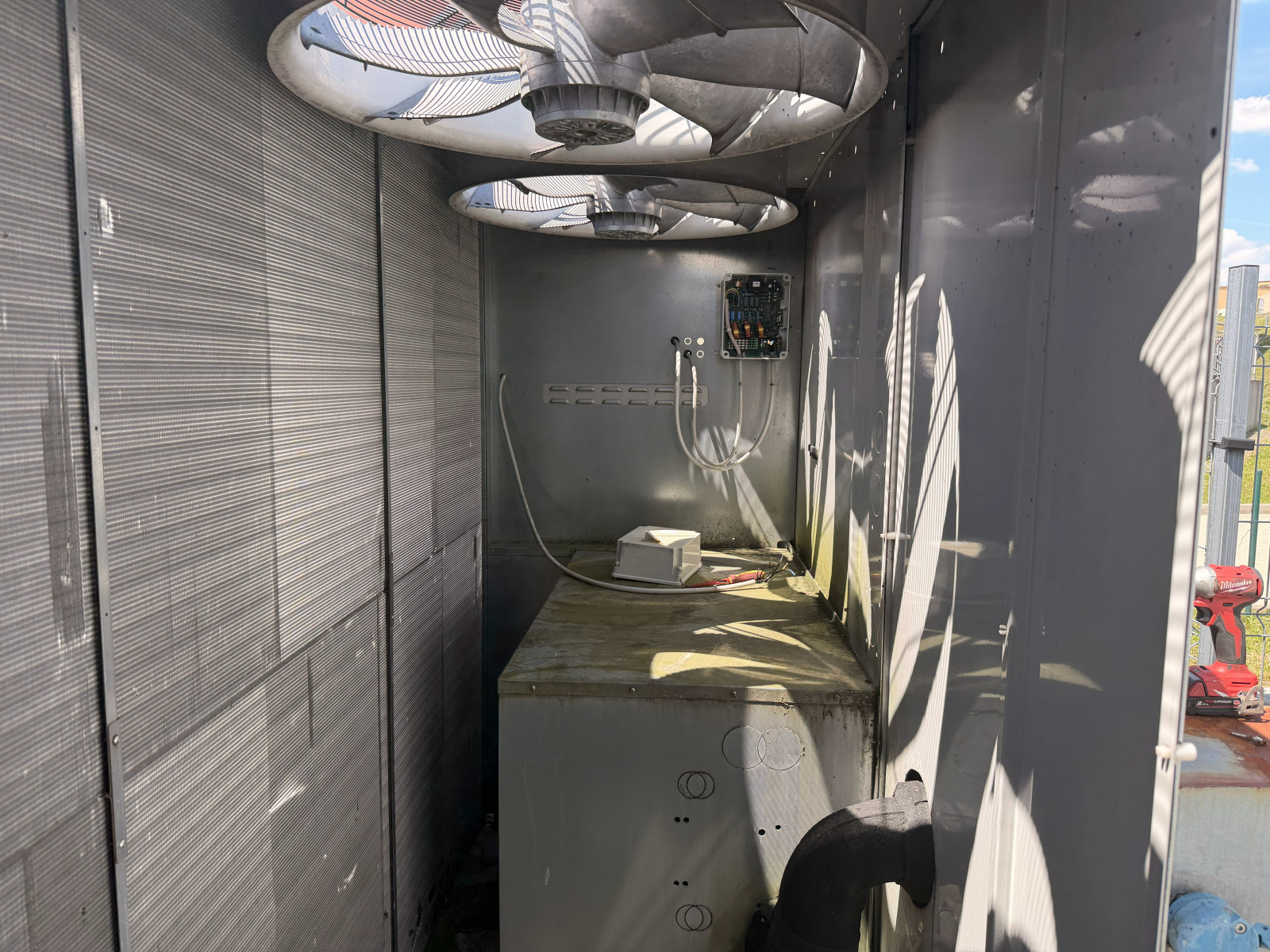

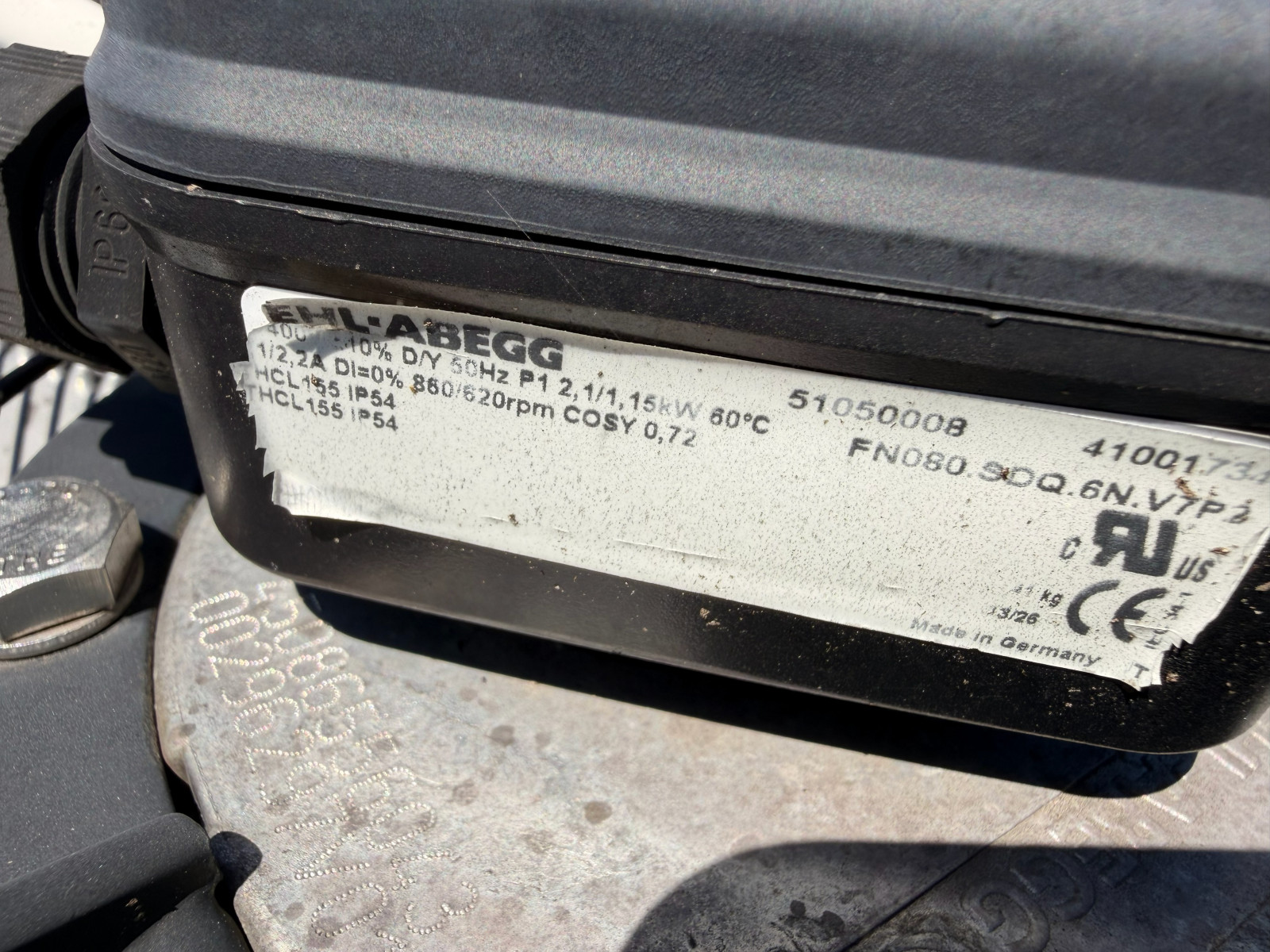

- Kontrola wentylatorów osiowych: luzy łożysk, drgania, stan układu regulacji ciśnienia skraplania.

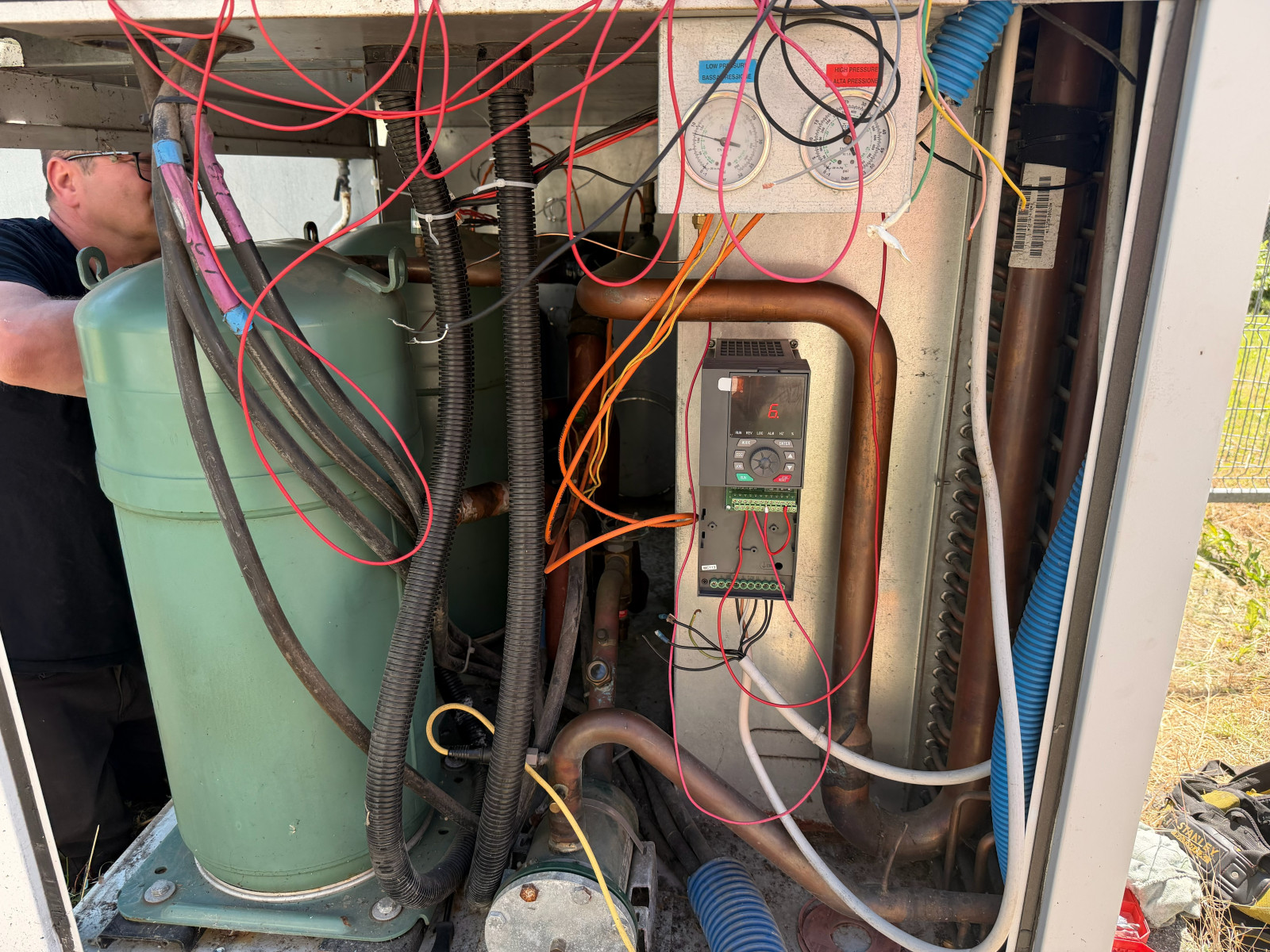

- Czyszczenie skraplacza lamelowego wraz z prostowaniem odkształconych lamel i usunięciem nalotu z sekcji dochłodzenia.
- Kontrola płytowego wymiennika ciepła: spadek ciśnienia po stronie wody, ΔT, objawy zarastania kamieniem lub biofilmem.
- Sprawdzenie przepływu wody oraz działania flow switch, łącznie z próbą wymuszonego zaniku przepływu.
- Kontrola filtrów: siatkowego po stronie wody i filtra odwadniacza po stronie czynnika, z pomiarem różnicy temperatur na filtrze.
- Kontrola zaworu rozprężnego i nastawy przegrzania, w wersji IR najczęściej zaworu termostatycznego.
- Pomiar parametrów elektrycznych: napięcia międzyfazowe, asymetria, pobór prądu, stan dokręcenia połączeń.
- Kontrola zabezpieczeń: presostat wysokiego i niskiego ciśnienia, presostat różnicowy wymiennika, zabezpieczenia silnikowe.

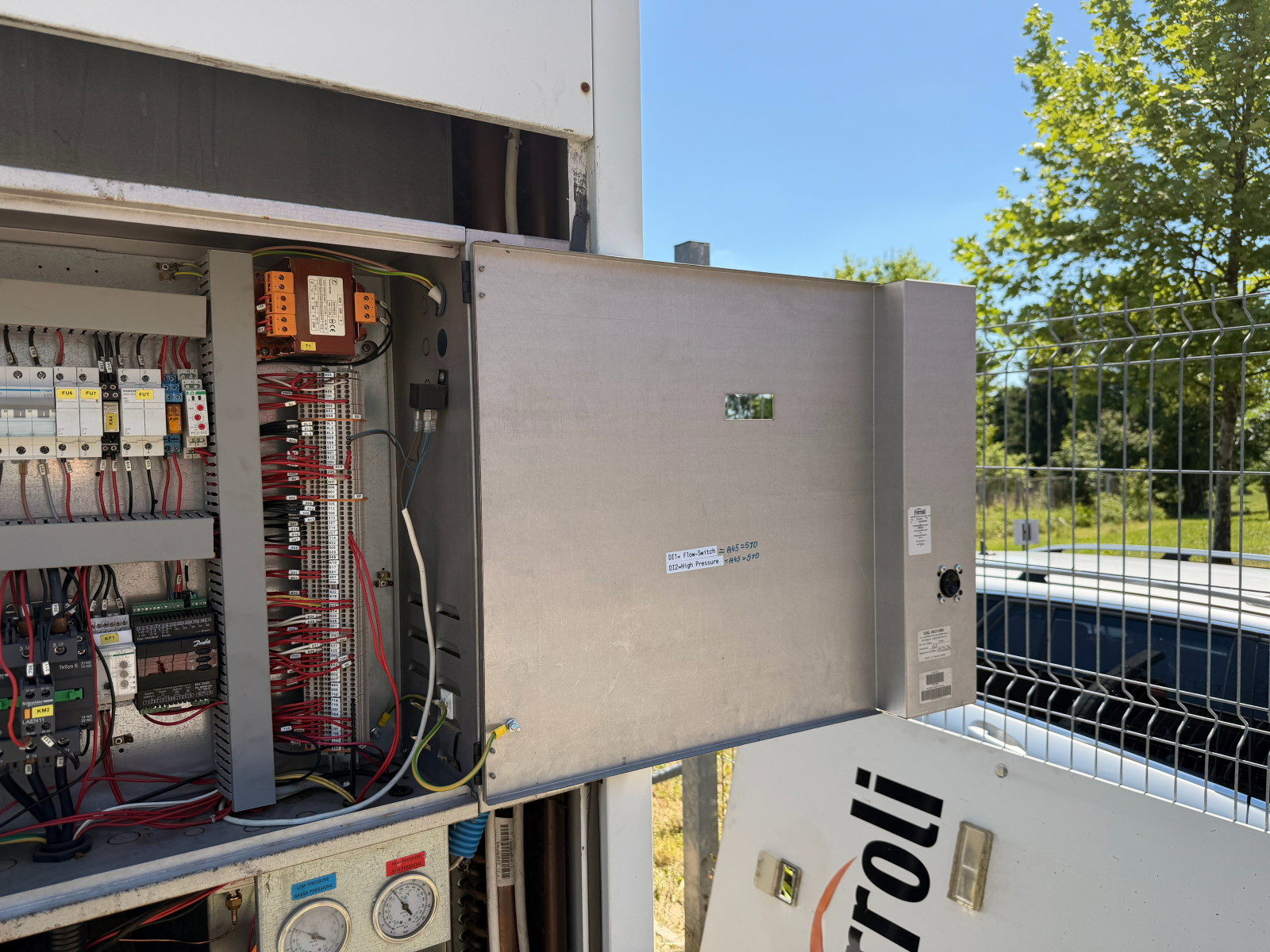

- Sprawdzenie automatyki i sterownika: nastawy, historia alarmów, zgodność wskazań czujników z pomiarem referencyjnym.
- Kontrola ilości czynnika chłodniczego R410A oraz stanu wziernika, jeśli jednostka jest w niego wyposażona.
- Test pracy pod obciążeniem i sporządzenie protokołu serwisowego z kompletem odczytów.
Dwie sprężarki scroll w jednym obiegu, czyli gdzie leży ryzyko
Jednostki serii RGA w wielkości 200.2 pracują w układzie dwóch sprężarek scroll na jednym obiegu chłodniczym. Rozwiązanie jest skuteczne w regulacji mocy, ma jednak konsekwencję, którą lepiej poznać przed awarią niż po niej. Nieszczelność w dowolnym punkcie obiegu wyłącza całe urządzenie, a nie połowę jego wydajności.
Z tego powodu w obiektach o wysokim wymaganiu ciągłości, takich jak chłodzenie serwerowni i centrów danych, traktujemy taką maszynę jako pojedynczy punkt awarii. Redundancję trzeba wtedy zapewnić na poziomie układu: drugim źródłem chłodu, buforem albo przepięciem hydraulicznym. Ta ocena jest częścią przeglądu, ponieważ sam protokół pomiarowy nie odpowie na pytanie, ile czasu ma służba techniczna w razie postoju.
Ciśnienia, przegrzanie i ΔT: pomiar zamiast domysłów
Warunki nominalne dla tej serii to woda 12/7 stopni Celsjusza przy powietrzu 35 stopni, czyli ΔT rzędu 5 K na wymienniku płytowym. Ten punkt odniesienia porządkuje całą diagnostykę. Jeżeli ΔT jest wyraźnie mniejsze przy pełnym obciążeniu, przez wymiennik płynie za dużo wody albo wymiana ciepła jest ograniczona.
Ciśnienia czytamy zawsze razem z temperaturami. Wysokie ciśnienie skraplania przy czystym skraplaczu wskazuje na nadmiar czynnika lub gaz nieskraplający się w układzie. Niskie ciśnienie parowania przy dużym przegrzaniu sugeruje niedobór czynnika, zatkany filtr odwadniacz albo niedomknięty zawór rozprężny. Natomiast małe przegrzanie przy niskim ssaniu to zwykle problem po stronie wody, nie po stronie czynnika.
Czyszczenie skraplacza chillera i kontrola wentylatorów

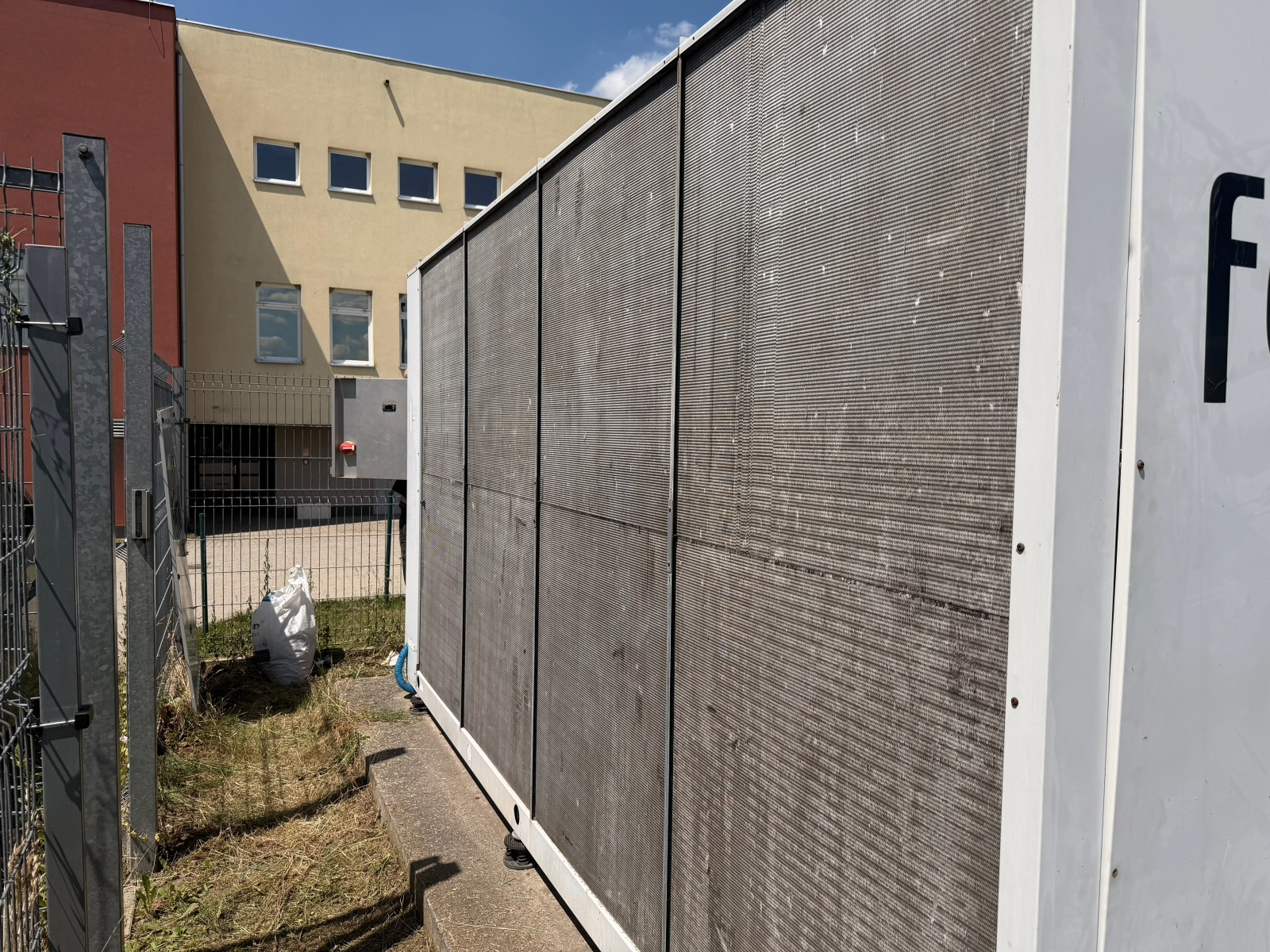

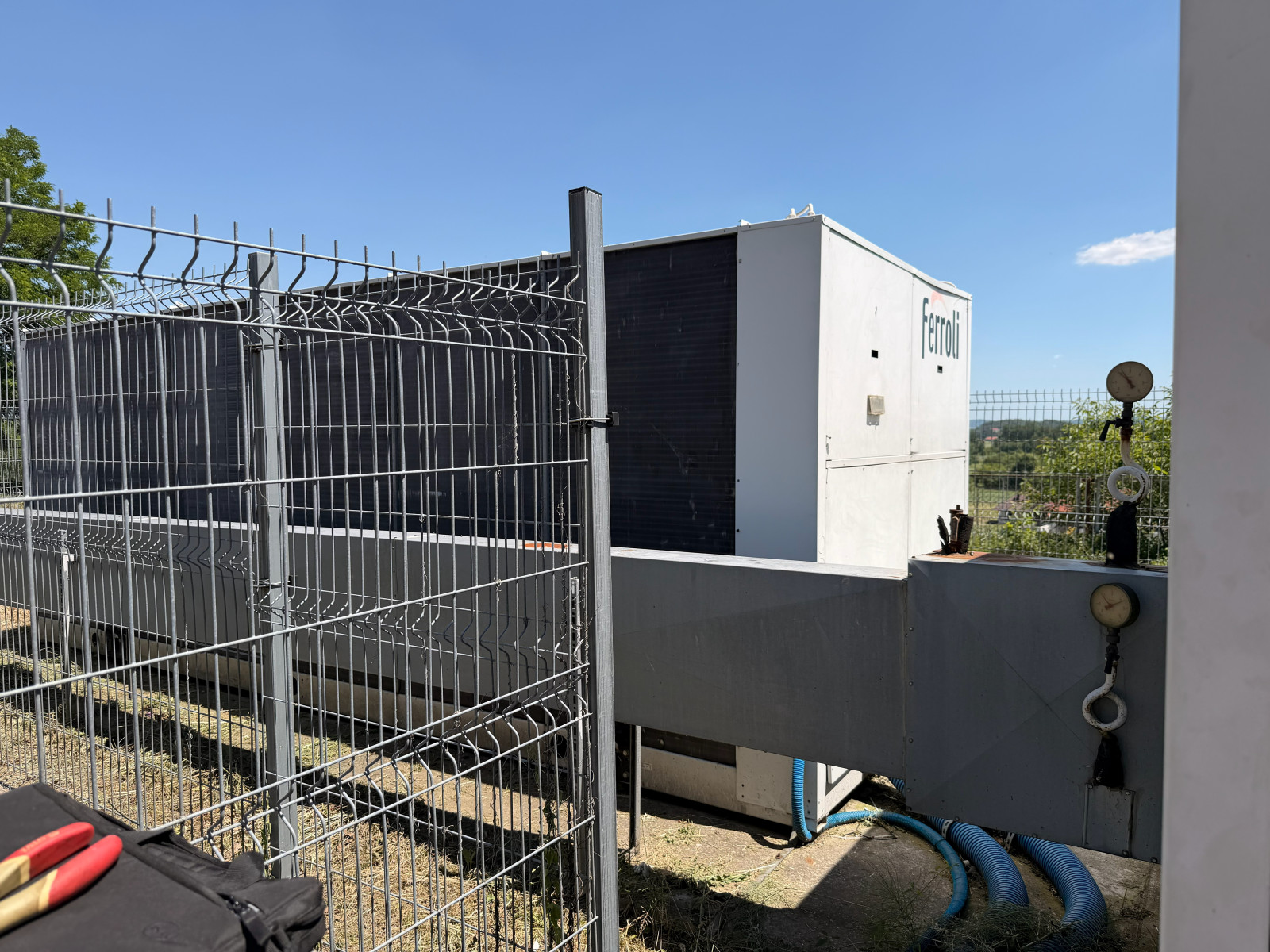

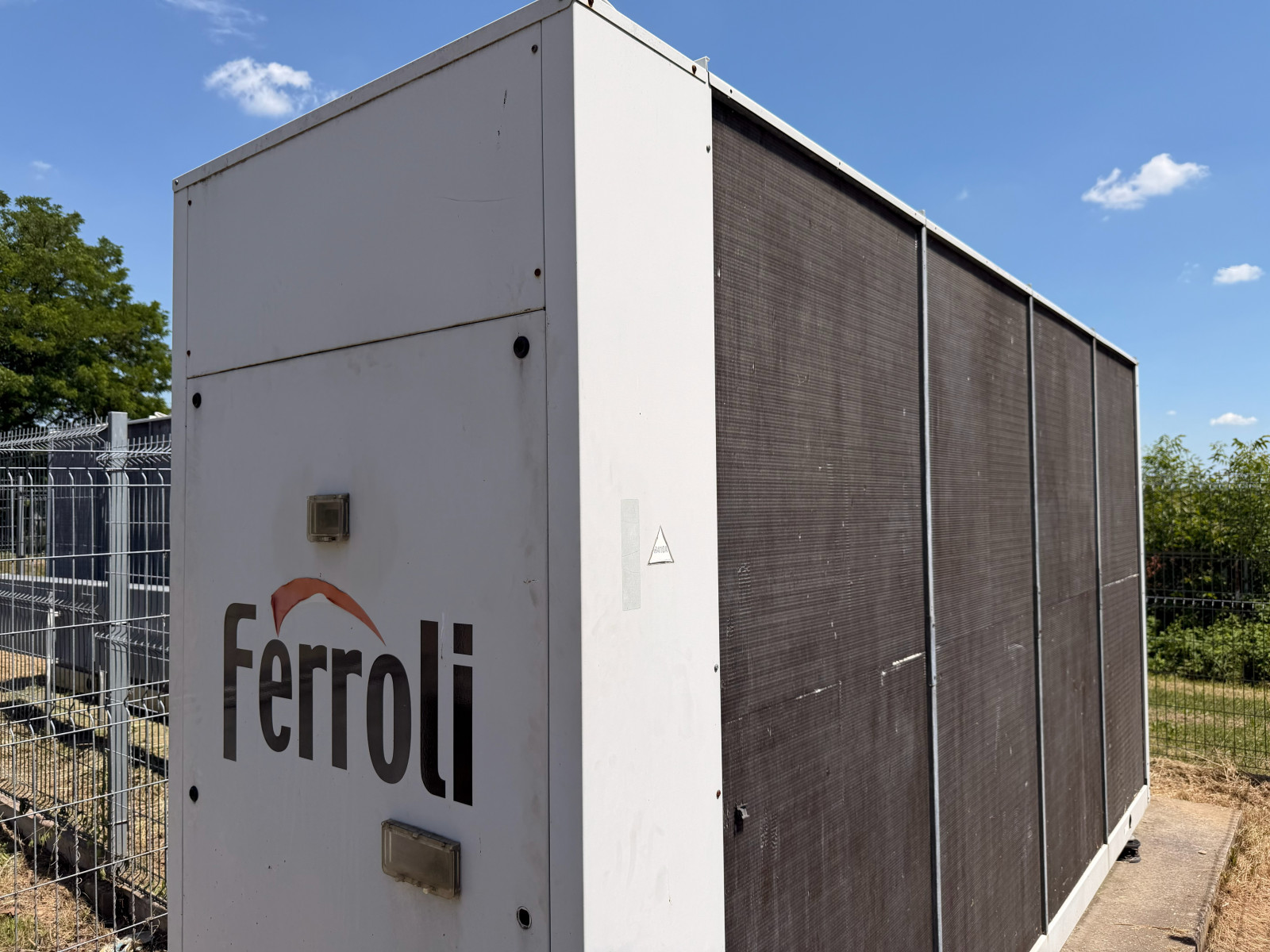

Skraplacz lamelowy z sekcją dochłodzenia odpowiada za większość spadków wydajności jednostek stojących na zewnątrz. Pyłki topoli, trawy, kurz z dróg technologicznych i tłuszcz z wyrzutni kuchennych osadzają się między lamelami. W efekcie rośnie ciśnienie skraplania, rośnie pobór prądu sprężarek, a przy upale sterownik zatrzymuje urządzenie na presostacie wysokiego ciśnienia.
Czyszczenie skraplacza chillera wykonujemy chemią dobraną do aluminium, zawsze pod prąd przepływu powietrza. Następnie powtarzamy pomiar ciśnienia skraplania w porównywalnych warunkach zewnętrznych. Różnica przed i po jest twardym dowodem skuteczności, a nie deklaracją. Przy okazji sprawdzamy luzy łożysk i drgania wentylatorów osiowych, gdyż to one najczęściej zapowiadają kolejną wizytę.
Strona wodna: wymiennik płytowy, przepływ i flow switch
Wymiennik płytowy w tej serii jest lutowany, ze stali nierdzewnej, więc nie da się go rozłożyć i wyczyścić mechanicznie. Zostaje płukanie chemiczne w obiegu zamkniętym. Dlatego jakość wody decyduje o żywotności całej jednostki, a kontrola twardości i zanieczyszczeń mechanicznych ma sens wcześniej niż po pierwszym zarośnięciu płyt.
Flow switch w chillerze bywa traktowany jak formalność, tymczasem jest ostatnim zabezpieczeniem przed zamrożeniem wymiennika. Sprawdzamy go czynnie, przez wymuszony zanik przepływu, a nie samym odczytem ze sterownika. Jeżeli podejrzewasz, że układ pracuje na granicy przepływu, zacznij od pomiaru, czyli od audytu technicznego układu wody lodowej.
Kontrola szczelności układu chłodniczego i ewidencja F-gazowa
Seria RGA pracuje na czynniku R410A, czyli na gazie fluorowanym objętym obowiązkiem ewidencji. Częstotliwość kontroli szczelności wynika z ekwiwalentu CO2 zawartego ładunku, a nie z mocy chłodniczej w kilowatach. Przy jednostkach tej wielkości ładunek zwykle plasuje maszynę w przedziale wymagającym regularnych, udokumentowanych kontroli.
Każdą kontrolę wpisujemy do karty urządzenia w Centralnym Rejestrze Operatorów. Warto znać wymogi rozporządzenia F-gazowego dotyczące kontroli szczelności układu chłodniczego, ponieważ odpowiedzialność za ewidencję spoczywa na operatorze instalacji, nie na firmie serwisowej.
Elektryka, automatyka i protokół serwisowy chillera

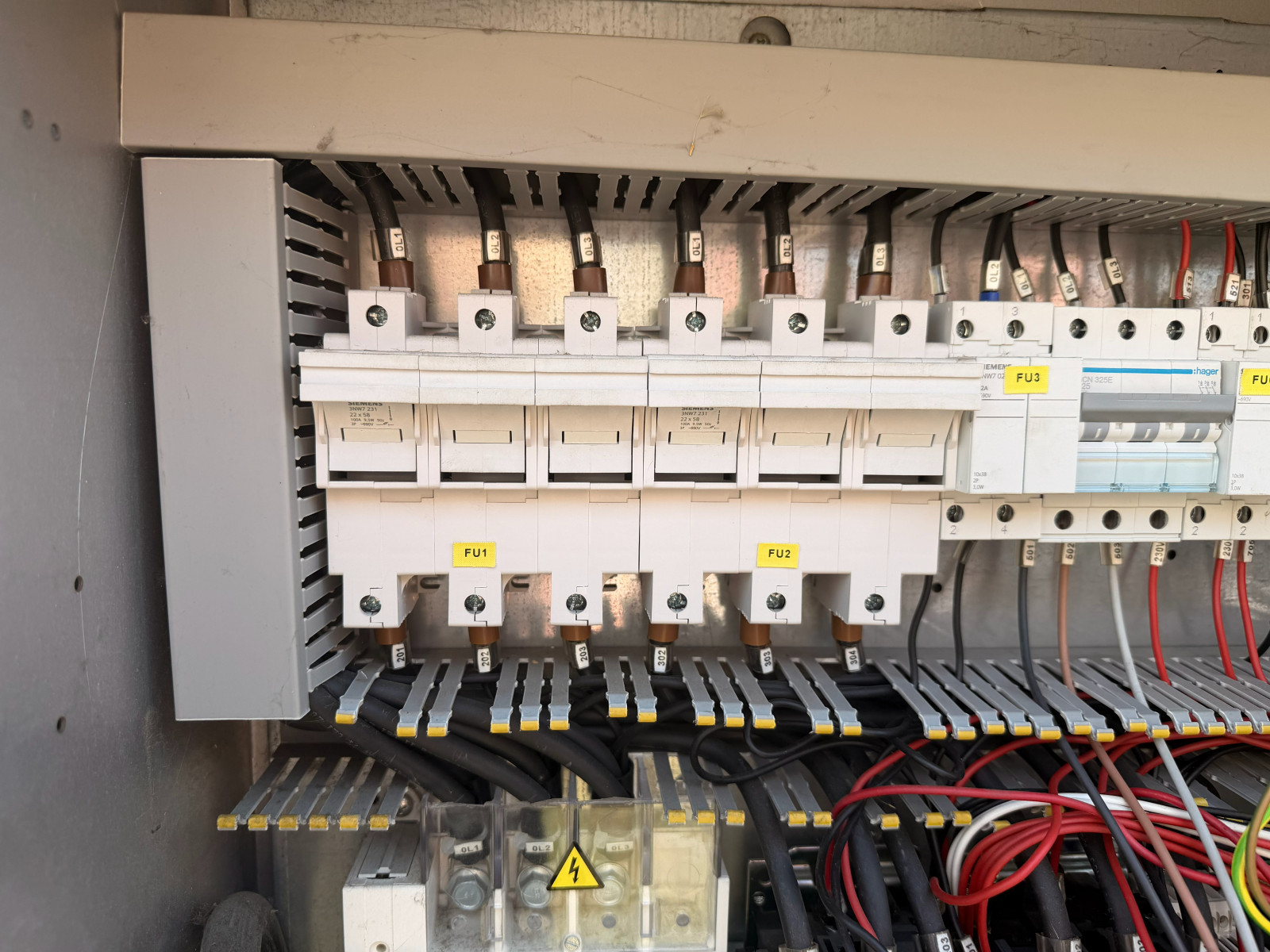

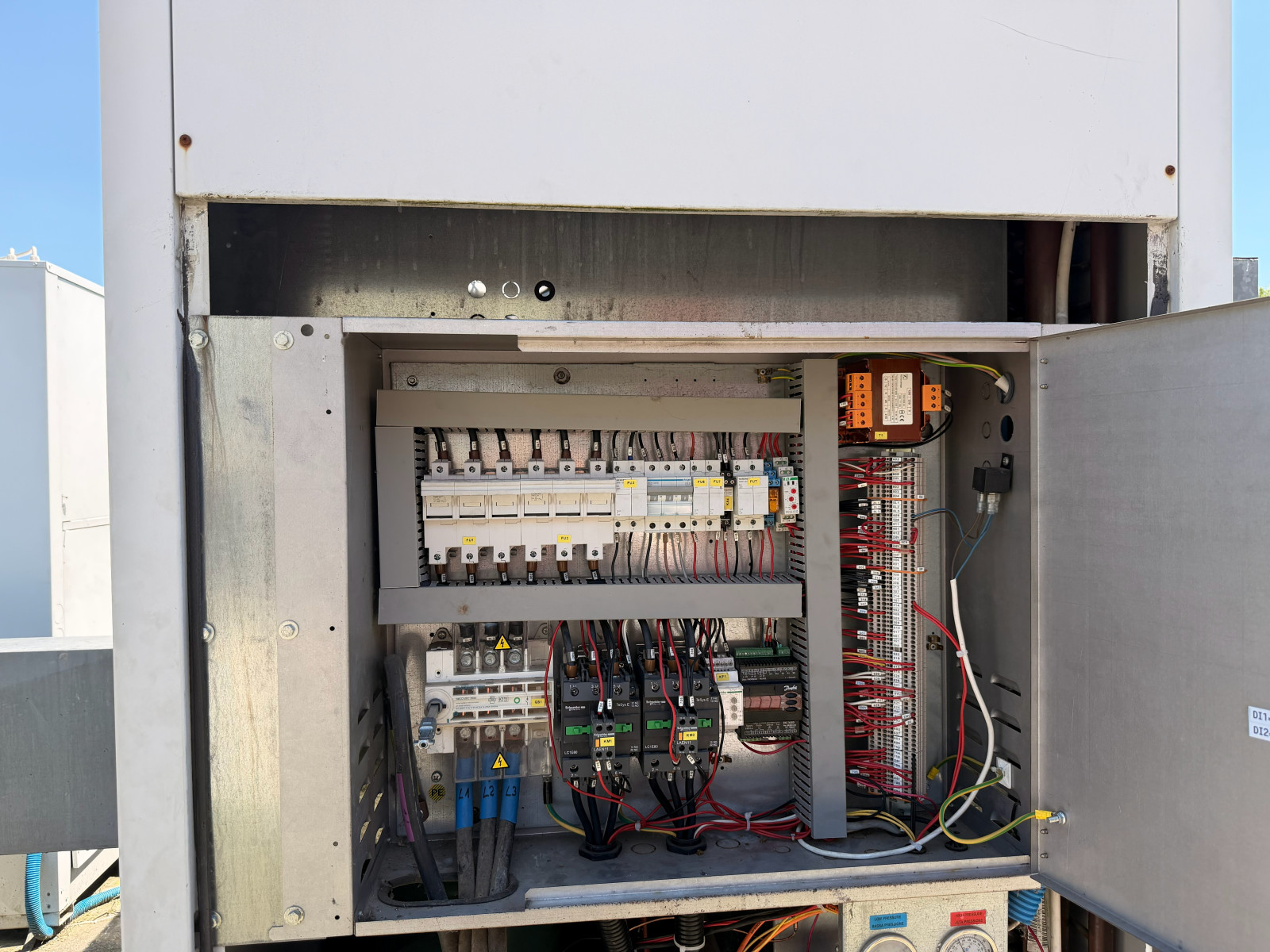

Pomiary elektryczne wykonujemy pod obciążeniem, bo dopiero wtedy widać asymetrię napięć i luźne połączenia. Nagrzana listwa i przebarwiony zacisk to typowy początek awarii stycznika, a w dalszej kolejności uzwojenia sprężarki. Sprawdzamy również nastawy zabezpieczeń oraz historię alarmów w sterowniku, ponieważ kolejność zdarzeń mówi więcej niż sam kod błędu.
Wizytę zamyka test pracy i protokół serwisowy chillera. To dokument decyzyjny, nie potwierdzenie obecności: zawiera odczyty, ocenę stanu podzespołów i rekomendacje z terminami. Na tej podstawie planujesz budżet zamiast reagować na alarm w środku sezonu. Jeżeli jednostka ma już swoje lata, wskazujemy w nim także sensowny zakres modernizacji instalacji wody lodowej.
Najczęstsze pytania o serwis chiller Ferroli RGA IR 200.2
Jak często wykonywać przegląd chillera Ferroli RGA IR 200.2?
Przy pracy sezonowej wystarczają zwykle dwie wizyty w roku: uruchomienie przed sezonem i przegląd po nim. Natomiast przy pracy całorocznej, na przykład w chłodzeniu technologicznym lub serwerowni, praktyką branżową są przeglądy kwartalne. Częstotliwość kontroli szczelności ustala się osobno, na podstawie ekwiwalentu CO2 ładunku czynnika, więc nie zawsze pokrywa się z harmonogramem konserwacji.
Czy serwis chiller Ferroli RGA IR 200.2 wymaga uprawnień F-gazowych?
Tak. Każda ingerencja w obieg chłodniczy, w tym kontrola szczelności, uzupełnienie i odzysk R410A, wymaga certyfikatu personalnego oraz certyfikatu dla przedsiębiorstwa. Czynności po stronie wody, elektryki i automatyki formalnie certyfikatu nie wymagają. W praktyce jednak rozdzielanie tych zakresów między dwie ekipy wydłuża diagnostykę i utrudnia ustalenie przyczyny awarii.
Co oznacza zbyt małe ΔT na wymienniku płytowym?
Zbyt małe ΔT przy pełnym obciążeniu oznacza, że przez wymiennik płynie więcej wody, niż wynika z bilansu, albo że wymiana ciepła jest ograniczona. Pierwsza przyczyna to rozregulowana hydraulika i otwarte obejścia. Druga to zarastanie płyt kamieniem lub biofilmem. Rozróżnia je pomiar spadku ciśnienia na wymienniku wykonany razem z pomiarem przepływu.
Czy przegląd wymaga zatrzymania procesu?
Część czynności prowadzimy na pracującej jednostce, ponieważ pomiary ciśnień, temperatur i prądów mają sens wyłącznie pod obciążeniem. Zatrzymania wymagają natomiast czyszczenie skraplacza, praca przy zaciskach elektrycznych oraz test flow switch. W praktyce planujemy postój na kilka godzin, najczęściej poza szczytem obciążenia cieplnego, i uzgadniamy termin ze służbami utrzymania ruchu.
Serwis chiller Ferroli RGA IR 200.2 zaczyna się od pomiaru
Rzetelny przegląd tej jednostki opiera się na trzech filarach: pomiarze parametrów pod obciążeniem, drożnej wymianie ciepła po obu stronach oraz udokumentowanej szczelności obiegu R410A. Reszta wynika z tych trzech rzeczy. Umów przegląd lub diagnostykę awarii pod numerami +48 501 179 381 oraz +48 536 577 385, albo prześlij zdjęcie tabliczki znamionowej i ekranu sterownika na info@coldway.pl. Zakres i wycenę ustalamy po poznaniu warunków pracy układu.
