Chłodzenie maszyn do produkcji puszek a stabilność wymiaru

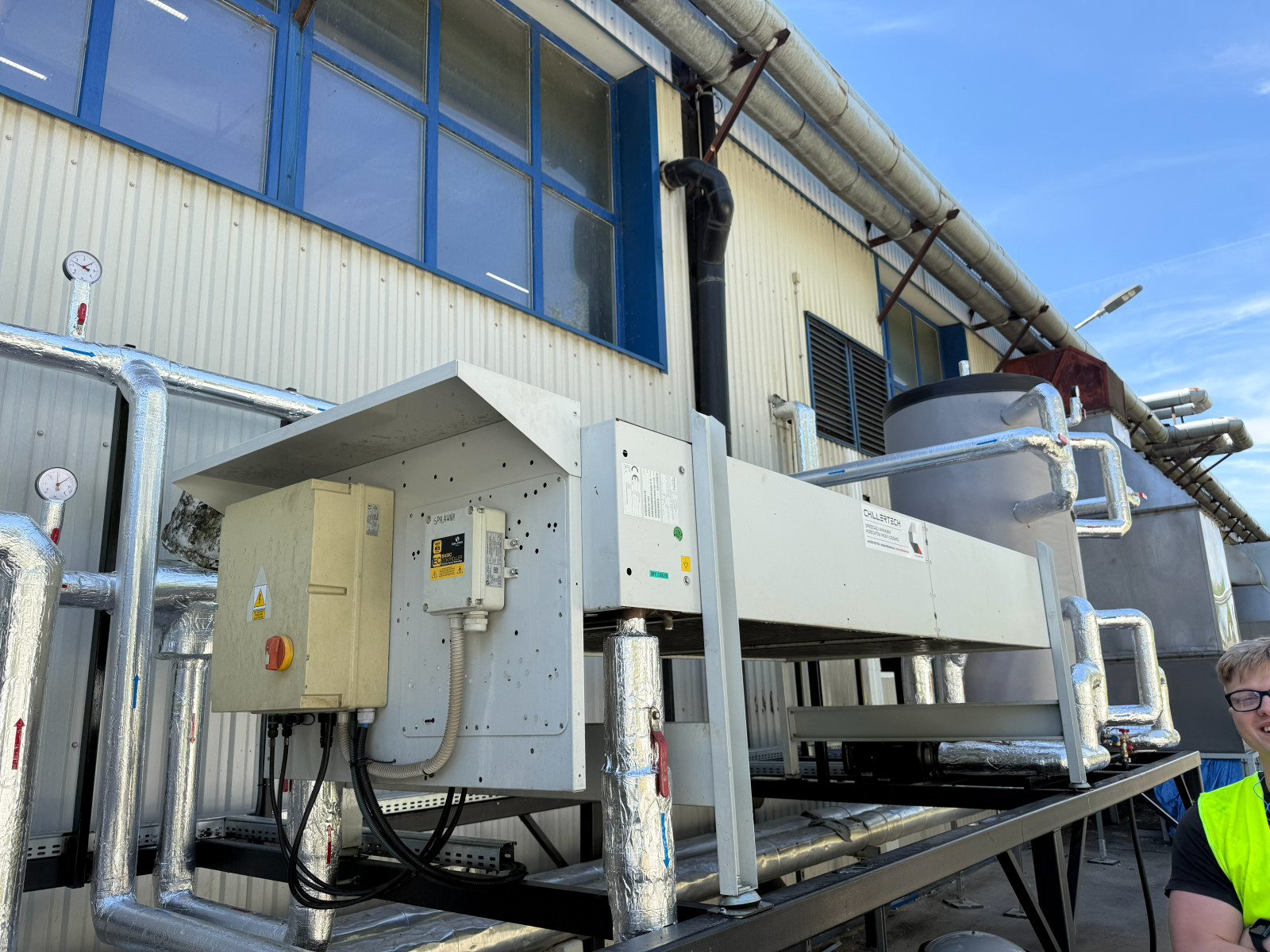

Chłodzenie maszyn do produkcji puszek to precyzyjne odprowadzanie ciepła procesowego z bodymakerów, sekcji lakierowania oraz układów hydraulicznych za pomocą wody lodowej o kontrolowanej temperaturze. Stabilny parametr cieplny decyduje o powtarzalności wymiaru puszki, trwałości oprzyrządowania i narzędzi oraz ciągłości pracy linii.
Na szybkiej linii puszkowej ciepło narasta nierównomiernie, ponieważ obciążenie zmienia się w rytmie cyklu produkcyjnego. Kiedy układ przestaje nadążać, temperatura emulsji rośnie, a wraz z nią liczba braków wymiarowych. Dlatego zaczynamy od pomiaru: analizujemy ΔT, spadki ciśnienia i profil obciążenia, zanim zaproponujemy jakąkolwiek zmianę. Dzięki temu decyzja o modernizacji opiera się na danych, nie na przeczuciu.
Skąd bierze się ciepło na linii puszkowej
Zanim dobierzesz moc chłodniczą, rozłóż bilans cieplny na pojedyncze źródła. Każde z nich oddaje ciepło w innym rytmie, dlatego suma chwilowa potrafi mocno odbiegać od średniej dobowej.
Na typowej linii puszkowej ciepło pochodzi z:
- Bodymakera i sekcji wyciągania ścianki: tarcie podczas ironingu generuje największy strumień, który przejmuje emulsja chłodząco smarująca.
- Układów hydraulicznych i serwonapędów: praca pod ciśnieniem zamienia część energii na ciepło oddawane do oleju, a następnie do wody lodowej.
- Lakierni oraz pieców utwardzających: strefy wokół pieców wymagają chłodzenia wałów i podzespołów, aby utrzymać stabilny parametr druku.
- Sprężarek, pomp próżniowych i szaf sterowniczych: to obciążenie ciągłe, mniejsze co do wartości, lecz stałe w czasie.
W efekcie profil obciążenia cieplnego nie jest płaski. Ponieważ zmienia się z prędkością linii, przewymiarowanie i niedowymiarowanie dają objawy pozornie podobne. Dopiero pomiar rozstrzyga, z którym przypadkiem masz do czynienia.
Dlaczego temperatura wody lodowej wpływa na wymiar puszki
Aluminium reaguje na temperaturę wyraźnie, ponieważ jego rozszerzalność cieplna jest wysoka. Kiedy emulsja jest za ciepła, ścianka puszki formuje się w innym wymiarze niż na zimno, a tolerancje na tej linii pozostają bardzo wąskie.
Temperatura medium wpływa też na film smarny. Zbyt wysoka obniża lepkość i przyspiesza zużycie narzędzi. Zbyt niska sprzyja kondensacji na elementach maszyny i pogarsza warunki na sekcji lakierowania. Dlatego chłodzenie linii do produkcji puszek celuje w wąskie pasmo, a nie w pojedynczą wartość.
Utrzymanie tego pasma wymaga stabilnego ΔT na wymiennikach oraz powtarzalnej regulacji wydajności. Bez tego setpoint na HMI pokazuje jedno, natomiast rzeczywista temperatura w punkcie procesu drugie.
Najczęstsze przyczyny utraty wydajności chłodzenia
Które usterki najczęściej odbierają moc układowi? Kolejność poniżej odpowiada częstości, z jaką spotykamy je podczas przeglądów pomiarowych na liniach przemysłowych.
- Zabrudzone wymienniki płytowe: osad i biofilm podnoszą opór cieplny, przez co ΔT spada, a temperatura medium rośnie mimo pełnej pracy agregatu.
- Niedobór przepływu i rozregulowana hydraulika: część maszyn dostaje za mało wody lodowej, natomiast inne są przepływowo przeciążone.
- Zła koncentracja lub jakość medium: nieprawidłowy roztwór i zużyte inhibitory pogarszają wymianę ciepła oraz obciążają pompy.
- Dryf automatyki i nieskalibrowane czujniki: setpoint jest utrzymywany pozornie, choć realna temperatura odbiega od odczytu.
- Zaniżona rezerwa mocy: układ dobrany na średnią, nie na szczyt cyklu, traci margines przy najwyższej prędkości linii.
Warto zauważyć, że wiele z tych przyczyn narasta powoli. Z tego powodu spadek wydajności bywa mylony z naturalnym zużyciem maszyn, a nie z układem chłodzenia.
Sprawność wymiany ciepła zależy wprost od stanu powierzchni płyt. Więcej o mechanizmie zanieczyszczania i doborze powierzchni znajdziesz w materiałach producenta, na przykład dla płytowych wymienników ciepła w obiegach wody lodowej.
Objawy, które sam zaobserwujesz przy HMI
Zanim zamówisz pomiary, część sygnałów wychwycisz z panelu i z hali. Są to obserwacje, które operator widzi codziennie, tylko rzadko łączy je z chłodzeniem.
- Braki wymiarowe rosną w godzinach najwyższej produkcji, a spadają przy niższej prędkości linii.
- Temperatura medium na HMI utrzymuje się powyżej setpointu mimo pełnego obciążenia agregatu.
- Chiller pracuje ciągle na maksimum, bez cyklu odciążenia.
- Spadek ciśnienia na filtrach i wymiennikach rośnie z tygodnia na tydzień.
- Na elementach maszyny pojawia się kondensacja, której wcześniej nie było.
Jeżeli rozpoznajesz taki wzorzec, pomiarowy przegląd układu wskaże źródło, zanim odbije się ono na wskaźnikach produkcji. Zamiast wymieniać podzespoły w ciemno, warto najpierw zmierzyć ΔT i przepływy w kilku punktach obiegu.
Redundancja i scenariusze awaryjne na linii ciągłej
Na linii pracującej w ruchu ciągłym pojedynczy agregat jest pojedynczym punktem awarii. Kiedy staje, zatrzymuje się cały proces, a koszt przestoju liczy się w godzinach produkcji, nie w cenie części.
Dlatego projektujemy układ z rezerwą i jasnym scenariuszem awaryjnym. W praktyce oznacza to podział mocy między jednostki, konfigurację N plus jeden tam, gdzie proces tego wymaga, oraz automatyczne przełączanie przy zaniku wydajności. Dzięki temu utrata jednego źródła nie zatrzymuje linii, lecz jedynie ogranicza margines.
Redundancję warto zaplanować pod realny profil obciążenia, a nie pod moc katalogową. W przeciwnym razie płacisz za rezerwę, której proces nie potrzebuje, albo brakuje jej dokładnie w szczycie cyklu. Nasz audyt techniczny układu chłodzenia zaczyna się właśnie od tego pomiaru.
Free cooling i redukcja zużycia energii
Duża część roku w polskim klimacie sprzyja odzyskowi chłodu z powietrza zewnętrznego. Free cooling przejmuje część lub całość obciążenia, gdy temperatura otoczenia jest wystarczająco niska, a sprężarki zwalniają albo wyłączają się.
Dla linii puszkowej to realna pozycja w rachunku energii, ponieważ chłodzenie pracuje tu przez większość doby. Co więcej, praca w trybie free cooling zmniejsza obciążenie sprężarek, dzięki czemu wydłuża się ich żywotność. Skalę oszczędności wyznacza jednak profil obciążenia i temperatura zasilania, dlatego każdą modernizację poprzedzamy pomiarem.
Jeżeli Twój układ działa na starszej automatyce, przejście na sterowanie z free coolingiem można wykonać etapami. Zakres takich prac opisuje modernizacja instalacji wody lodowej prowadzona bez zatrzymywania produkcji.
Audyt pomiarowy i modernizacja etapowa układu chłodzenia
Od czego zacząć, gdy chłodzenie linii przestaje domykać bilans? Zamiast od razu wymieniać agregat, prowadzimy uporządkowany audyt pomiarowy.
- Pomiar stanu wyjściowego: ΔT na wymiennikach, temperatury zasilania i powrotu, przepływy oraz spadki ciśnienia w newralgicznych punktach.
- Rozłożenie bilansu cieplnego: przypisanie strumieni ciepła do maszyn i wyznaczenie realnego profilu obciążenia.
- Analiza automatyki: weryfikacja setpointów, kalibracja czujników oraz ocena logiki regulacji.
- Plan modernizacji etapowej: kolejność prac według wpływu na wynik i możliwości wykonania bez przestoju.
Taki tryb pozwala inwestować tam, gdzie realnie brakuje mocy lub sprawności, a nie tam, gdzie awaria jest najbardziej widoczna. W rezultacie modernizacja etapowa rozkłada koszt w czasie i ogranicza ryzyko dla ciągłości produkcji. Jeżeli planujesz nową linię, ten sam pomiar stanowi podstawę projektu instalacji wody lodowej pod obciążenie.
Najczęstsze pytania o chłodzenie linii puszkowej
Jaka temperatura wody lodowej jest właściwa dla linii puszkowej?
Właściwy jest wąski przedział dobrany do konkretnego procesu, a nie jedna uniwersalna wartość. Temperatura musi utrzymać stabilny wymiar puszki i film smarny, jednocześnie nie wywołując kondensacji na maszynie. W praktyce ustala się ją na podstawie pomiaru ΔT w punkcie odbioru ciepła, ponieważ setpoint agregatu i realna temperatura procesu potrafią się różnić. Dlatego dobór zaczynamy od pomiarów, a nie od wartości katalogowej.
Czy jeden chiller wystarczy do zasilania całej linii?
Technicznie tak, jednak pojedynczy agregat staje się pojedynczym punktem awarii. Na produkcji ciągłej jego postój zatrzymuje cały proces, dlatego dla linii krytycznych projektujemy rezerwę mocy i scenariusz awaryjny. Konfiguracja N plus jeden lub podział obciążenia między jednostki utrzymuje produkcję nawet przy utracie jednego źródła. Zakres rezerwy dobiera się do profilu obciążenia, nie do mocy katalogowej.
Jak często czyścić wymienniki płytowe w układzie chłodzenia?
Częstość zależy od jakości medium, temperatury pracy oraz skłonności obiegu do osadzania. Zamiast sztywnego kalendarza lepiej sprawdza się kryterium pomiarowe: rosnący spadek ciśnienia i malejące ΔT sygnalizują, że powierzchnia wymiany traci sprawność. W ramach pomiarowego serwisu prewencyjnego monitorujemy te parametry i planujemy czyszczenie, zanim odbije się ono na temperaturze procesu.
Po czym poznać, że układ chłodzenia jest przewymiarowany lub niedowymiarowany?
Objawy bywają mylące, ponieważ oba przypadki dają wahania temperatury i braki wymiarowe. Niedowymiarowanie ujawnia się przy najwyższej prędkości linii, kiedy agregat pracuje ciągle na maksimum. Przewymiarowanie objawia się częstym taktowaniem sprężarek i niestabilną regulacją przy niskim obciążeniu. Rozstrzyga dopiero pomiar profilu obciążenia w pełnym cyklu produkcyjnym.
Chłodzenie maszyn do produkcji puszek: od pomiaru do wyniku
Stabilne chłodzenie maszyn do produkcji puszek to nie kwestia większej mocy, lecz utrzymania wąskiego pasma temperatury przy zmiennym profilu obciążenia. Decydują o tym stan wymienników, sprawna hydraulika, poprawna automatyka oraz zaplanowana rezerwa. Ponieważ wszystkie te elementy da się zmierzyć, modernizację warto oprzeć na danych, a nie na domysłach.
