Serwis chiller Carrier 30GX-162 jako procedura pomiarowa
Serwis chiller Carrier 30GX-162 to zaplanowany cykl czynności kontrolno-pomiarowych obejmujący dwa obiegi chłodnicze na czynniku R134a, sprężarki śrubowe, skraplacz powietrzny, parownik oraz sterownik Pro-Dialog. Wynikiem przeglądu nie jest sama wizyta technika, lecz zestaw zmierzonych parametrów odniesionych do warunków pracy maszyny.
Agregaty tej klasy pracują zwykle tam, gdzie przestój zatrzymuje proces albo podnosi temperaturę w pomieszczeniu technicznym. Degradacja wydajności rzadko przychodzi nagle. Najpierw rośnie ciśnienie skraplania, potem wydłuża się czas pracy sprężarek, a dopiero na końcu temperatura wody lodowej przestaje trzymać nastawę. Ponieważ każdy z tych objawów da się zmierzyć znacznie wcześniej, przegląd ma sens wyłącznie wtedy, gdy kończy się liczbami w protokole.
Co obejmuje serwis chiller Carrier 30GX-162 w praktyce?
Zakres wynika wprost z budowy maszyny, ponieważ dwuobiegowy agregat śrubowy kontrolujemy w czterech obszarach: termodynamicznym, elektrycznym, hydraulicznym i sterowniczym. Poniższa lista pokazuje, jakie dane zbieramy podczas jednej wizyty.
- Oględziny stanu technicznego zabudowy, ram, paneli i orurowania obu obiegów.

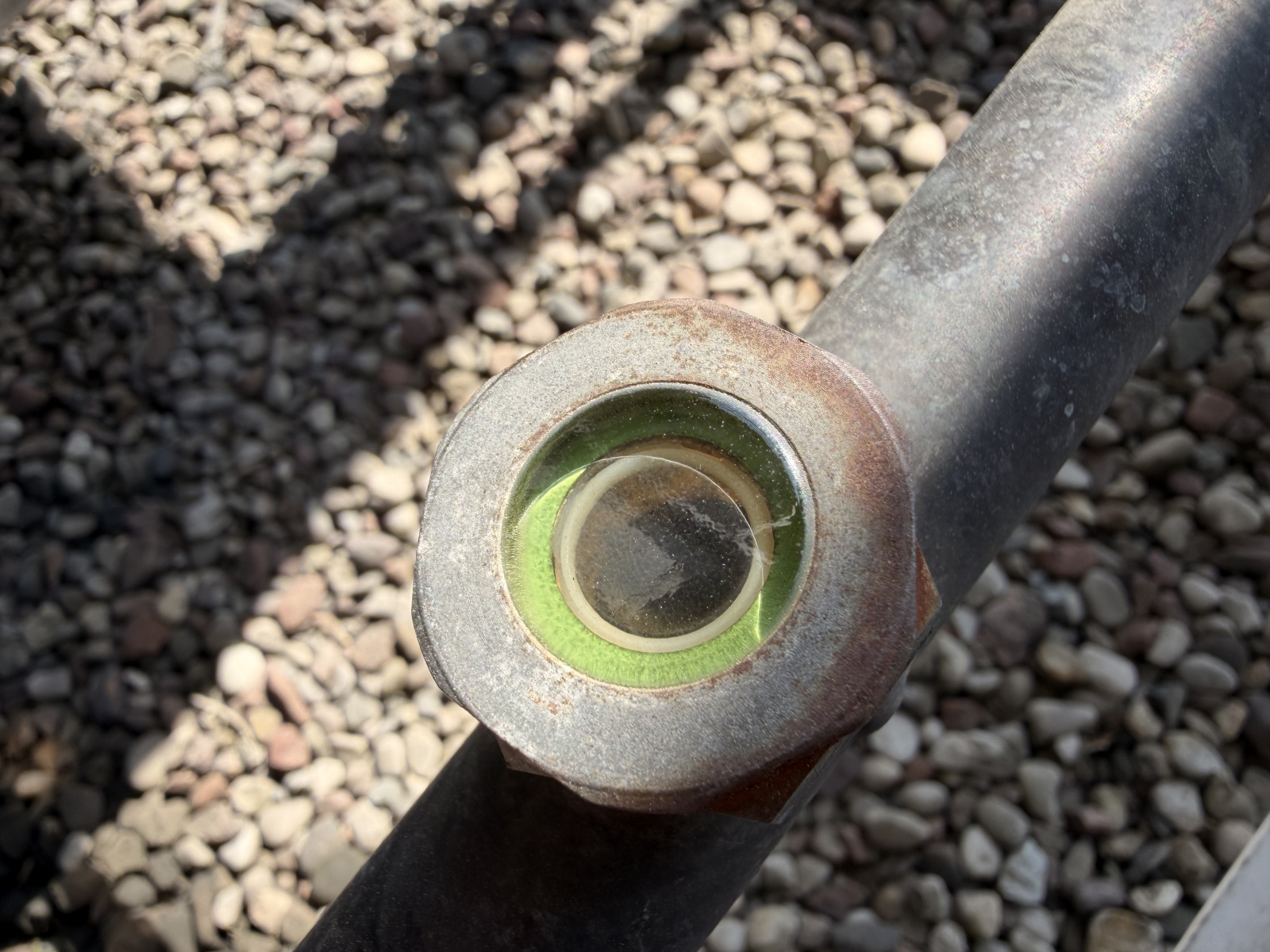

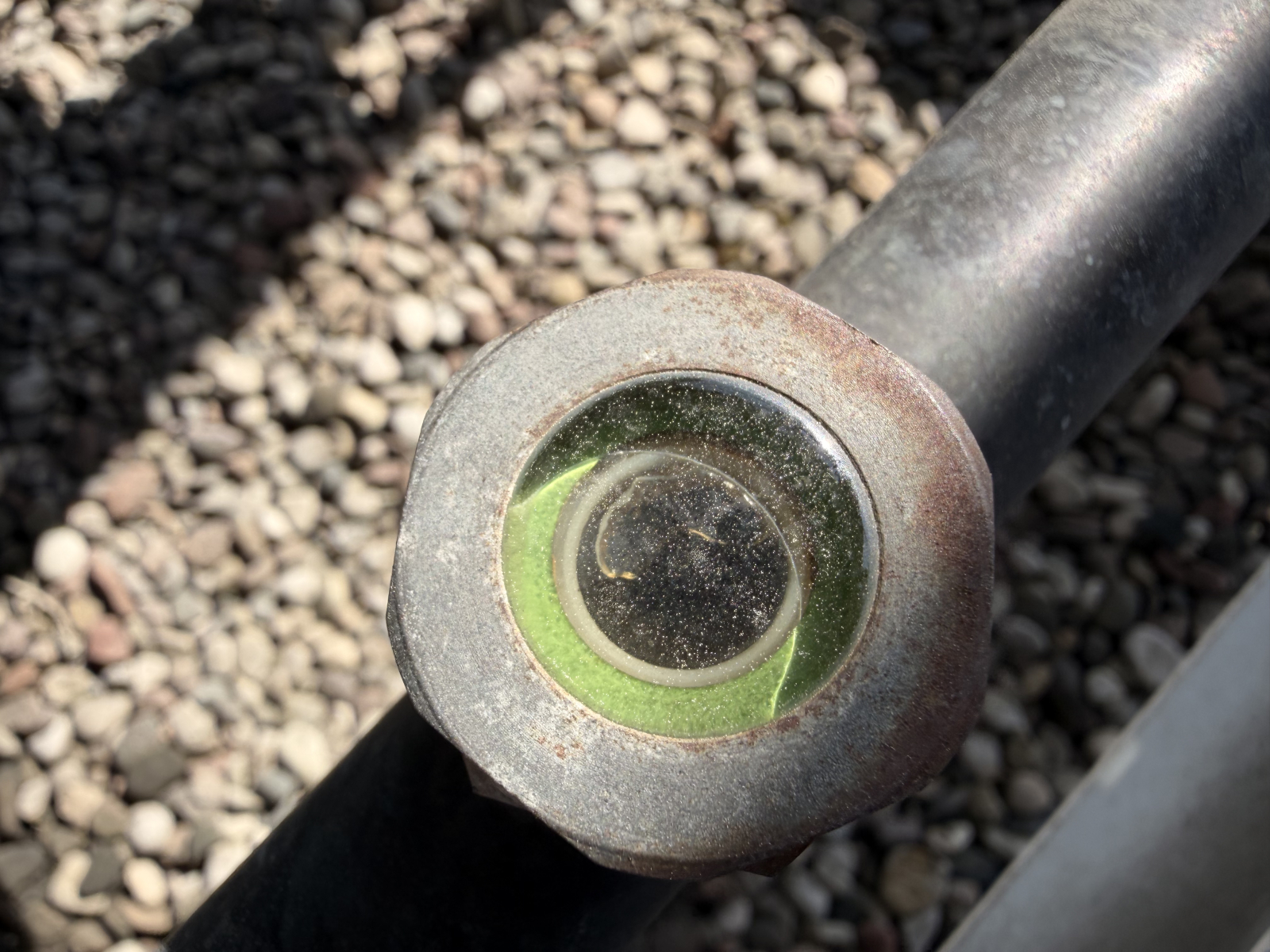

- Kontrola szczelności układu chłodniczego oraz weryfikacja ilości czynnika R134a.
- Pomiar ciśnień roboczych i temperatur czynnika po stronie ssania oraz tłoczenia.
- Sprawdzenie poziomu i stanu oleju sprężarek oraz pracy układów zaolejenia.
- Czyszczenie skraplacza powietrznego i kontrola wentylatorów skraplacza.
- Sprawdzenie parownika, przepływu wody lodowej, filtrów i armatury hydraulicznej.

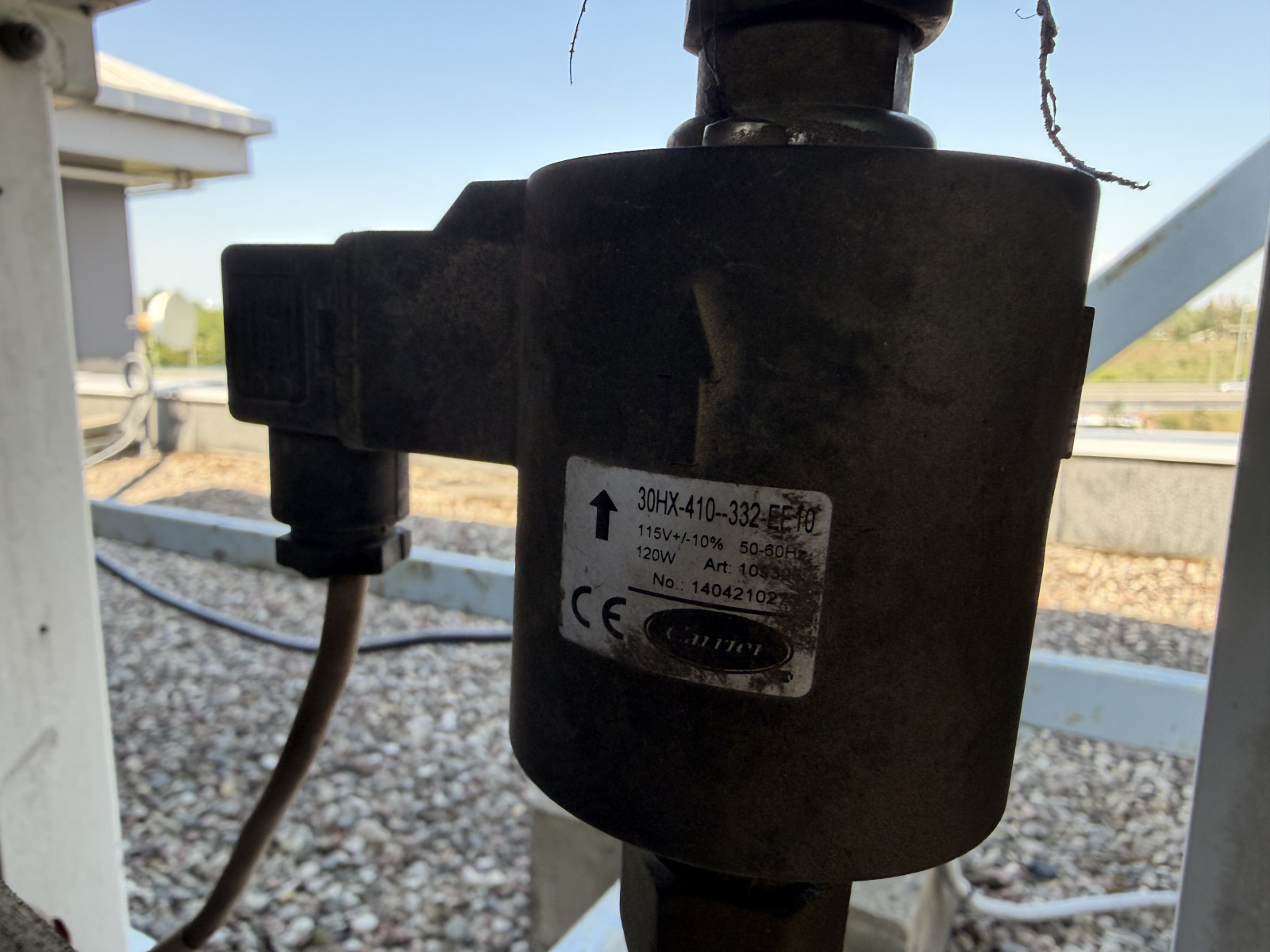

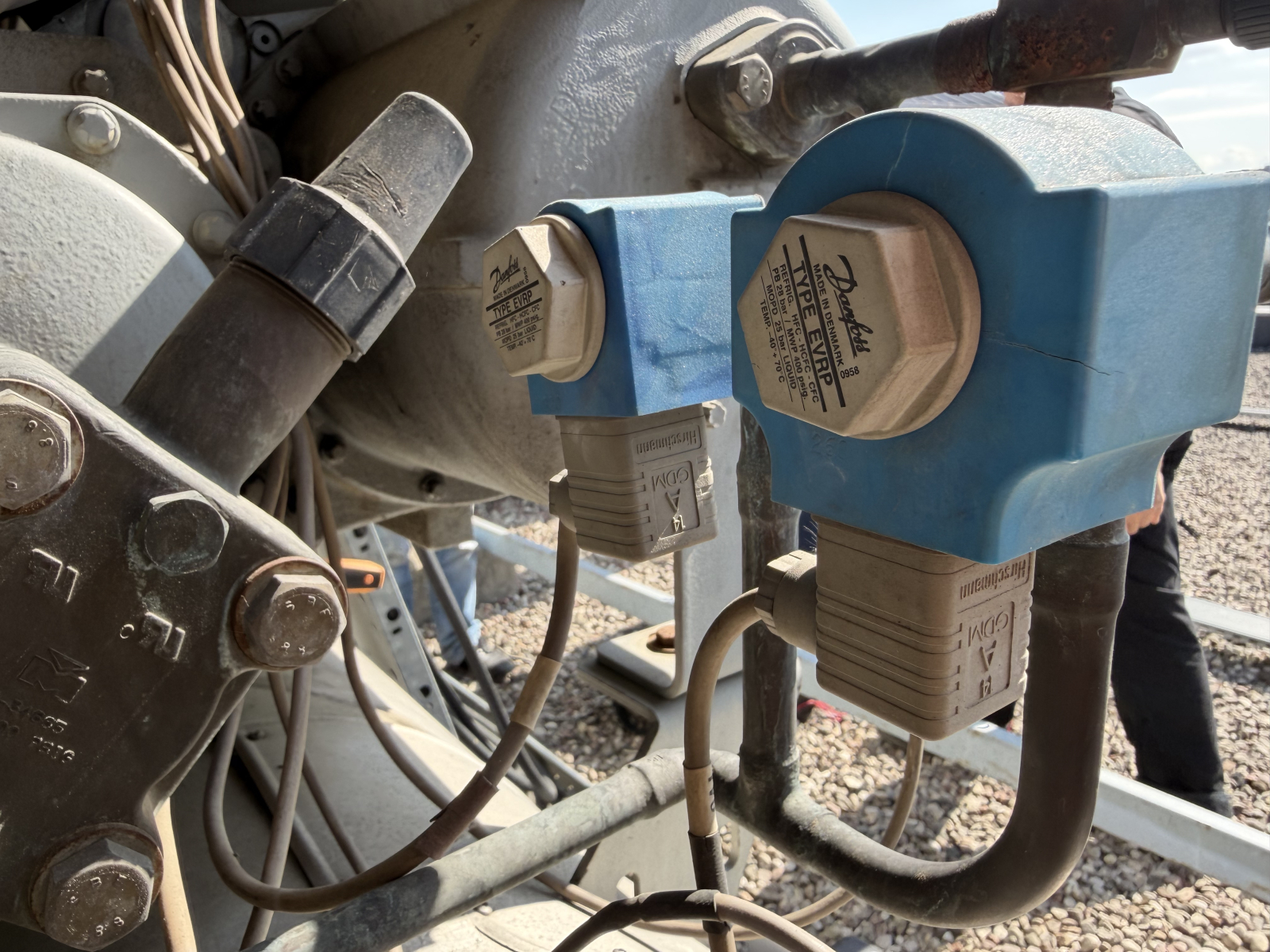

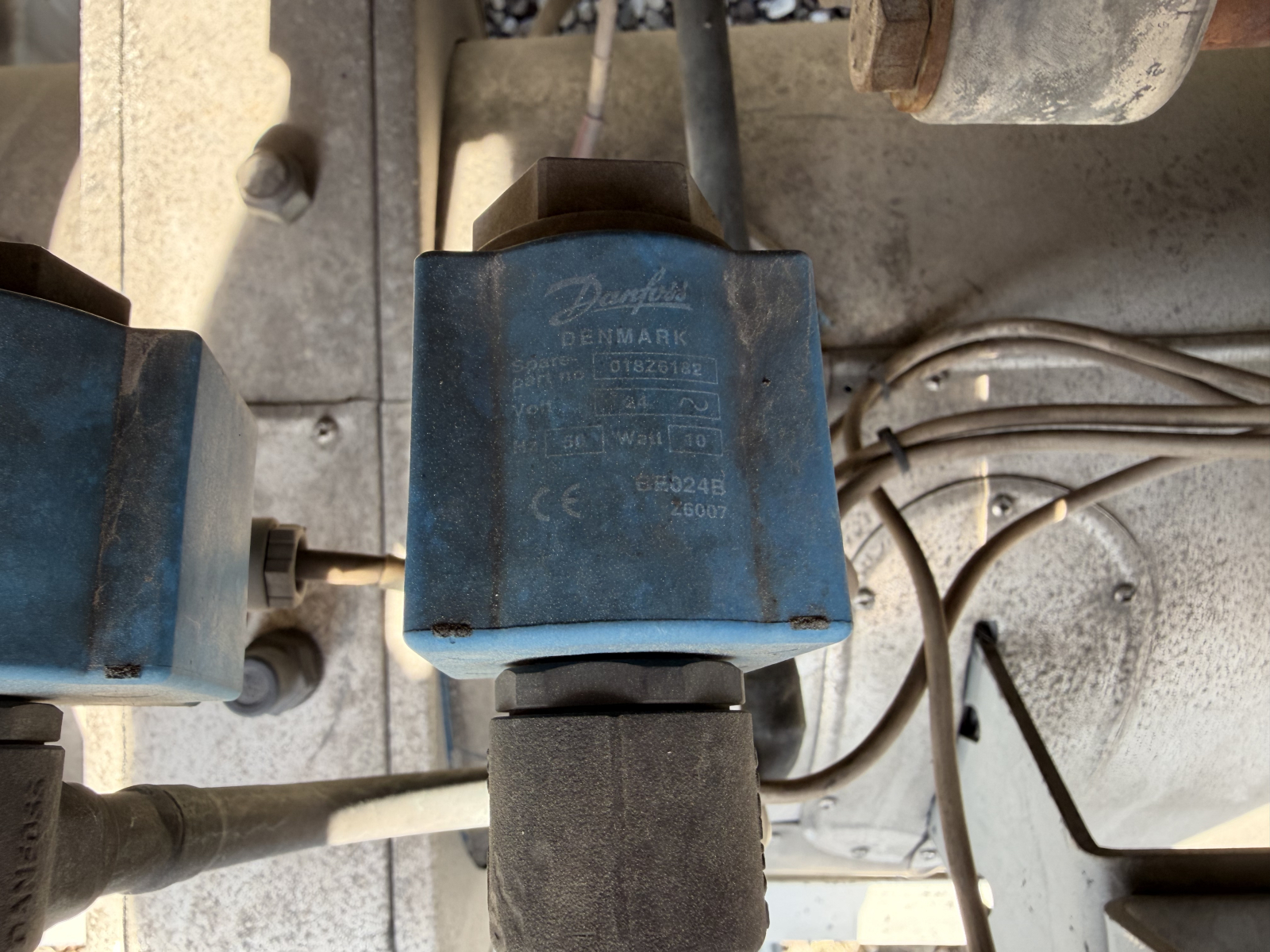

- Kontrola czujników temperatury i ciśnienia, zaworów oraz elementów regulacyjnych.

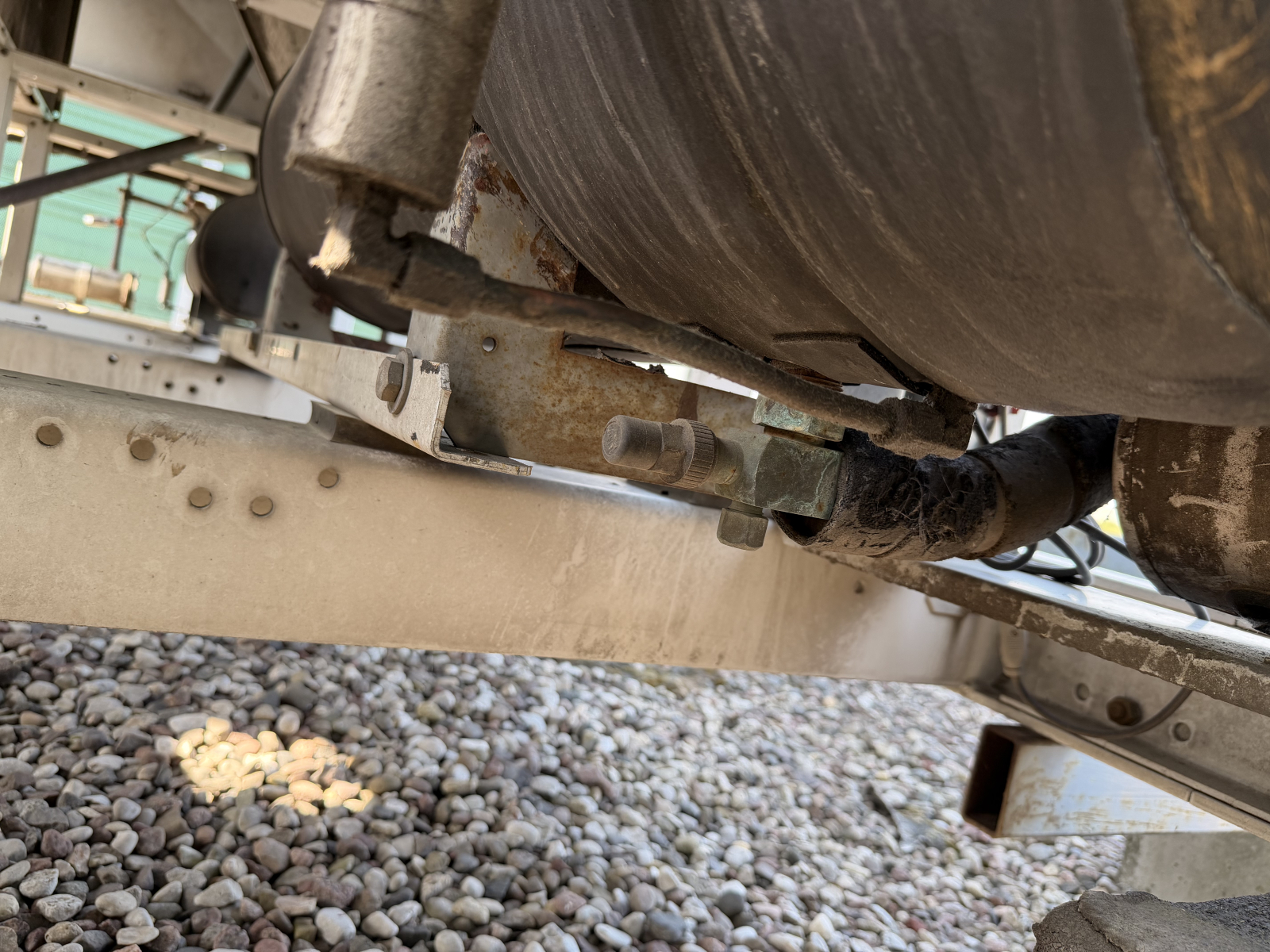

- Sprawdzenie nastaw zabezpieczeń wysokiego i niskiego ciśnienia.
- Diagnostyka sterownika Pro-Dialog wraz z odczytem i analizą historii alarmów.
- Pomiar napięć i prądów sprężarek, kontrola połączeń i zabezpieczeń elektrycznych.
- Test automatyki, próba pracy pod obciążeniem i ocena stabilności temperatury wody lodowej.
Każda pozycja kończy się wpisem liczbowym, dzięki czemu kolejny przegląd zaczyna się od porównania, a nie od zera.
Dwa obiegi chłodnicze i jeden bilans cieplny agregatu
Konstrukcja serii 30GX opiera się na dwóch niezależnych obiegach oddających chłód do wspólnego układu wody lodowej. Dlatego serwis chiller Carrier 30GX-162 zaczynamy od porównania obu obiegów przy tym samym obciążeniu. Jeżeli jeden pracuje z wyższym ciśnieniem skraplania, innym przegrzaniem albo krótszym cyklem, różnica wskazuje miejsce problemu, zanim pojawi się jakikolwiek alarm.
Podczas pomiarów zapisujemy ciśnienia i temperatury czynnika R134a, a następnie liczymy przegrzanie i dochłodzenie. W ten sposób oddzielamy ubytek czynnika od ograniczonego przepływu powietrza czy wody. Co więcej, taki zapis pozwala odnieść bieżący bilans cieplny do rzeczywistego profilu obciążenia obiektu, a nie do tabliczki znamionowej sprzed lat.

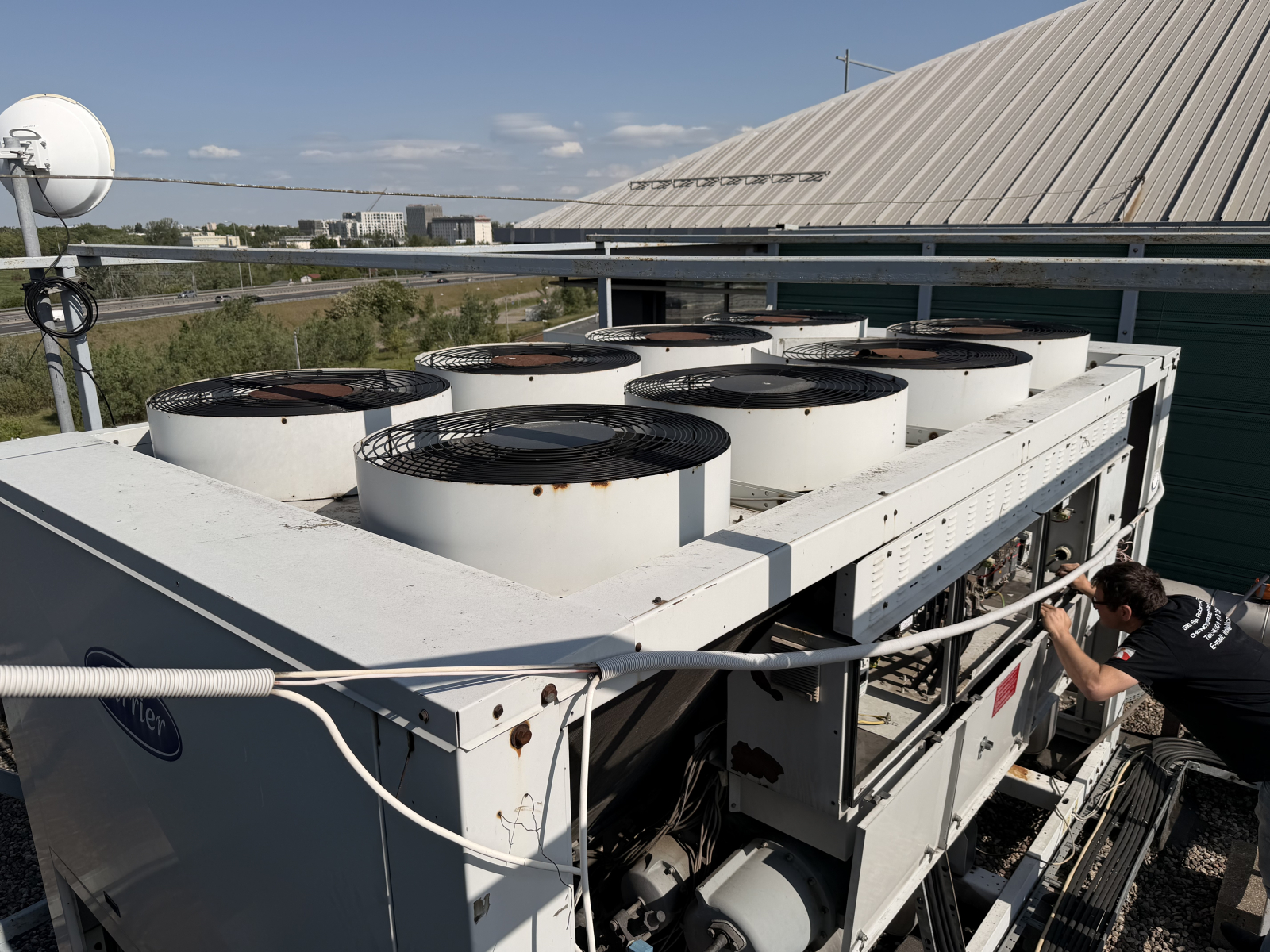

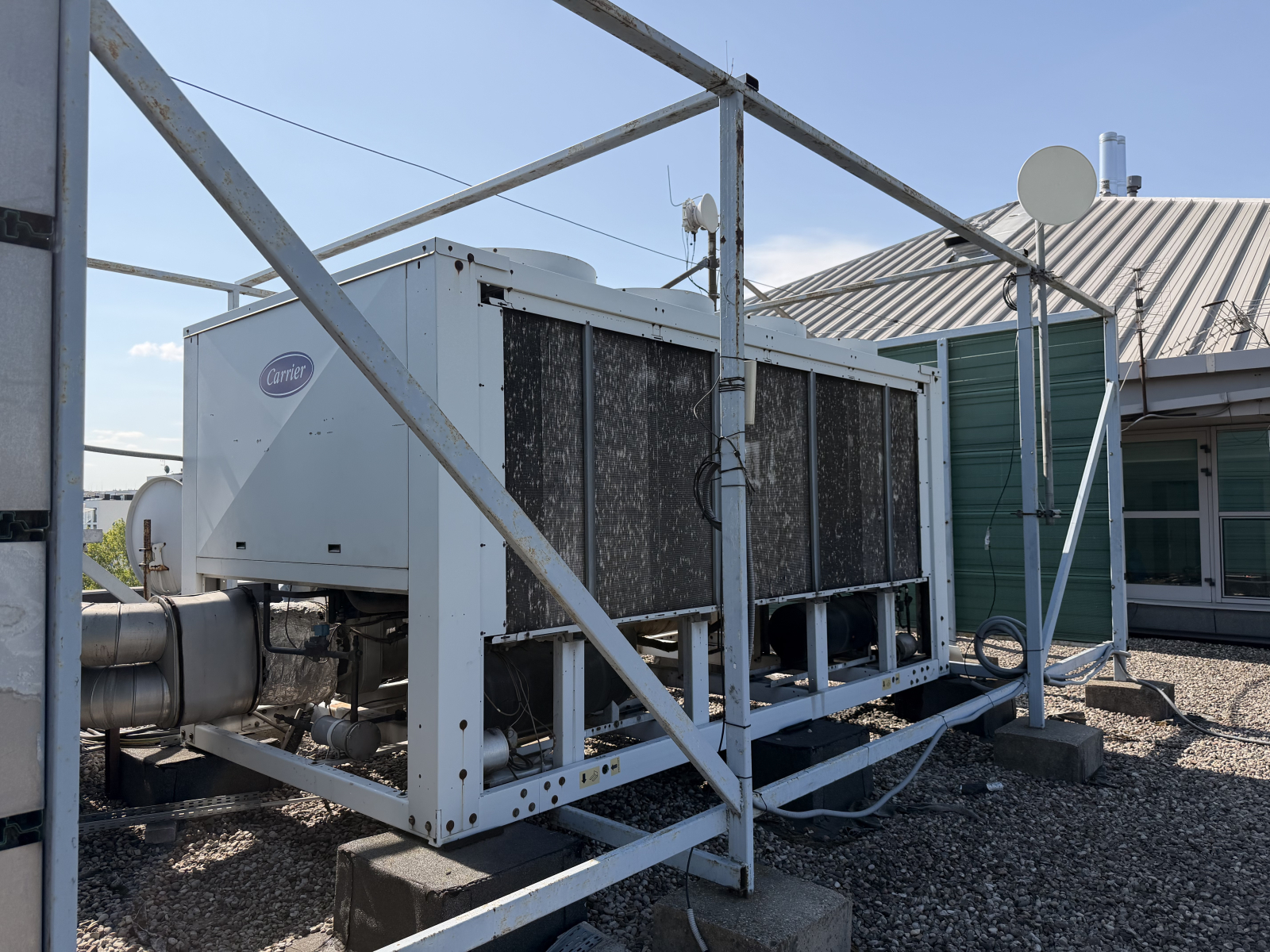

Skraplacz powietrzny i wentylatory: gdzie ucieka wydajność

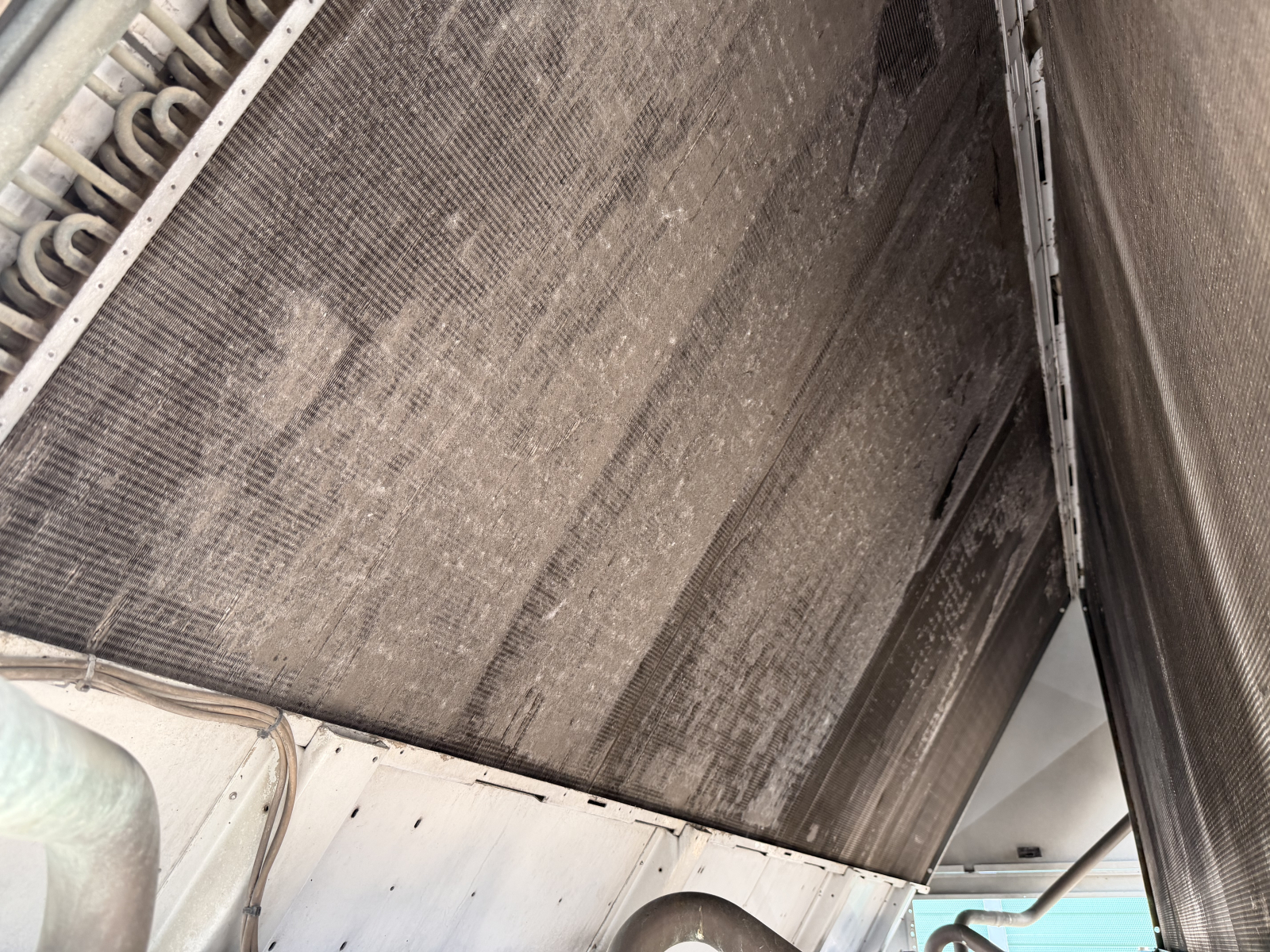

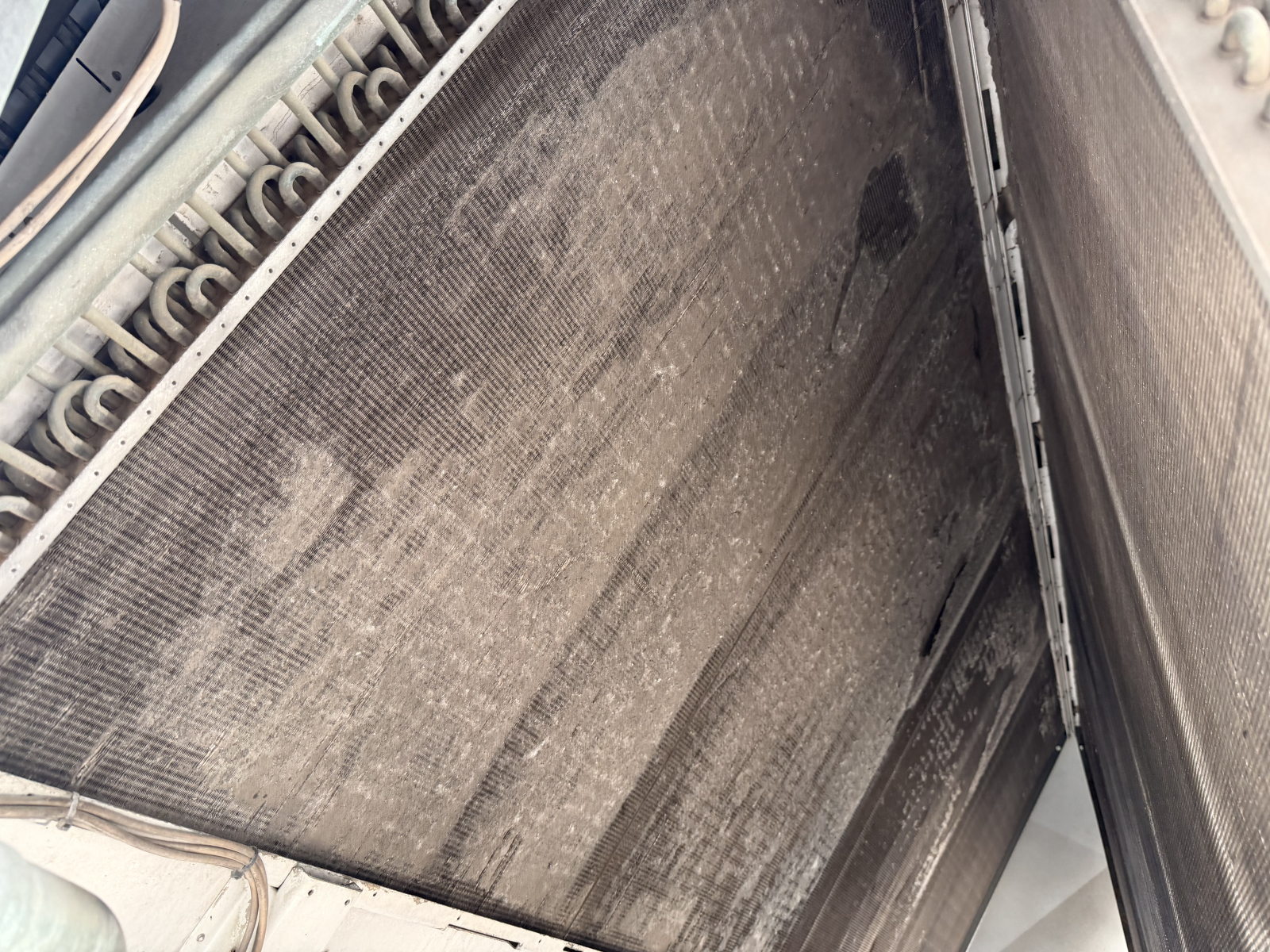

Zabrudzony skraplacz powietrzny pozostaje najczęstszą przyczyną spadku wydajności agregatów chłodzonych powietrzem. Warstwa pyłu, puchu topolowego lub aerozolu tłuszczowego na lamelach podnosi ciśnienie skraplania, a wraz z nim pobór mocy sprężarek. W skrajnym przypadku zabezpieczenie wysokiego ciśnienia zatrzymuje obieg w najcieplejszej godzinie dnia, czyli dokładnie wtedy, gdy jest najbardziej potrzebny.

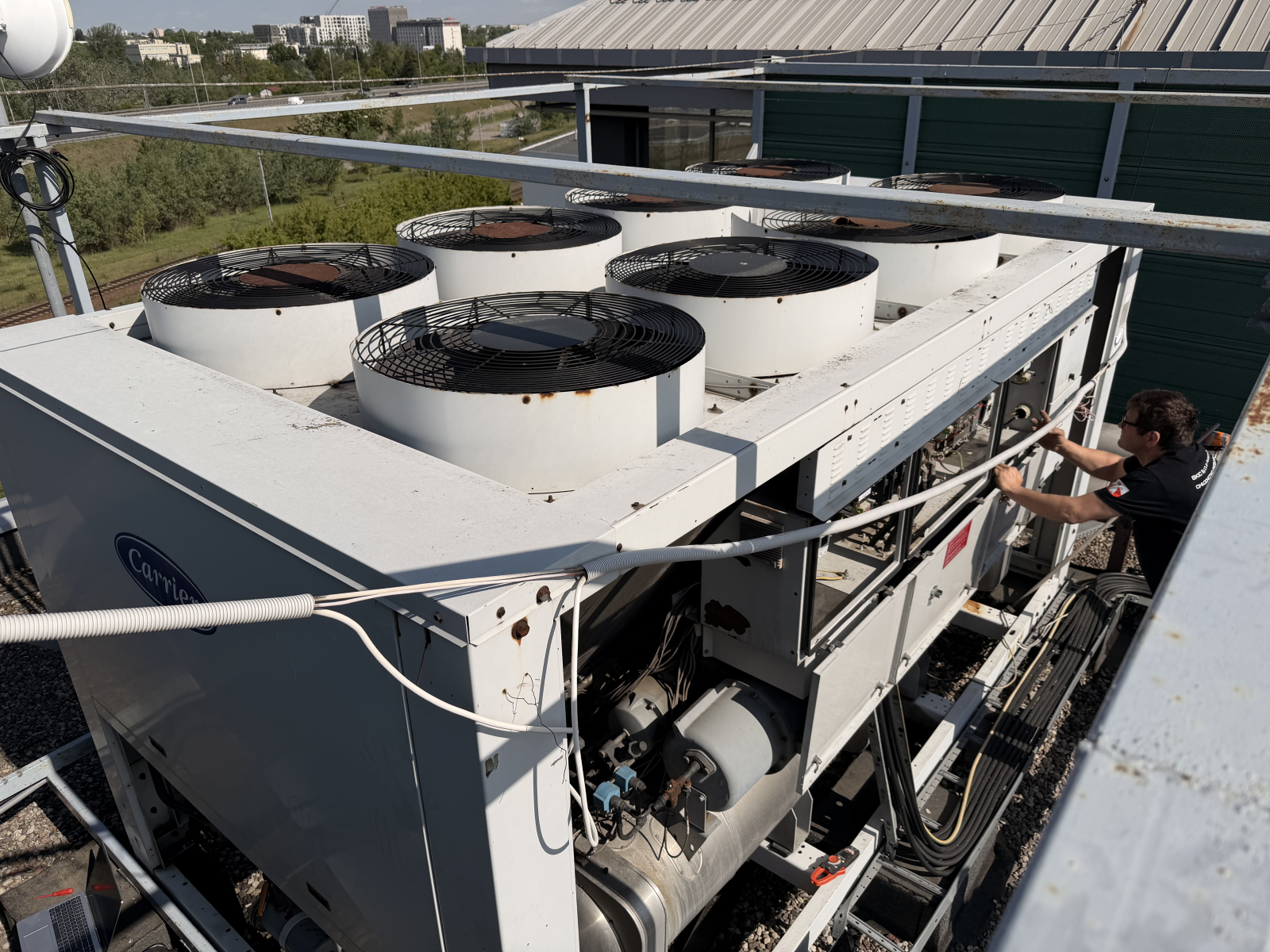

Samo mycie lameli to jednak dopiero połowa zadania. Sprawdzamy również kierunek i wydajność wentylatorów skraplacza, stan łożysk, sterowanie obrotami oraz warunki zabudowy. Recyrkulacja gorącego powietrza między rzędami wentylatorów potrafi obniżyć wydajność mocniej niż zabrudzenie, natomiast w dokumentacji widać ją dopiero po pomiarze temperatury powietrza na wlocie i wylocie.

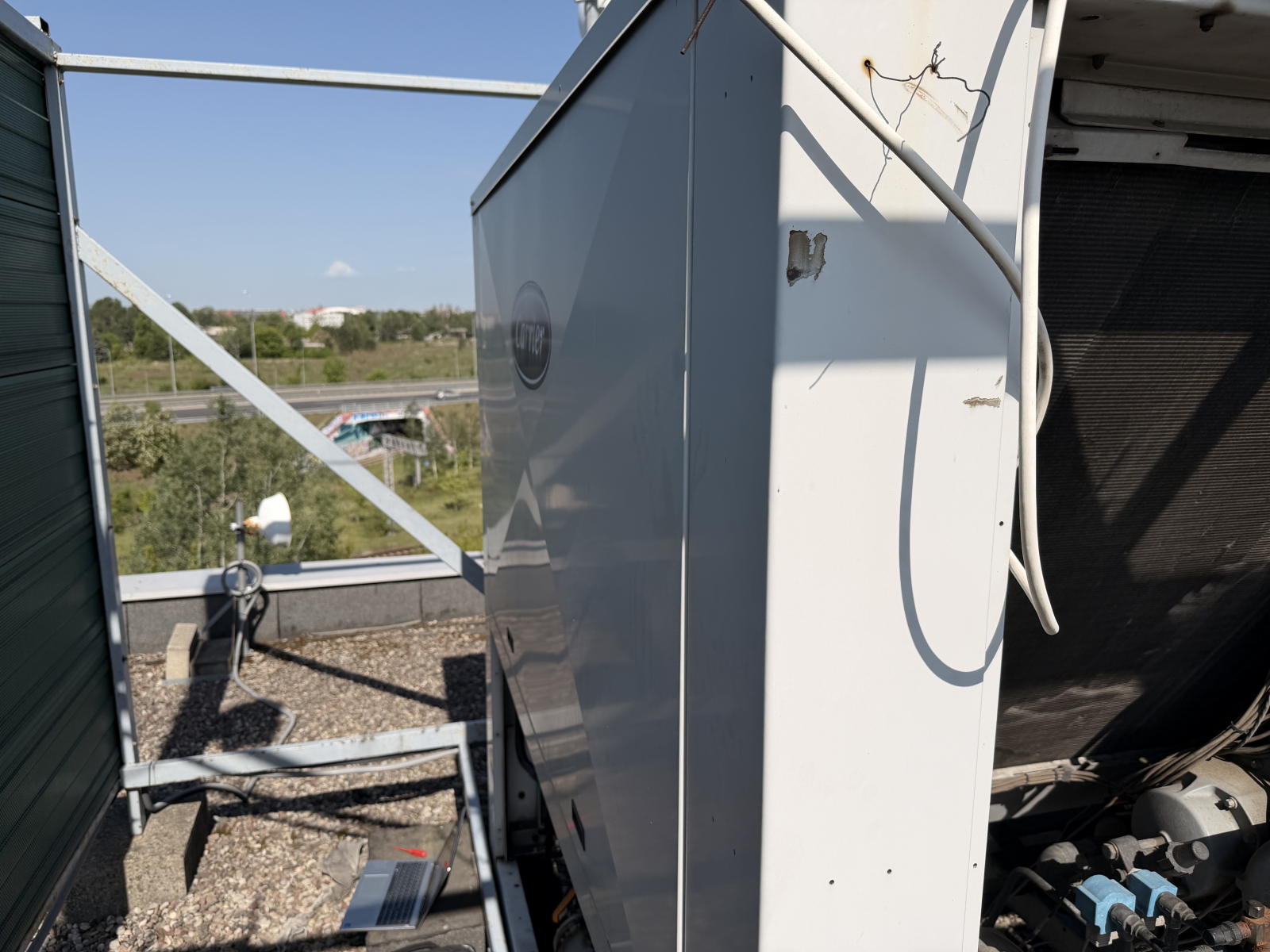

Jeżeli agregat stoi w studni technicznej albo tuż przy ścianie budynku, warunki zabudowy warto zmierzyć przed kolejnym sezonem letnim. Taki audyt techniczny instalacji wody lodowej kończy się listą konkretnych korekt, nie ogólną oceną stanu.
Sprężarki śrubowe R134a: prądy, nastawy i punkt pracy
Sprężarka śrubowa wybacza mniej niż tłokowa, ponieważ jej trwałość zależy od ciągłego filmu olejowego i stabilnego punktu pracy. Dlatego kontrolujemy poziom oraz stan oleju, temperaturę w separatorze i działanie układów zaolejenia. Zmiana barwy albo zapachu oleju to sygnał, którego żaden sterownik nie pokaże.

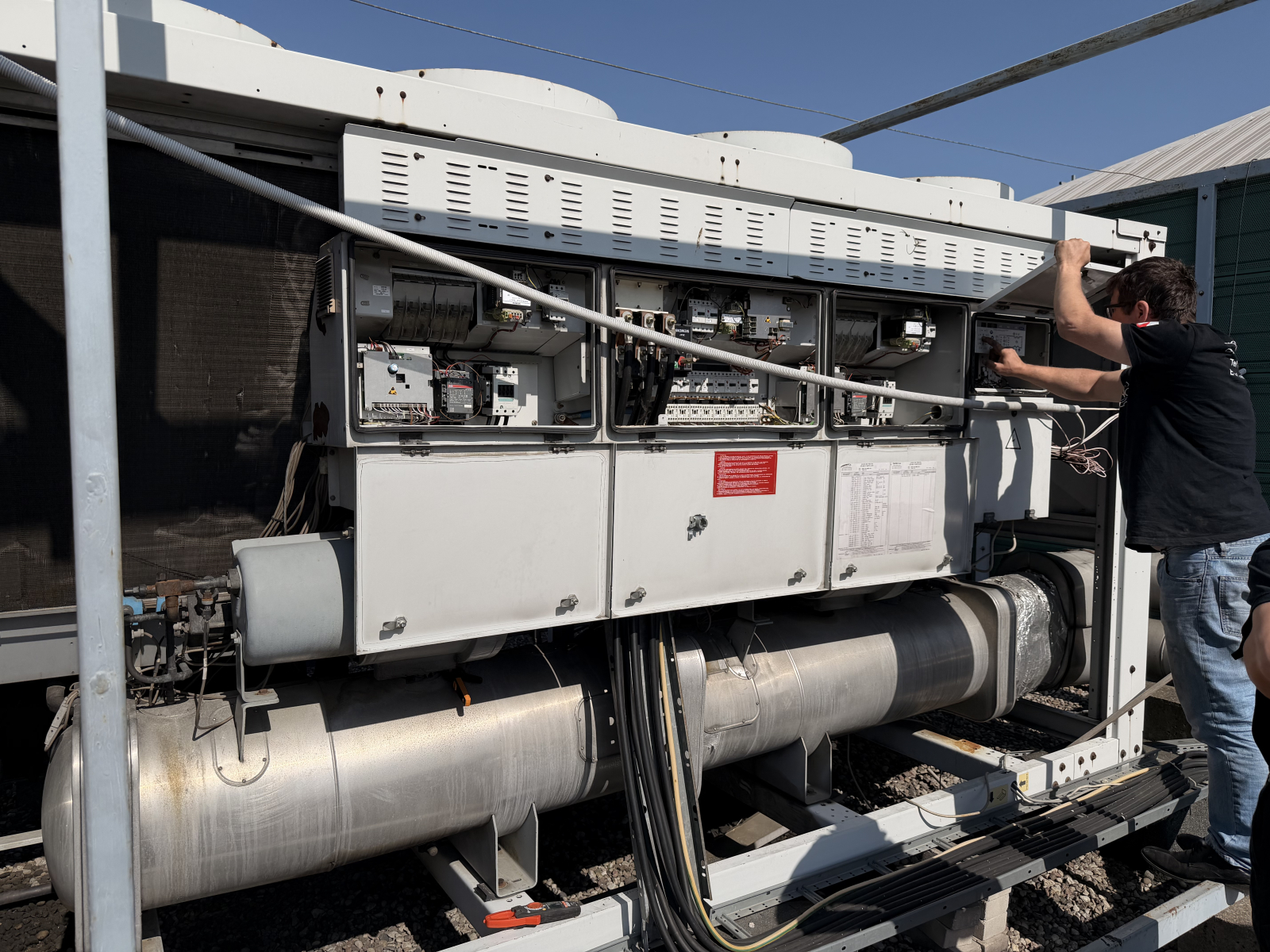

Druga część pomiarów dotyczy elektryki. Mierzymy napięcia i prądy poszczególnych faz, oceniamy asymetrię, kontrolujemy dokręcenie połączeń w szafie zasilającej i weryfikujemy nastawy zabezpieczeń. Luźna śruba na torze prądowym grzeje się miesiącami bez żadnego objawu zewnętrznego, natomiast asymetria prądów obciąża uzwojenia w sposób, który ujawnia się dopiero przy rozruchu pod pełnym obciążeniem.
Strona wodna: przepływ, ΔT parownika i spadki ciśnienia
Parownik reaguje na jakość wody lodowej szybciej, niż zakłada większość harmonogramów. Po pierwsze, sprawdzamy rzeczywisty przepływ i porównujemy go z wymaganiem urządzenia. Po drugie, mierzymy ΔT na parowniku, czyli różnicę temperatur wody na wejściu i wyjściu. Po trzecie, oceniamy spadek ciśnienia na filtrach, armaturze i samym wymienniku, ponieważ to on pokazuje narastające zanieczyszczenie, zanim spadnie moc chłodnicza.
Zbyt małe ΔT przy pełnym obciążeniu zwykle oznacza nadmierny przepływ albo obejście hydrauliczne w instalacji. Zbyt duże wskazuje na niedobór przepływu, zapchany filtr lub zapowietrzenie. Ponieważ obie sytuacje kończą się niestabilną temperaturą wody lodowej, diagnostyka pomiarowa chillera obejmuje u nas zawsze stronę hydrauliczną, nie tylko obieg chłodniczy. Charakterystyki przepływowe i spadki ciśnienia opisują szczegółowo producenci wymienników, na przykład Alfa Laval w danych technicznych wymienników płytowych. Zakres korekt układu omawiamy przy okazji modernizacji instalacji wody lodowej.
Sterownik Pro-Dialog jako rejestrator, nie tylko panel alarmów
Sterownik Pro-Dialog przechowuje historię zdarzeń, liczniki godzin pracy i liczbę startów każdej sprężarki. Zatem zanim cokolwiek skasujemy, odczytujemy pełną listę alarmów i układamy ją chronologicznie. Powtarzalny alarm niskiego ciśnienia o stałej porze doby mówi coś zupełnie innego niż pojedyncze zadziałanie po burzy.
Liczba startów w odniesieniu do godzin pracy pokazuje, czy maszyna nie taktuje przy niskim obciążeniu. Jest to jeden z tych parametrów, które w serwis chiller Carrier 30GX-162 wnoszą najwięcej informacji, a kosztują wyłącznie kilka minut przy panelu. Kasowanie alarmów bez analizy pozostaje natomiast najczęstszym błędem eksploatacyjnym, jaki spotykamy w obiektach bez stałej obsługi technicznej.
Serwis chiller Carrier 30GX-162 w obiektach pracujących bez przerwy
W serwerowniach, centrach danych i zakładach o ruchu ciągłym liczy się nie tylko sprawność maszyny, lecz także scenariusz awaryjny. Sprawdzamy więc, czy układ ma realną redundancję, czy pozostały obieg przejmie obciążenie i jak długo temperatura utrzyma się w dopuszczalnym zakresie po zatrzymaniu jednego z nich.
Profil obciążenia bywa tutaj ważniejszy niż moc nominalna. Maszyna dobrana pod szczyt, a pracująca przez większość roku na obciążeniu częściowym, zużywa się inaczej i inaczej reaguje na zabrudzenia. Pomiarowy serwis prewencyjny pozwala zaplanować modernizację etapową zamiast wymiany całego układu. Harmonogram takich pomiarów układamy razem z zakresem, który opisujemy przy usłudze pomiarowego serwisu chillerów.
Najczęstsze pytania o serwis chiller Carrier 30GX-162
Jak często wykonywać serwis chiller Carrier 30GX-162?
Przy pracy sezonowej zwyczajowo przyjmuje się dwa przeglądy w roku: przed sezonem chłodniczym i po jego zakończeniu. Przy pracy ciągłej częstotliwość wynika z liczby godzin pracy sprężarek, profilu obciążenia oraz zapylenia otoczenia skraplacza. Agregat stojący przy drodze technologicznej albo w sąsiedztwie wyrzutni wymaga częstszej kontroli strony powietrznej niż maszyna na dachu budynku biurowego.
Czy przegląd wymaga zatrzymania całej instalacji wody lodowej?
Nie zawsze. Układ dwuobiegowy pozwala część czynności wykonać przy pracy jednego obiegu, dzięki czemu proces nie stoi. Zatrzymania wymagają jednak prace ingerujące w obieg chłodniczy, mycie skraplacza oraz test zabezpieczeń. Termin ustalamy zatem z obsługą obiektu, biorąc pod uwagę zapas mocy chłodniczej i prognozę temperatury w dniu przeglądu.
Co oznacza rosnące ciśnienie skraplania w agregacie 30GX?
Najczęściej wskazuje na ograniczony odbiór ciepła po stronie powietrza. Przyczyną bywa zabrudzony skraplacz powietrzny, niesprawny wentylator, recyrkulacja gorącego powietrza albo błędna nastawa sterowania obrotami. Rzadziej odpowiada za to nadmiar czynnika lub obecność gazów niekondensujących. Ponieważ objaw jest wspólny dla kilku przyczyn, rozstrzyga dopiero pomiar temperatur powietrza, dochłodzenia i poboru prądu sprężarek.
Jakie dane powinny znaleźć się w protokole serwisowym?
Protokół ma sens wtedy, gdy da się go porównać z poprzednim. Powinien zawierać ciśnienia i temperatury obu obiegów, wyliczone przegrzanie i dochłodzenie, temperaturę wody na wejściu i wyjściu parownika, spadki ciśnienia, prądy sprężarek oraz liczniki godzin i startów ze sterownika. Dopiero seria takich zapisów pokazuje kierunek zmian sprawności, a nie pojedynczy stan z jednego dnia.
Podsumowanie: serwis chiller Carrier 30GX-162 oparty na danych
Agregat śrubowy z dwoma obiegami R134a i sterownikiem Pro-Dialog daje się ocenić rzetelnie wyłącznie na podstawie pomiarów: ciśnień, temperatur, prądów, przepływu i ΔT. Dlatego każdą wizytę kończymy protokołem z wartościami, które można zestawić z kolejnym przeglądem. Jeżeli szukają Państwo obsługi prowadzonej w takim trybie, prosimy o kontakt: +48 501 179 381, +48 536 577 385, info@coldway.pl. Ustalimy zakres pomiarów pod konkretny profil obciążenia obiektu.
