Serwis chillera Trane RTAD 085 zaczyna się od pomiaru
Serwis chillera Trane RTAD 085 to zestaw czynności pomiarowych i kontrolnych obejmujących układ chłodniczy z czynnikiem R134a, sprężarki śrubowe, skraplacz powietrzny, stronę wodną oraz sterownik Adaptive Control. Całość zamyka protokół z odczytanymi ciśnieniami, temperaturami i prądami. Celem przeglądu nie jest odhaczenie listy, lecz porównanie parametrów z poprzednią wizytą.
Agregaty RTAD pracują zwykle tam, gdzie postój oznacza zatrzymanie procesu albo szybki wzrost temperatury w pomieszczeniu technicznym. W chłodzeniu serwerowni taka sytuacja od razu uruchamia scenariusz awaryjny. Dlatego pytanie „czy chiller chłodzi” jest za słabe. Interesuje nas, przy jakim ΔT chłodzi, jakim kosztem energetycznym i ile zapasu wydajności zostaje na upalny dzień.
Co obejmuje serwis chillera Trane RTAD 085?
Zakres przeglądu agregatu wody lodowej Trane RTAD wynika z budowy jednostki, czyli ze sprężarek śrubowych, powietrznego skraplacza i regulacji z elektronicznym zaworem rozprężnym. Poniższa lista opisuje czynności wykonywane podczas pełnej wizyty pomiarowej.
- Kontrola szczelności układu chłodniczego oraz weryfikacja ilości czynnika R134a
- Pomiar ciśnień pracy, temperatur czynnika, przegrzania i dochłodzenia
- Kontrola poziomu i jakości oleju w sprężarkach śrubowych
- Sprawdzenie filtrów osuszaczy oraz pracy zaworów rozprężnych EXV
- Czyszczenie skraplacza powietrznego i sprawdzenie wentylatorów skraplacza
- Kontrola parownika, przepływu wody lodowej oraz odpowietrzenie instalacji hydraulicznej
- Sprawdzenie pomp obiegowych, czujników temperatury i czujników ciśnienia
- Kontrola presostatów oraz test działania zabezpieczeń
- Pomiar napięcia i prądu sprężarek, dokręcenie połączeń elektrycznych, kontrola izolacji przewodów
- Diagnostyka sterownika Trane Adaptive Control, odczyt i analiza alarmów
- Próba pracy pod obciążeniem i sporządzenie protokołu serwisowego
Kontrola szczelności układu chłodniczego i napełnienie R134a
Ubytek czynnika rzadko zaczyna się od głośnej awarii. Najpierw wydłuża się czas pracy sprężarki, potem rośnie różnica między nastawą a temperaturą wody lodowej, a dopiero na końcu sterownik zgłasza alarm niskiego ciśnienia. Ponieważ R134a pracuje przy stosunkowo niskich ciśnieniach, drobna nieszczelność potrafi umykać przez wiele tygodni.

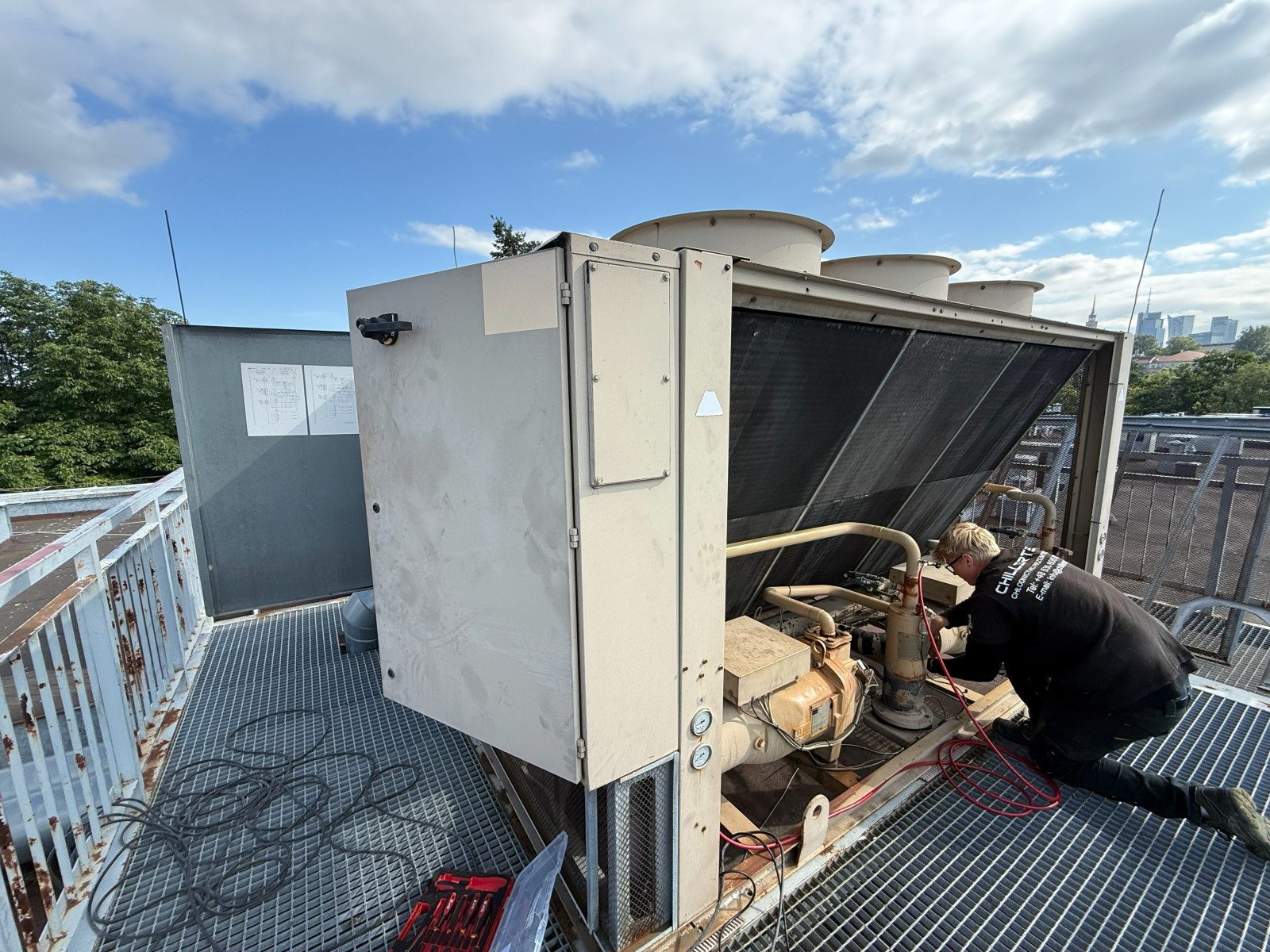

Podczas serwisu chillera Trane RTAD 085 sprawdzamy detektorem połączenia lutowane, króćce serwisowe, przyłącza presostatów oraz obudowę sprężarki. Dolewanie czynnika bez znalezienia miejsca ubytku to odkładanie problemu, nie naprawa. Znaczenie ma też strona formalna, ponieważ unijne wymagania dotyczące kontroli szczelności układów chłodniczych wiążą częstotliwość badań z ekwiwalentem CO2 napełnienia. Jeżeli w ciągu roku uzupełniałeś R134a więcej niż raz, zamów pomiar zamiast kolejnego dolania.
Przegrzanie i dochłodzenie, czyli praca EXV w liczbach
Dwie wartości mówią o obiegu więcej niż samo ciśnienie. Przegrzanie opisuje, ile czynnika realnie odparowuje w parowniku, natomiast dochłodzenie pokazuje zachowanie strony wysokiego ciśnienia i kondycję skraplacza. Zbyt wysokie przegrzanie sugeruje niedobór czynnika albo ograniczenie przepływu, na przykład na zapchanym filtrze osuszacza. Zbyt niskie grozi zalewaniem sprężarki cieczą.

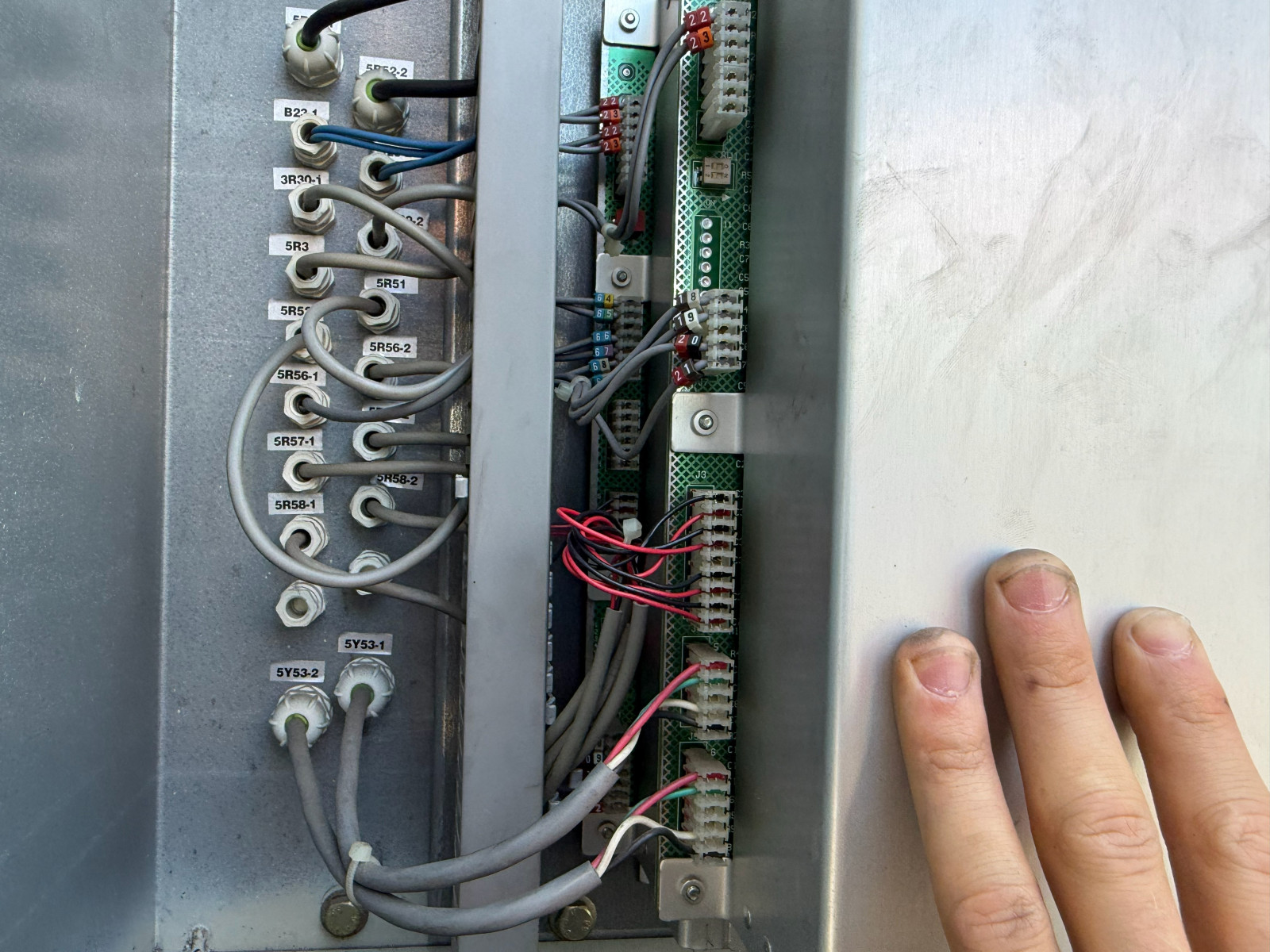

Zawory EXV regulują przepływ płynnie, dzięki czemu maszyna trzyma parametry przy zmiennym obciążeniu. Jeżeli jednak czujnik temperatury albo przetwornik ciśnienia zaniża odczyt, regulacja pracuje na fałszywych danych. Z tego powodu porównujemy wskazania sterownika z pomiarem własnym, wykonanym przyrządem odniesienia.

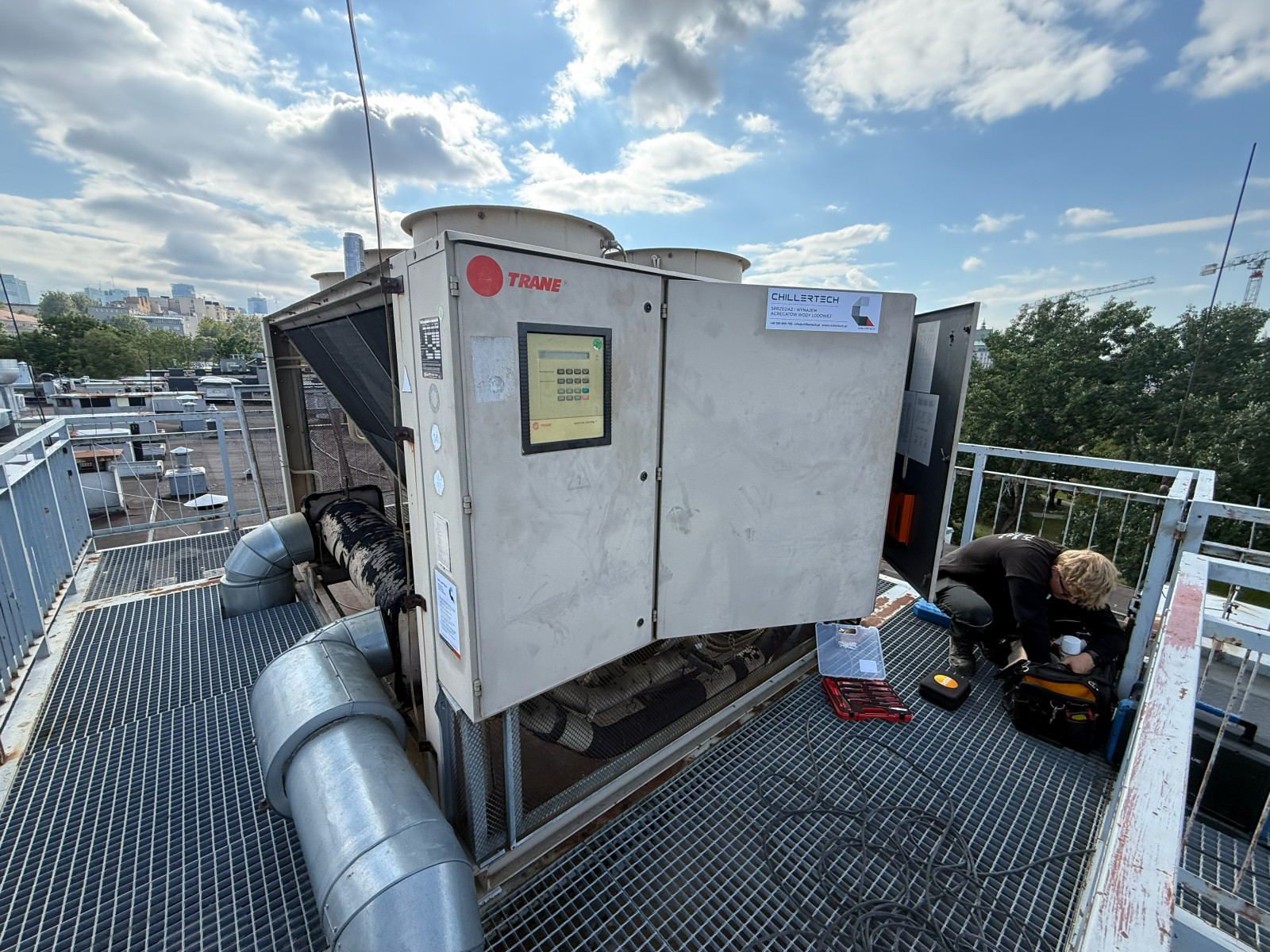

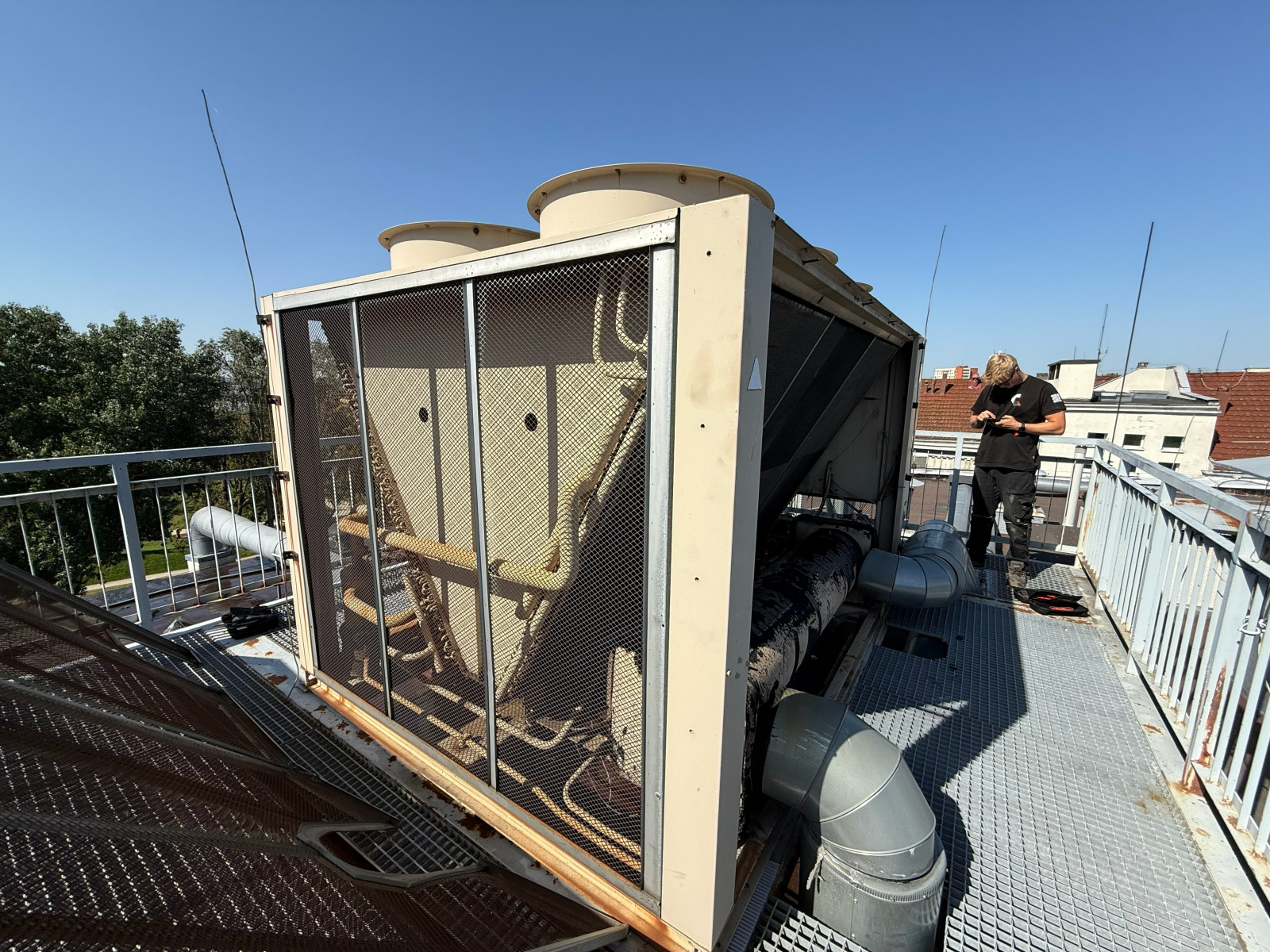

Czyszczenie skraplacza powietrznego i kontrola wentylatorów

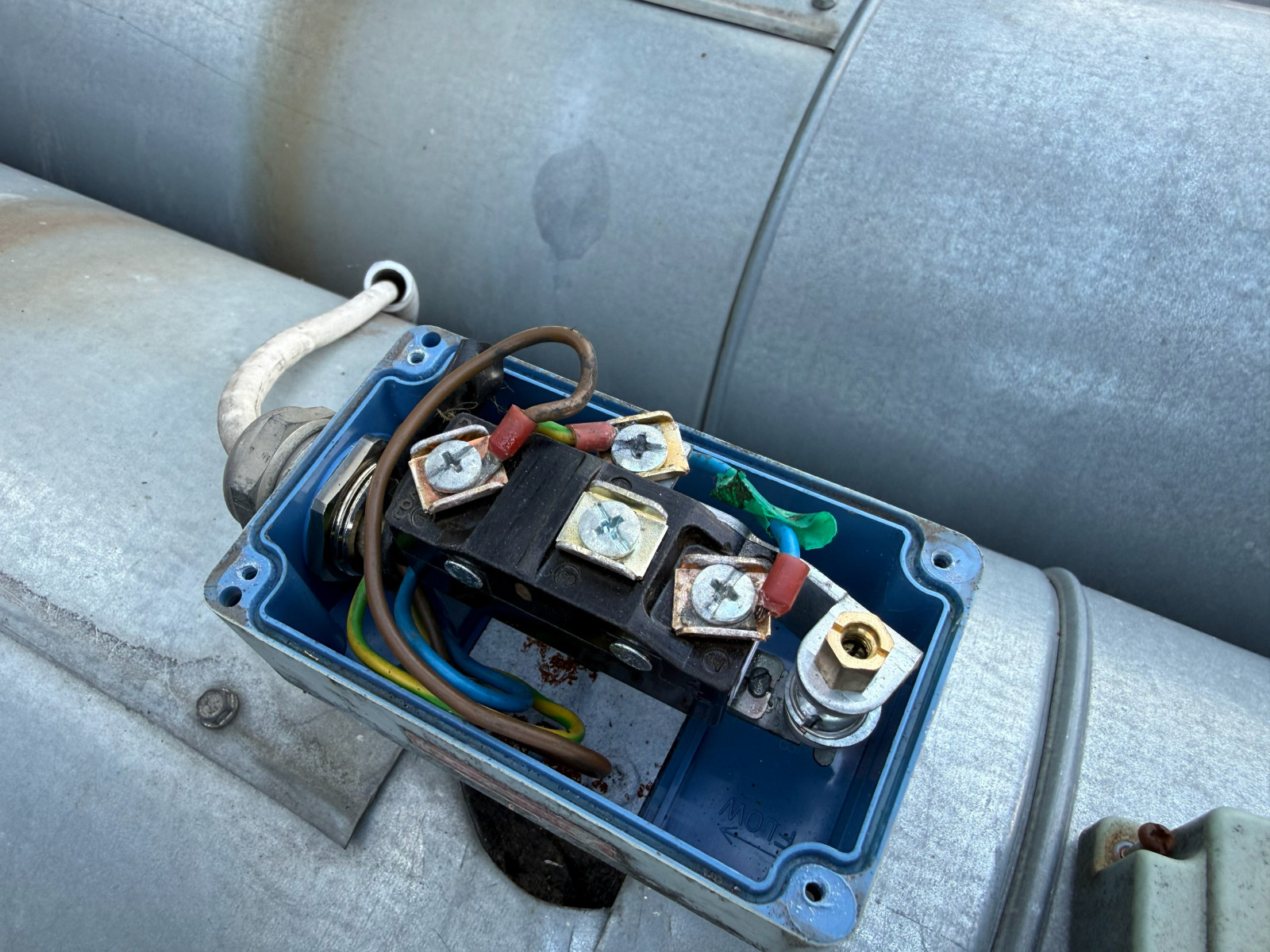

Skraplacz decyduje o ciśnieniu skraplania, a ono przekłada się wprost na pobór mocy. Zapylone lamele, nasiona topoli, trawa albo osad z sąsiedniej hali podnoszą ciśnienie tłoczenia i skracają żywotność sprężarki. Ponadto awaria pojedynczego wentylatora bywa niewidoczna ze sterowni, gdyż maszyna nadal chłodzi, tylko drożej.
W praktyce spotykamy powtarzalne błędy eksploatacyjne:
- Mycie lameli zbyt silnym strumieniem wody, które zagina powierzchnię wymiany ciepła
- Ustawienie agregatu w miejscu, gdzie gorące powietrze wraca do wlotu skraplacza
- Kasowanie alarmów zamiast usunięcia przyczyny ich powstania
- Dolewanie czynnika po każdym sezonie bez lokalizacji nieszczelności
- Brak zapisu parametrów, przez co nie ma do czego porównać kolejnego pomiaru
Strona wodna: przepływ, ΔT i odpowietrzenie instalacji
Chiller nie pracuje w oderwaniu od instalacji. Powietrze w obiegu, zapowietrzona pompa albo przydławiony zawór potrafią dać objawy przypominające usterkę agregatu. Dlatego mierzymy przepływ wody lodowej, różnicę temperatur na parowniku oraz spadki ciśnienia, a następnie odpowietrzamy instalację i sprawdzamy pracę pomp obiegowych.
Niskie ΔT przy pełnym obciążeniu zwykle oznacza zbyt duży przepływ lub przewymiarowaną pompę. Wysokie ΔT wskazuje natomiast na ograniczenie przepływu albo zabrudzony parownik. Jeżeli temperatura wody w Twojej instalacji rośnie w upały, zamów pomiarowy audyt techniczny układu wody lodowej, zanim zapadnie decyzja o wymianie maszyny.
Sprężarki śrubowe: olej, prądy i połączenia elektryczne
Olej w sprężarce śrubowej smaruje, uszczelnia szczeliny i odbiera ciepło. Sprawdzamy zatem poziom we wzierniku, barwę oraz obecność zanieczyszczeń. Ciemny olej po przegrzaniu to sygnał, że w układzie działo się coś, czego nie widać w bieżących odczytach.

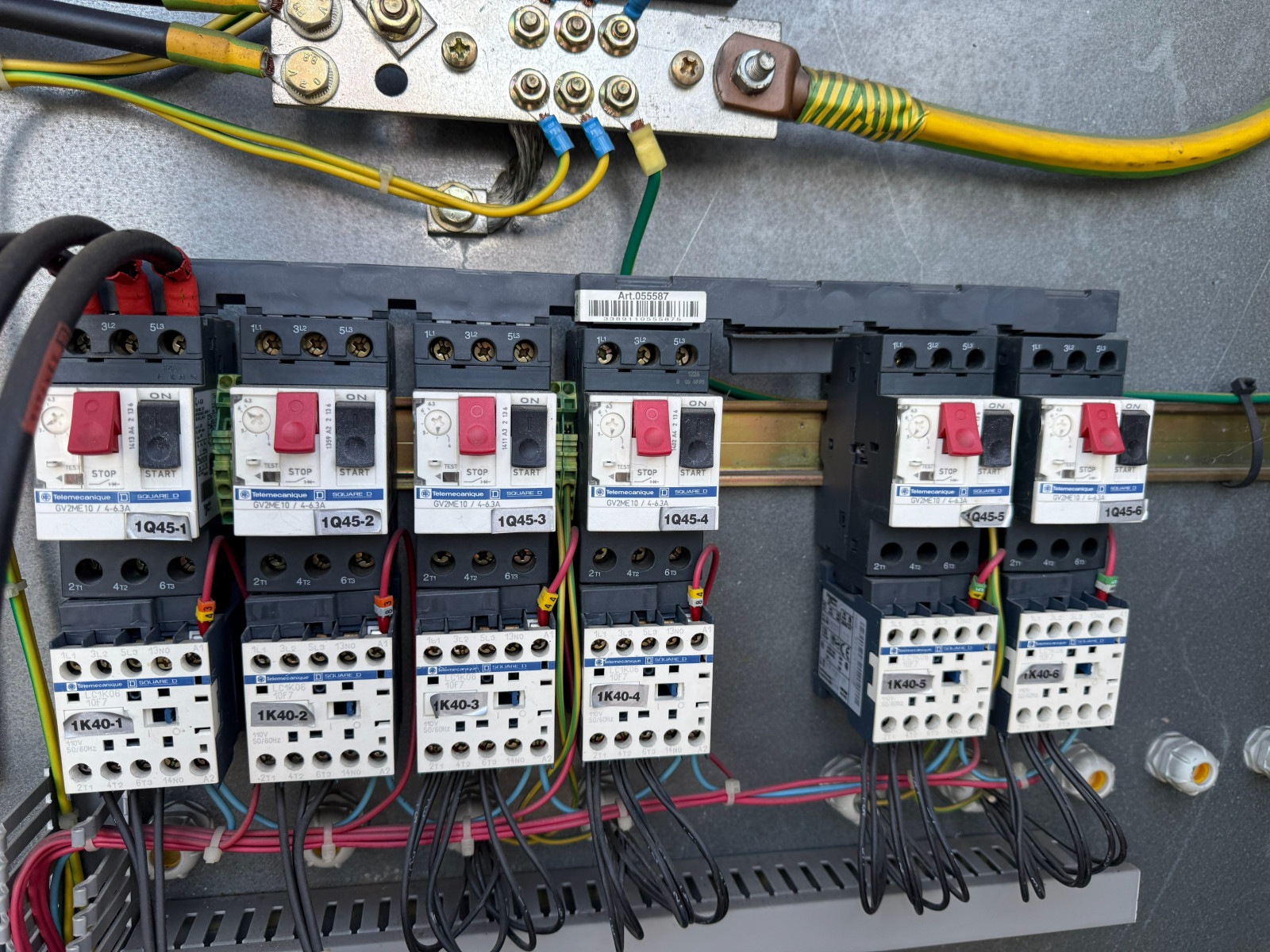

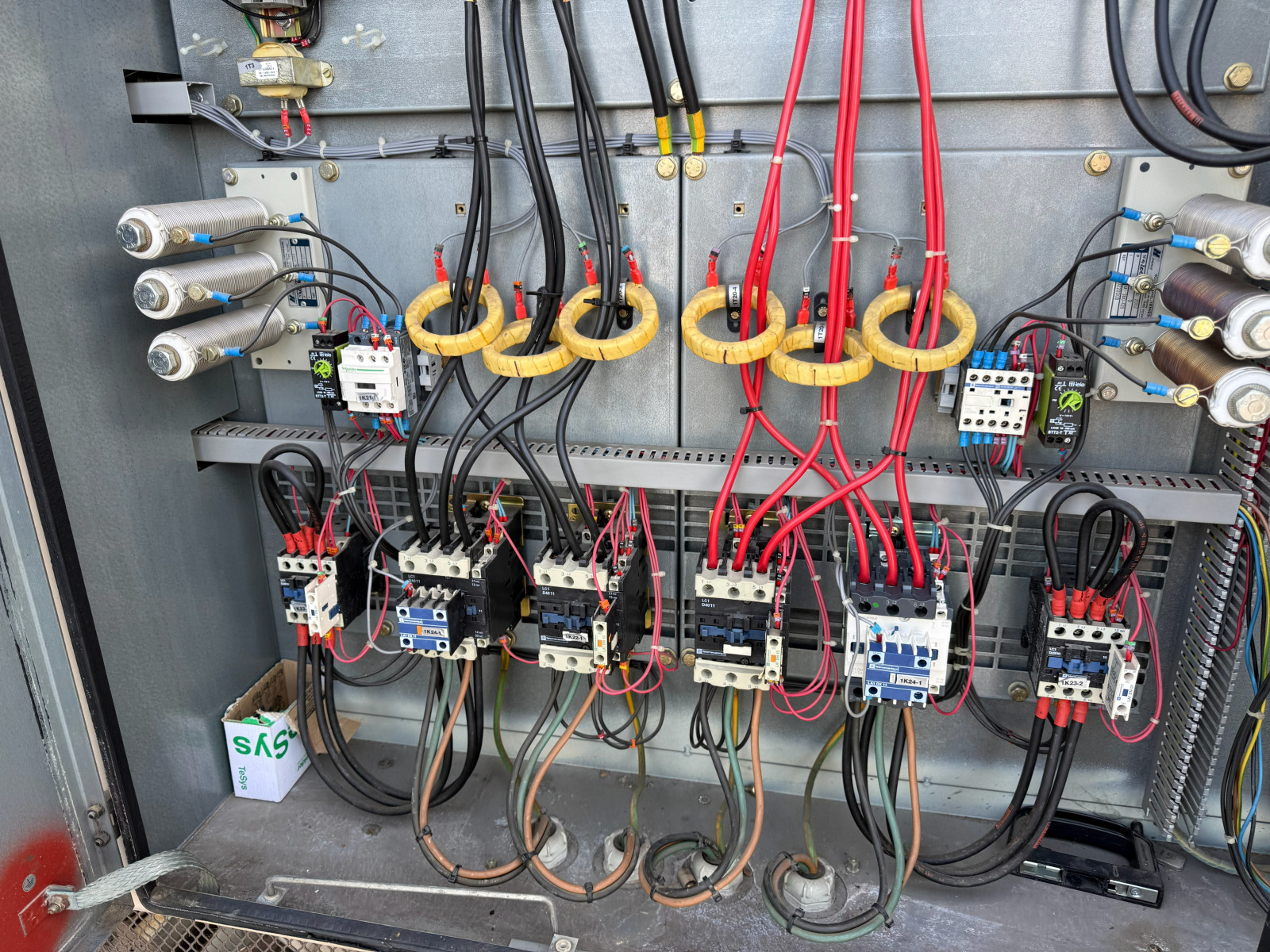

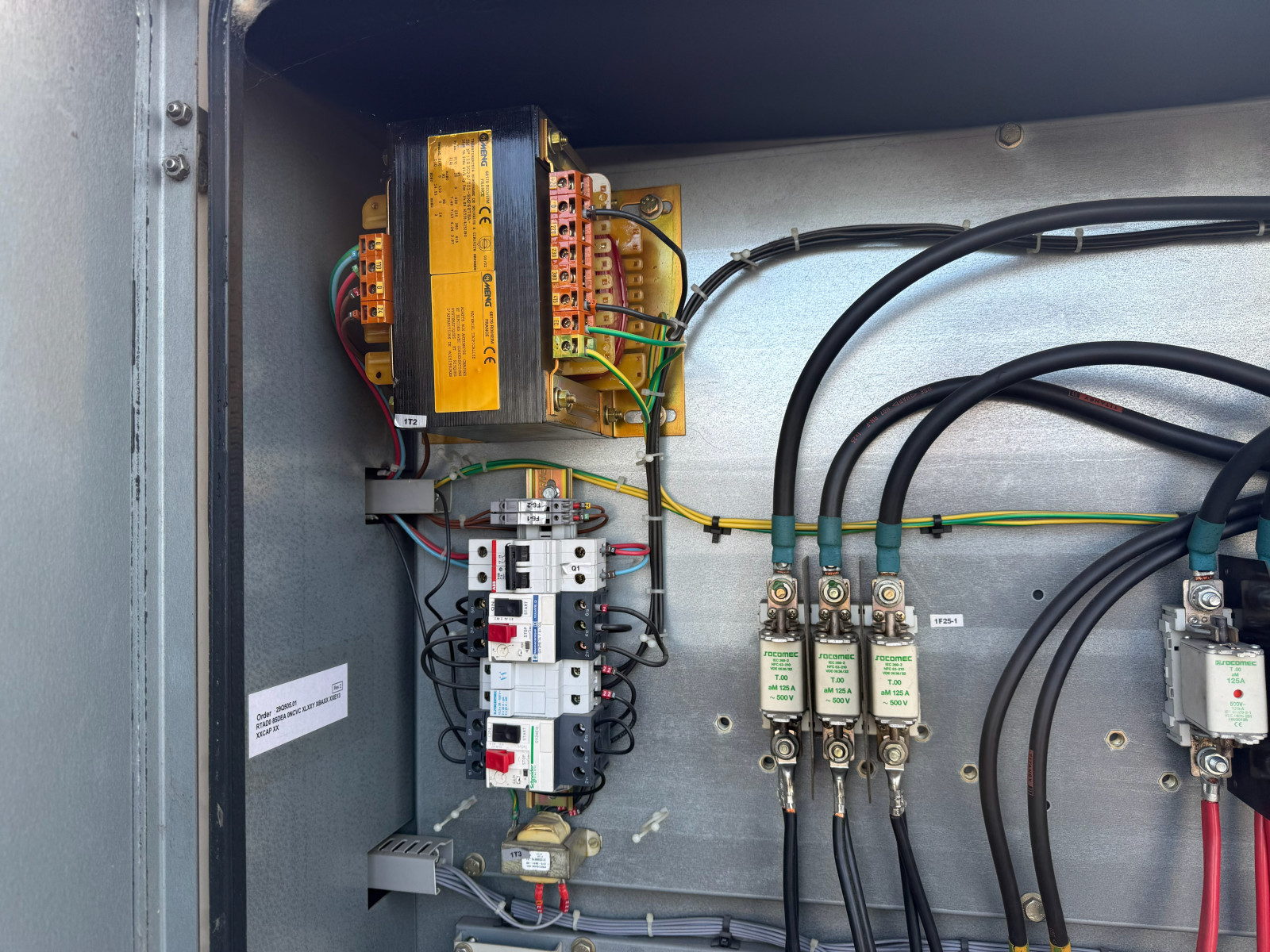

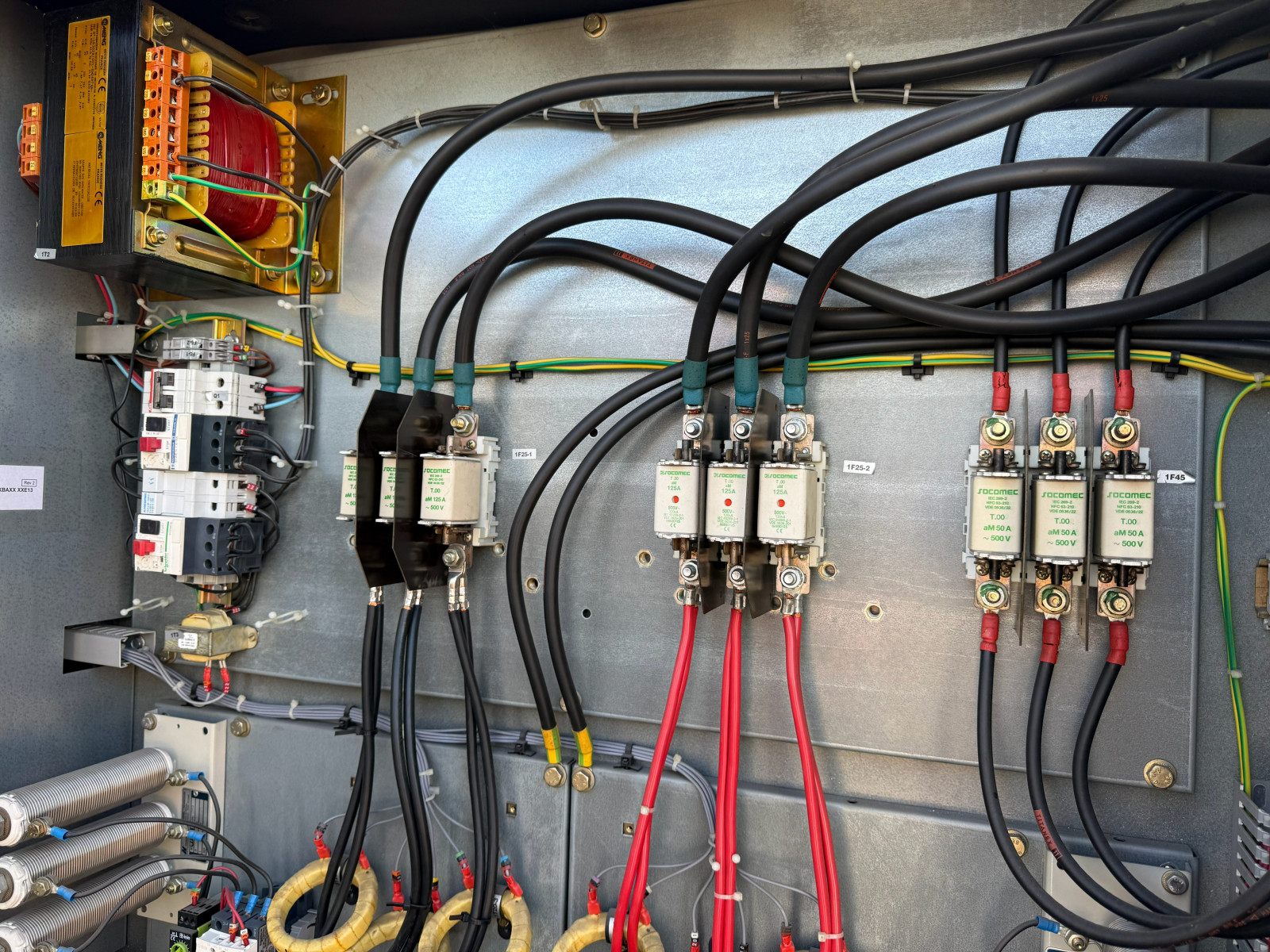

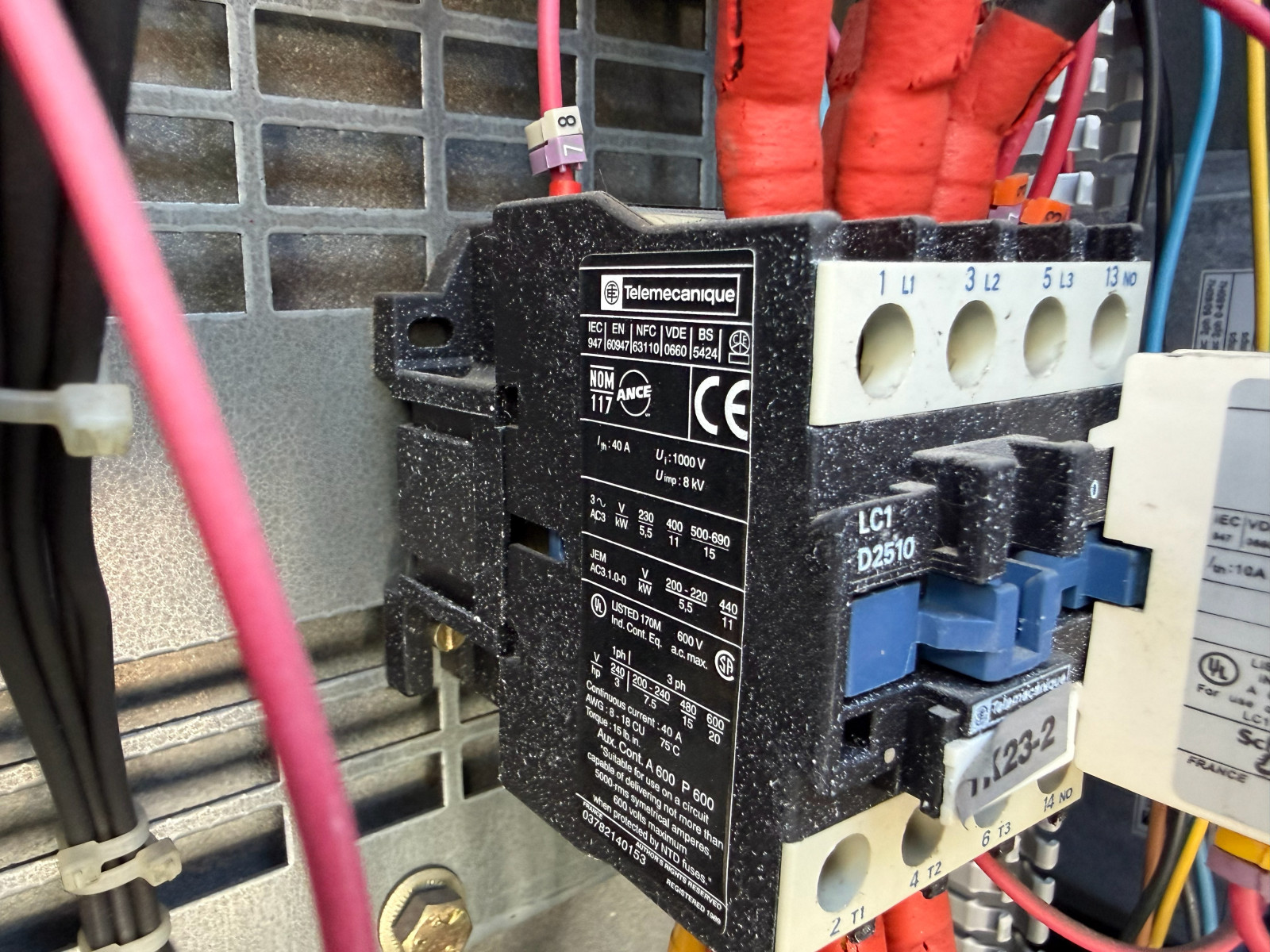

Następnie mierzymy napięcia i prądy poszczególnych faz. Asymetria prądów, luźne zaciski oraz nagrzane końcówki kablowe należą do najczęstszych przyczyn uszkodzeń silnika. Dokręcenie połączeń i kontrola izolacji przewodów zajmują kilkanaście minut, a eliminują awarię, która potrafi unieruchomić układ na tygodnie.
Diagnostyka sterownika Trane Adaptive Control i analiza alarmów
Historia alarmów opisuje życie maszyny lepiej niż relacja z ostatniego tygodnia. Odczytujemy więc zdarzenia, sprawdzamy nastawy, limity obciążenia oraz reakcje zabezpieczeń. Test presostatów i próba pracy pod obciążeniem potwierdzają, że łańcuch zabezpieczeń zadziała, zanim dojdzie do uszkodzenia.

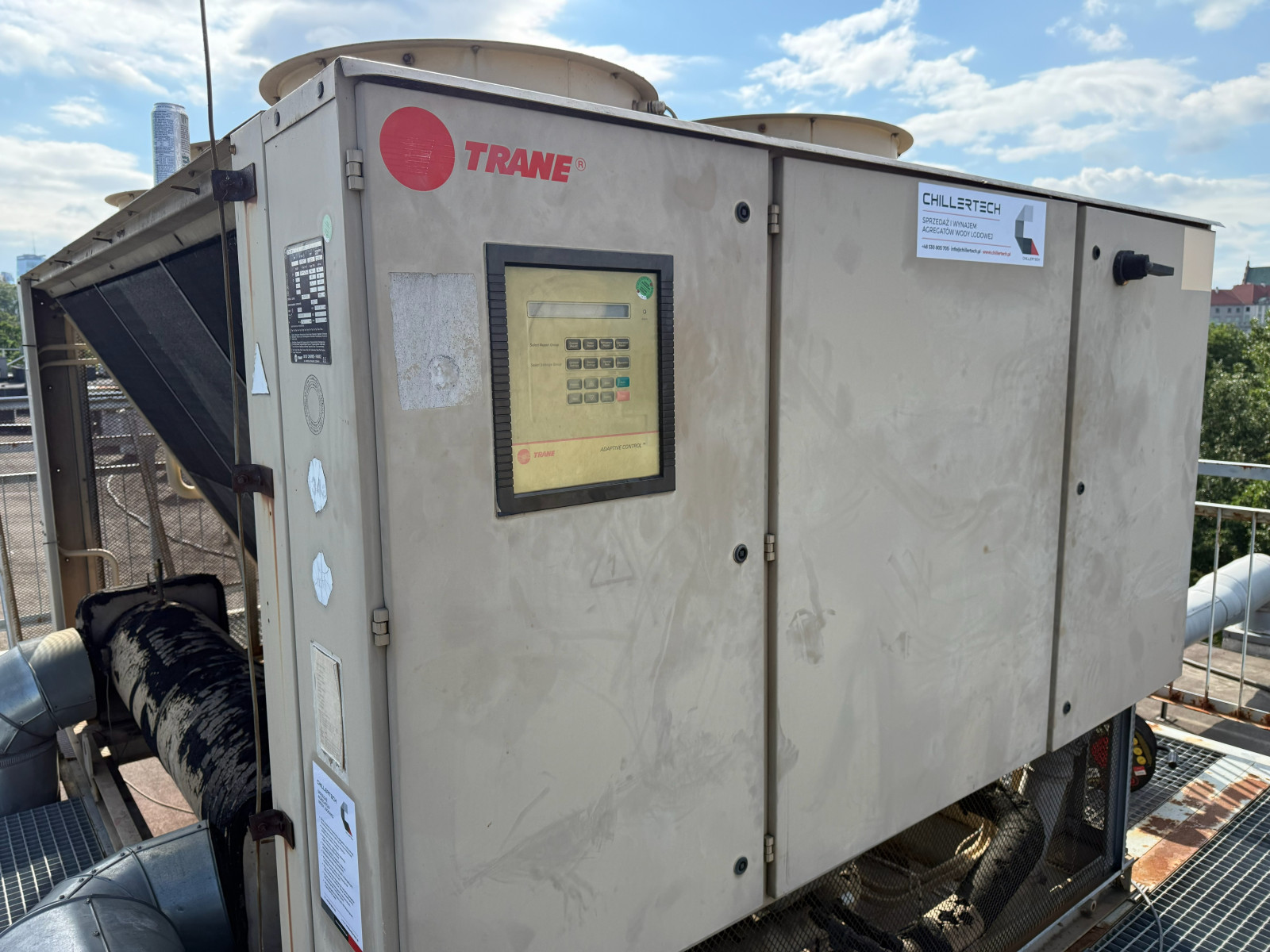

Pełny przegląd agregatu wody lodowej Trane RTAD kończy się zapisem wszystkich zmierzonych wartości w protokole. Dzięki temu kolejna wizyta zaczyna się od porównania, a nie od zera. Taki zapis stanowi też punkt wyjścia do modernizacji instalacji wody lodowej, jeżeli układ pracuje na granicy wydajności.
Serwis chillera Trane RTAD 085: najczęstsze pytania
Jak często wykonywać przegląd chillera Trane RTAD 085?
W praktyce przemysłowej przyjmuje się dwie wizyty w roku: przed sezonem chłodniczym oraz po nim. Pierwsza przygotowuje maszynę na szczyt obciążenia, druga podsumowuje sezon i pokazuje realne zużycie. Przy pracy ciągłej, na przykład w serwerowni, częstotliwość dobiera się do profilu obciążenia oraz do wymogów kontroli szczelności wynikających z wielkości napełnienia czynnikiem.
Czy dolanie R134a rozwiąże spadek wydajności?
Tylko pozornie i tylko na chwilę. Jeżeli czynnik ubył, to gdzieś wypłynął, ponieważ układ jest zamknięty. Kolejne uzupełnienia podnoszą koszt, zwiększają ryzyko pracy sprężarki przy nieprawidłowym przegrzaniu i psują bilans F-gazowy. Rozsądniejsza kolejność wygląda tak: pomiar parametrów, lokalizacja nieszczelności, naprawa, dopiero potem napełnienie i powtórny pomiar.
Po czym poznać, że skraplacz wymaga czyszczenia?
Objawy widać z poziomu obsługi. Agregat pracuje głośniej i dłużej, temperatura wody lodowej rośnie w najcieplejszych godzinach doby, a sterownik zgłasza alarmy wysokiego ciśnienia przy dużym obciążeniu. Lamele bywają wtedy pokryte pyłem, tłuszczem albo nasionami. Pomiar ciśnienia skraplania odniesiony do temperatury powietrza zewnętrznego potwierdza diagnozę.
Co powinien zawierać protokół serwisowy chillera?
Protokół ma umożliwiać porównanie w czasie. Powinien obejmować ciśnienia i temperatury pracy, przegrzanie i dochłodzenie, prądy sprężarek, parametry strony wodnej, stan oleju, listę wykonanych czynności oraz odczytane alarmy. Wnioski i zalecenia zapisujemy osobno, wraz z priorytetem. Dzięki temu utrzymanie ruchu wie, co wymaga reakcji teraz, a co można zaplanować.
Serwis chillera Trane RTAD 085 w praktyce: co dalej
Sprawny agregat RTAD to efekt regularnych pomiarów, nie szczęścia. Ciśnienia, przegrzanie, dochłodzenie, ΔT na parowniku oraz prądy sprężarek tworzą obraz pozwalający przewidzieć awarię, zamiast ją obsługiwać. ColdWay prowadzi pomiarowy serwis prewencyjny chillerów i audyty techniczne układów wody lodowej. Umów przegląd pod konkretny profil obciążenia: +48 501 179 381, +48 536 577 385, info@coldway.pl.
