Serwis chillera Lauda UC 4 E7 PX w ujęciu pomiarowym
Serwis chillera Lauda UC 4 E7 PX to zaplanowany przegląd kompaktowego agregatu wody lodowej, który stabilizuje temperaturę medium w maszynie pakującej ULMA. Obejmuje kontrolę szczelności układu, pomiar ciśnień i temperatur czynnika, ocenę strony wodnej, diagnostykę sterownika oraz protokół serwisowy z zapisanymi wynikami pomiarów.
Linia pakująca rzadko zatrzymuje się przez jedną dużą awarię. Znacznie częściej rośnie ΔT na wymienniku, spada przepływ, a sterownik melduje alarm dopiero przy granicy nastawy. Dlatego przegląd prowadzimy jak sesję pomiarową, nie jak oględziny. W tej klasie urządzeń nie ma redundancji, więc pomiar zastępuje drugi agregat.
Co mierzymy podczas przeglądu chillera Lauda UC 4 E7 PX?
Przegląd zaczynamy od zapisu stanu wyjściowego, ponieważ bez punktu odniesienia każda regulacja pozostaje zgadywaniem. Poniższa lista pokazuje zestaw parametrów zbieranych podczas jednej wizyty.
- Ciśnienia robocze po stronie ssania i tłoczenia wraz z odpowiadającymi im temperaturami nasycenia.
- Przegrzanie i dochłodzenie, czyli dwie wartości opisujące napełnienie układu i pracę zaworu rozprężnego.
- Temperatura zasilania i powrotu medium oraz wynikające z nich ΔT na wymienniku.
- Pobór prądu sprężarki i pompy obiegowej mierzony na każdej fazie osobno.
- Napięcie zasilania, asymetria faz i stan dokręcenia połączeń w skrzynce elektrycznej.
- Stopień zabrudzenia skraplacza powietrznego oraz realna praca wentylatora skraplacza.
- Opór filtra w obiegu cieczy i szczelność złączy hydraulicznych.
- Historia alarmów sterownika i poprawność sygnałów sterujących wymienianych z maszyną pakującą.
Dzięki takiemu zestawowi danych porównujemy kolejne przeglądy i widzimy trend, a nie pojedynczy punkt pomiarowy.

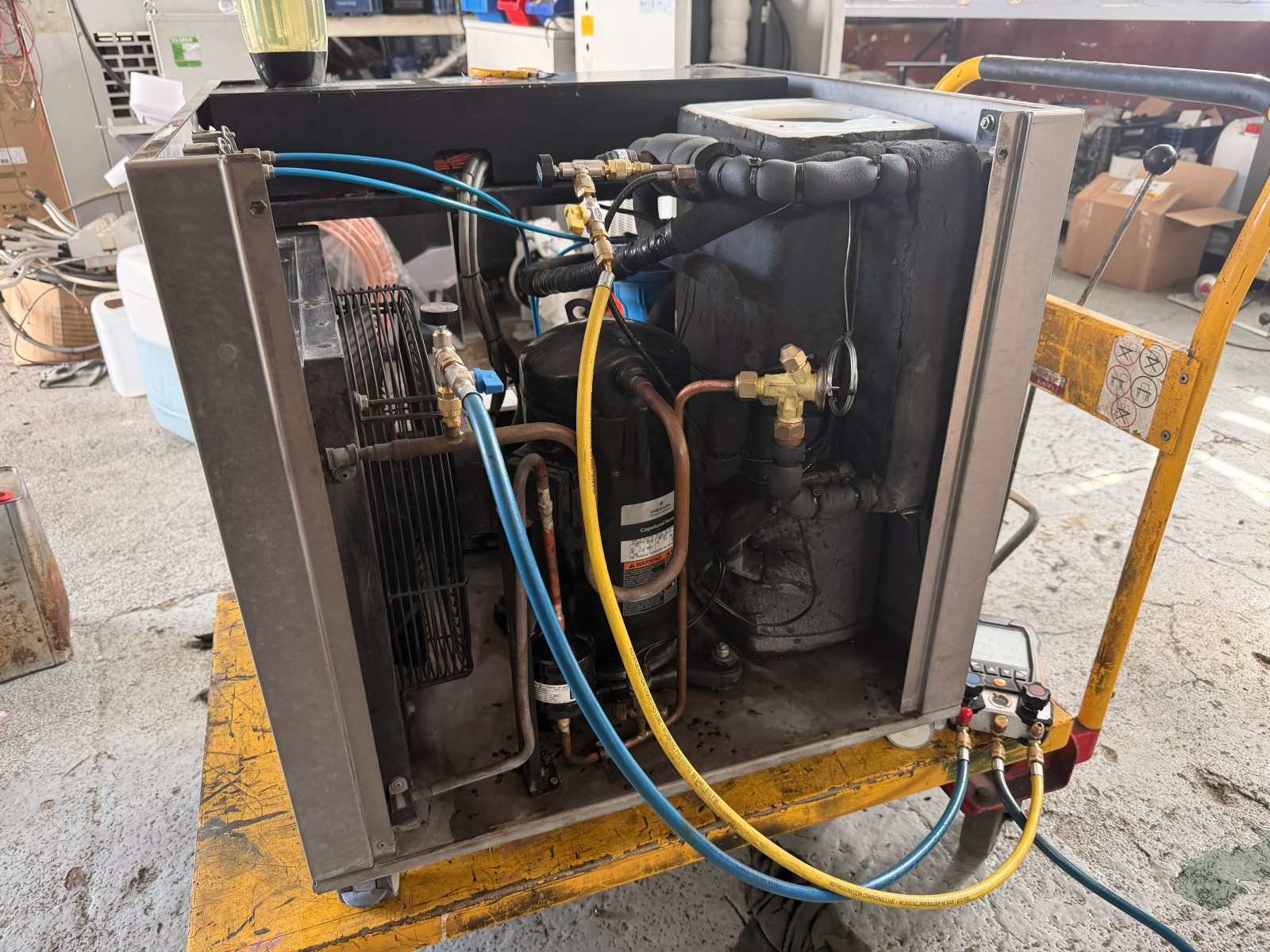

Kontrola szczelności układu chłodniczego i parametry czynnika
Szczelność sprawdzamy detektorem elektronicznym, natomiast miejsca wątpliwe potwierdzamy pianą lub próbą ciśnieniową azotem. Najczęściej wyciek pojawia się na króćcach serwisowych, przy dławikach czujników oraz na połączeniach lutowanych w rejonie sprężarki. W kompaktowym układzie ubytek widać szybciej niż w dużym chillerze, ponieważ napełnienie liczymy w kilogramach, a nie w dziesiątkach kilogramów.

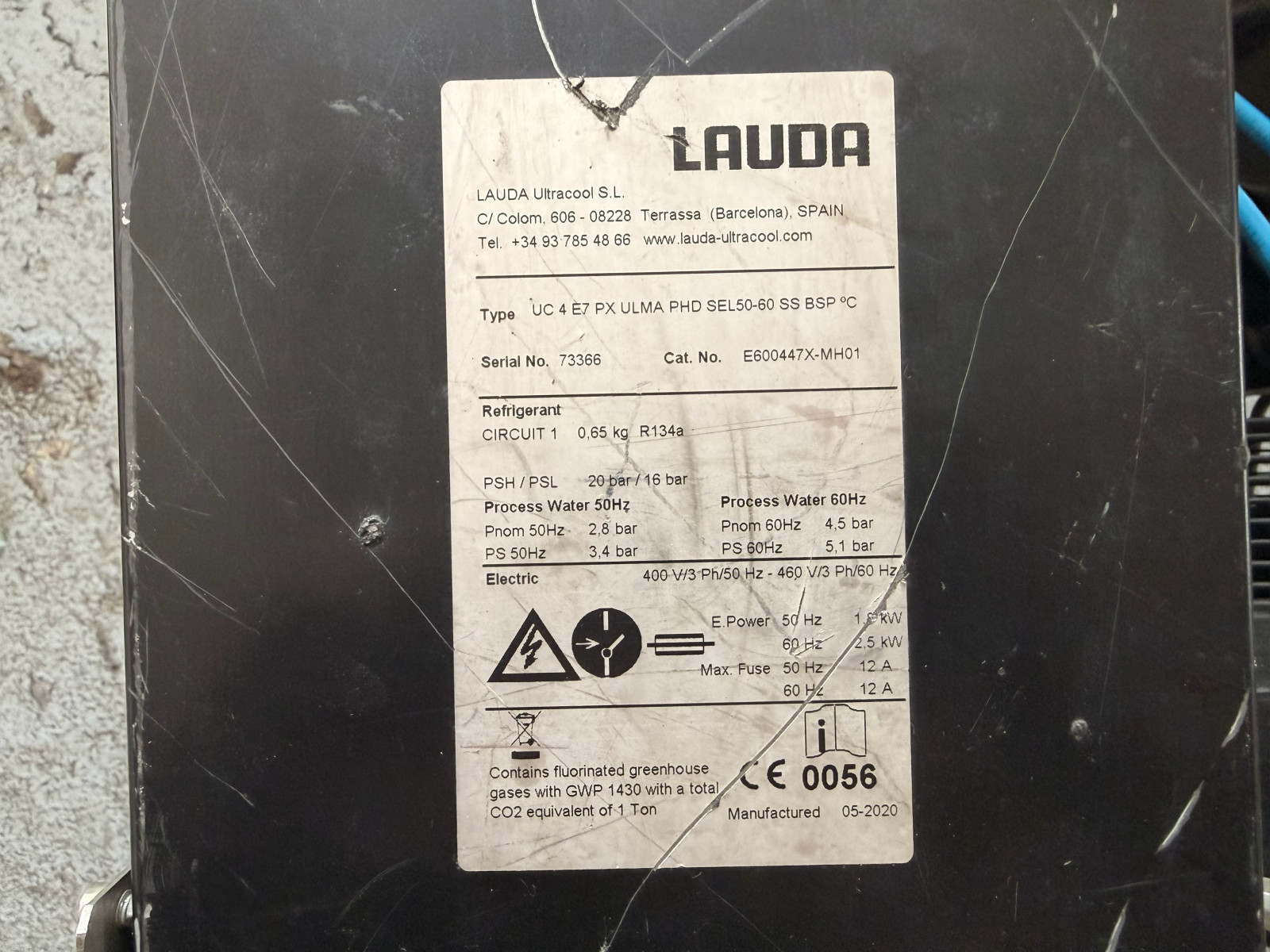

Następnie przeliczamy zmierzone ciśnienia na temperatury nasycenia i wyznaczamy przegrzanie oraz dochłodzenie. Wysokie przegrzanie sugeruje niedobór czynnika albo ograniczenie przepływu, natomiast dochłodzenie bliskie zeru wskazuje na ubytek napełnienia. Ilość czynnika weryfikujemy zawsze według tabliczki znamionowej, bo w tej rodzinie spotykamy zarówno wersje na R134a, jak i wersje na R410A. Obowiązki operatora porządkuje rozporządzenie F-gaz 2024/573 opisujące kontrolę szczelności układów chłodniczych.
Sprężarka, olej i skraplacz powietrzny pod obciążeniem
Sprężarkę oceniamy liczbami, nie słuchem. Mierzymy pobór prądu na trzech fazach, sprawdzamy symetrię, obserwujemy czas rozruchu i temperaturę tłoczenia. Poziom oraz stan oleju odczytujemy przy wzierniku, jeżeli urządzenie go posiada. Gdy wziernika brak, stan oleju oceniamy pośrednio, po temperaturze tłoczenia i zachowaniu układu przy zmianie obciążenia.
Zabrudzony skraplacz podnosi temperaturę skraplania, a w branży zwyczajowo przyjmuje się, że każdy dodatkowy kelwin kosztuje kilka procent efektywności. Z tego powodu lamele myjemy w kierunku przeciwnym do przepływu powietrza, po czym kontrolujemy kierunek obrotów wentylatora, jego pobór prądu i luz łożysk. Sprawdzamy również, czy urządzenie nie zasysa własnego gorącego powietrza, ponieważ recyrkulacja psuje bilans cieplny skuteczniej niż kurz.
Strona wodna: przepływ, ΔT i szczelność obiegu hydraulicznego
Po stronie medium interesuje nas przede wszystkim różnica temperatur zasilania i powrotu odniesiona do profilu obciążenia maszyny. Zbyt małe ΔT oznacza zwykle nadmiar przepływu albo niedobór odbioru ciepła. Zbyt duże ΔT wskazuje na przymknięty zawór, zapchany filtr lub zapowietrzenie obiegu. Kontrolujemy więc filtr obiegu cieczy, opór hydrauliczny, pracę pompy obiegowej oraz szczelność złączy i dławnicy.
Jeżeli ΔT rośnie z tygodnia na tydzień, lepiej zamówić audyt techniczny układu chłodzenia niż kolejny raz uzupełniać medium. Pomiar wskaże przyczynę, a uzupełnianie tylko przesunie awarię w czasie.
Sterownik, alarmy i komunikacja z maszyną pakującą ULMA
Diagnostykę sterownika zaczynamy od historii alarmów, ponieważ kolejność zdarzeń mówi więcej niż ostatni kod na wyświetlaczu. Alarm wysokiego ciśnienia poprzedzony wzrostem temperatury skraplania prowadzi do skraplacza, natomiast ten sam alarm po zaniku przepływu prowadzi do pompy i filtra. Czujniki temperatury oraz ciśnienia porównujemy z przyrządem wzorcowym, bo rozjechana kalibracja generuje fałszywe alarmy.
Osobno sprawdzamy komunikację Ethernet i sygnały sterujące wymieniane z maszyną, czyli zdalny start, potwierdzenie gotowości oraz sygnał usterki. Kontrolujemy także napięcie zasilania, asymetrię faz, stan styków i moment dokręcenia połączeń. Luźna śruba w torze prądowym potrafi zatrzymać linię szybciej niż zużyta sprężarka.
Najczęstsze błędy eksploatacyjne chillerów Lauda w liniach pakujących
Poniższe zachowania powtarzają się na obiektach najczęściej i to one generują większość zgłoszeń awaryjnych.
- Praca z zabrudzonym skraplaczem aż do alarmu wysokiego ciśnienia, zamiast mycia w cyklu prewencyjnym.
- Zaniżanie nastawy temperatury medium bez potrzeby technologicznej, co podnosi zużycie energii i skraca żywotność sprężarki.
- Uzupełnianie ubytku czynnika bez lokalizacji nieszczelności, czyli leczenie objawu zamiast przyczyny.
- Kasowanie alarmów bez odczytu historii, przez co diagnostyka traci najważniejszy materiał dowodowy.
- Pomijanie filtra w obiegu cieczy podczas przeglądu, mimo że jego opór rośnie stopniowo i cicho.
- Ustawienie urządzenia w ciasnej wnęce, gdzie wentylator zasysa własne powietrze wylotowe.
Każdy z tych punktów da się wyeliminować planem przeglądów i prostą modernizacją etapową instalacji wody lodowej, na przykład dołożeniem czujnika przepływu lub poprawą wentylacji pomieszczenia.
Test w pełnym zakresie temperatur i protokół serwisowy
Przegląd kończymy próbą pracy w pełnym zakresie nastaw. Obserwujemy tempo zbijania temperatury, stabilność przy nastawie, zachowanie histerezy i reakcję zabezpieczeń. Dopiero taki test pokazuje realną wydajność chłodniczą, a nie deklarowaną. Wszystkie wyniki trafiają do protokołu serwisowego, razem z pomiarami przed regulacją i po niej. Nasz serwis chillerów i agregatów wody lodowej przekazuje ten dokument klientowi w komplecie z zaleceniami.
Serwis chillera Lauda UC 4 E7 PX: najczęstsze pytania
Jak często wykonywać serwis chillera Lauda UC 4 E7 PX?
Przy pracy jednozmianowej w czystej hali wystarczy przegląd raz w roku. Praca dwu lub trzyzmianowa, wysokie zapylenie oraz sąsiedztwo strefy pakowania skracają ten okres do dwóch przeglądów rocznie. Decyduje profil obciążenia, nie kalendarz. Jeżeli urządzenie pracuje w cyklu ciągłym, warto dodatkowo rejestrować temperatury zasilania i powrotu, ponieważ trend ΔT wyprzedza awarię o tygodnie.
Po czym poznać, że chiller przy maszynie ULMA traci wydajność?
Pierwszym objawem jest wydłużenie czasu schładzania medium do nastawy. Drugim rosnąca temperatura powrotu przy niezmienionym obciążeniu maszyny. Trzecim częstsze załączanie sprężarki i krótsze cykle pracy. Operator zauważy też cieplejszy nawiew ze skraplacza oraz alarmy pojawiające się w najcieplejszych godzinach zmiany. Każdy z tych objawów da się potwierdzić pomiarem podczas jednej wizyty serwisowej.
Czy kontrola szczelności układu chłodniczego jest obowiązkowa w tak małym urządzeniu?
Kompaktowe chillery tej klasy zwykle mieszczą się poniżej progu 5 ton ekwiwalentu CO2, więc nie podlegają obowiązkowym kontrolom okresowym. Operator odpowiada jednak za zapobieganie wyciekom i niezwłoczne usunięcie stwierdzonej nieszczelności. Z perspektywy technicznej kontrola szczelności i tak się opłaca, bo w małym napełnieniu nawet niewielki ubytek wyraźnie obniża wydajność chłodniczą.
Co powinien zawierać protokół serwisowy chillera?
Protokół powinien zawierać ciśnienia i temperatury robocze, przegrzanie i dochłodzenie, pobór prądu sprężarki oraz pompy, temperatury zasilania i powrotu, wynik kontroli szczelności, listę wykonanych czynności i odczyt historii alarmów. Do tego dochodzą zalecenia oraz zdjęcia lub raport z przyrządu pomiarowego. Taki dokument pozwala porównać kolejne przeglądy i realnie ocenić stan urządzenia.
Podsumowanie i kontakt
Kompaktowy agregat przy linii pakującej nie ma zapasu mocy ani drugiego obiegu, dlatego jego niezawodność opiera się na regularnym pomiarze. Zapis parametrów, kontrola szczelności, czysty skraplacz i sprawna strona wodna dają więcej niż doraźna reakcja na alarm. Zamów serwis chillera Lauda UC 4 E7 PX lub audyt pomiarowy pod konkretny profil obciążenia: 501 179 381, 536 577 385, info@coldway.pl.
