Serwis centrali wentylacyjnej PM LUFT GOLD 32B11 w środowiskach o wysokich wymaganiach
Serwis centrali wentylacyjnej PM LUFT GOLD 32B11 to zaplanowany przegląd techniczny, który przywraca projektowe parametry pracy urządzenia. Obejmuje kontrolę wymiennika obrotowego, wentylatorów, filtrów, automatyki i czujników, a następnie pomiar wydajności przepływu powietrza oraz regulację nastaw, dzięki czemu centrala odzyskuje sprawność odzysku ciepła i stabilność temperatury nawiewu. W obiektach o stabilnym bilansie cieplnym nawet niewielki spadek wydajności powoduje wahania temperatury i wyższe zużycie energii. Dotyczy to serwerowni, hal produkcyjnych i laboratoriów. Właśnie dlatego ten serwis warto prowadzić w oparciu o pomiar, a nie o subiektywną ocenę pracy.
Centrale z serii GOLD, wcześniej znane pod marką PM LUFT, dziś należą do oferty marki Swegon, jednak ich konstrukcja pozostaje rozpoznawalna. Sercem układu jest obrotowy wymiennik odzysku ciepła, a całością steruje zintegrowana automatyka. To właśnie te podzespoły decydują o tym, jak urządzenie zachowuje się między kolejnymi przeglądami.
Dlaczego centrala GOLD wymaga serwisu opartego na pomiarze
Stan centrali GOLD trudno ocenić na oko. Wentylator się kręci, powietrze płynie, a mimo to sprawność odzysku ciepła bywa już o kilkanaście procent niższa od projektowej. Powód jest prosty. Zużycie postępuje stopniowo i rozkłada się na kilka podzespołów jednocześnie.
Filtr powoli się zapełnia, przez co rośnie spadek ciśnienia i maleje strumień powietrza. Uszczelnienia szczotkowe wymiennika obrotowego zużywają się, więc część powietrza wywiewanego przenika do nawiewu. Czujniki temperatury z czasem odchylają wskazania, a sterownik reguluje układ na podstawie zafałszowanych danych. Każdy z tych efektów osobno jest niewielki. Razem obniżają bilans cieplny i podnoszą pobór energii.
Dlatego traktujemy przegląd techniczny jako proces pomiarowy. Mierzymy ΔT na wymienniku, spadki ciśnienia na filtrach oraz rzeczywisty przepływ powietrza, a wyniki porównujemy z danymi projektowymi. Taka diagnostyka pokazuje, który element naprawdę ogranicza wydajność, zanim problem zauważy użytkownik. Podobne podejście stosujemy tam, gdzie pracuje klimatyzacja precyzyjna serwerowni.
Co obejmuje serwis centrali wentylacyjnej PM LUFT GOLD 32B11
Kompletny przegląd dotyka wszystkich zespołów odpowiedzialnych za przepływ, odzysk ciepła i regulację. W praktyce podczas serwisu wykonujemy następujące czynności:
- Kontrola i wymiana filtrów powietrza wraz z pomiarem spadku ciśnienia na sekcji filtracyjnej.
- Ocena wymiennika obrotowego, czyszczenie powierzchni oraz kontrola uszczelnień i napędu rotora.
- Sprawdzenie wentylatorów nawiewnego i wywiewnego, ich mocowań, łożysk oraz układu regulacji obrotów.
- Kontrola nagrzewnicy i chłodnicy, w tym drożności lamel oraz pracy siłowników przepustnic.
- Weryfikacja automatyki, sterownika oraz czujników temperatury i ciśnienia wraz z korektą nastaw.
- Pomiar wydajności przepływu powietrza i regulacja parametrów pracy do wartości projektowych.
- Test funkcjonalny całej centrali oraz kontrola szczelności obudowy i połączeń kanałowych.
Zakres dopasowujemy do konfiguracji konkretnego egzemplarza, ponieważ centrale GOLD 32B11 miewają różne sekcje grzewcze i chłodnicze. Pełny serwis central wentylacyjnych zawsze kończymy potwierdzeniem parametrów pomiarem.
Wymiennik obrotowy i odzysk ciepła w centrali GOLD
Wymiennik obrotowy odpowiada za odzysk ciepła między powietrzem wywiewanym a nawiewanym. To najbardziej wrażliwy element układu, ponieważ jego sprawność zależy zarówno od czystości powierzchni, jak i od stanu uszczelnień. Zabrudzony rotor stawia większy opór i słabiej przekazuje ciepło.
Podczas serwisu oceniamy stopień zanieczyszczenia, czyścimy powierzchnię wymiennika oraz sprawdzamy napęd i stan paska rotora. Kontrolujemy też uszczelnienia szczotkowe, które ograniczają przeciek powietrza między strumieniami. Zużyte uszczelnienie oznacza, że część powietrza wywiewanego wraca do nawiewu, co pogarsza jakość powietrza i zawyża odczyt sprawności.
Miarą stanu wymiennika jest różnica temperatur, czyli ΔT mierzone po obu stronach sekcji odzysku. Spadek ΔT poniżej wartości projektowej to sygnał, że rotor wymaga czyszczenia albo regulacji napędu. Ten pomiar wykonujemy zawsze, ponieważ ocenia realny odzysk, a nie sam fakt, że rotor się obraca. Ramy dla efektywności tego typu urządzeń porządkują między innymi branżowe wytyczne dla central wentylacyjnych opracowywane na poziomie europejskim.
Filtry powietrza i spadek ciśnienia jako wskaźnik zużycia

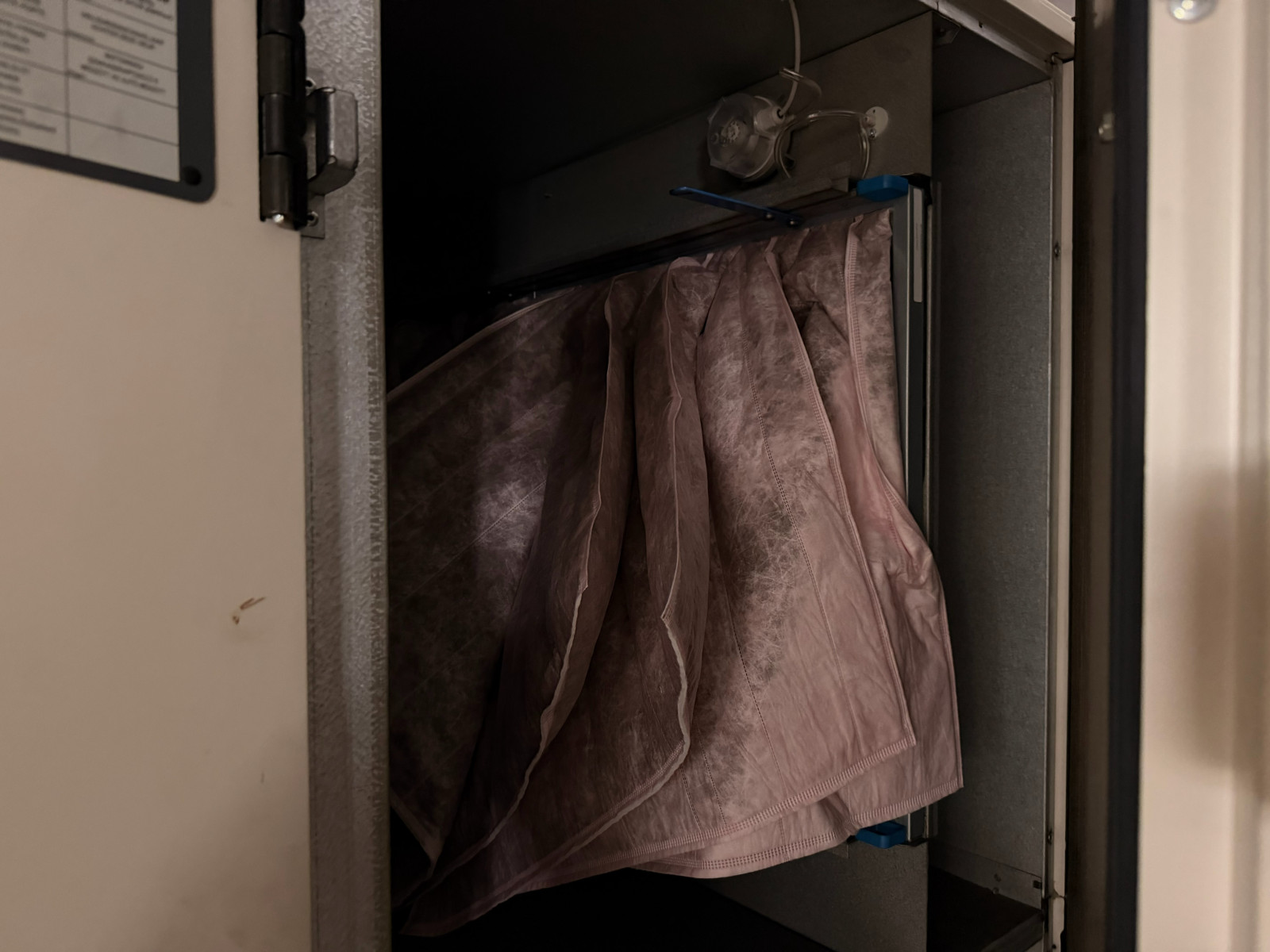

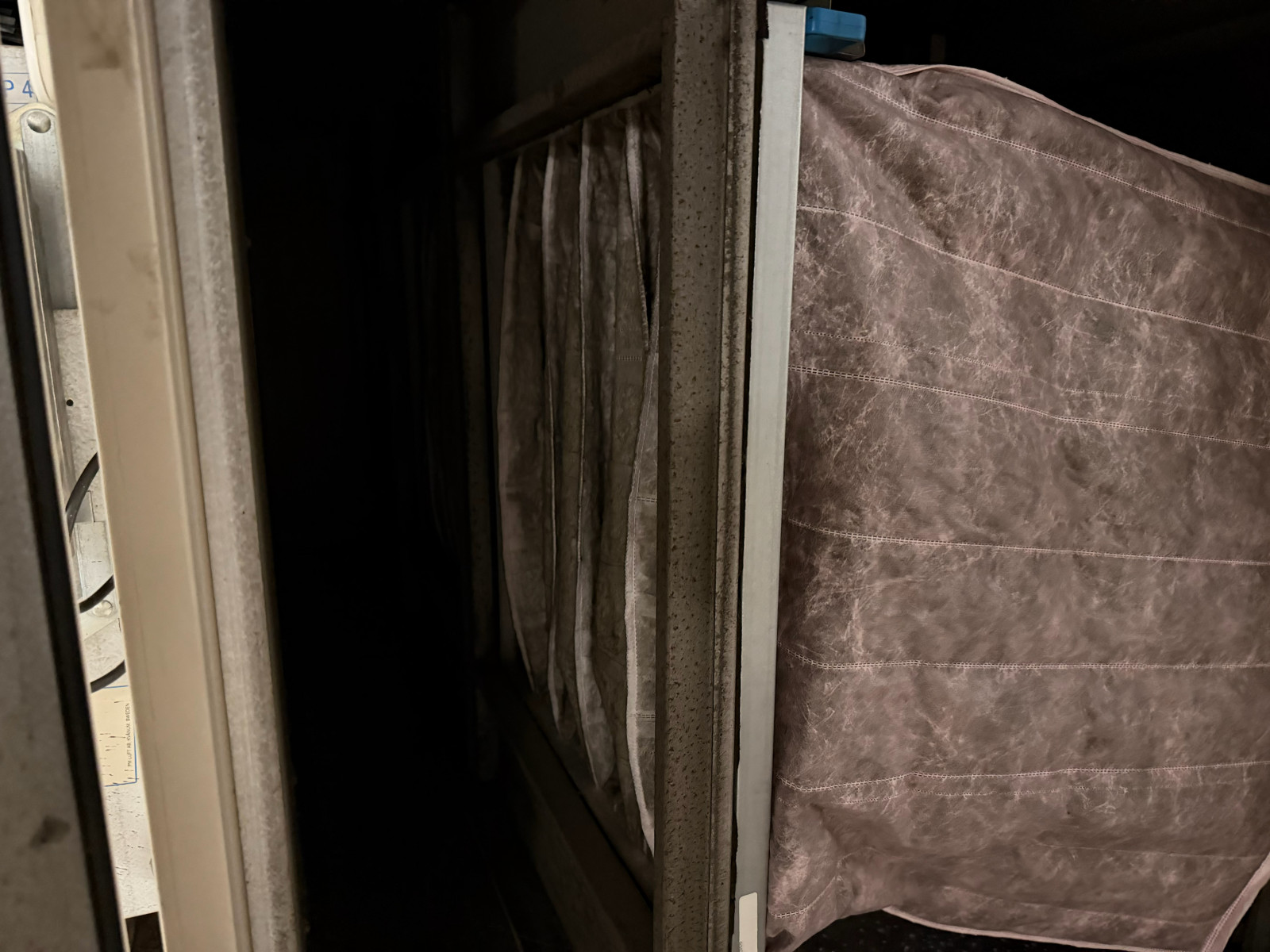

Filtry chronią wymiennik, wentylatory i nagrzewnicę przed zanieczyszczeniami z powietrza zewnętrznego oraz wywiewanego. W miarę eksploatacji zatrzymują coraz więcej pyłu, przez co rośnie opór przepływu. Ten opór, mierzony jako spadek ciśnienia na sekcji filtracyjnej, jest najprostszym i najbardziej wiarygodnym wskaźnikiem stanu filtra.
Kiedy spadek ciśnienia przekracza wartość graniczną, wentylator musi pracować z wyższą wydajnością, aby utrzymać strumień powietrza. W efekcie rośnie pobór energii, a przy silnie zapchanym filtrze przepływ i tak spada poniżej wymaganego poziomu. Dlatego filtry wymieniamy na podstawie pomiaru, a nie wyłącznie według kalendarza. Taka wymiana filtrów powietrza chroni jednocześnie wymiennik i utrzymuje stabilny nawiew.
Wentylatory, automatyka i czujniki centrali GOLD
Wentylatory nawiewny i wywiewny utrzymują zadany strumień powietrza. Podczas przeglądu sprawdzamy ich mocowania, stan łożysk oraz układ regulacji obrotów, realizowany przez falowniki lub silniki z płynną regulacją. Nietypowe drgania albo hałas często wskazują na zużyte łożysko lub niewyważenie wirnika.

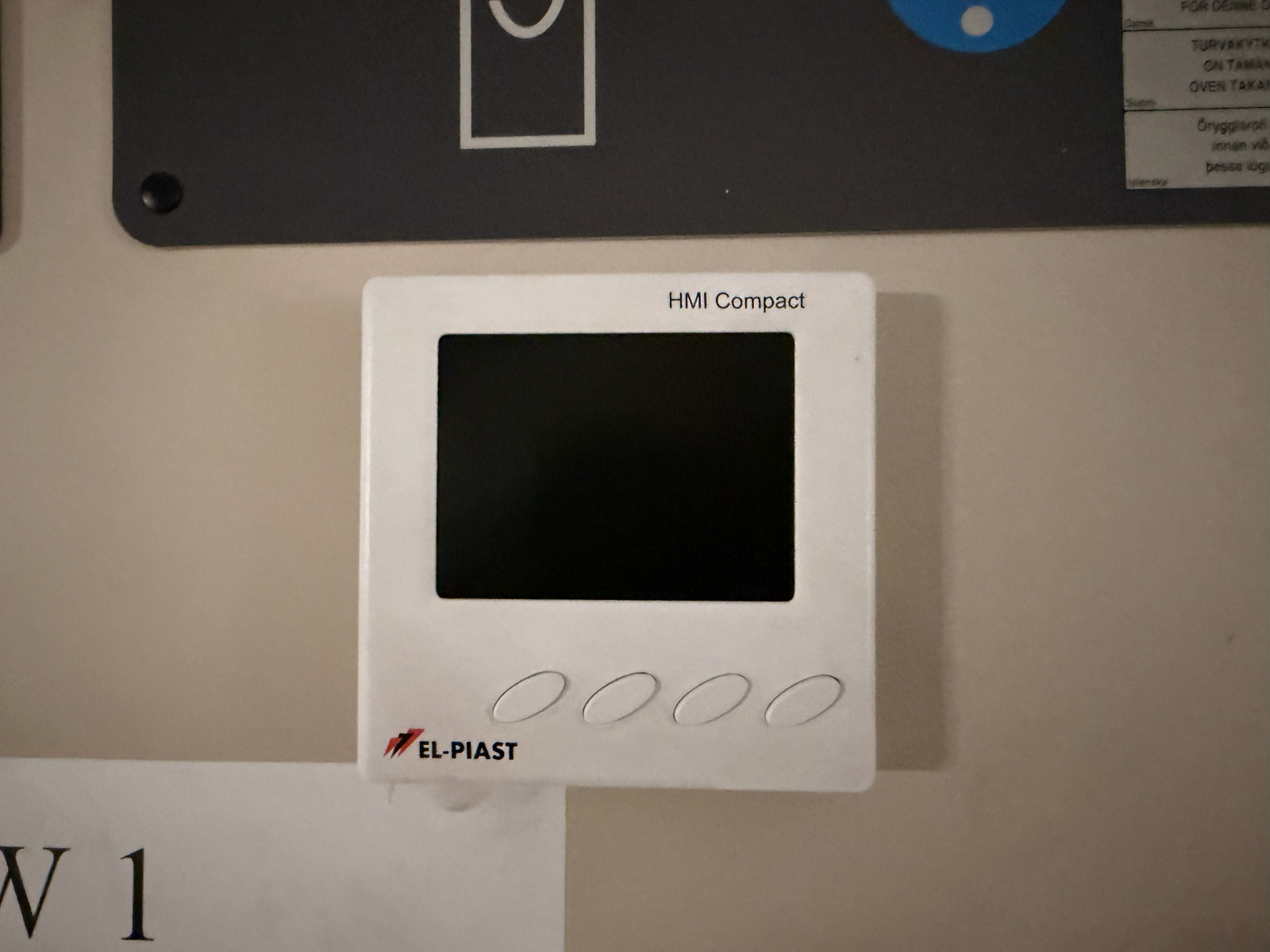

Sercem sterowania jest zintegrowana automatyka centrali GOLD wraz z panelem obsługi. Weryfikujemy logikę pracy, nastawy oraz komunikację sterownika z podzespołami. Sprawdzamy również czujniki temperatury i ciśnienia, ponieważ to one dostarczają danych, na których opiera się cała regulacja. Czujnik z odchyloną charakterystyką sprawia, że układ utrzymuje błędny punkt pracy, mimo że formalnie działa.
Niestabilna temperatura nawiewu albo wyższy pobór energii w centrali PM LUFT GOLD 32B11 to sygnał do działania. Diagnostyka pomiarowa wskaże przyczynę, zanim dojdzie do przestoju. Wystarczy zgłosić urządzenie do przeglądu, a resztę ustalimy na podstawie danych.
Pomiar wydajności przepływu i regulacja po serwisie
Wymiana i czyszczenie podzespołów to dopiero połowa pracy. Druga, decydująca o wyniku, to pomiar wydajności przepływu powietrza i regulacja parametrów do wartości projektowych. Bez tego kroku centrala pracuje, ale niekoniecznie w punkcie, dla którego ją zaprojektowano.
Po serwisie mierzymy strumień powietrza nawiewanego i wywiewanego, sprawdzamy równowagę między nimi oraz temperatury w charakterystycznych punktach układu. Następnie korygujemy nastawy sterownika i obroty wentylatorów tak, aby odzysk ciepła i wydajność odpowiadały założeniom. Na koniec wykonujemy test funkcjonalny, czyli kontrolowane uruchomienie po naprawie, podczas którego obserwujemy pracę wszystkich sekcji.
Takie prowadzenie serwisu daje wynik mierzalny. Użytkownik otrzymuje centralę, której parametry potwierdza pomiar, a nie sama deklaracja przeglądu. W obiektach o wysokich wymaganiach liczy się każdy stopień i każdy scenariusz awaryjny. To właśnie powtarzalność decyduje o zaufaniu do układu wentylacji. Dla większych instalacji uzupełnieniem bywa audyt techniczny układu chłodzenia.
Najczęstsze pytania o serwis centrali PM LUFT GOLD 32B11
Jak często należy serwisować centralę wentylacyjną GOLD 32B11?
Częstotliwość zależy od zapylenia powietrza i intensywności pracy. W typowych warunkach biurowych przegląd wykonuje się zwykle raz lub dwa razy w roku. W obiektach silnie zapylonych, na przykład w halach produkcyjnych, potrzebny jest częściej. Filtry kontroluje się częściej niż pozostałe podzespoły, ponieważ zużywają się najszybciej. Najbardziej wiarygodnym kryterium pozostaje pomiar spadku ciśnienia i wydajności przepływu, który pokazuje realny stan centrali.
Po czym poznać, że centrala GOLD wymaga serwisu?
Najczęstsze objawy to spadek wydajności nawiewu, wahania temperatury, wyższy niż zwykle pobór energii oraz hałas albo drgania wentylatorów. Sygnałem bywa też komunikat lub alarm na panelu sterownika. Wiele z tych symptomów użytkownik zauważa samodzielnie. Ich przyczynę wskazuje jednak dopiero pomiar ΔT na wymienniku, spadku ciśnienia na filtrach oraz przepływu powietrza.
Czy po serwisie centrala wymaga ponownej regulacji?
Tak, regulacja jest nieodłączną częścią prawidłowego serwisu. Po wymianie filtrów i czyszczeniu wymiennika zmieniają się opory przepływu, dlatego nastawy wentylatorów i sterownika trzeba skorygować. Bez tego kroku centrala działa, ale niekoniecznie w projektowym punkcie pracy. Regulację potwierdzamy pomiarem wydajności przepływu oraz testem funkcjonalnym, który sprawdza współpracę wszystkich sekcji urządzenia.
Podsumowanie
Serwis centrali PM LUFT GOLD 32B11 przynosi realną korzyść wtedy, gdy opiera się na pomiarze, a nie na rutynie. Kontrola wymiennika obrotowego, filtrów, wentylatorów i automatyki przywraca projektowe parametry i chroni proces przed niestabilnością. Potwierdzają to pomiary ΔT, spadków ciśnienia oraz wydajności przepływu. Jeśli chcesz zaplanować przegląd lub diagnostykę tej centrali, skontaktuj się z zespołem ColdWay. Zadzwoń pod numer +48 501 179 381 lub +48 536 577 385, albo napisz na info@coldway.pl. Dobierzemy zakres pomiarów do Twojego obiektu i potwierdzimy wynik danymi.
