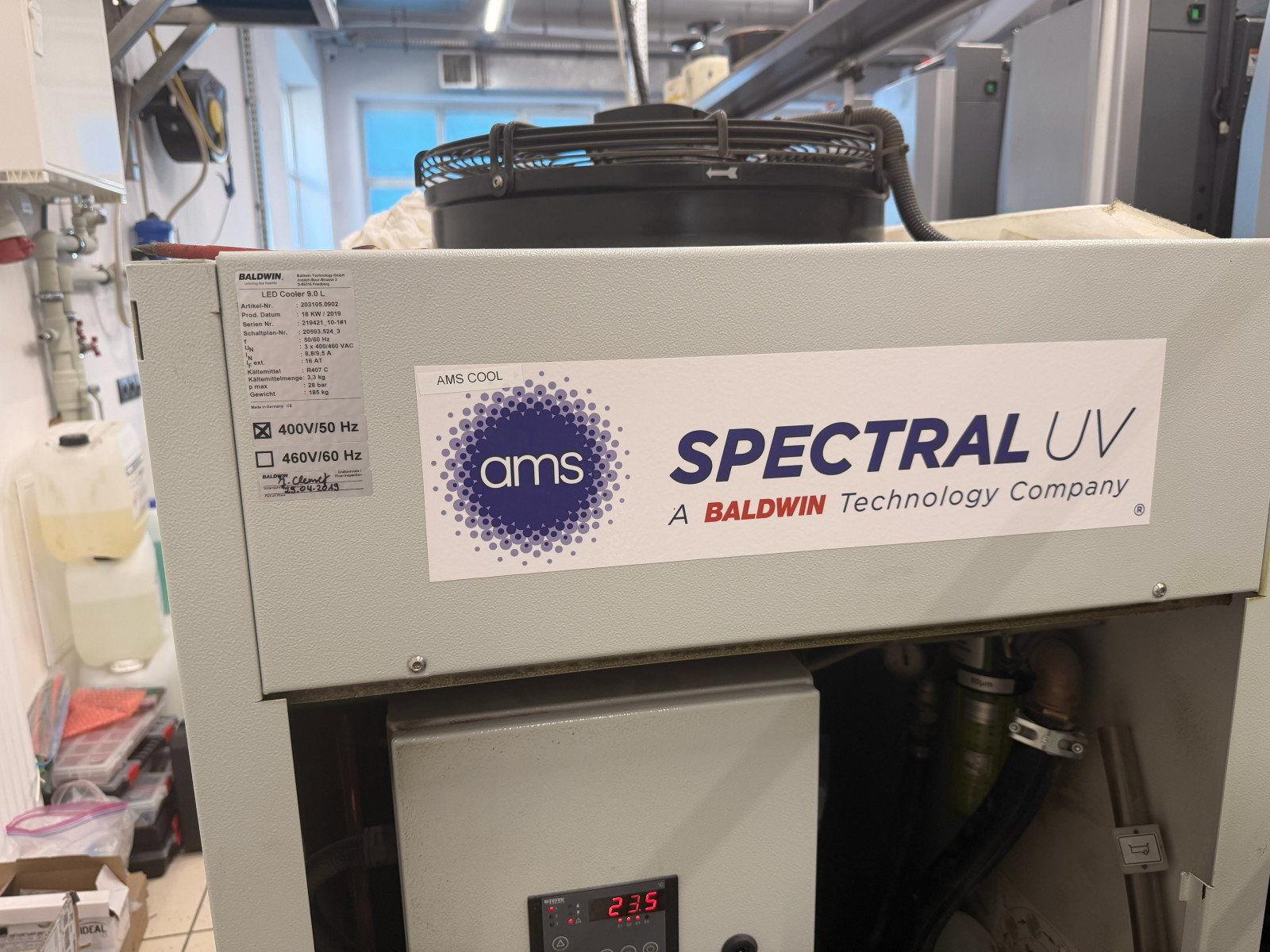

Serwis Baldwin LED Cooler 9.0 L w praktyce pomiarowej
Serwis Baldwin LED Cooler 9.0 L to zaplanowany przegląd układu chłodzenia modułów LED-UV, obejmujący pomiar ciśnień i temperatur pracy, kontrolę szczelności instalacji chłodniczej, czyszczenie wymienników oraz weryfikację czynnika chłodniczego. Celem jest utrzymanie stabilnej temperatury diod i powtarzalnego procesu utwardzania. Problem zwykle zaczyna się niepozornie, ponieważ chłodziarka pracuje w tle, a pierwsze objawy łatwo przeoczyć. Spada moc curingu, rośnie temperatura na module, a wydruk traci powtarzalność. Dlatego regularny, pomiarowy przegląd chroni zarówno diody LED-UV, jak i ciągłość produkcji.
Dlaczego chłodziarka LED-UV wymaga regularnego serwisu?
Moduły LED-UV oddają skoncentrowane ciepło, a recyrkulacyjna chłodziarka odbiera je i utrzymuje diody w bezpiecznym oknie temperatur. Z czasem parametry pracy dryfują, ponieważ skraplacz się zabrudza, płyn w obiegu traci właściwości, a drobne nieszczelności obniżają napełnienie. W rezultacie różnica temperatur, czyli ΔT między zasilaniem a powrotem czynnika roboczego przestaje odpowiadać stanowi nominalnemu. Rośnie także spadek ciśnienia w obiegu, więc pompa i sprężarka pracują ciężej.
Konsekwencje są odczuwalne na produkcji. Przegrzewane diody tracą moc, a ich żywotność się skraca. Dodatkowo słabnie dawka utwardzania, przez co pojawiają się niedosuszone wydruki i częstsze wyłączenia awaryjne. Bez cyklicznego pomiaru te zmiany narastają niezauważalnie, dlatego pomiarowa diagnostyka układu chłodzenia LED-UV wychwytuje je, zanim zatrzymają maszynę.
Diagnostyka pomiarowa układu chłodzenia LED-UV
Rzetelny serwis zaczyna się od pomiaru, nie od wymiany części. Serwisant odczytuje ciśnienie ssania i tłoczenia, temperatury parowania i skraplania, przegrzanie oraz dochłodzenie. Następnie sprawdza ΔT czynnika roboczego, spadki ciśnienia w obiegu wodnym oraz pobór prądu sprężarki i wentylatorów. Na koniec porównuje temperaturę na wejściu i wyjściu modułu LED-UV z profilem obciążenia deklarowanym dla danej maszyny.
Taki zestaw danych pokazuje, czy chłodziarka realnie trzyma parametr, czy tylko formalnie się uruchamia. Dzięki temu decyzja o zakresie prac opiera się na liczbach, a nie na domysłach. Jeżeli obserwujesz spadek mocy curingu lub rosnącą temperaturę modułu, warto zlecić pomiarową diagnostykę układu chłodzenia, zanim usterka wymusi przestój.
Co obejmuje serwis Baldwin LED Cooler 9.0 L?
Zakres przeglądu dobieramy do stanu urządzenia i wyników pomiarów. W ramach obsługi serwisowej chłodziarki LED-UV, czyli serwisu Baldwin LED Cooler 9.0 L, wykonujemy następujące czynności:
- Pomiar ciśnień i temperatur pracy oraz ocenę parametrów względem stanu nominalnego.
- Kontrolę szczelności instalacji chłodniczej i lokalizację ewentualnych nieszczelności.
- Czyszczenie skraplacza i parownika wraz z kontrolą drożności wymienników.
- Sprawdzenie wentylatorów, ich łożysk oraz płynności obrotów.
- Weryfikację czynnika chłodniczego i uzupełnienie napełnienia po usunięciu nieszczelności.
- Kontrolę sprężarki, poboru prądu i warunków pracy pod obciążeniem.
- Przegląd układu elektrycznego oraz sterowania, w tym nastaw regulacji.
- Wymianę podzespołów zużytych lub niesprawnych na sprawne odpowiedniki.
- Testy funkcjonalne i uruchomienie po serwisie z rejestracją wyników.
Czyszczenie skraplacza i parownika oraz kontrola wentylatorów
Zabrudzony skraplacz podnosi temperaturę i ciśnienie skraplania, przez co sprężarka pracuje przy wyższym ciśnieniu tłoczenia. W efekcie spada sprawność energetyczna, a temperatura wody chłodzącej moduł rośnie. Czyszczenie przywraca prawidłowy bilans cieplny, więc układ ponownie odbiera ciepło zgodnie z założeniami. Po stronie parownika lub wymiennika cieczowego osady ograniczają wymianę ciepła, dlatego kontrola drożności jest równie istotna.

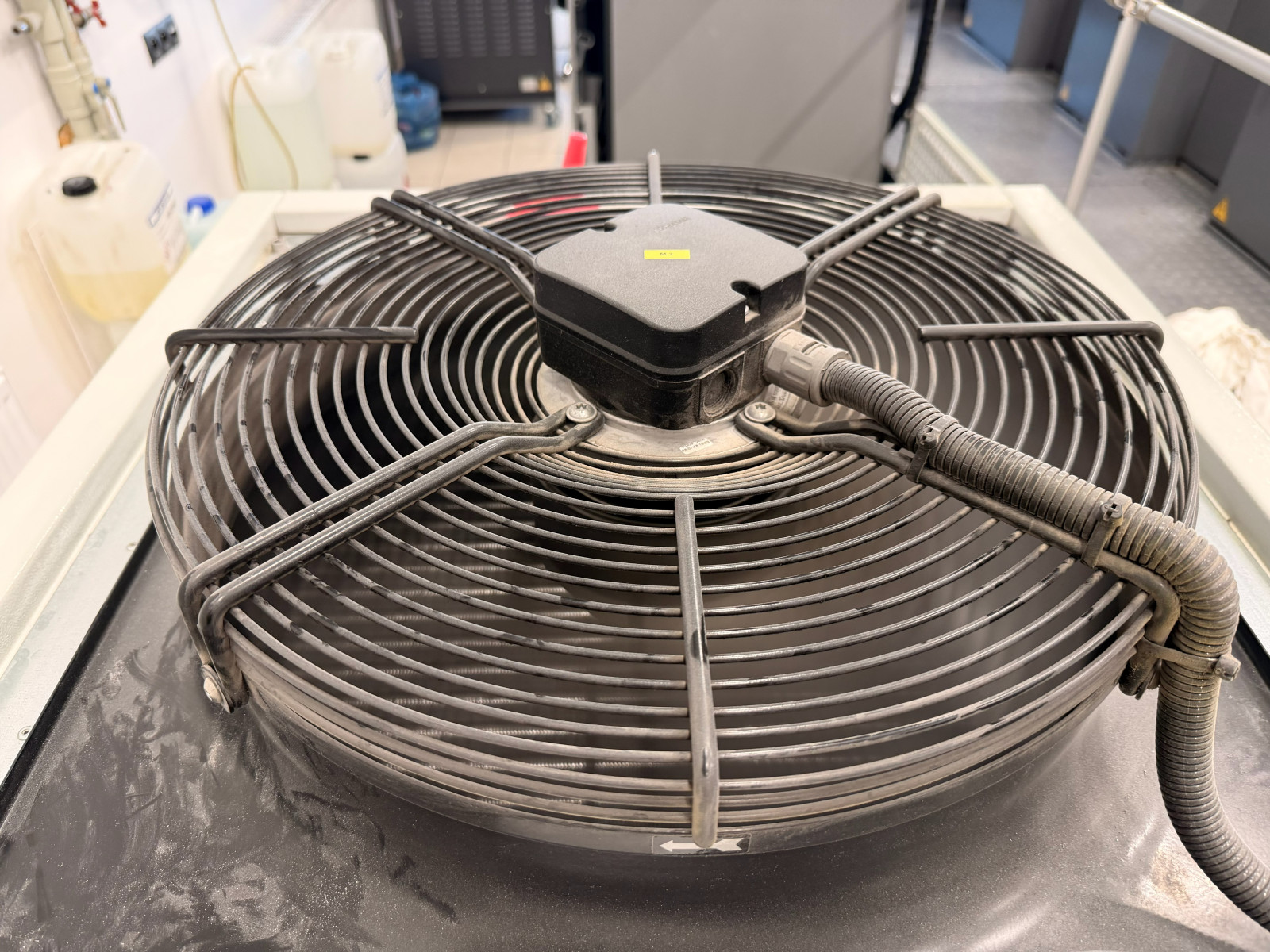

Wentylatory decydują o odprowadzeniu ciepła ze skraplacza. Sprawdzamy zatem ich pobór prądu, stan łożysk i płynność obrotów, ponieważ zużyty wentylator obniża przepływ powietrza i zaburza regulację. Dodatkowo weryfikujemy czystość osłon i kierownic strumienia, gdyż nawet lokalne zaburzenie przepływu podnosi temperaturę pracy.
Sprężarka, czynnik chłodniczy i kontrola szczelności instalacji chłodniczej

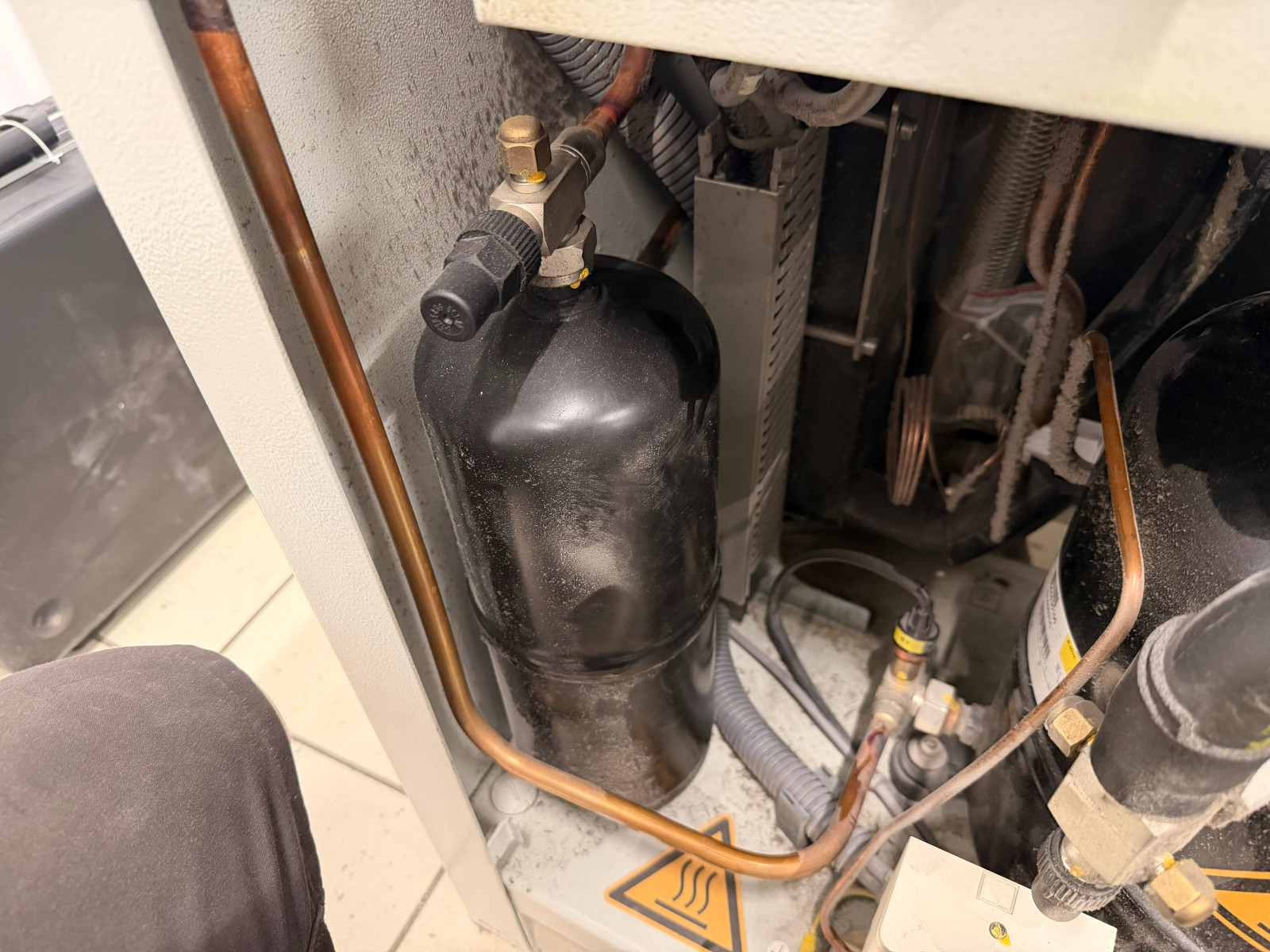

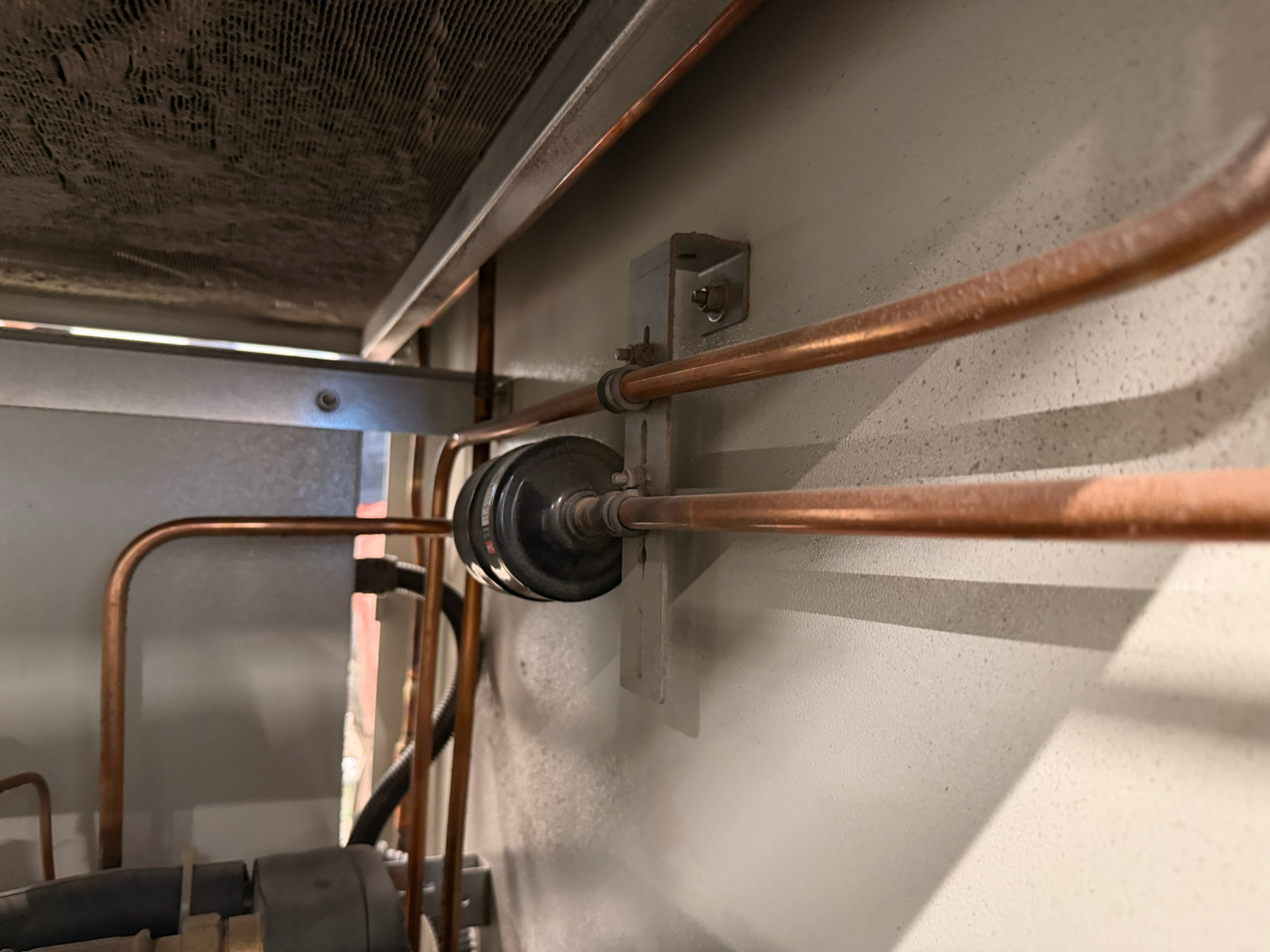

Sprężarka to serce obiegu, dlatego oceniamy jej pobór prądu, pracę pod obciążeniem oraz zabezpieczenia przed przegrzaniem. Równolegle weryfikujemy czynnik chłodniczy, ponieważ zbyt niskie napełnienie zmienia przegrzanie i dochłodzenie, a w konsekwencji obniża wydajność chłodzenia. Elementy automatyki, na przykład zawór rozprężny i presostaty, odpowiadają za stabilną regulację, więc ich stan sprawdzamy razem z nastawami.
Kontrola szczelności instalacji chłodniczej chroni przed powolną utratą czynnika. Nieszczelność lokalizujemy metodą detekcji, a po naprawie wykonujemy próbę, próżnię i osuszanie układu, następnie uzupełniamy napełnienie. Dobór trwałych podzespołów, na przykład zaworów i presostatów, ogranicza ryzyko kolejnych usterek. Dane techniczne elementów automatyki chłodniczej udostępnia między innymi producent podzespołów układu chłodniczego.
Układ elektryczny, sterowanie i wymiana podzespołów chłodziarki

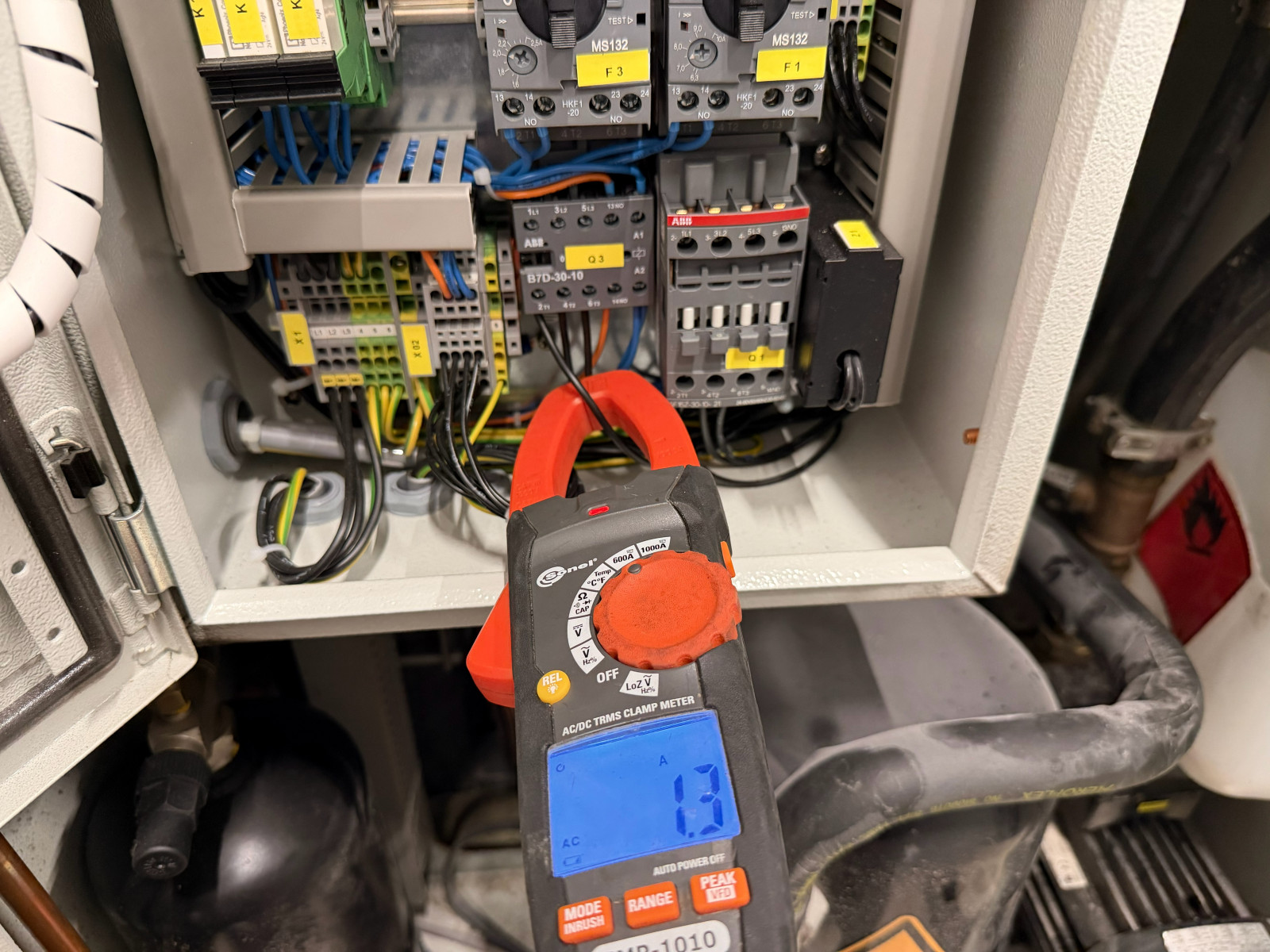

Stabilna praca zależy od sprawnej elektryki i logiki sterowania. Sprawdzamy zatem połączenia, styczniki, zabezpieczenia oraz czujniki temperatury, ponieważ uszkodzony czujnik przekazuje błędny sygnał i rozstraja regulację. Weryfikujemy także nastawy sterownika i progi alarmowe, dzięki czemu urządzenie reaguje zgodnie z rzeczywistym profilem obciążenia.

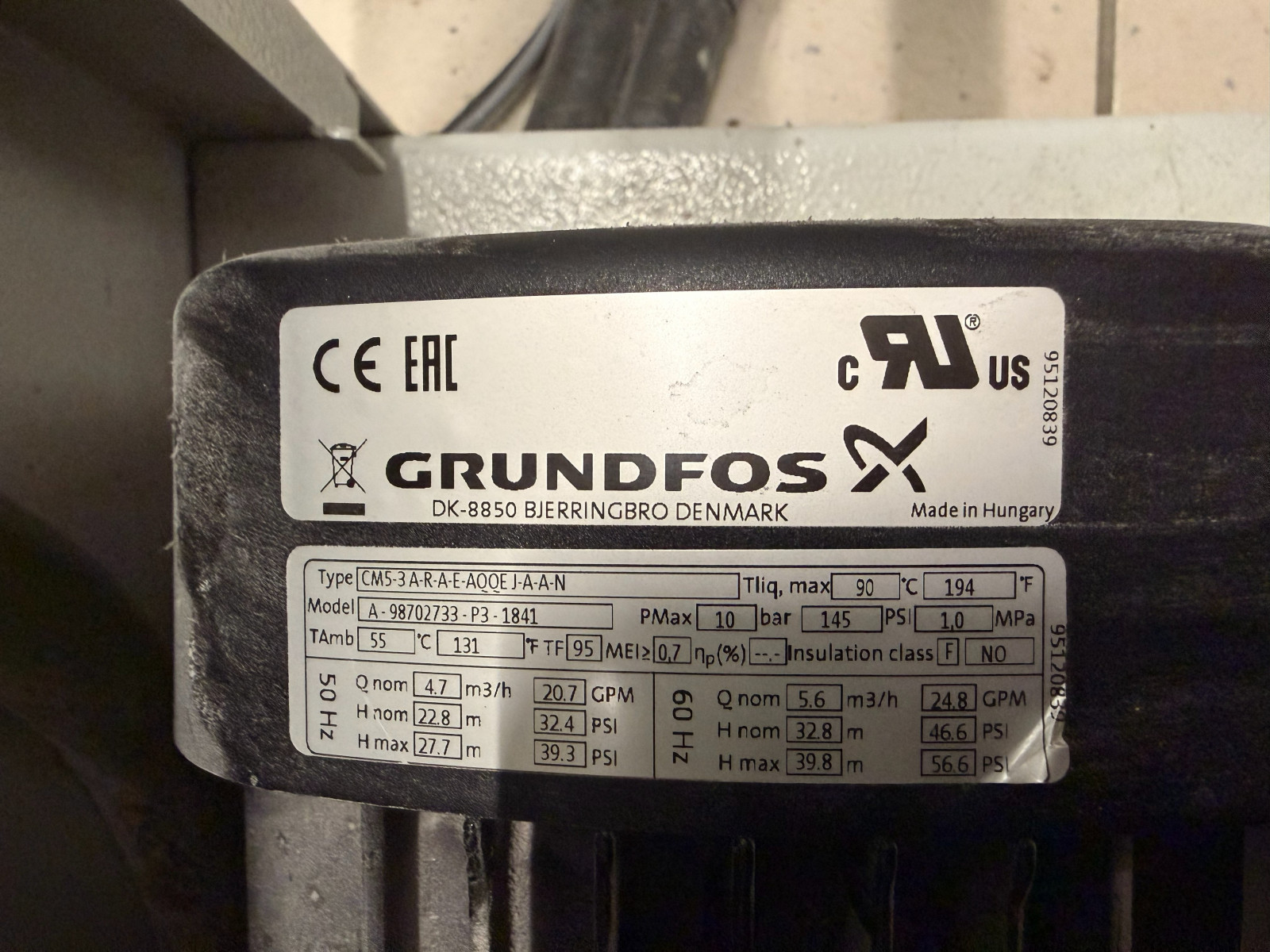

Wymiana podzespołów chłodziarki dotyczy elementów zużytych lub pracujących poza tolerancją. Najczęściej obejmuje uszczelnienia, czujniki, elementy automatyki, a w razie potrzeby pompę obiegową. W ramach obsługi serwisowej chłodziarki LED-UV montujemy sprawne odpowiedniki i ponownie mierzymy parametry, zatem po naprawie układ wraca do przewidywalnej pracy.
Testy funkcjonalne i uruchomienie po serwisie
Po zakończeniu prac uruchamiamy chłodziarkę i potwierdzamy, że parametry wróciły do stanu nominalnego. Sprawdzamy ΔT, spadek ciśnienia oraz stabilność regulacji pod obciążeniem, a następnie testujemy scenariusz awaryjny, czyli reakcję alarmów i wyłączeń zabezpieczających. Wynik przekazujemy w formie odczytów, ponieważ udokumentowany pomiar jest podstawą do dalszej eksploatacji i planowania kolejnych przeglądów w ramach pomiarowego serwisu prewencyjnego.
Jak często wykonywać serwis Baldwin LED Cooler 9.0 L?
Częstotliwość zależy od obciążenia maszyny, zapylenia hali oraz trybu pracy. W praktyce przemysłowej przyjmuje się przynajmniej jeden pełny przegląd w roku, uzupełniany o krótsze kontrole pomiarowe w sezonie największego obciążenia. Dodatkowo warto reagować na sygnały z układu, na przykład częstsze alarmy temperaturowe. Regularny cykl ogranicza ryzyko przestoju i utrzymuje stabilny proces utwardzania.
Jakie objawy wskazują na niedostateczne chłodzenie modułów LED-UV?
Typowe sygnały to spadek mocy utwardzania, rosnąca temperatura na module oraz częstsze wyłączenia awaryjne. Dodatkowo na wydruku pojawia się niedosuszona powłoka, dlatego proces traci powtarzalność. Ponadto można usłyszeć cięższą pracę sprężarki lub zauważyć wyższą temperaturę powietrza za skraplaczem. Każdy z tych objawów uzasadnia pomiarową kontrolę układu, zanim dojdzie do poważniejszej usterki.
Czy serwis zawsze wymaga wymiany czynnika chłodniczego?
Nie, wymiana ani uzupełnienie czynnika nie są regułą. Napełnienie korygujemy dopiero wtedy, gdy pomiar wykaże nieprawidłowe przegrzanie lub dochłodzenie albo gdy zlokalizujemy nieszczelność. Najpierw usuwamy przyczynę ubytku, następnie wykonujemy próżnię i osuszanie, a dopiero potem uzupełniamy układ. Dzięki temu unikamy dolewania czynnika do nieszczelnej instalacji, co byłoby działaniem pozornym.
Ile trwa serwis i uruchomienie chłodziarki po przeglądzie?
Czas zależy od zakresu prac oraz stanu urządzenia. Sam przegląd pomiarowy z czyszczeniem wymienników zwykle zamyka się w ramach jednej wizyty serwisowej. Jeżeli konieczna jest naprawa nieszczelności lub wymiana podzespołów, dochodzi czas na próżnię, osuszanie i testy funkcjonalne. Po uruchomieniu potwierdzamy parametry i przekazujemy odczyty, zatem urządzenie wraca do pracy z udokumentowanym stanem.
Podsumowanie
Skuteczny serwis Baldwin LED Cooler 9.0 L opiera się na pomiarze, czyszczeniu wymienników, kontroli szczelności oraz weryfikacji czynnika, a jego efektem jest stabilny parametr i przewidywalny proces utwardzania. Taki przebieg chroni diody LED-UV i ogranicza ryzyko przestoju. Jeżeli potrzebujesz pomiarowej diagnostyki lub pełnej obsługi serwisowej chłodziarki LED-UV, umów przegląd z zespołem ColdWay: telefon +48 501 179 381 lub +48 536 577 385, adres info@coldway.pl. Zaproponujemy audyt techniczny i pomiarowy serwis prewencyjny dopasowany do Twojej maszyny.
