Regeneracja wymiennika ciepła: odzyskana wydajność zamiast kosztu wymiany
Regeneracja wymienników ciepła to zespół czynności serwisowych, które przywracają urządzeniu pierwotną sprawność cieplną: diagnostyka, demontaż, czyszczenie mechaniczne i chemiczne powierzchni wymiany, naprawa lub wymiana uszkodzonych elementów oraz próba szczelności. W układach wody lodowej pozwala odzyskać projektowe ΔT bez kosztu zakupu nowego urządzenia. Spadek wydajności rzadko bywa nagłą usterką. Najczęściej to powolny proces, który operator zauważa dopiero wtedy, gdy temperatura zasilania przestaje schodzić do nastawy, a sprężarki pracują coraz dłużej. Zanim podejmiesz decyzję o wymianie, sprawdź, czy wymiennik da się odtworzyć pomiarowo i mechanicznie.
Skąd biorą się spadki wydajności wymiennika

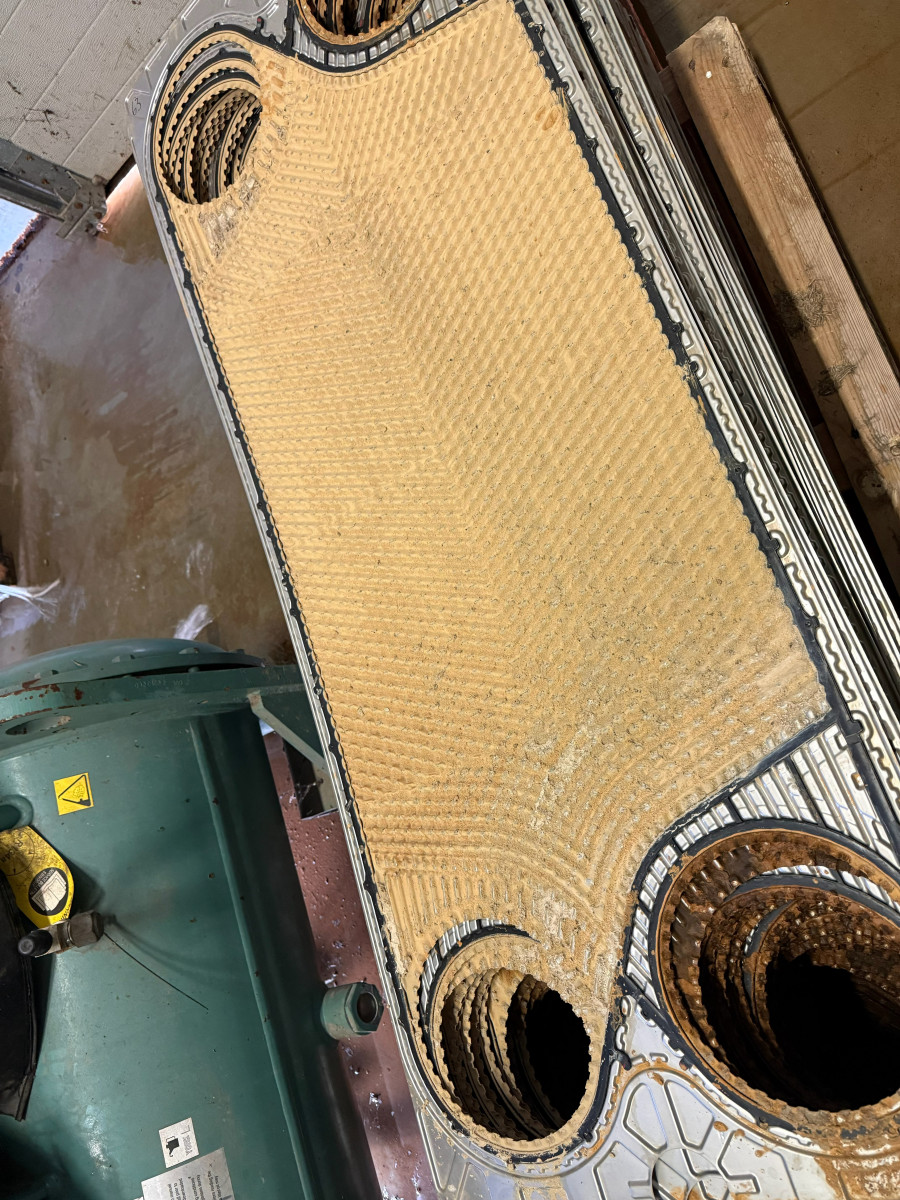

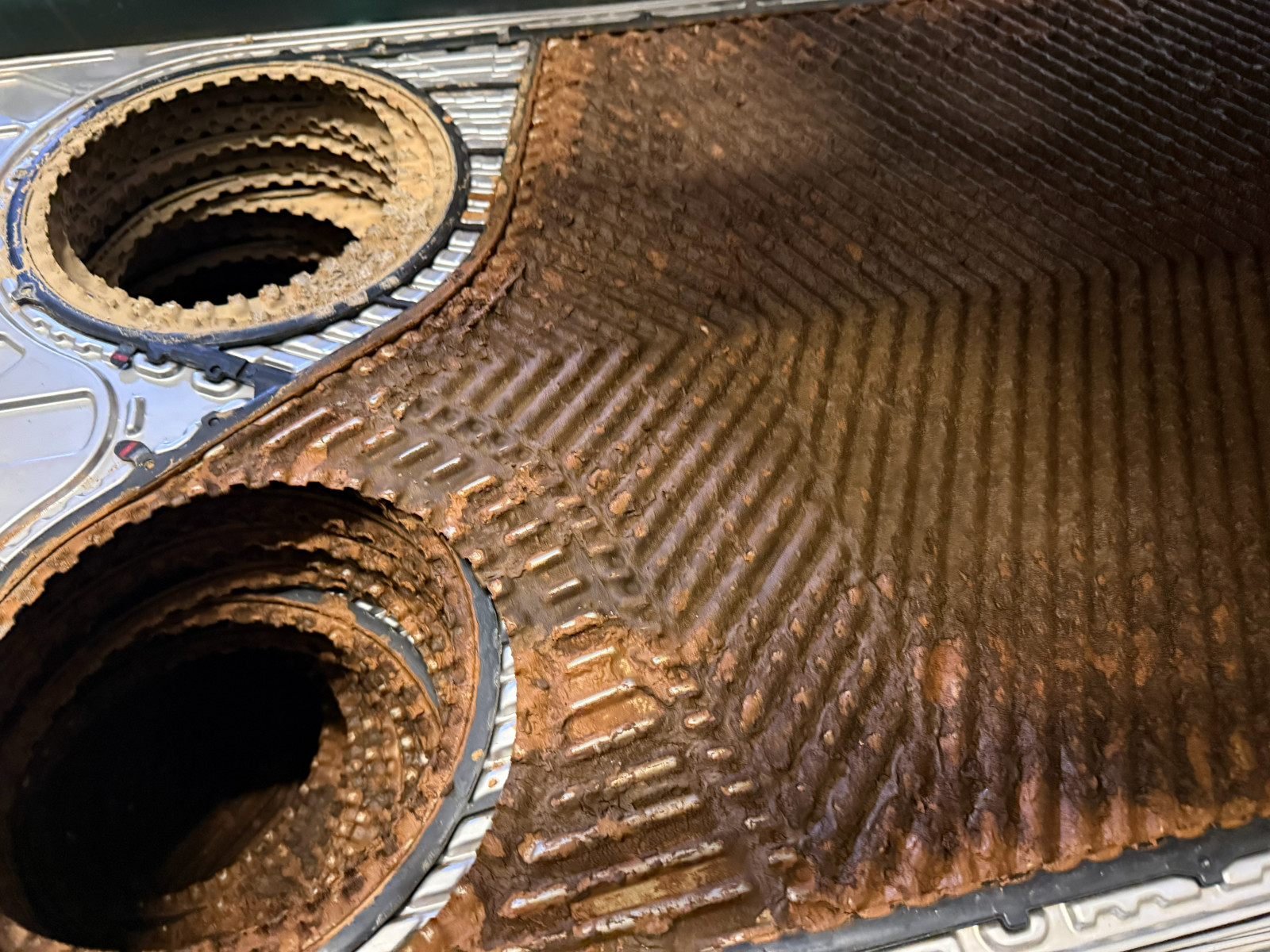

Po stronie wodnej i glikolowej wymiennik stopniowo pokrywa się warstwą, która działa jak izolacja cieplna. Najczęstsze przyczyny to kamień z twardej wody, osady biologiczne i szlam, produkty korozji oraz pozostałości po rozkładzie starego glikolu. Każda z tych warstw zwiększa opór cieplny i zawęża kanały przepływu.
Skutek jest mierzalny. Rośnie spadek ciśnienia na wymienniku, maleje ΔT między czynnikami, a układ musi pracować z wyższą temperaturą skraplania lub niższą temperaturą parowania, żeby utrzymać moc. W rezultacie zwiększa się pobór energii i obciążenie sprężarek. Dlatego osad o grubości ułamka milimetra potrafi obniżyć wydajność znacznie bardziej, niż wynikałoby to z jego masy.
Diagnostyka stanu technicznego wymiennika: pomiar zamiast domysłu
Regeneracja zaczyna się od pomiaru, nie od demontażu. Sprawdzamy temperatury wejścia i wyjścia po obu stronach, przepływy oraz spadek ciśnienia, a następnie zestawiamy je z danymi projektowymi. Taki bilans cieplny pokazuje, ile wydajności faktycznie ubyło i czy źródłem problemu jest sam wymiennik, czy raczej hydraulika układu.
Dzięki temu unikasz sytuacji, w której czyszczony jest sprawny wymiennik, a prawdziwa przyczyna leży w zapowietrzeniu instalacji, niedrożnym filtrze lub źle wyregulowanym przepływie. Jeśli widzisz objawy spadku mocy, ale nie znasz przyczyny, zamów audyt techniczny układu, zanim zlecisz jakąkolwiek wymianę.
Po czym poznać, że wymiennik wymaga regeneracji
Objawy, które operator może zaobserwować samodzielnie:
- Temperatura zasilania wody lodowej nie schodzi do nastawy mimo pełnego obciążenia sprężarek.
- Rośnie spadek ciśnienia na wymienniku, odczytany z manometrów po obu stronach.
- Zwiększa się różnica między temperaturą skraplania a temperaturą otoczenia.
- Układ pracuje dłużej i pobiera więcej energii przy tym samym zapotrzebowaniu na chłód.
- Podczas kontroli filtrów i odmulaczy widać osady, przebarwienia lub szlam.
Przebieg regeneracji wymiennika krok po kroku
Pełna renowacja wymiennika ciepła obejmuje powtarzalną sekwencję, którą dokumentujemy pomiarem na wejściu i wyjściu:
- Demontaż wymiennika z układu oraz zabezpieczenie króćców i instalacji przed zanieczyszczeniem.
- Czyszczenie mechaniczne powierzchni wymiany ciepła i usuwanie luźnych osadów oraz szlamu.
- Czyszczenie chemiczne, czyli mycie obiegowe roztworem dobranym do rodzaju osadu, od kamienia po produkty korozji.
- Naprawa uszkodzonych elementów, prostowanie lub wymiana zdeformowanych płyt, regeneracja rur w konstrukcjach płaszczowo-rurowych.
- Wymiana uszczelek w wymiennikach płytowych skręcanych na komplet zgodny z typem urządzenia.
- Próba szczelności azotem lub wodą pod ciśnieniem, z kontrolą spadku na manometrze.
- Montaż wymiennika, uruchomienie układu i weryfikacja sprawności cieplnej względem parametrów projektowych.
Czyszczenie mechaniczne czy chemiczne wymiennika: jak dobieramy metodę
Metodę czyszczenia dobieramy do konstrukcji wymiennika i rodzaju osadu, nie odwrotnie. Te dwa czynniki przesądzają, czy urządzenie da się otworzyć, czy trzeba je myć obiegowo w zamkniętym układzie. Szczegóły zależą od typu konstrukcji, ponieważ różni się liczba płyt, rodzaj uszczelek i sposób łączenia, co dobrze opisuje dokumentacja producentów płytowych wymienników ciepła.

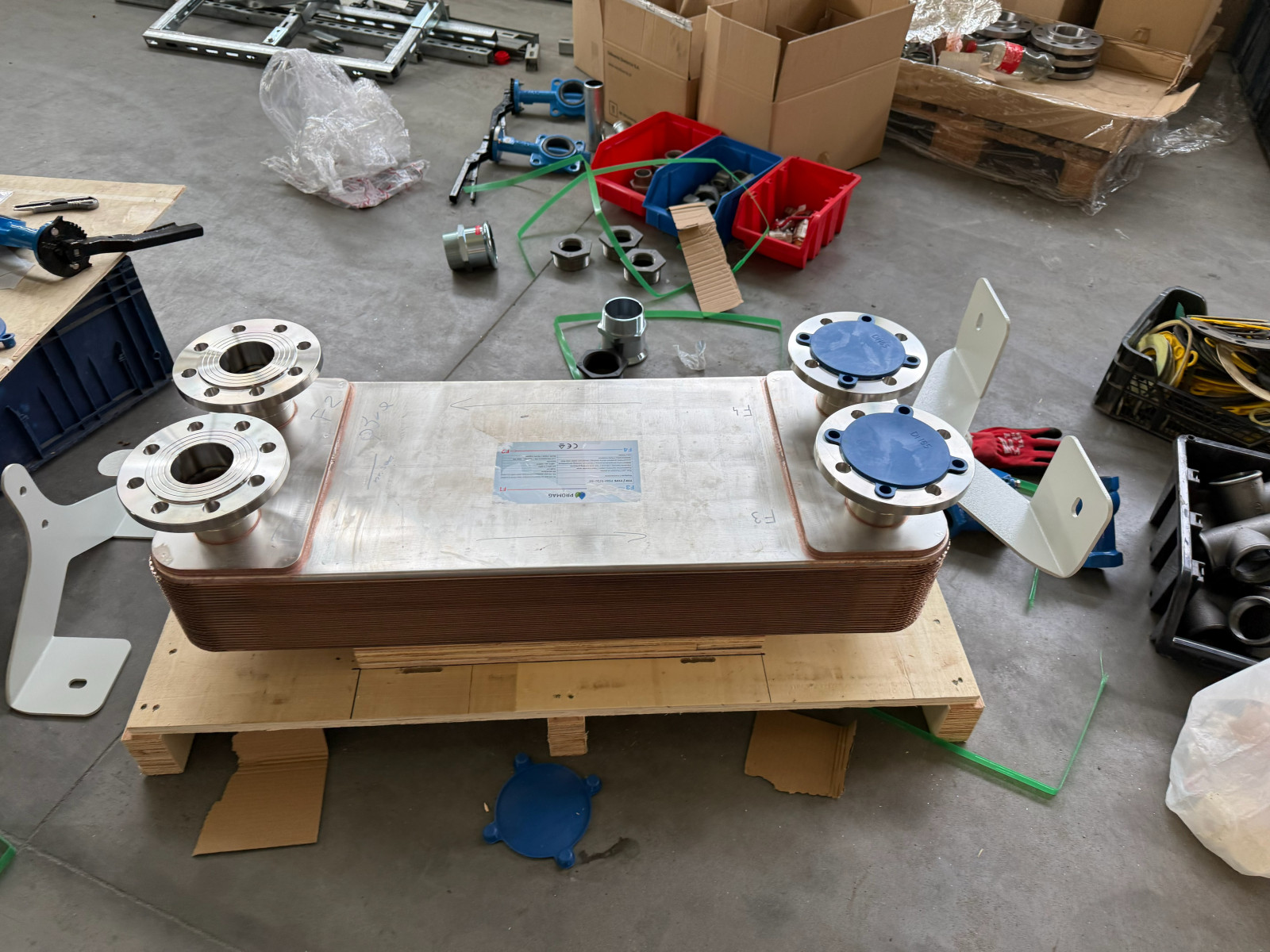

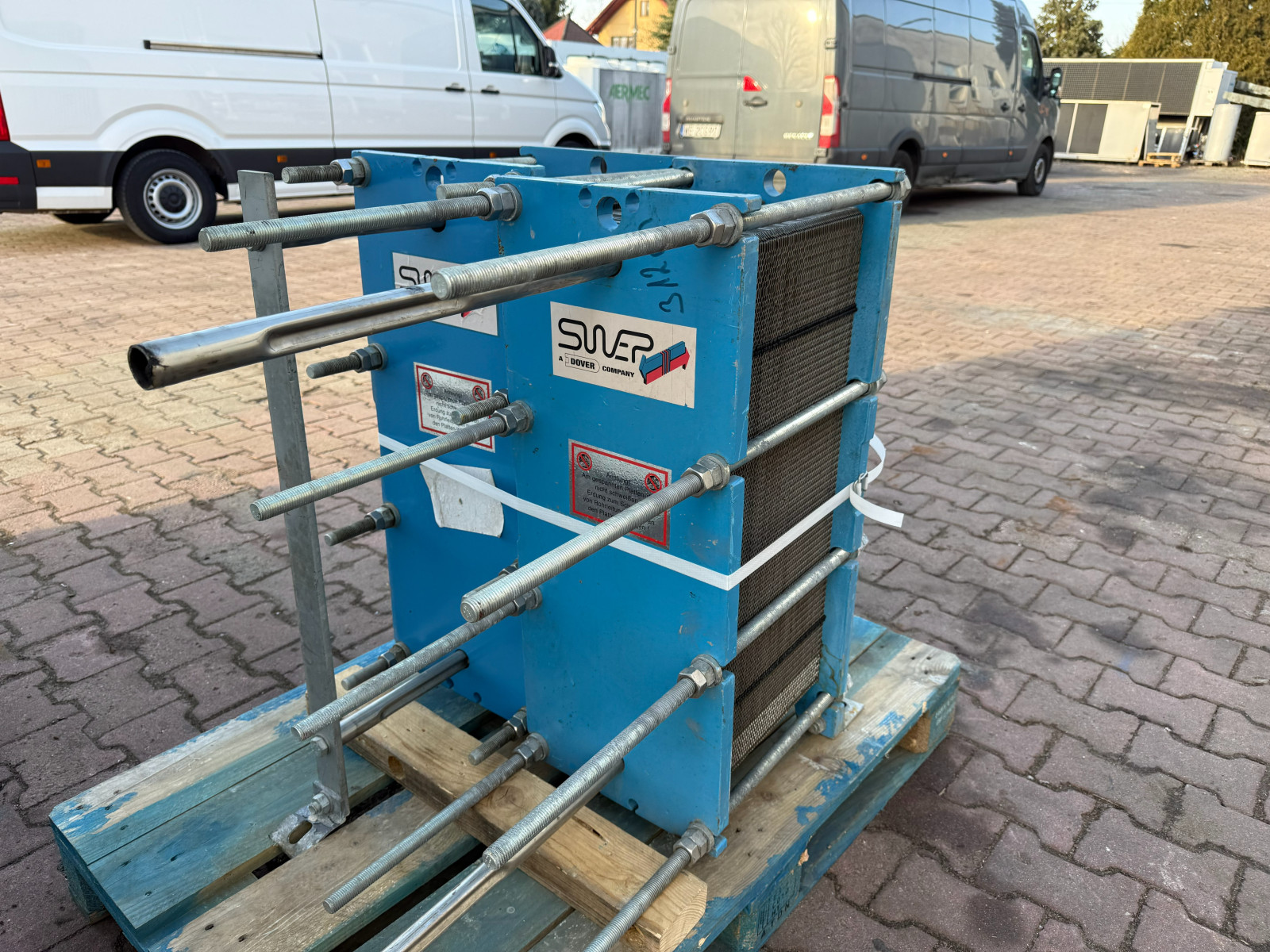

Wymiennik płytowy skręcany można rozłożyć na pojedyncze płyty, wyczyścić mechanicznie i złożyć z nowym kompletem uszczelek. To metoda dokładna, ponieważ każdą płytę ocenia się osobno. Wymiennik płytowy lutowany oraz większość wymienników płaszczowo-rurowych czyści się natomiast chemicznie, metodą mycia obiegowego CIP, gdyż ich konstrukcji nie da się rozłożyć.
Czyszczenie chemiczne wymiennika sprawdza się przy kamieniu i produktach korozji, mechaniczne przy twardych, przylegających osadach. W praktyce łączymy obie metody, gdy osad jest mieszany.
Próba szczelności i weryfikacja sprawności cieplnej
Regeneracja kończy się dwoma testami, które rozstrzygają o jej skuteczności: próbą szczelności i weryfikacją parametrów pracy. Bez nich praca pozostaje niedokończona, nawet jeśli wymiennik wygląda na czysty.
Próbę szczelności wykonujemy azotem lub wodą pod ciśnieniem, obserwując spadek na manometrze w czasie. Dopiero szczelny wymiennik wraca do układu. Po montażu i uruchomieniu ponownie mierzymy temperatury, przepływy oraz spadek ciśnienia, a wynik porównujemy z bilansem sprzed regeneracji. Dzięki temu otrzymujesz liczbę, nie zapewnienie: o ile wzrosło ΔT i o ile spadł opór przepływu.
Taka weryfikacja sprawności cieplnej ma znaczenie zwłaszcza w instalacjach pracujących w trybie ciągłym, w chłodzeniu serwerowni czy w układach z free coolingiem, gdzie nawet niewielki spadek wydajności podnosi koszt energii i ryzyko przekroczenia parametrów. Jeśli planujesz modernizację instalacji wody lodowej, regeneracja wymienników bywa pierwszym, najtańszym krokiem.
Regeneracja czy wymiana wymiennika: kiedy która decyzja
Nie każdy wymiennik opłaca się regenerować, jednak większość tak. Decyzja zależy od stanu materiału i kosztu przestoju, nie od samego wieku urządzenia.
Regeneracja zwykle wygrywa, gdy korpus i powierzchnie wymiany są w dobrym stanie, a problemem jest osad, zużyte uszczelki lub lokalne uszkodzenie. Wymianę rozważamy natomiast wtedy, gdy płyty są skorodowane na wylot, geometria jest trwale zdeformowana albo urządzenie nie odpowiada już aktualnemu obciążeniu. W takim przypadku renowacja wymiennika byłaby naprawą czegoś, co i tak nie spełni założeń.
Często najrozsądniejszy jest scenariusz pośredni: regeneracja teraz, w ramach planu utrzymania, oraz wymiana zaplanowana na termin postoju technologicznego.
Najczęstsze pytania o regenerację wymienników ciepła
Ile trwa regeneracja wymiennika ciepła?
Czas zależy od konstrukcji i stopnia zabrudzenia. Wymiennik płytowy skręcany, który rozkłada się na płyty, zwykle wymaga od jednego do kilku dni roboczych łącznie z czyszczeniem i wymianą uszczelek. Mycie chemiczne CIP wymiennika lutowanego lub płaszczowo-rurowego bywa krótsze, jednak każdorazowo doliczamy czas na demontaż, próbę szczelności, montaż oraz pomiar końcowy. Dokładny termin podajemy po diagnostyce.
Czy regeneracja wymiennika jest tańsza niż wymiana?
W większości przypadków tak, zwłaszcza przy wymiennikach większej mocy, gdzie cena nowego urządzenia jest wysoka. Regeneracja obejmuje czyszczenie, naprawę i materiały eksploatacyjne, czyli koszt wyraźnie niższy od zakupu. Opłacalność maleje dopiero wtedy, gdy korpus lub płyty są trwale uszkodzone. Dlatego rzetelną odpowiedź daje ocena stanu technicznego konkretnego wymiennika.
Jak często należy regenerować wymiennik w układzie wody lodowej?
Nie ma jednego interwału, ponieważ tempo zabrudzenia zależy od jakości wody, rodzaju glikolu i warunków pracy. W praktyce sygnałem jest pomiar: rosnący spadek ciśnienia oraz malejące ΔT. Regularna kontrola tych parametrów, na przykład w ramach serwisu prewencyjnego, pozwala zaplanować regenerację, zanim spadek wydajności zacznie generować realne koszty energii.
Czy każdy wymiennik płytowy można rozkręcić i wyczyścić?
Nie. Rozkręcić i wyczyścić mechanicznie można wymienniki płytowe skręcane, wyposażone w uszczelki i ramę dociskową. Wymienniki płytowe lutowane są zamknięte na stałe, dlatego czyści się je wyłącznie chemicznie, metodą mycia obiegowego. Rodzaj wymiennika rozpoznajemy na etapie diagnostyki i dopiero wtedy dobieramy metodę regeneracji.
Regeneracja wymiennika z policzalnym wynikiem
Regeneracja wymienników ciepła przywraca projektową sprawność tam, gdzie problemem jest osad, zużyte uszczelki lub lokalne uszkodzenie, a nie zmęczenie całej konstrukcji. O jej skuteczności decyduje pomiar przed pracą i po pracy, ponieważ odzyskane ΔT oraz niższy spadek ciśnienia to wynik policzalny, nie deklaracja. Jeśli wydajność Twojego układu wody lodowej spada, zacznij od diagnostyki. Zadzwoń pod numer +48 501 179 381 lub +48 536 577 385, albo napisz na adres info@coldway.pl, a dobierzemy zakres regeneracji do stanu wymiennika i parametrów instalacji.
