Serwis chiller Riedel L 05 TR3 L68 02 zaczyna się od pomiaru, nie od wymiany części
Serwis chiller Riedel L 05 TR3 L68 02 to uporządkowany cykl pomiarów, kontroli i regulacji, który obejmuje sprawdzenie ciśnień i temperatur pracy, ocenę sprężarki, weryfikację szczelności instalacji freonowej oraz sprawność wymienników ciepła. Celem nie jest wymiana losowego podzespołu, lecz przywrócenie powtarzalnych parametrów pracy układu. W praktyce przemysłowej spadek wydajności chłodniczej rzadko ma jedną oczywistą przyczynę. Najczęściej to suma drobnych odchyleń: zabrudzony skraplacz, nieprawidłowe przegrzanie i obniżony przepływ medium. Dlatego rzetelna diagnostyka układu chłodniczego musi opierać się na liczbach, a nie na wrażeniu serwisanta.
Diagnostyka układu chłodniczego: ciśnienia, temperatury i bilans cieplny
Punktem wyjścia jest pomiar ciśnień i temperatur w charakterystycznych punktach obiegu. Na tej podstawie wyznacza się przegrzanie i dochłodzenie, czyli dwie wielkości, które najwięcej mówią o stanie układu. Przegrzanie informuje o napełnieniu czynnikiem i pracy zaworu rozprężnego, natomiast dochłodzenie wskazuje na ilość czynnika w skraplaczu oraz drożność strony wysokiego ciśnienia.
Drugim filarem jest ΔT (różnica temperatur) na parowniku i skraplaczu. Dzięki temu można ocenić, czy wymiana ciepła przebiega prawidłowo oraz czy przepływ medium odpowiada projektowi. Zestawienie tych wartości tworzy bilans cieplny, który dla obciążonego agregatu wody lodowej Riedel jest znacznie bardziej wiarygodny niż pojedynczy odczyt manometru. Na tym etapie rozsądnie jest zlecić pełny audyt techniczny układu chłodniczego, jeśli odchylenia powtarzają się mimo stałych warunków pracy.
Kontrola sprężarki, czynnika chłodniczego i szczelności instalacji freonowej

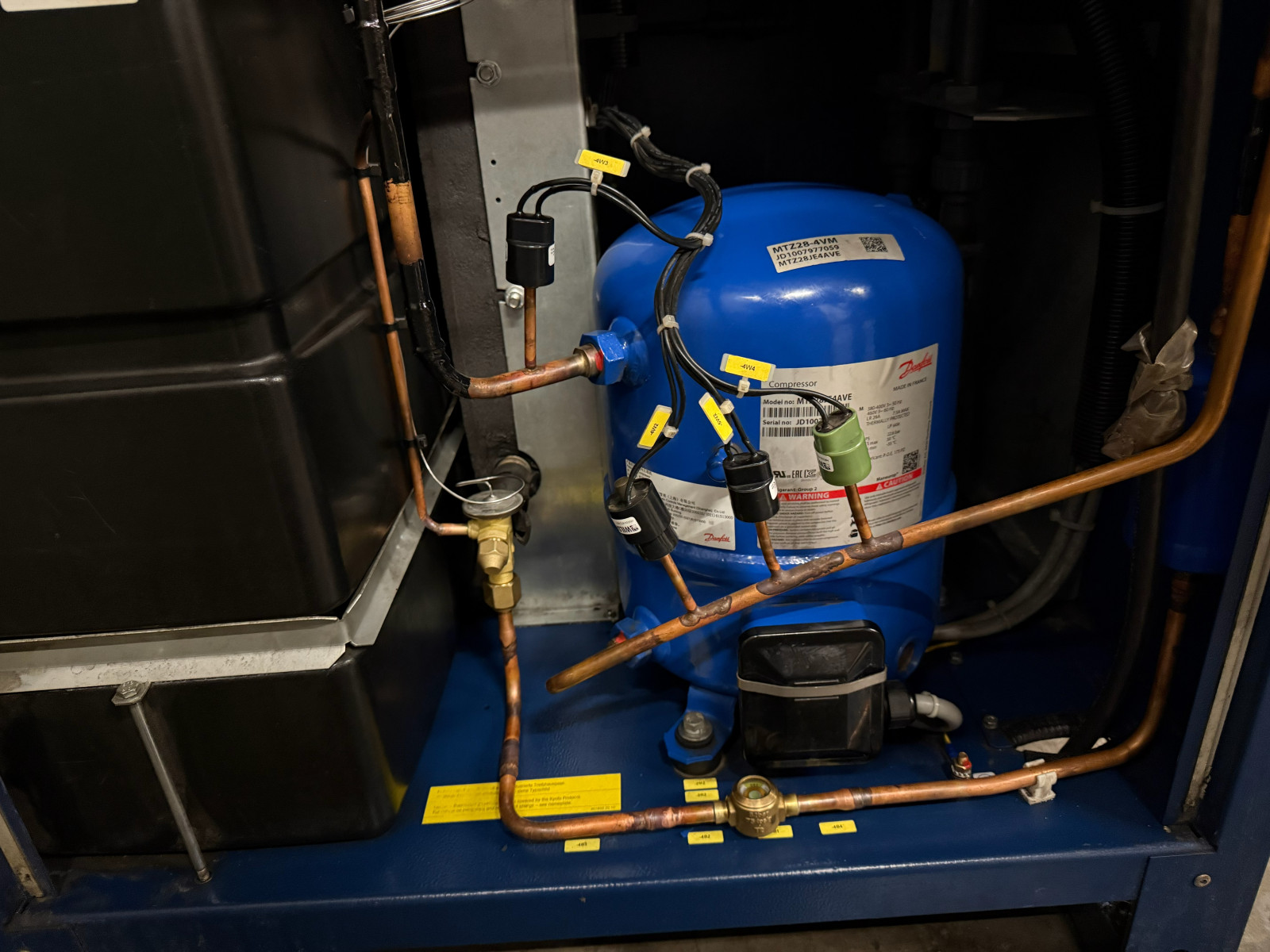

Sprężarka decyduje o całej wydajności, dlatego sprawdza się pobór prądu na poszczególnych fazach, temperaturę tłoczenia, stosunek ciśnień oraz stan oleju we wzierniku. Podwyższona temperatura tłoczenia i krótkie cykle pracy zwykle sygnalizują problem z napełnieniem lub chłodzeniem silnika sprężarki.

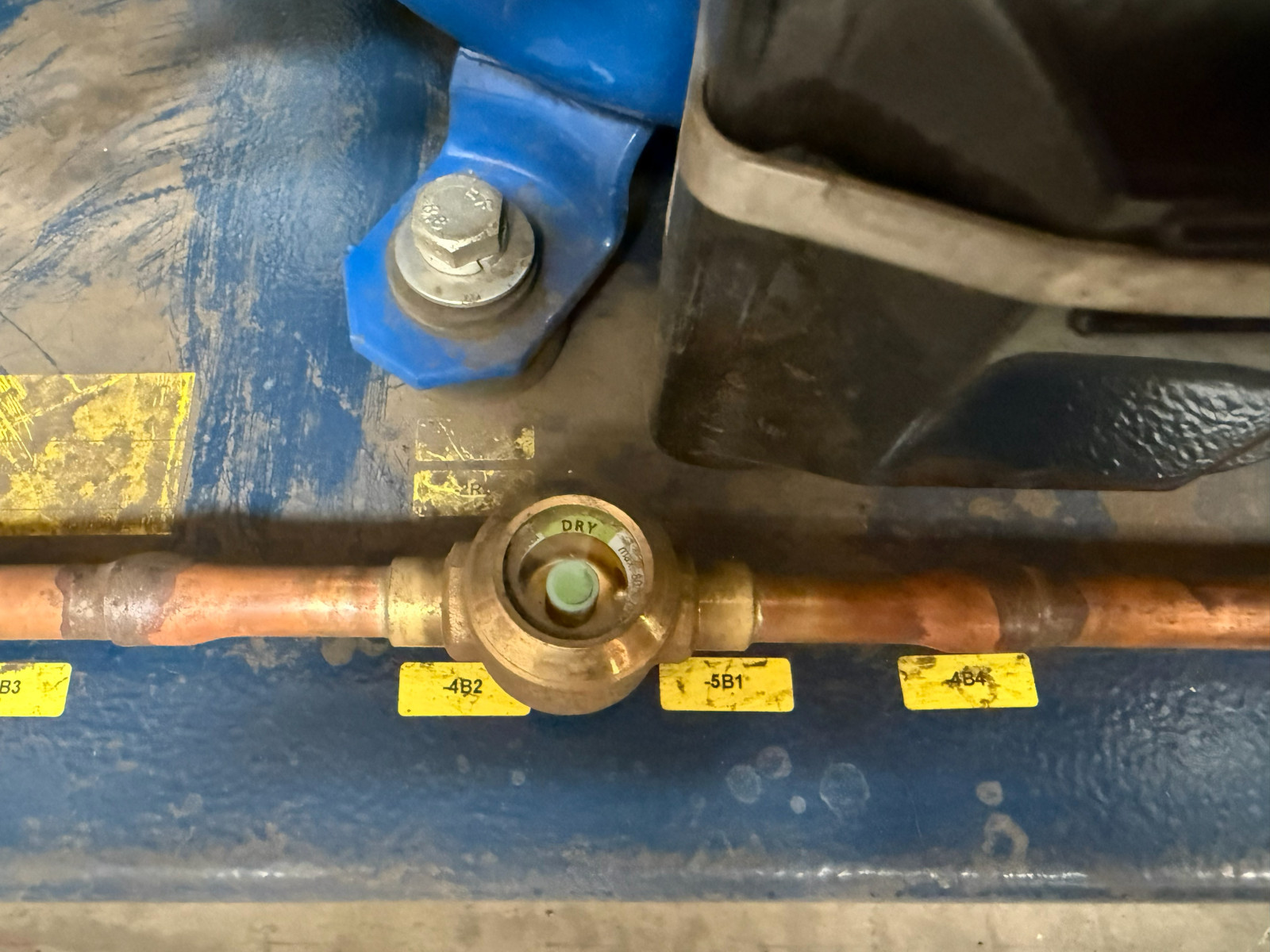

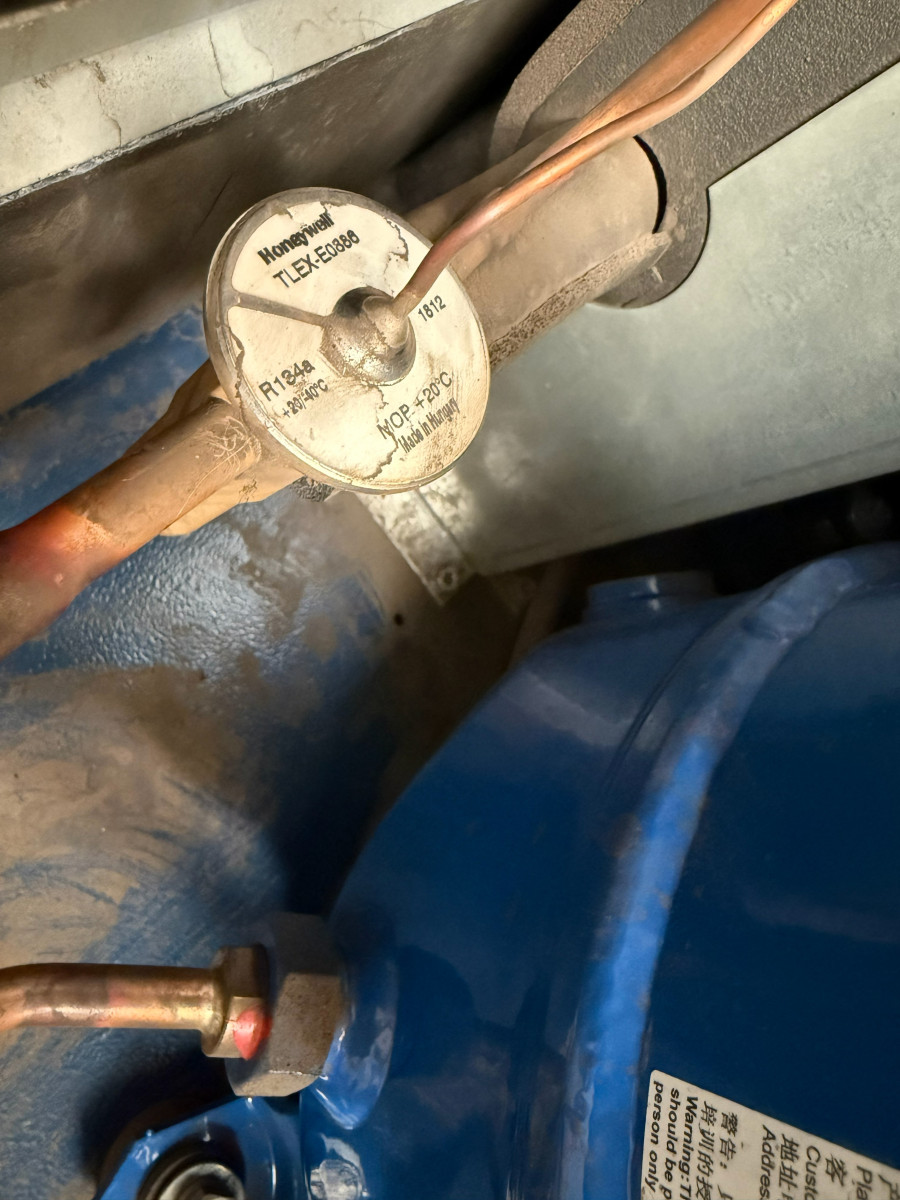

Ocena czynnika chłodniczego opiera się na tych samych pomiarach. Pęcherze we wzierniku oraz spadające dochłodzenie wskazują na ubytek, a niestabilne przegrzanie na nieprawidłową pracę zaworu. W kolejnym kroku wykonuje się kontrolę szczelności instalacji freonowej metodą elektroniczną, a w razie potrzeby z użyciem znacznika UV. Obowiązek okresowej kontroli szczelności wynika z przepisów o fluorowanych gazach cieplarnianych, dlatego pomiar i zapis wyniku są tu równie ważne jak sama naprawa. Jeśli wziernik pokazuje pęcherze, a dochłodzenie maleje, lepiej zlecić pomiarową kontrolę szczelności, zanim ubytek czynnika obniży sprawność całego układu.
Wymienniki ciepła: czyszczenie skraplacza i parownika
Stan wymienników wprost przekłada się na wydajność i zużycie energii. Zabrudzony skraplacz podnosi ciśnienie i temperaturę skraplania, co obniża współczynnik efektywności i obciąża sprężarkę. Z kolei zaszroniony lub zabrudzony parownik zaniża ciśnienie ssania i ogranicza moc chłodniczą. W obu przypadkach najczulszym wskaźnikiem pozostaje ΔT na wymienniku.
Czyszczenie skraplacza i parownika wykonuje się mechanicznie lub chemicznie, zależnie od stopnia i rodzaju zanieczyszczenia. Po zabiegu powtarza się pomiary, aby potwierdzić poprawę, a nie zakładać jej z góry. Tam, gdzie zabrudzenie wraca szybko, warto rozważyć zmianę warunków zabudowy lub modernizację instalacji wody lodowej.
Po czym poznać, że chiller Riedel wymaga serwisu?
Najczęściej układ sam sygnalizuje narastający problem, zanim dojdzie do zatrzymania. Poniższe objawy są dobrym powodem, aby zaplanować pomiar i przegląd:
- rosnące ciśnienie tłoczenia i temperatura skraplania mimo stałych warunków otoczenia,
- wydłużony czas schładzania i niedotrzymywanie zadanej temperatury medium,
- powtarzające się alarmy presostatu wysokiego lub niskiego ciśnienia,
- pęcherze we wzierniku oraz spadające dochłodzenie,
- nietypowy hałas i wibracje sprężarki, a także krótkie cykle pracy,
- rosnący pobór prądu przy tej samej wydajności chłodniczej.
Pompa obiegowa, przepływ medium i hydraulika układu
Wydajność agregatu wody lodowej Riedel zależy nie tylko od obiegu czynnika, lecz także od strony wodnej. Przepływ medium wyznacza realne ΔT na odbiornikach, a jego niedobór prowadzi do nadmiernej różnicy temperatur i ryzyka zamarzania parownika. Z tego powodu kontroluje się pompę obiegową, jej pobór prądu, ciśnienie tłoczenia oraz objawy kawitacji.
Ponadto sprawdza się filtry, odpowietrzenie układu i spadki ciśnienia na instalacji. Zapowietrzony obieg lub zatkany filtr potrafią imitować awarię chłodniczą, choć przyczyna leży w hydraulice. Dlatego pomiar przepływu i ciśnień po stronie wody bywa szybszą drogą do prawdy niż kolejna ingerencja w obieg freonowy.
Automatyka sterująca, zabezpieczenia elektryczne i parametry pracy
Sprawna automatyka utrzymuje układ w zadanym oknie pracy. W trakcie serwisu weryfikuje się zabezpieczenia elektryczne, czyli styczniki, przekaźniki i zabezpieczenia silnikowe, oraz stan połączeń. Następnie kontroluje się czujniki, presostaty i nastawy sterownika, ponieważ błędna histereza lub przesunięty czujnik potrafią rozregulować całą pracę agregatu.
Po sprawdzeniu zabezpieczeń przechodzi się do optymalizacji parametrów pracy. Regulacja przegrzania, punktów załączania i temperatury zadanej pozwala dopasować chiller do rzeczywistego profilu obciążenia, a nie do nastaw fabrycznych z momentu uruchomienia.
Uruchomienie i optymalizacja parametrów pracy chillera Riedel
Po zakończeniu prac wykonuje się uruchomienie i testy wydajności chłodniczej w docelowym punkcie pracy. Sprawdza się ponownie przegrzanie, dochłodzenie, ΔT oraz pobór prądu, aby potwierdzić, że układ pracuje stabilnie i z założoną mocą. W efekcie klient otrzymuje nie deklarację, lecz zmierzone parametry zapisane w raporcie.
Taki raport pomiarowy ułatwia planowanie kolejnych przeglądów i porównanie stanu w czasie. Dzięki temu serwis przestaje być reakcją na postój, a staje się elementem pomiarowego serwisu prewencyjnego.
Jak często wykonywać serwis chillera Riedel L 05 TR3 L68 02?
Częstotliwość zależy od obciążenia i środowiska pracy. Dla pracy ciągłej zwyczajowo przyjmuje się przegląd raz lub dwa razy w roku, a w otoczeniu zapylonym lub zaolejonym częściej, ponieważ skraplacz brudzi się szybciej. Kontrolę szczelności planuje się zależnie od ilości czynnika w układzie i obowiązujących przepisów F-gazowych. Regularny pomiar parametrów pozwala wykryć odchylenia, zanim przełożą się na postój.
Czy serwis chillera wymaga zatrzymania produkcji?
Nie zawsze. Większość pomiarów ciśnień, temperatur i poboru prądu wykonuje się na pracującym układzie. Czyszczenie wymienników oraz ingerencja w obieg czynnika wymagają krótkiego postoju, dlatego prace planuje się w uzgodnionym oknie serwisowym. Zakres i czas przestoju ustala się po wstępnej diagnostyce, aby ograniczyć wpływ na proces produkcyjny.
Co zawiera raport z pomiarowego serwisu chillera?
Raport obejmuje zmierzone ciśnienia i temperatury, wyznaczone przegrzanie i dochłodzenie, ΔT na wymiennikach, pobór prądu sprężarki i pompy, stan skraplacza i parownika oraz nastawy automatyki. Do tego dołącza się wnioski i zalecenia. Taki zestaw danych pozwala porównać kolejne przeglądy i obiektywnie ocenić sprawność układu w czasie.
Czy spadek wydajności zawsze oznacza ubytek czynnika?
Nie. Równie często odpowiada za niego zabrudzony skraplacz, zbyt niski przepływ medium albo błędne nastawy sterownika. Dlatego diagnostyka zaczyna się od pomiaru, a nie od dolewania czynnika. Uzupełnienie czynnika bez ustalenia przyczyny zwykle tylko odracza problem i podnosi koszt eksploatacji.
Serwis chiller Riedel L 05 TR3 L68 02 jako element przewidywalnego utrzymania ruchu
