Serwis chillera Hydrociat LW ST i LW HE w obiektach o pracy ciągłej
Serwis chiller Hydrociat LW ST i LW HE to zaplanowany przegląd chłodzonego wodą agregatu wody lodowej ze sprężarkami śrubowymi, który obejmuje pomiar ciśnień i temperatur pracy, kontrolę szczelności układu chłodniczego, sprawdzenie obiegu oleju oraz weryfikację automatyki. Celem przeglądu jest utrzymanie stabilnej wydajności chłodniczej i ograniczenie ryzyka nieplanowanego przestoju.
W obiektach, w których chłód zasila proces technologiczny albo serwerownię, spadek wydajności agregatu przestaje być kwestią komfortu. Rosnący pobór mocy, niestabilne ΔT na parowniku oraz powtarzające się alarmy ciśnienia zwykle poprzedzają poważniejszą usterkę. Dlatego pomiarowy przegląd traktujemy jako narzędzie, które wychwytuje odchylenie parametrów, zanim przełoży się ono na zatrzymanie chłodzenia. Rodzina Hydrociat LW pracuje w szerokim zakresie, od około 270 kW do ponad 1,7 MW, więc pojedyncza maszyna często odpowiada za znaczną część bilansu cieplnego całego obiektu.
Dlaczego pomiarowy przegląd agregatu wody lodowej decyduje o stabilności chłodzenia
Hydrociat LW to maszyny chłodzone wodą, w których ciepło ze skraplacza odbiera obieg z wieżą lub dry coolerem. Taka konstrukcja daje wysoką efektywność, ponieważ temperatura skraplania jest niższa niż w układach chłodzonych powietrzem. Jednocześnie wiąże ona kondycję chillera ze stanem strony wodnej, czyli z czystością wymiennika, przepływem i jakością medium. Z tego powodu rzetelny przegląd agregatu wody lodowej nie ogranicza się do samej maszyny, lecz obejmuje cały obieg, od pomp obiegowych po wymiennik skraplacza.

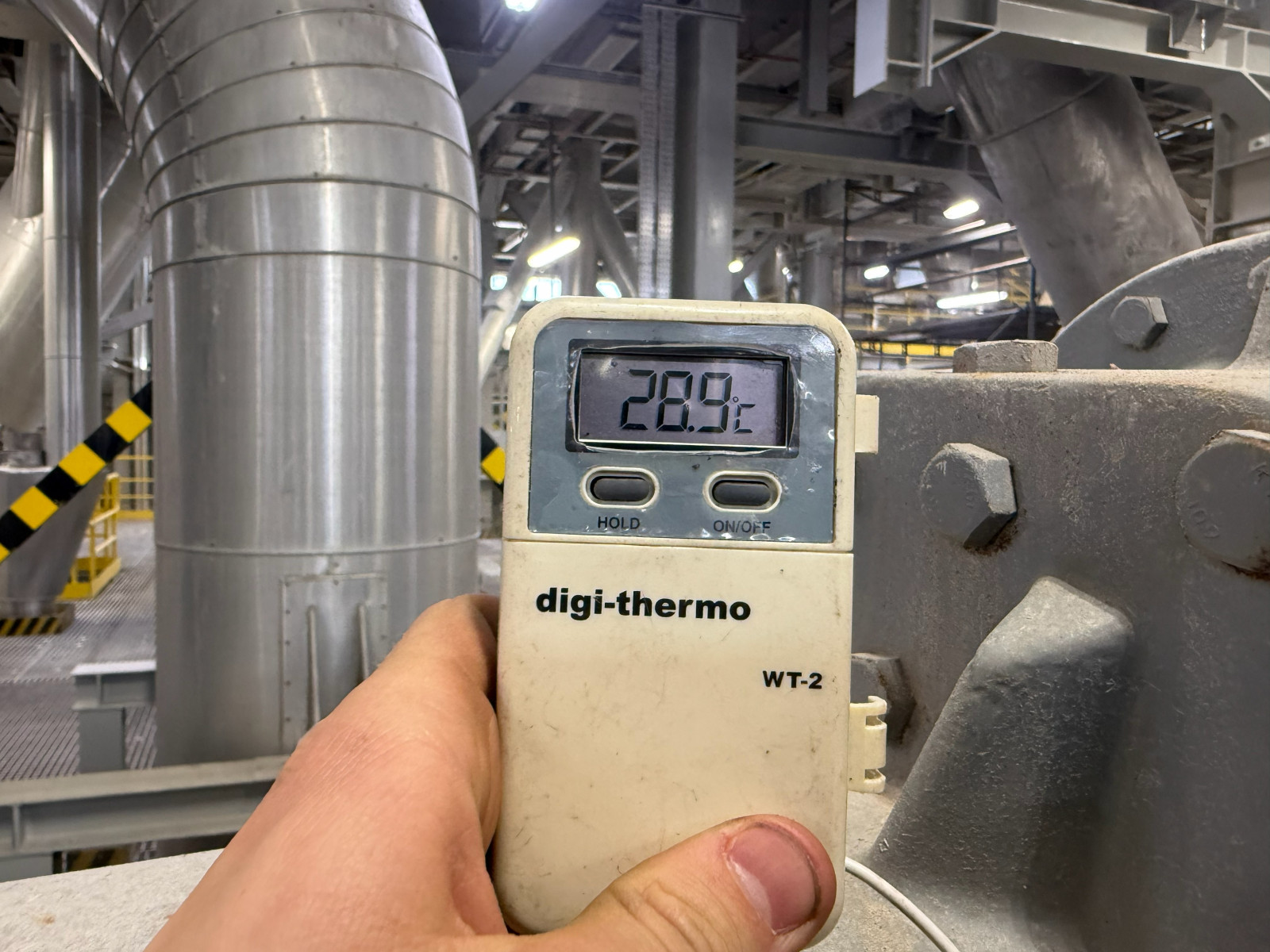

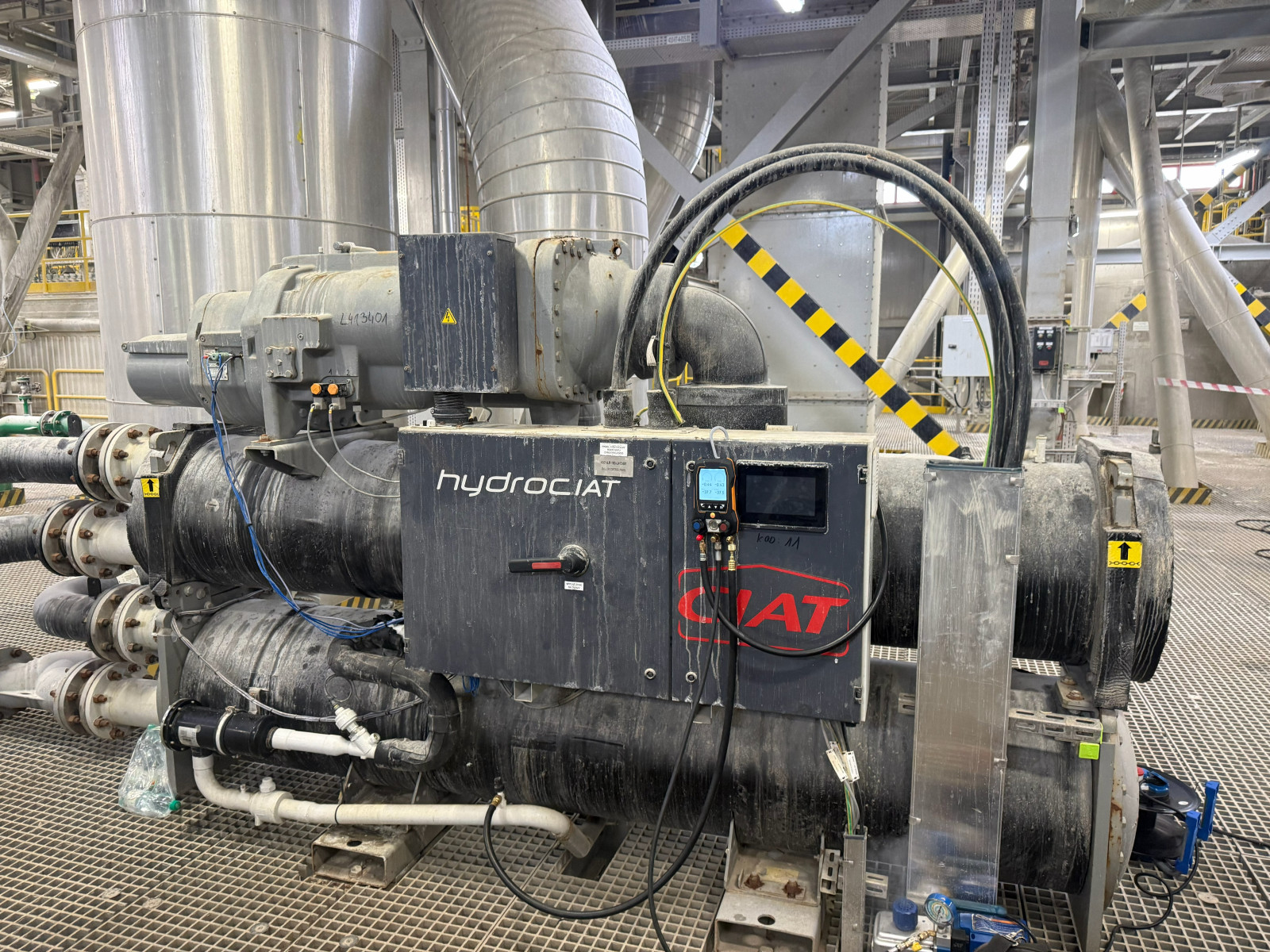

Sterownik Connect Touch rejestruje historię pracy, profil obciążenia oraz pamięć alarmów. Dane te są punktem wyjścia, jednak nie zastąpią pomiaru w terenie. Przykładowo, odczyt przegrzania z ekranu sterownika weryfikujemy manometrem i termometrem na rurociągu, ponieważ rozbieżność między wartością mierzoną a raportowaną często wskazuje na rozkalibrowany czujnik albo zabrudzony wymiennik. W obiektach z redundancją taki pomiar pozwala też ocenić, czy układ rzeczywiście utrzyma chłodzenie po przełączeniu na maszynę rezerwową.
Co obejmuje serwis chiller Hydrociat LW ST i LW HE
Pełny przegląd dzielimy na trzy obszary, które razem dają obraz kondycji maszyny i całego obiegu. Poniżej znajduje się zakres czynności wykonywanych podczas typowego serwisu.

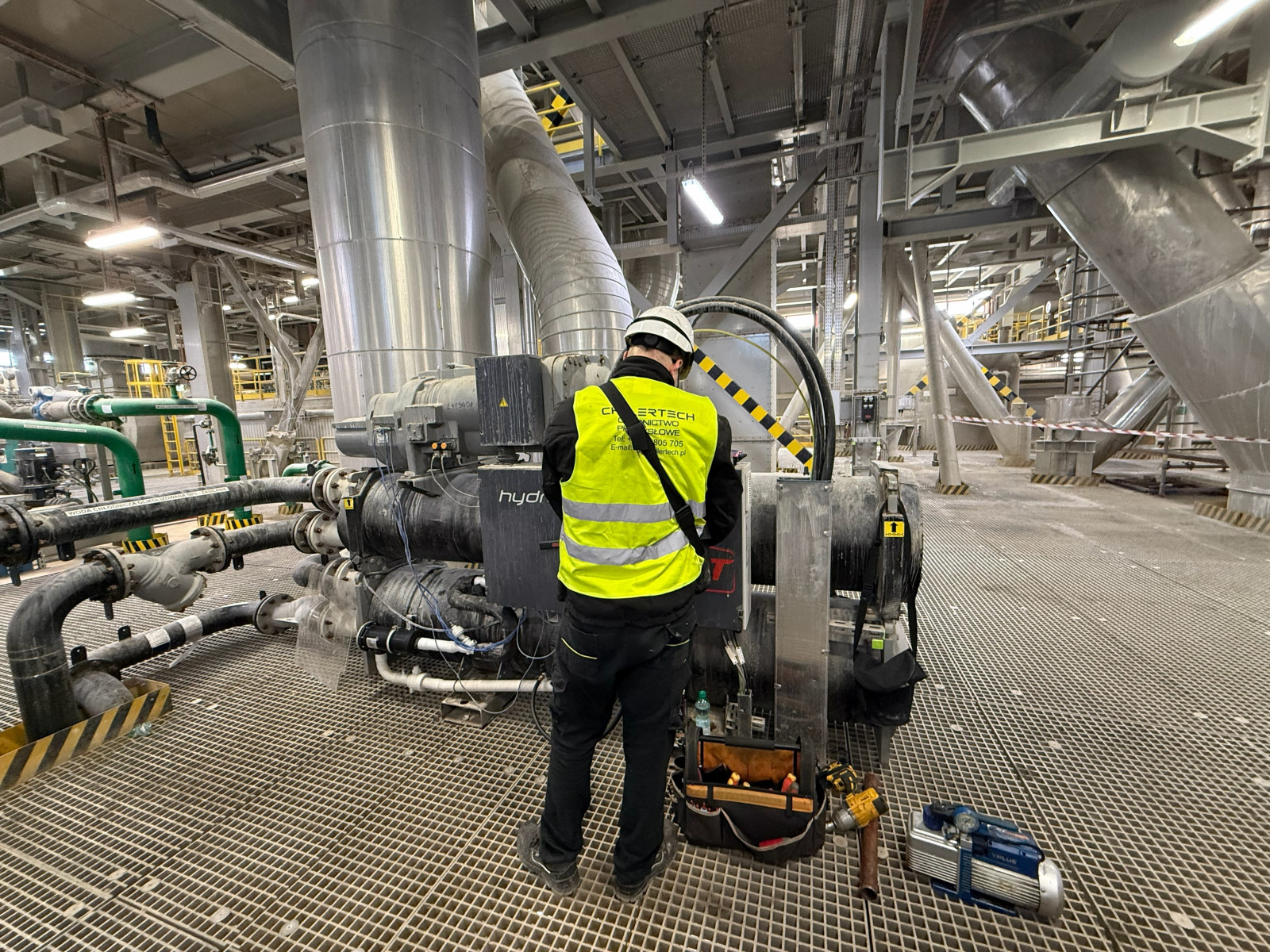

Układ chłodniczy, sprężarki śrubowe i obieg oleju
Najpierw zajmujemy się sercem maszyny, czyli obiegiem czynnika i sprężarkami. Kontrola obejmuje:
- pomiar ciśnień ssania i tłoczenia oraz wyliczenie przegrzania i dochłodzenia,
- kontrolę szczelności układu chłodniczego z czynnikiem R134a, zgodnie z wymogami F-gazowymi,
- sprawdzenie poziomu i stanu oleju oraz pracy separatora oleju w sprężarce śrubowej,
- weryfikację grzałek karteru, które chronią olej przed rozcieńczeniem czynnikiem,
- kontrolę elektronicznego zaworu rozprężnego oraz nastaw przegrzania,
- sprawdzenie presostatów, czujników temperatury i obwodu ekonomizera w wersji HE.

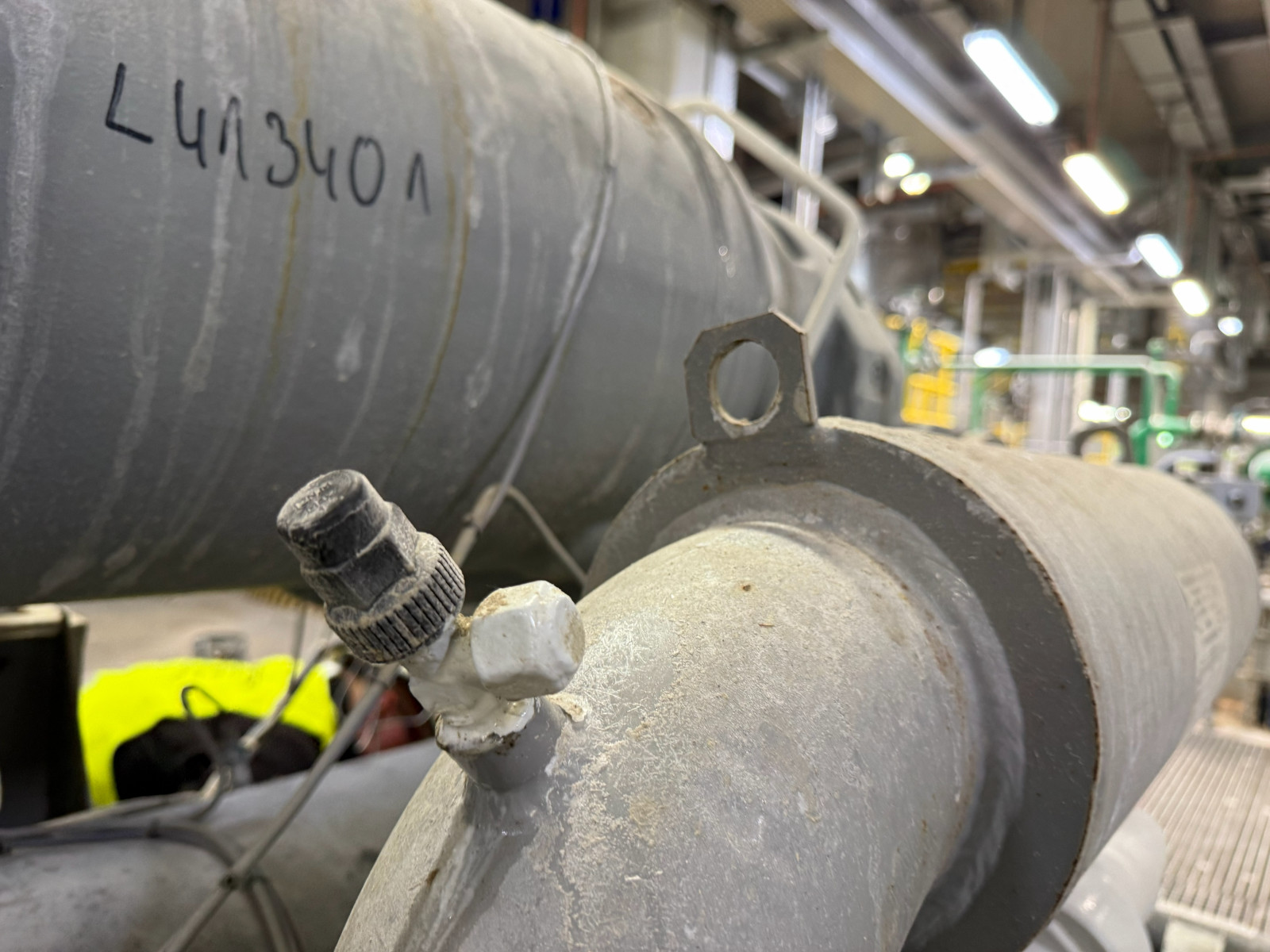

Strona wodna, skraplacz i parownik
Następnie przechodzimy na stronę hydrauliczną, ponieważ to ona najczęściej decyduje o realnej wydajności jednostki chłodzonej wodą. Na tym etapie wykonujemy:
- pomiar ΔT i spadku ciśnienia na parowniku oraz skraplaczu,

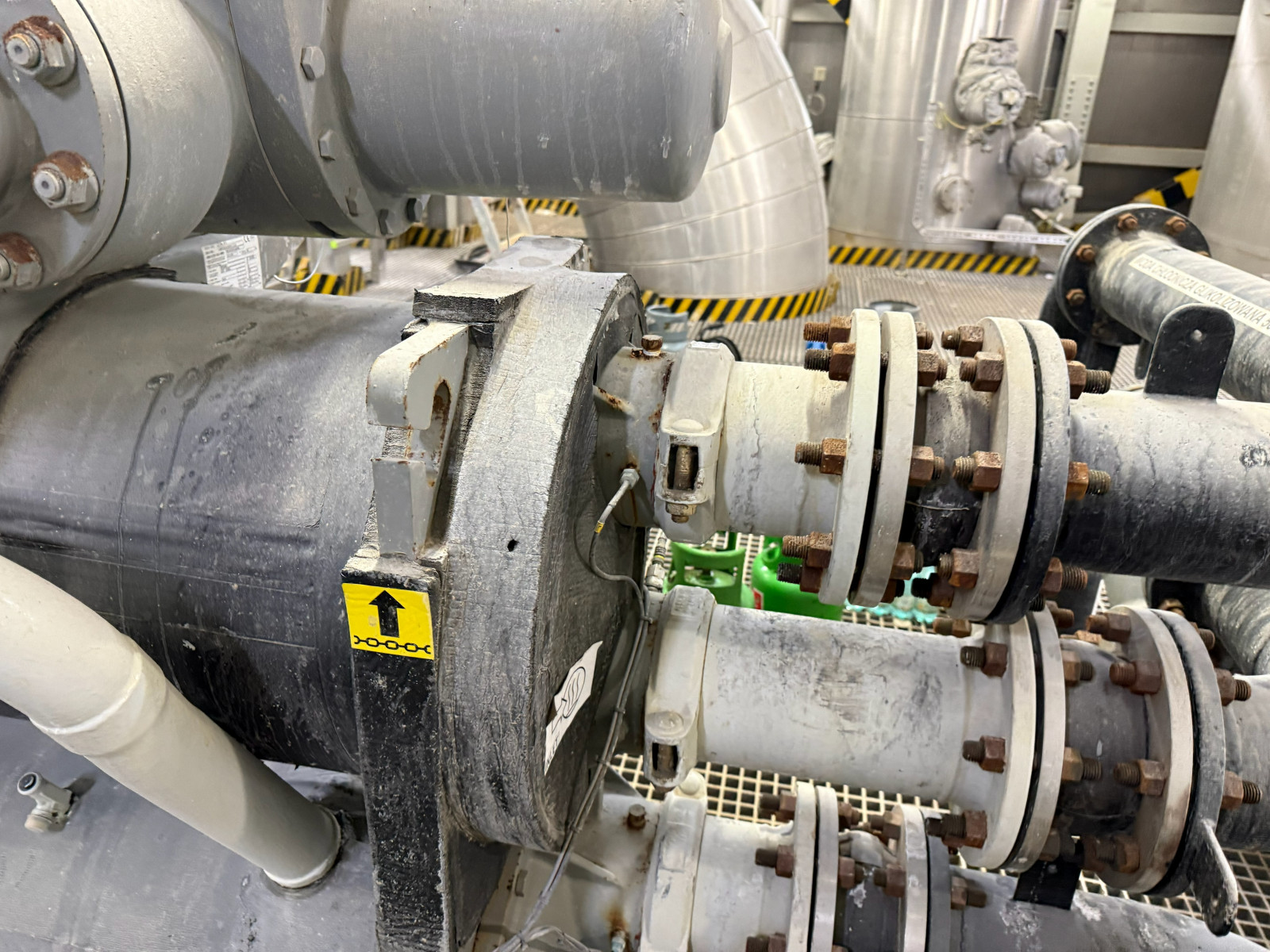

- ocenę czystości wymiennika płaszczowo-rurowego skraplacza i ryzyka osadzania kamienia,
- weryfikację przepływu wody przez wymienniki i stanu parownika zalanego,
- kontrolę pracy pomp obiegowych oraz drożności filtrów instalacji hydraulicznej,
- sprawdzenie strony odbioru ciepła, czyli wentylatorów wieży lub dry coolera w obiegu skraplaczowym.

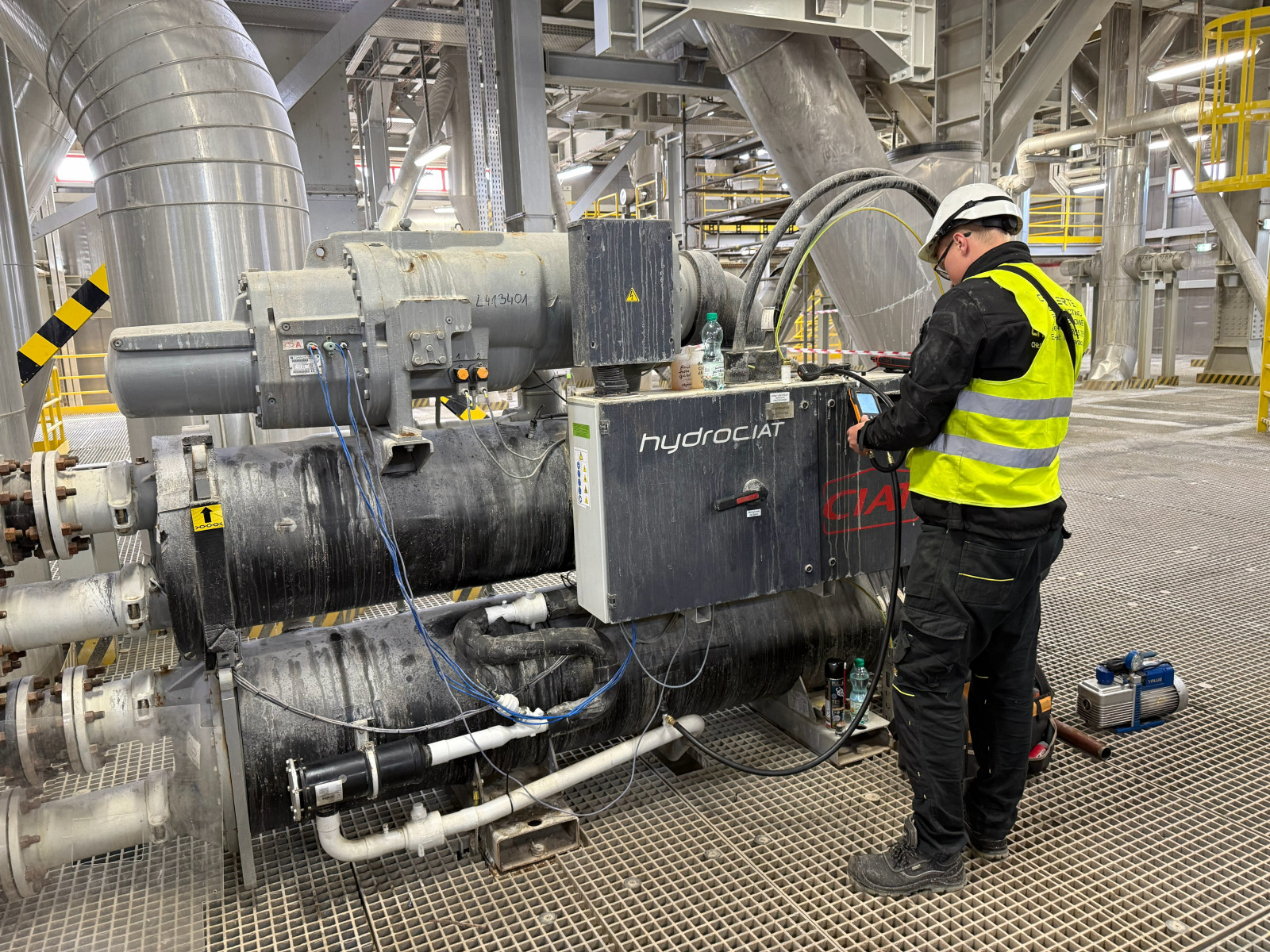

Automatyka, sterownik Connect Touch i instalacja elektryczna
Na końcu sprawdzamy warstwę sterowania i zasilania, od której zależy bezpieczeństwo całego układu. Zakres obejmuje:
- test poprawności działania automatyki i logiki regulacji temperatury,
- analizę historii alarmów i usterek z pamięci sterownika oraz logu parametrów,
- kontrolę zabezpieczeń elektrycznych, pomiar napięć i prądów roboczych sprężarek,
- dokręcenie połączeń elektrycznych w szafie sterowniczej,
- weryfikację komunikacji oraz nastaw sterownika Connect Touch.
Na koniec zestawiamy odczyty z wartościami odniesienia. Dzięki temu widać, czy maszyna pracuje w oknie projektowym, czy też dryfuje w stronę granic bezpieczeństwa.
Objawy, które wyprzedzają awarię sprężarki śrubowej
Część odchyleń operator obiektu może zauważyć samodzielnie, jeszcze przed wezwaniem serwisu. Najczęściej awarię sprężarki śrubowej poprzedzają następujące sygnały:
- powtarzające się alarmy wysokiego ciśnienia, zwykle przy zabrudzonym skraplaczu lub osadzie kamienia,
- wzrost temperatury tłoczenia oraz spadek przegrzania na ssaniu,
- niestabilne ΔT na parowniku przy stałym obciążeniu,
- krótkie cykle pracy oraz spadek ciśnienia oleju,
- wyższy pobór prądu przy tej samej mocy chłodniczej, co oznacza spadek efektywności.
Każdy z tych objawów ma mierzalne podłoże, więc nie warto czekać, aż sterownik zablokuje maszynę. Jeżeli obserwujesz takie zachowanie układu, pomiarowy serwis prewencyjny chillerów pozwoli ustalić przyczynę, zanim dojdzie do zatrzymania chłodzenia.
Wersja ST i HE chillera Hydrociat LW a zakres przeglądu
Obie wersje korzystają ze sprężarek śrubowych i czynnika R134a, jednak różni je profil pracy. Wersja ST stanowi zrównoważony kompromis między mocą a kosztami eksploatacji i często trafia do modernizowanych maszynowni. Wersja HE celuje w podwyższoną efektywność sezonową, ma rozbudowany obieg z ekonomizerem i jest przeznaczona do obiektów o dużej liczbie godzin pracy, w tym do procesów przemysłowych oraz chłodzenia serwerowni.
Ta różnica przekłada się na akcenty przeglądu. W jednostkach HE szczególną wagę przykładamy do czystości wymienników i temperatur dochodzenia, ponieważ nawet niewielki osad obniża sezonową efektywność, na której opiera się rentowność tej wersji. Dodatkowo kontrolujemy obwód ekonomizera, którego nie ma w wariancie ST. Natomiast w starszych jednostkach ST częściej analizujemy historię nieszczelności oraz stan automatyki, gdyż bywają one elementem instalacji po wcześniejszych modernizacjach.
Serwis prewencyjny czy reakcja na awarię w obiekcie krytycznym
W serwerowni i w ciągłym procesie produkcyjnym koszt przestoju zwykle wielokrotnie przewyższa koszt przeglądu. Dlatego operatorzy obiektów krytycznych częściej wybierają pomiarowy serwis prewencyjny oparty na powtarzalnym zestawie odczytów. Taki model daje trend, czyli porównanie parametrów w czasie, a nie pojedynczą fotografię stanu maszyny.
Przegląd to także dobry moment na ocenę scenariusza awaryjnego. Sprawdzamy, czy redundancja faktycznie działa, czy układ utrzyma temperaturę zasilania po wyłączeniu jednej maszyny oraz czy free cooling, jeśli występuje w obiegu, przełącza się zgodnie z nastawami. Gdy maszyna zbliża się do końca cyklu życia, na podstawie pomiarów proponujemy modernizację etapową, która rozkłada nakłady w czasie i nie wymaga zatrzymania całego systemu naraz. Wnioski zbieramy w audyt techniczny układu chłodzenia, który staje się podstawą decyzji eksploatacyjnych.
Najczęstsze pytania o serwis chillera Hydrociat LW
Jak często wykonywać przegląd chillera Hydrociat LW ST i LW HE?
W praktyce przegląd planuje się raz lub dwa razy w roku, zależnie od liczby godzin pracy i krytyczności obiektu. Niezależnie od tego, częstotliwość kontroli szczelności wynika z masy czynnika przeliczonej na ekwiwalent CO2, co reguluje unijne prawo. Obowiązki w tym zakresie opisuje rozporządzenie F-gazowe dotyczące szczelności instalacji chłodniczej. Dla maszyn o pracy ciągłej rozsądny jest też przegląd śródsezonowy, który wychwytuje dryf parametrów.
Czy serwis chillera ze sprężarką śrubową wymaga wymiany oleju?
Nie przy każdym przeglądzie. Olej wymienia się na podstawie liczby godzin pracy oraz wyniku analizy, a nie według sztywnego kalendarza. Podczas serwisu oceniamy poziom, barwę i zawodnienie oleju, sprawdzamy separator oraz pracę grzałek karteru. Jeżeli analiza wykazuje produkty zużycia lub kwasowość, zalecamy wymianę oleju wraz z wkładem filtra, ponieważ zanieczyszczony olej skraca żywotność łożysk sprężarki.
Czy przegląd wymaga zatrzymania całego systemu chłodzenia?
Zazwyczaj nie w całości. W układach z redundancją prace prowadzimy na jednej maszynie, podczas gdy druga utrzymuje chłodzenie. Część pomiarów wykonujemy przy pracującym agregacie, ponieważ tylko wtedy widać rzeczywiste ciśnienia, temperatury i pobór prądu. Zakres wymagający postoju ustalamy wcześniej i dopasowujemy do profilu obciążenia obiektu.
Co oznacza powtarzający się alarm wysokiego ciśnienia w agregacie?
Najczęściej wskazuje on na utrudniony odbiór ciepła po stronie skraplacza. Typowe przyczyny to zabrudzony lub zakamieniony wymiennik, zbyt mały przepływ wody w obiegu skraplaczowym albo problem z wieżą lub dry coolerem. Rzadziej powodem jest nadmiar czynnika lub niesprawny presostat. Pomiar ΔT i ciśnień pozwala odróżnić te przypadki, dlatego diagnozę zawsze opieramy na odczytach, a nie na samym kodzie alarmu.
Parametry zamiast niespodzianek
Regularny, pomiarowy przegląd okresowy chillera Hydrociat LW utrzymuje maszynę w oknie projektowym, chroni efektywność wersji HE i wydłuża żywotność sprężarek śrubowych w wersji ST. Zamiast reagować na alarm, dostajesz trend parametrów oraz konkretne zalecenia serwisowe. Jeżeli chcesz zaplanować pomiarowy serwis prewencyjny lub audyt techniczny agregatu wody lodowej, skontaktuj się z zespołem ColdWay pod numerami +48 501 179 381 lub +48 536 577 385, albo napisz na info@coldway.pl. Dobierzemy zakres do profilu obciążenia Twojego obiektu.
