Regeneracja pomp wody jako warunek stabilnego przepływu w układzie chłodzenia

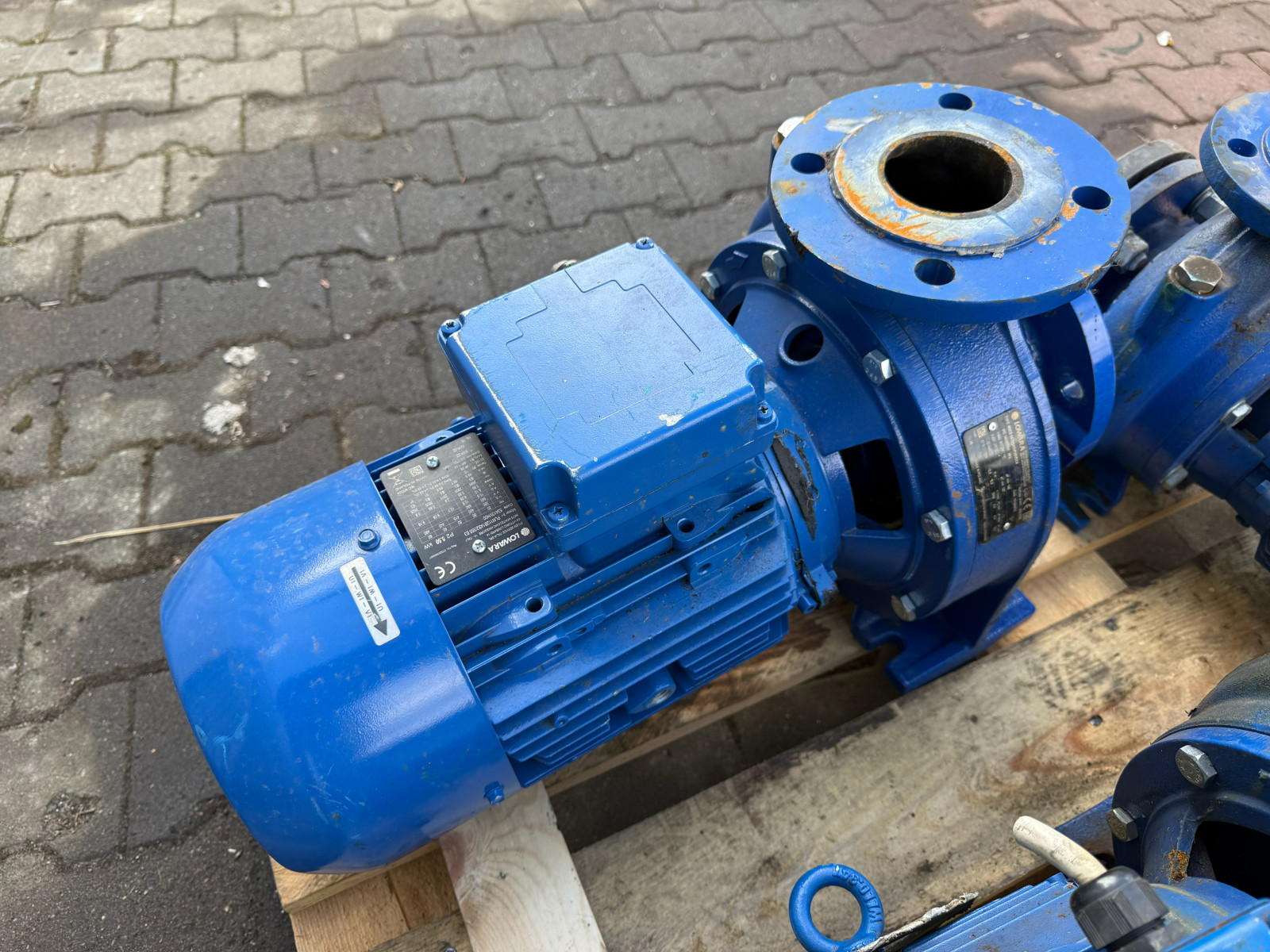

Regeneracja pomp wody to proces przywrócenia pompie obiegowej pierwotnych parametrów hydraulicznych poprzez demontaż, diagnostykę zużycia podzespołów oraz wymianę elementów krytycznych, przede wszystkim łożysk i uszczelnienia mechanicznego. W instalacjach wody lodowej pompa odpowiada za utrzymanie założonego natężenia przepływu, dlatego jej stopniowa degradacja przekłada się wprost na rosnący pobór mocy i spadek ΔT na wymiennikach. Operatorzy zwykle zauważają problem dopiero wtedy, gdy układ przestaje trzymać temperaturę zasilania, a pompa pracuje głośniej niż zwykle. W tym momencie regeneracja pozwala odzyskać sprawność bez wymiany całego zespołu pompowego, o ile korpus i wał nadają się do dalszej eksploatacji.
Po czym poznać, że pompa obiegowa wymaga regeneracji?
Zużycie pompy rzadko pojawia się nagle. Najczęściej narasta tygodniami, a pierwsze sygnały są mierzalne, zanim staną się słyszalne. Poniższe objawy wskazują, że zespół pompowy zbliża się do granicy bezpiecznej pracy:
- Wzrost poboru prądu silnika przy niezmienionym obciążeniu układu, co sygnalizuje rosnące opory mechaniczne w łożyskach.
- Spadek ciśnienia tłoczenia oraz obniżone natężenie przepływu, widoczne jako pogorszenie ΔT na wymienniku lub parowniku.
- Wyciek medium w okolicy uszczelnienia mechanicznego, początkowo jako wilgoć, później jako stały przeciek.
- Podwyższone drgania i hałas, świadczące o niewyważeniu wirnika lub zużyciu łożysk.
- Okresowe zaniki przepływu i kawitacja, słyszalne jako charakterystyczny odgłos żwiru przepompowywanego przez pompę.
Każdy z tych objawów osobno bywa bagatelizowany. Razem tworzą jednak spójny obraz pompy, która zużywa coraz więcej energii, a oddaje coraz mniej przepływu.
Najczęstsze przyczyny zużycia pomp w instalacjach wody lodowej
Z perspektywy serwisu pomiarowego degradacja pompy ma kilka powtarzalnych źródeł, a ich kolejność wynika z częstotliwości, z jaką spotykamy je w eksploatacji. Na pierwszym miejscu plasuje się zużycie łożysk, ponieważ pracują one nieprzerwanie i jako pierwsze odczuwają skutki drgań oraz zanieczyszczeń. Tuż za nimi degraduje się uszczelnienie mechaniczne, którego pierścienie ślizgowe tracą szczelność wskutek pracy na sucho, osadów lub niewłaściwego medium.
Kawitacja stanowi osobny, podstępny mechanizm. Gdy ciśnienie na ssaniu spada poniżej wymaganego NPSH, w cieczy powstają pęcherze pary, które implodują na wirniku i wyrywają z niego materiał. W rezultacie wirnik traci geometrię, a pompa zaczyna pracować z hałasem i obniżoną wydajnością. Do tego dochodzą niewyważenie elementów wirujących, zanieczyszczenia krążące w obiegu oraz najczęstszy błąd eksploatacyjny, czyli długotrwała praca pompy daleko od jej punktu pracy na krzywej charakterystyki.
Jak przebiega regeneracja pompy wody krok po kroku?
Regeneracja pomp obiegowych przebiega według ustalonej kolejności, w której każdy etap weryfikuje wynik poprzedniego. Taki rygor pozwala oddać do eksploatacji zespół o potwierdzonych parametrach, a nie jedynie złożoną z powrotem maszynę.
- Demontaż pompy oraz diagnostyka stanu technicznego z oceną zużycia poszczególnych podzespołów.
- Weryfikacja korpusu, wału i wirnika pod kątem korozji, wżerów kawitacyjnych oraz odchyłek wymiarowych.
- Wymiana łożysk oraz uszczelnienia mechanicznego na komplet elementów dobranych do warunków pracy.
- Regeneracja lub wymiana wału, kontrola wirnika i wyważanie elementów wirujących w celu eliminacji drgań.
- Czyszczenie korpusu i kanałów przepływowych, usunięcie osadów obniżających sprawność hydrauliczną.
- Montaż pompy, kontrola parametrów elektrycznych silnika oraz rezystancji uzwojeń.
- Test szczelności, próba pracy pod obciążeniem oraz pomiar rzeczywistej wydajności i ciśnienia.
- Sporządzenie zaleceń eksploatacyjnych dotyczących punktu pracy, filtracji i interwałów przeglądów.
Jeżeli planujesz przegląd zespołu pompowego, zacznij od pomiaru rzeczywistego punktu pracy. Taki audyt techniczny pokazuje, czy pompa faktycznie wymaga regeneracji, czy wystarczy korekta nastaw układu.
Regeneracja czy wymiana pompy? Kiedy który wariant ma sens?
Decyzja między regeneracją a zakupem nowego zespołu nie sprowadza się do samej ceny. Liczy się stan korpusu, dostępność części zamiennych oraz to, czy pompa nadal odpowiada aktualnemu profilowi obciążenia instalacji.
Regeneracja jest uzasadniona, gdy korpus i wał pozostają sprawne, a zużyciu uległy elementy wymienne, czyli łożyska i uszczelnienie. Wówczas przywrócenie parametrów kosztuje mniej niż nowy zespół i nie wymaga ingerencji w rurociągi ani kołnierze. Wymiana staje się rozsądniejsza, gdy korpus jest skorodowany lub popękany, części do danego modelu są niedostępne, albo gdy pompa od początku była przewymiarowana i pracuje poza efektywnym zakresem. W takim przypadku regeneracja jedynie odtworzyłaby pierwotny, nietrafiony dobór. Producenci pomp, tacy jak Grundfos, publikują krzywe charakterystyki, które ułatwiają ocenę, czy dany model nadal pasuje do parametrów instalacji.
Przy zmienionym profilu obciążenia zamiast odtwarzania starego doboru warto rozważyć modernizację instalacji wody lodowej obejmującą sekcję pompową.
Dlaczego sprawna pompa decyduje o ciągłości chłodzenia serwerowni?
W centrach danych i obiektach z klimatyzacją precyzyjną przepływ wody lodowej nie może spaść poniżej wartości projektowej nawet na chwilę. Niewielki ubytek wydajności pompy obniża ΔT na jednostkach wewnętrznych i przesuwa punkt rosy, co w skrajnym przypadku prowadzi do powstawania stref przegrzewania w szafach o wysokiej gęstości mocy. Dlatego w takich układach pompy pracują zwykle w konfiguracji redundantnej, na przykład N+1, a regeneracja zespołu rezerwowego odbywa się planowo, bez naruszania pracy obiegu czynnego. Pomiar wydajności po regeneracji potwierdza, że pompa zastępcza realnie utrzyma obciążenie w scenariuszu awaryjnym, a nie tylko formalnie figuruje jako rezerwa. To samo podejście sprawdza się wszędzie tam, gdzie chłodzenie serwerowni i innych odbiorów krytycznych nie może zostać przerwane.
Jak często należy regenerować pompę obiegową w układzie wody lodowej?
Interwał zależy od warunków pracy, jednak w ciągłej eksploatacji przeglądy zespołu pompowego planuje się zwykle co kilkanaście do dwudziestu kilku tysięcy godzin pracy, a stan łożysk i uszczelnienia ocenia się przy okazji przeglądów układu. Decydujące są jednak pomiary. Jeśli rośnie pobór prądu lub spada ciśnienie tłoczenia, regenerację warto zaplanować niezależnie od kalendarza.
Czy regeneracja przywraca pełną wydajność pompy?
Tak, pod warunkiem że korpus i wał pompy zachowały geometrię. Wymiana łożysk i uszczelnienia mechanicznego oraz wyważenie wirnika przywracają sprawność hydrauliczną zbliżoną do fabrycznej. Pomiar wydajności i ciśnienia po próbie pod obciążeniem pozwala potwierdzić odzyskane parametry. Jeśli jednak wirnik jest mocno wytarty kawitacyjnie, część wydajności może pozostać nieodwracalnie utracona i wymaga wymiany wirnika.
Czy regeneracja pompy wymaga wyłączenia całej instalacji?
Nie zawsze. W instalacjach z pompą rezerwową lub w konfiguracji redundantnej regenerację przeprowadza się na zespole odstawionym, podczas gdy obieg podtrzymuje pompa pracująca. W układach jednopompowych potrzebny jest planowy postój albo tymczasowa pompa zastępcza. Zakres przestoju ustala się na etapie audytu, aby chłodzenie krytycznych odbiorów nie zostało przerwane.
Po czym poznać, że uszczelnienie mechaniczne pompy jest zużyte?
Pierwszym objawem jest wilgoć lub kropelki cieczy w okolicy pierścienia uszczelniającego między korpusem a silnikiem. Z czasem pojawia się stały wyciek, a na obudowie osadza się nalot z odparowanego medium. Zużyte uszczelnienie często sygnalizuje też nieregularny szum. Pracy z przeciekającym uszczelnieniem nie należy przedłużać, ponieważ medium dostaje się do łożysk i przyspiesza ich zniszczenie.
Podsumowanie
Regeneracja pomp obiegowych przywraca instalacji założony przepływ mniejszym kosztem niż wymiana całego zespołu, o ile decyzję poprzedza rzetelna diagnostyka i pomiar punktu pracy. W obiektach krytycznych, takich jak serwerownie, liczy się planowy charakter prac na zespole rezerwowym oraz potwierdzenie parametrów próbą pod obciążeniem. Jeśli pompa w Twoim układzie pracuje głośniej, pobiera więcej prądu lub nie trzyma ciśnienia, zamów pomiarowy serwis prewencyjny. Skontaktujesz się z nami pod numerami +48 501 179 381 oraz +48 536 577 385, a także adresem info@coldway.pl.
