Instalacje hydrauliczne według projektu jako podstawa stabilnej pracy układu
Instalacje hydrauliczne według projektu to montaż rurociągów, armatury i urządzeń wykonany ściśle według dokumentacji wykonawczej, z uwzględnieniem bilansu cieplnego, profilu obciążenia oraz pomiarów potwierdzających parametry. Taka metoda eliminuje błędy schematycznych rozwiązań i pozwala uzyskać stabilne ΔT, projektowane spadki ciśnienia oraz pełną dyspozycyjność układu chłodniczego.

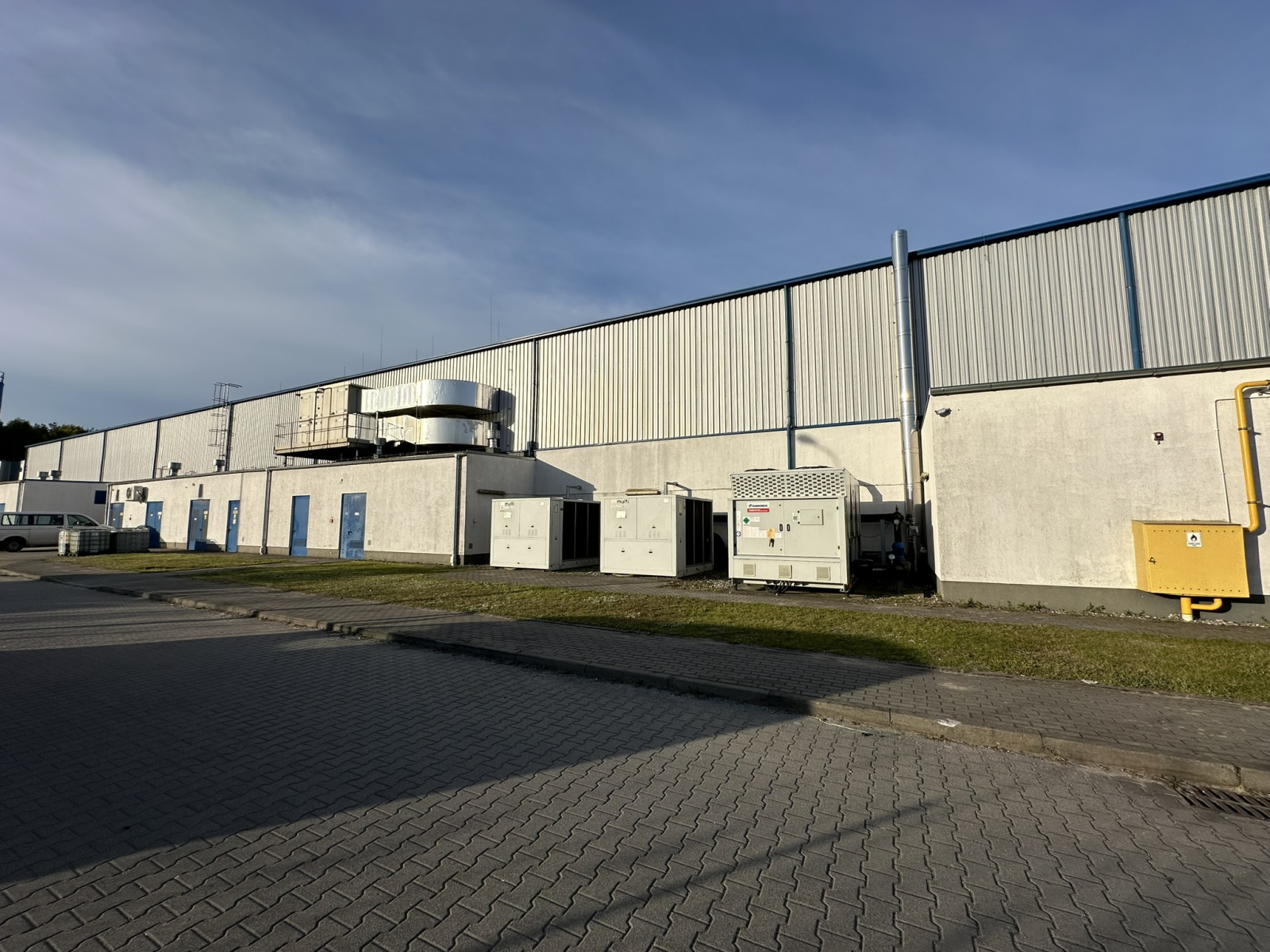

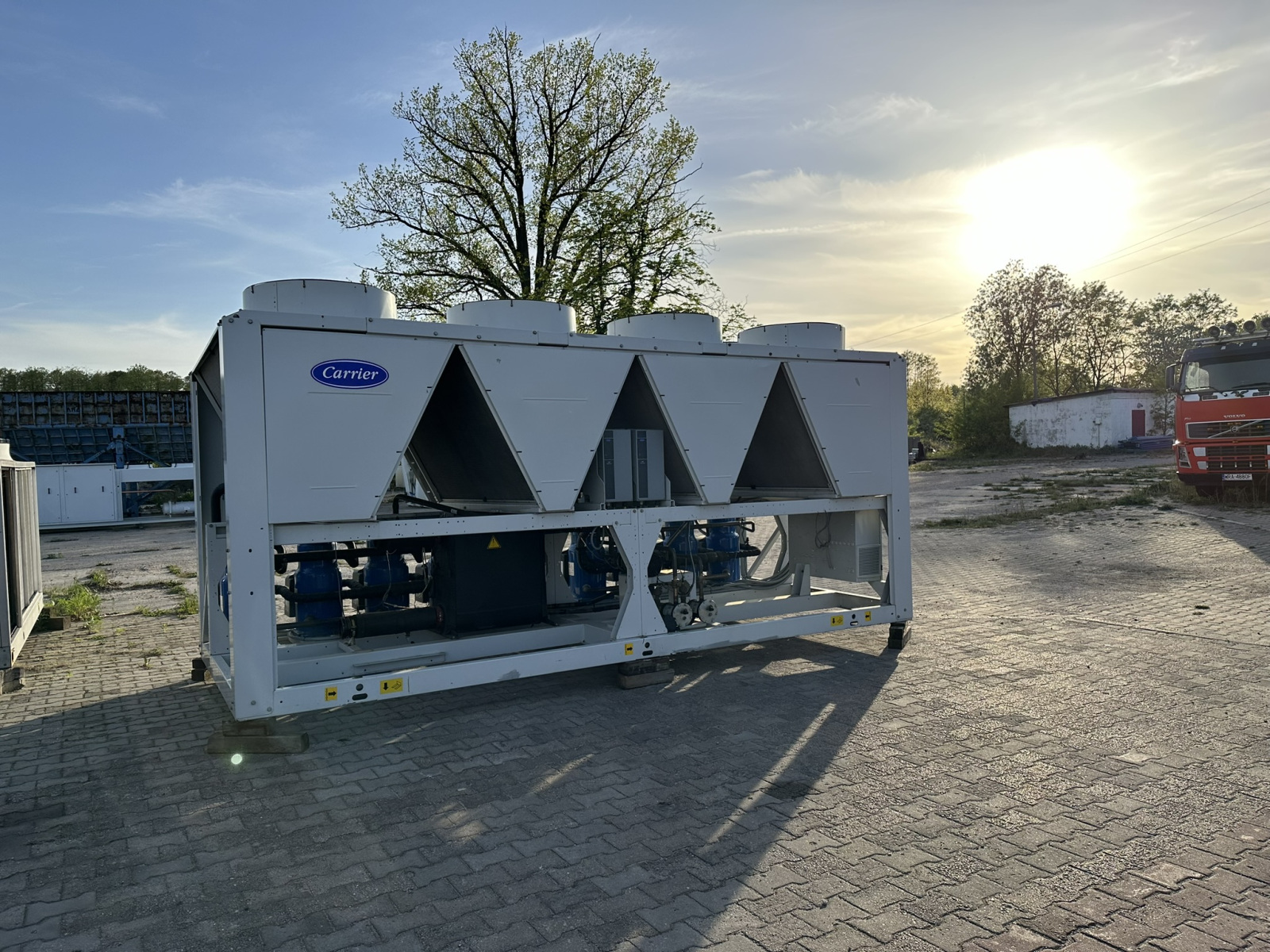

W praktyce inżynierskiej obserwujemy układy wody lodowej, w których brak zgodności montażu z dokumentacją skutkuje strefami przegrzewania, wahaniami ΔT i kawitacją pomp. Dlatego wykonanie instalacji według projektu, a nie według intuicji ekipy montażowej, decyduje o tym, czy chiller pracuje w zaprojektowanym punkcie, czy w trybie ciągłego ratowania bilansu cieplnego.

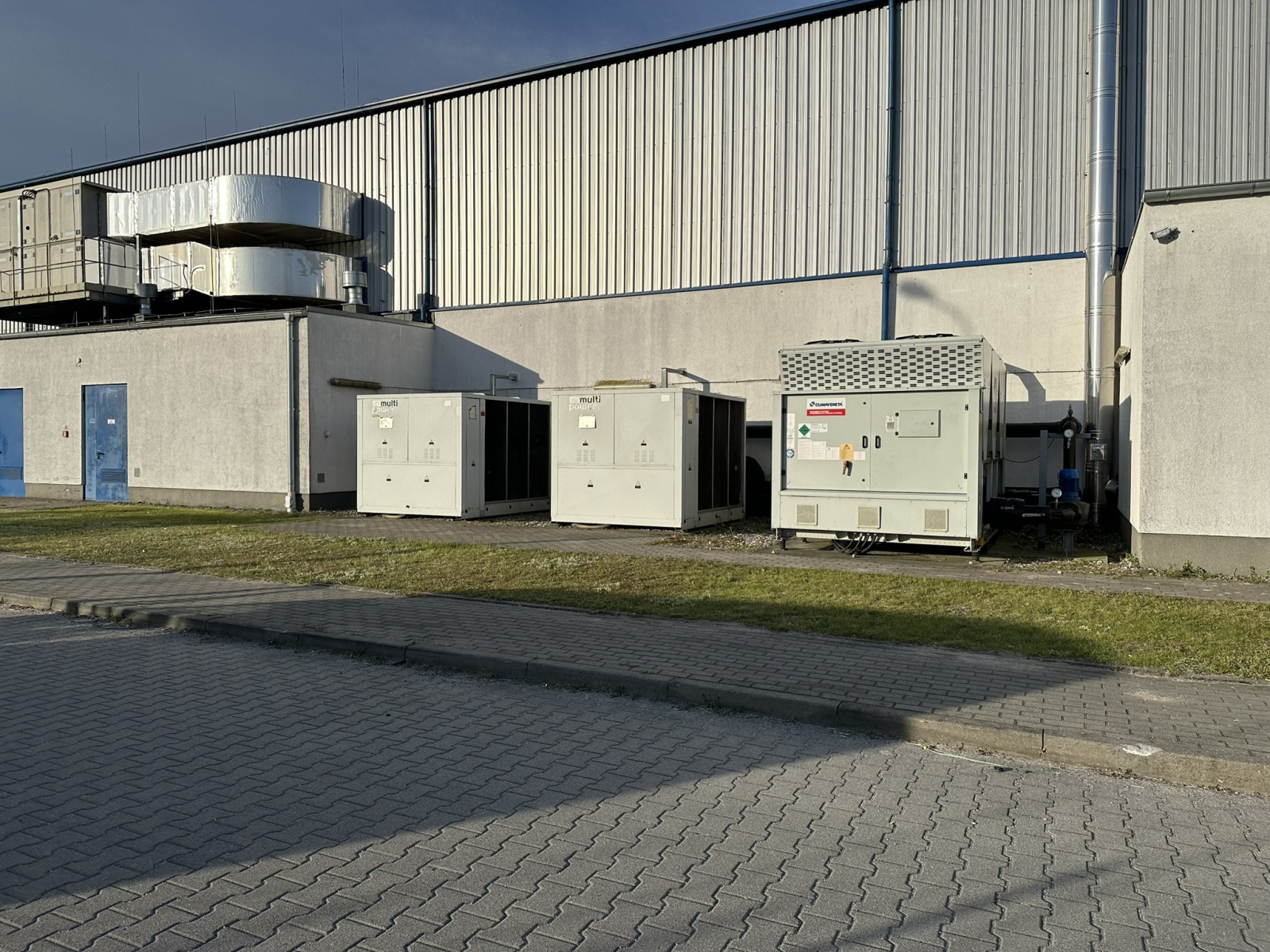

Co oznacza wykonanie instalacji hydraulicznych według projektu w praktyce
Dokumentacja wykonawcza zawiera znacznie więcej niż schemat ideowy. Obejmuje dobór średnic, klasę rur, wymagania izolacji termicznej, lokalizację armatury regulacyjnej oraz punkty pomiarowe. Projekt opisuje również scenariusze awaryjne i sposób włączenia redundancji, na przykład układu N+1 typowego dla serwerowni oraz centrów danych.
Montaż instalacji hydraulicznych według projektu wymaga od wykonawcy umiejętności czytania profilu obciążenia oraz krzywej charakterystyki pompy. Dzięki temu rurociąg dobrany pod konkretną prędkość przepływu nie generuje nadmiernych spadków ciśnienia, a sprężarki chillera pracują w stabilnym zakresie wydajności.
Zdarza się, że inwestor otrzymuje gotowy projekt, ale brakuje wykonawcy, który traktuje dokumentację jako wiążącą. W rezultacie powstaje instalacja „podobna do projektowanej”, w której zabrakło zaworu równoważącego, filtra siatkowego czy odpowietrznika w punkcie wymaganym przez hydraulikę układu. Taka pozornie drobna zmiana modyfikuje bilans całej instalacji wody lodowej i ujawnia się dopiero w pomiarach.
Bilans cieplny, profil obciążenia i ΔT jako punkt wyjścia

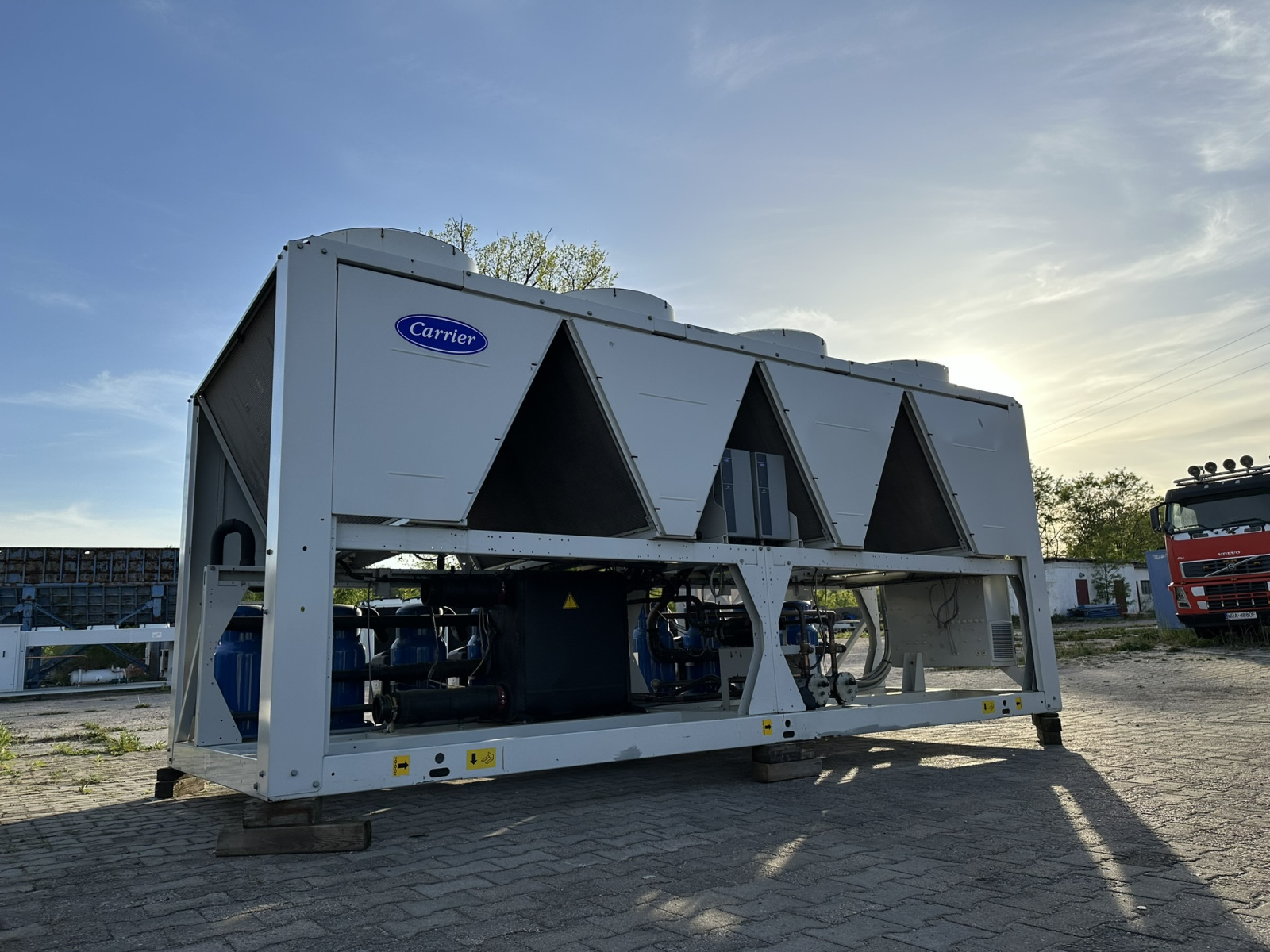

Każdy projekt instalacji hydraulicznych zaczyna się od bilansu cieplnego. Określa on moc chłodniczą wymaganą w punkcie szczytowym oraz w stanach częściowych. Profil obciążenia opisuje natomiast, jak zmienia się zapotrzebowanie w czasie. Inaczej wygląda w hali produkcyjnej z procesem ciągłym, inaczej w serwerowni z gęstością mocy 8-12 kW na szafę.
Założony ΔT, czyli różnica temperatur między zasilaniem a powrotem, jest parametrem porządkującym całość układu. Typowe wartości dla wody lodowej w klimatyzacji precyzyjnej mieszczą się zwyczajowo w przedziale 5-7 K. W układach technologicznych przyjmuje się natomiast 5-10 K. Wykonanie instalacji hydraulicznych według projektu musi te wartości zachować, ponieważ na nich oparto średnice rurociągów oraz wydajność pomp obiegowych.
Jeżeli posiadasz dokumentację instalacji wody lodowej i szukasz wykonawcy, który zweryfikuje założenia bilansu cieplnego przed rozpoczęciem montażu, prześlij projekt na info@coldway.pl. Otrzymasz analizę zgodności dokumentacji z planowanym obciążeniem oraz wskazanie punktów wymagających uściślenia.

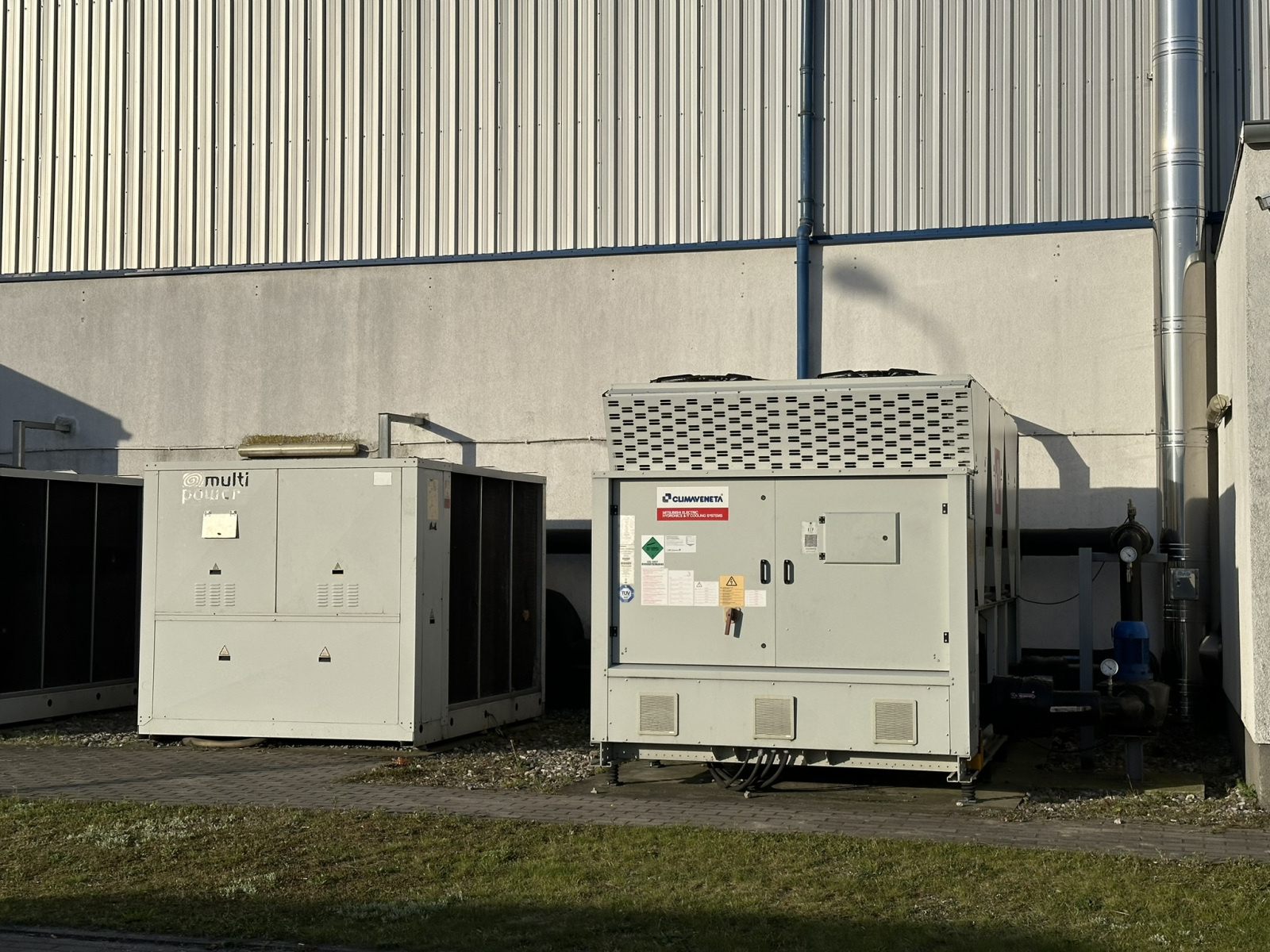

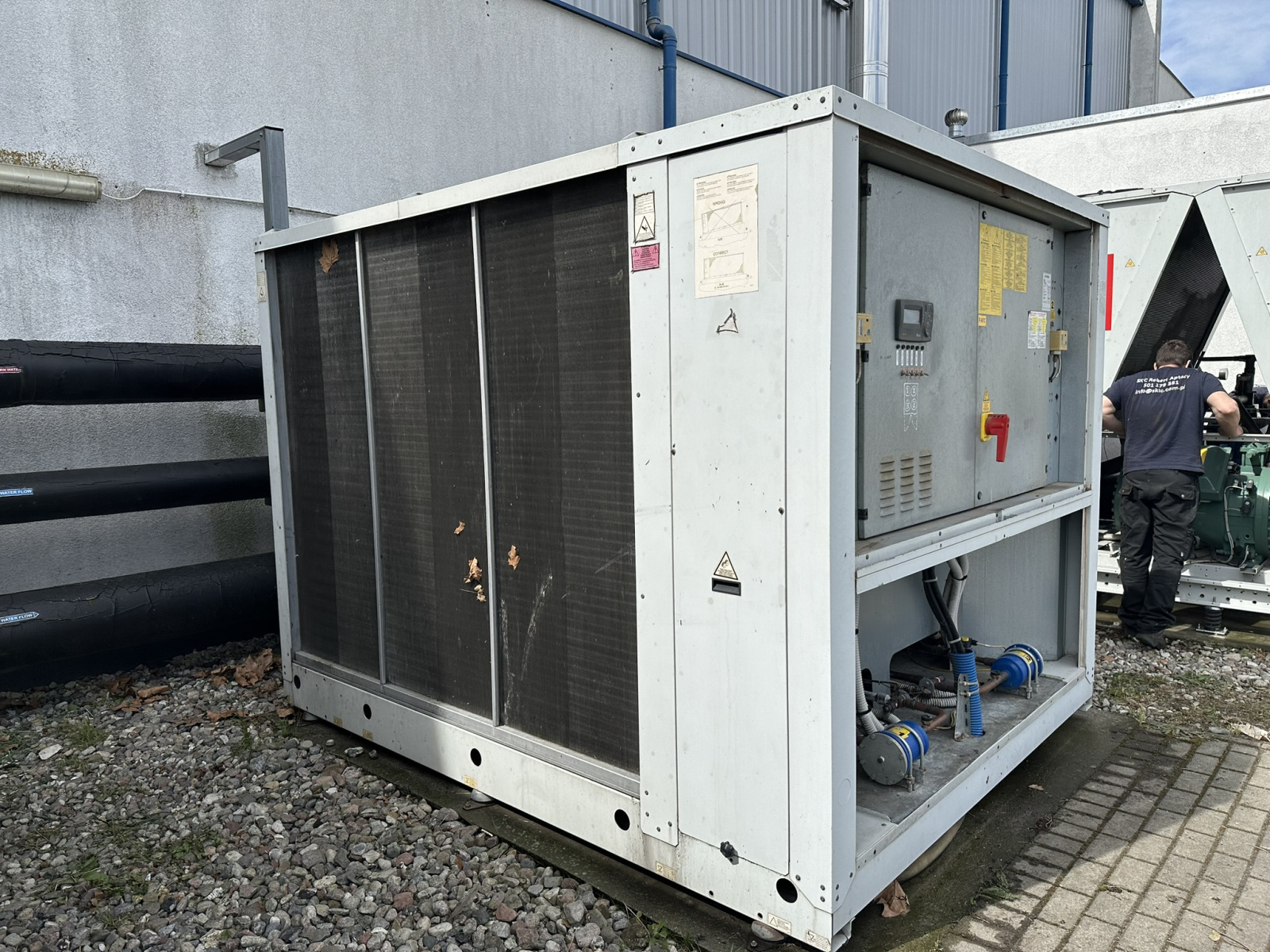

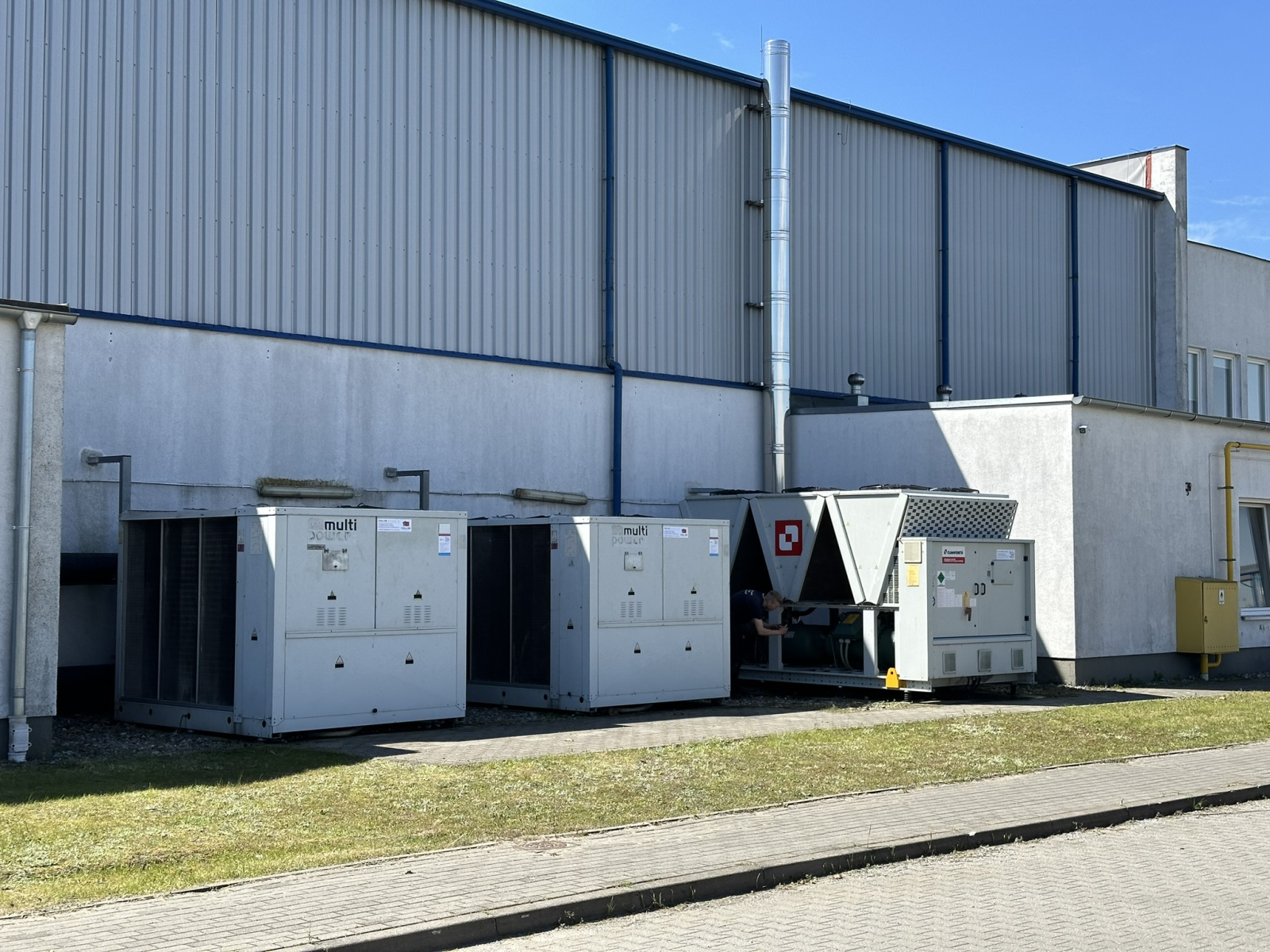

Rurociągi technologiczne, prefabrykacja i sposób montażu
Wybór technologii rurociągu wpływa na żywotność układu, czystość medium i koszty modernizacji etapowej. W instalacjach przemysłowych spotykamy kilka standardów, z których każdy ma konkretne uzasadnienie projektowe.
- Rura stalowa czarna stosowana w obiegach glikolowych zamkniętych, łączona spawaniem, ekonomiczna w dużych średnicach.
- Stal nierdzewna INOX wybierana w obszarach o podwyższonych wymaganiach higienicznych oraz tam, gdzie projekt zakłada wodę uzdatnioną bez dodatku glikolu.
- Technologia stell press przeznaczona do szybkiego montażu na obiekcie czynnym, gdzie ograniczenie prac spawalniczych skraca przestoje produkcyjne.
- Miedź i PP-RCT wykorzystywane w mniejszych średnicach, w odgałęzieniach do precyzyjnej klimatyzacji szaf serwerowych.

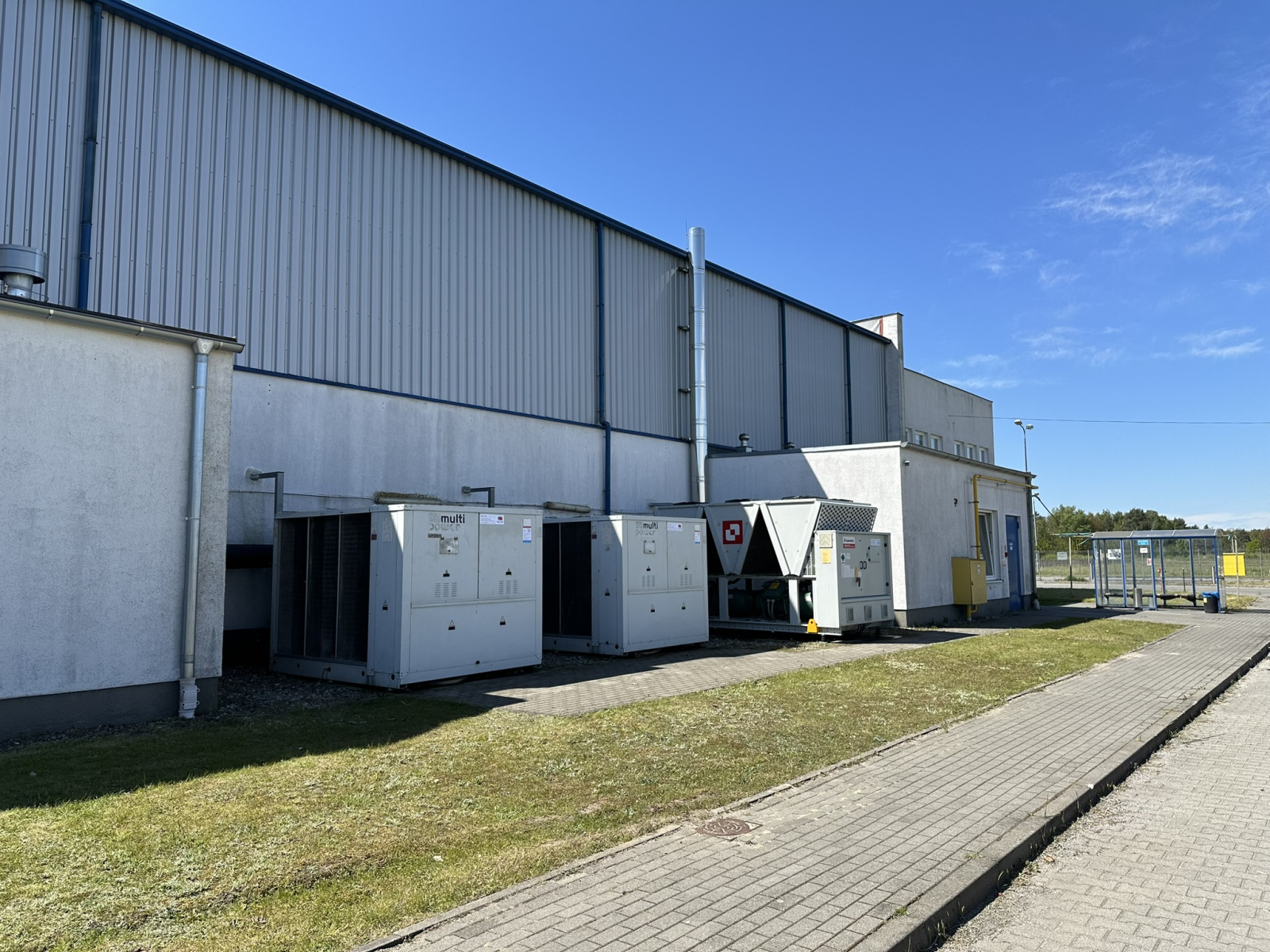

Prefabrykacja warsztatowa, czyli przygotowanie sekcji rurociągów poza obiektem, pozwala kontrolować jakość spoin oraz geometrii w warunkach pomiarowych. Na obiekcie wykonywane są wówczas wyłącznie połączenia montażowe. W rezultacie skraca się czas instalacji, a wnętrze rurociągu pozostaje mniej narażone na zanieczyszczenia z otoczenia budowy.

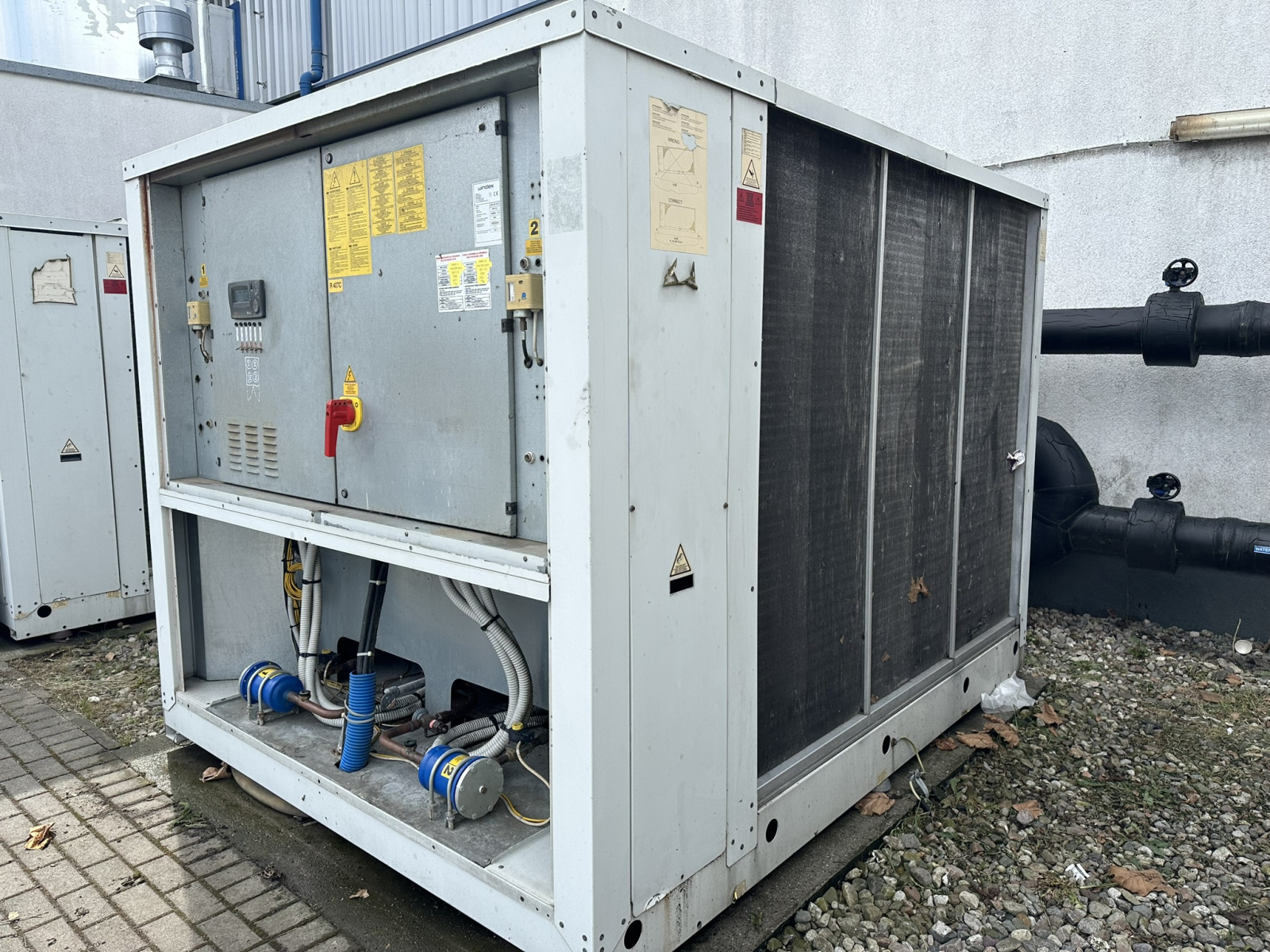

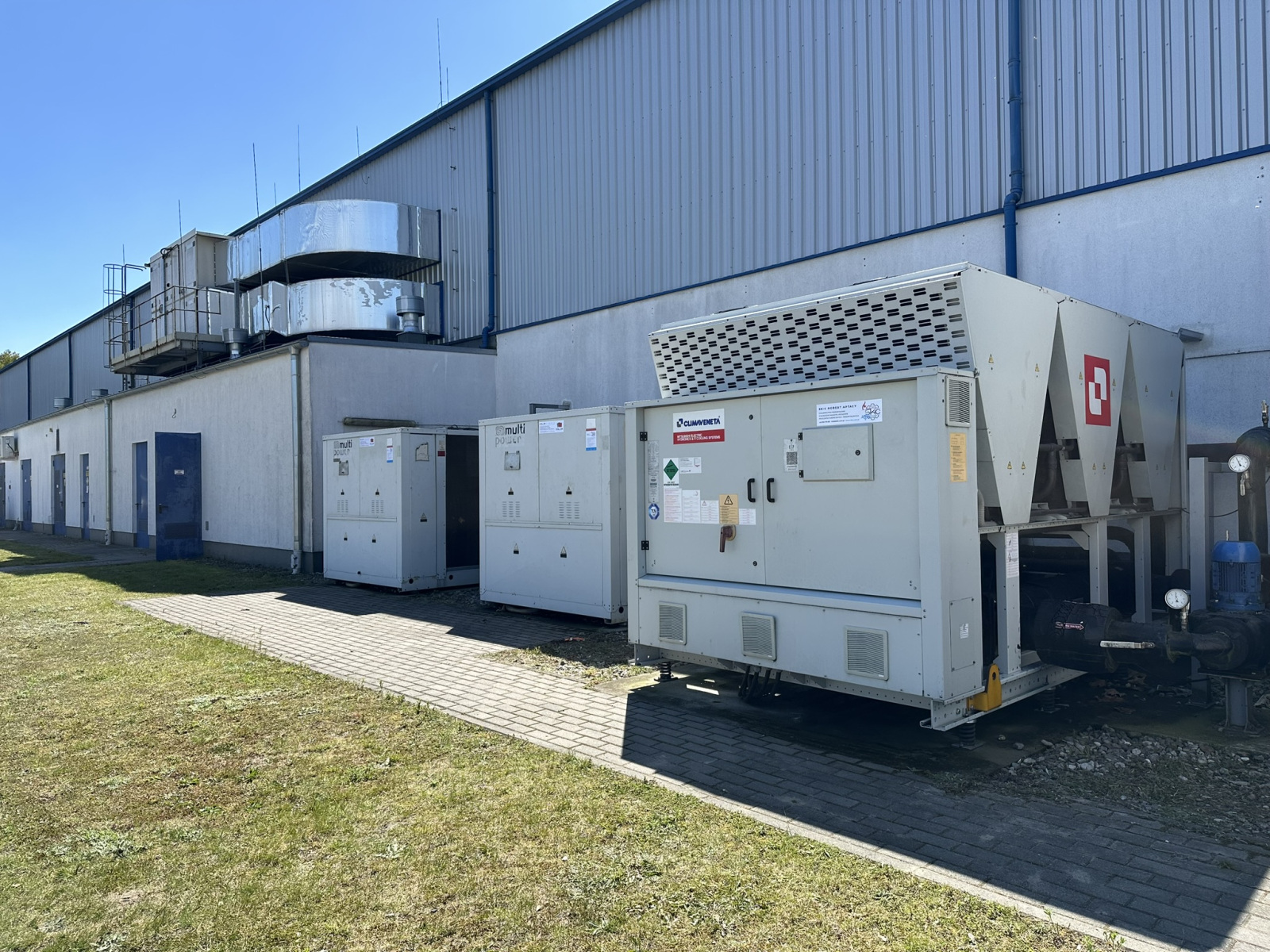

Armatura, pompy obiegowe i regulacja hydrauliczna instalacji

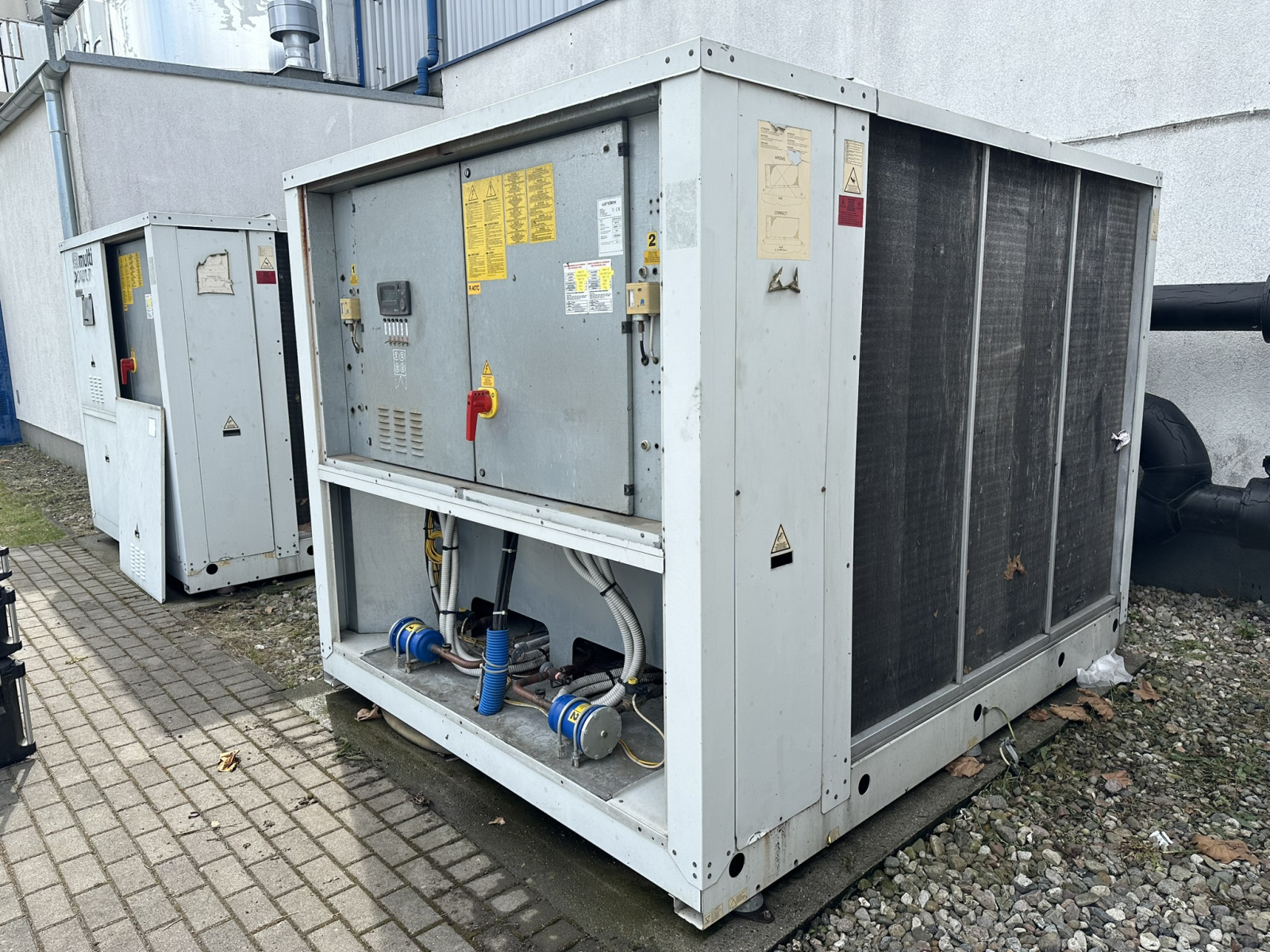

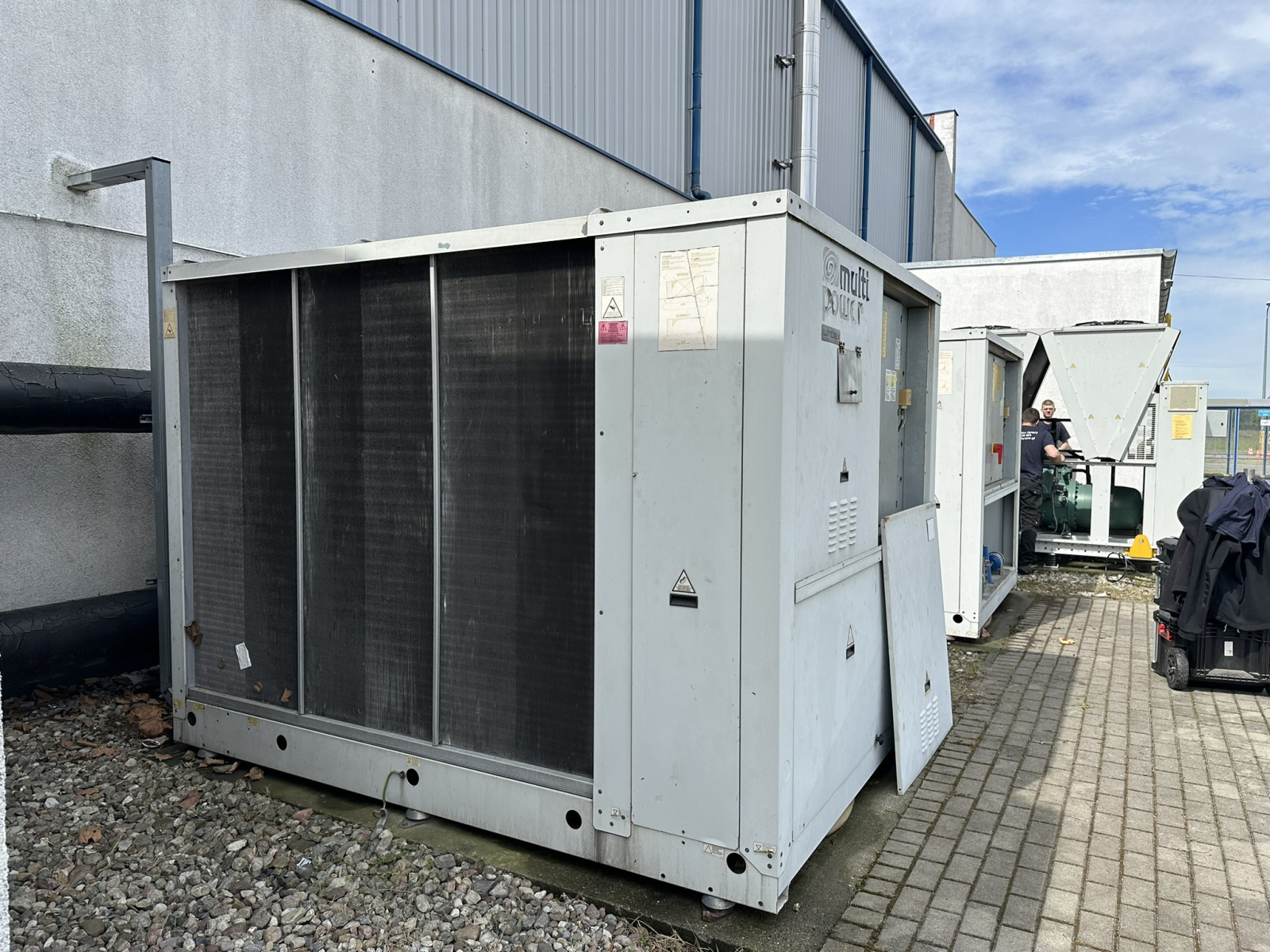

Armatura określa, czy instalacja jest sterowana, czy tylko zmontowana. Zawory regulacyjne, równoważące, odcinające, zwrotne oraz bezpieczeństwa rozmieszcza się zgodnie z dokumentacją projektową w punktach umożliwiających pomiar i serwis. Brak zaworu równoważącego w odgałęzieniu prowadzi do nierównomiernego rozdziału przepływu między odbiornikami.

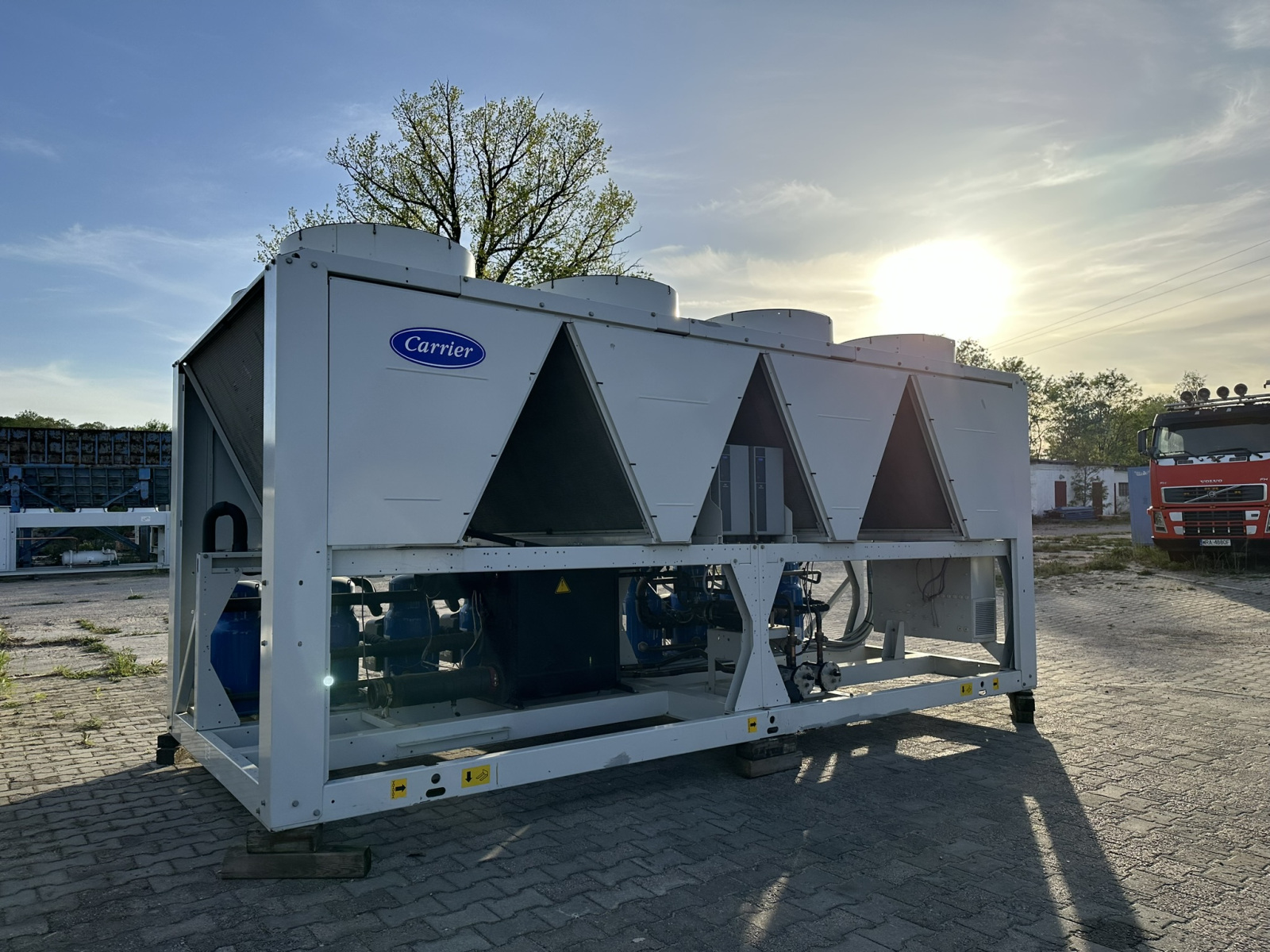

Pompy obiegowe dobiera projekt. Określa typ, wydajność, wysokość podnoszenia oraz sposób regulacji prędkości obrotowej (stała lub falownikowa z silnikiem EC). Aktualne zasady doboru pomp obiegowych do układów wody lodowej są dobrym punktem odniesienia dla weryfikacji założeń projektowych. Wykonanie instalacji hydraulicznych według projektu obejmuje również prawidłowe wytrasowanie odcinków przed i za pompą, montaż przepustnic izolacyjnych oraz dobór zabezpieczeń antykawitacyjnych.

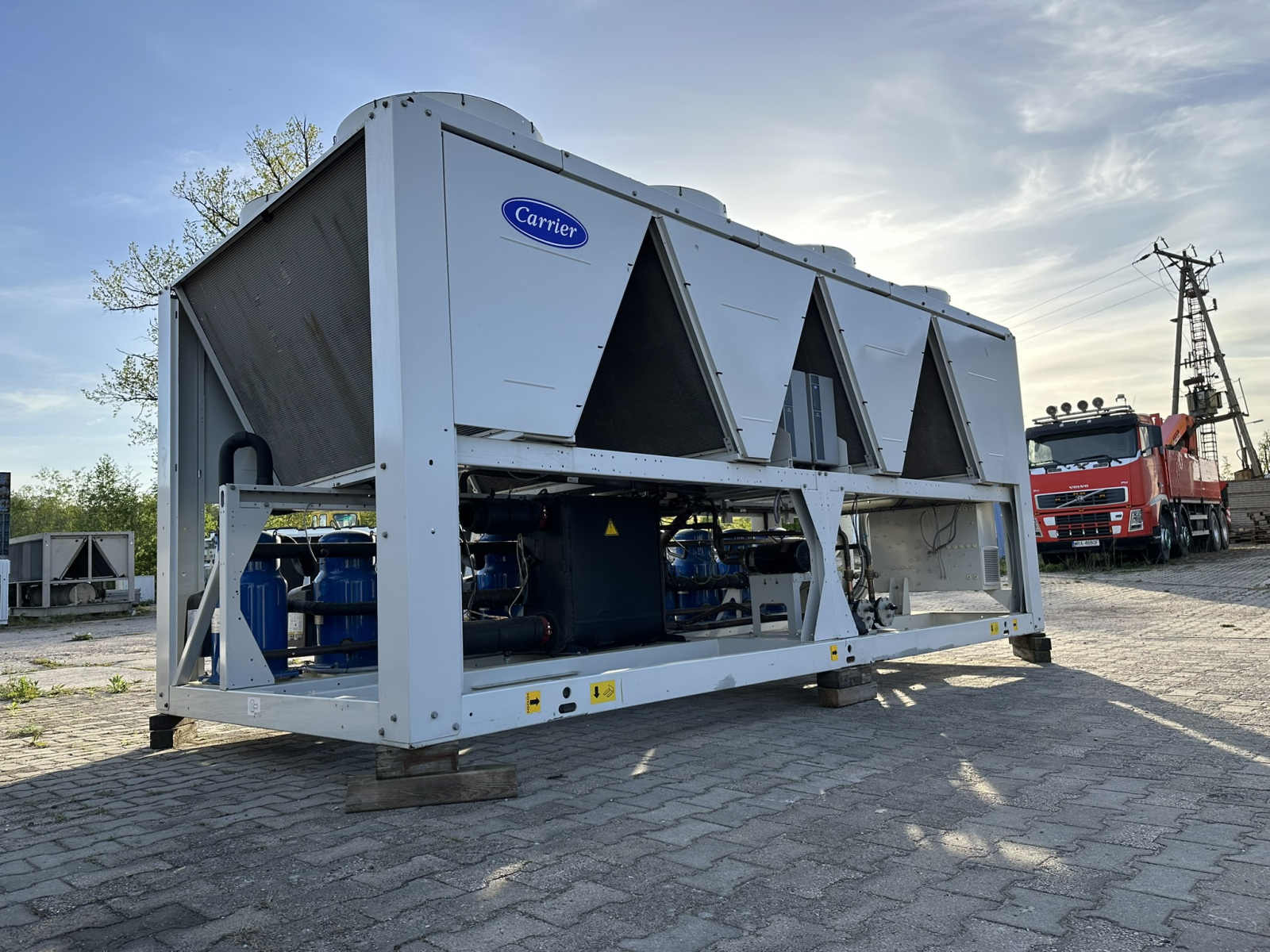

Regulacja hydrauliczna instalacji to etap, który w wielu układach pomija się lub traktuje pobieżnie. Tymczasem bez równoważenia pętli odbiorników pojawiają się różnice ciśnień powodujące przepływy nadmierne w jednych gałęziach i niedobory w innych. Zatem montaż bez końcowej regulacji nie kończy procesu wykonawczego, a jedynie tworzy układ, który dopiero po wyregulowaniu zaczyna pracować poprawnie.

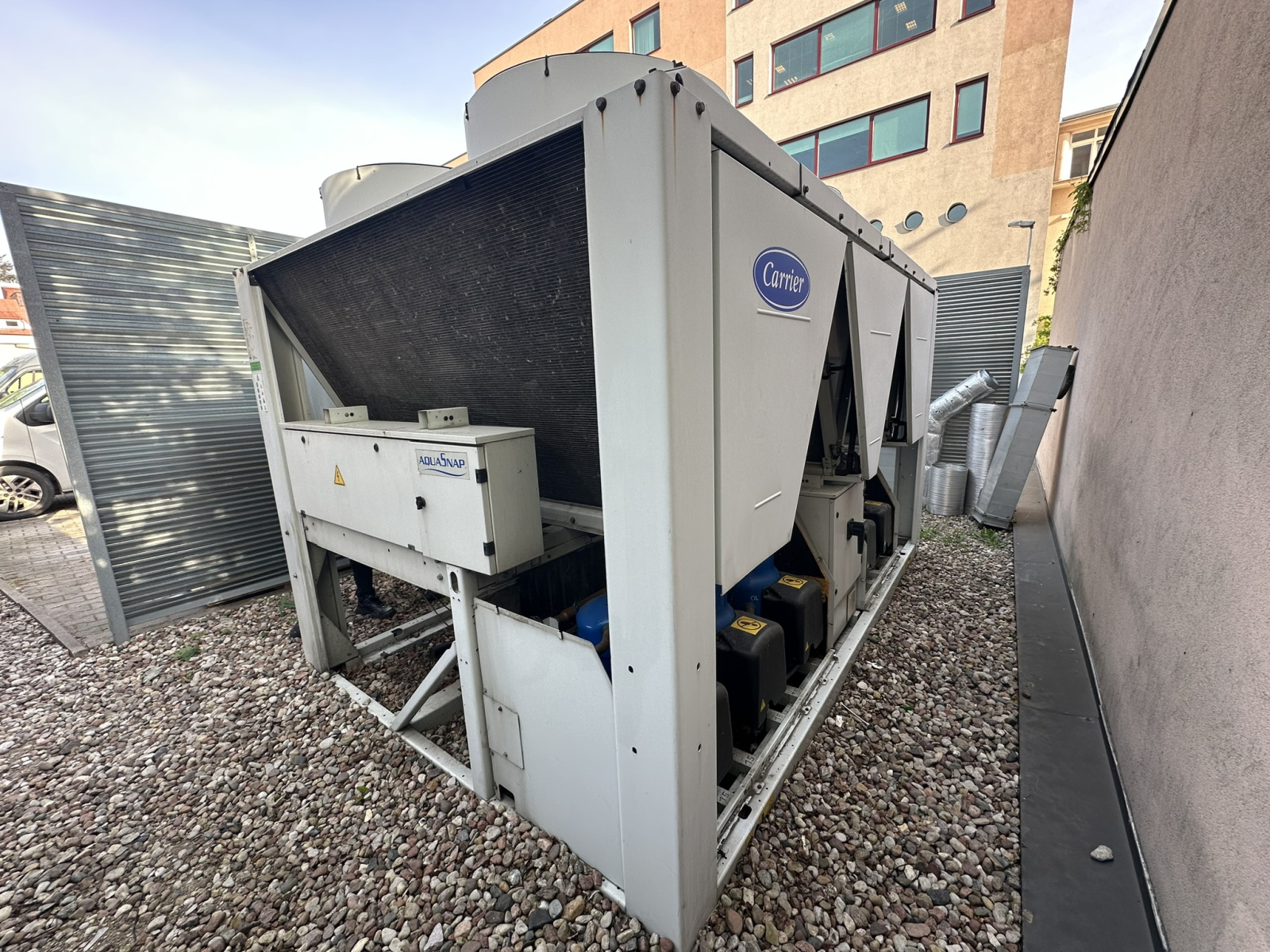

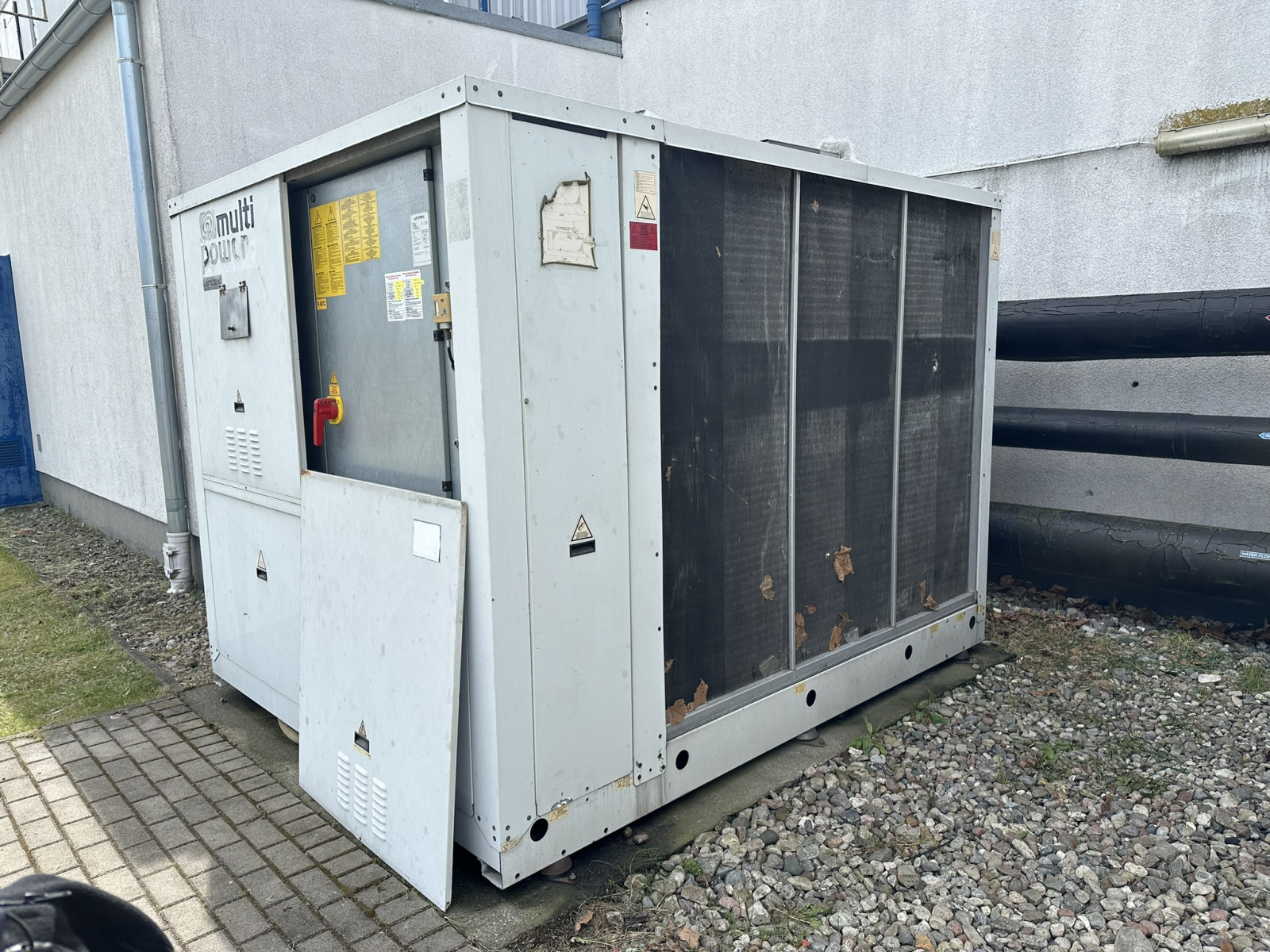

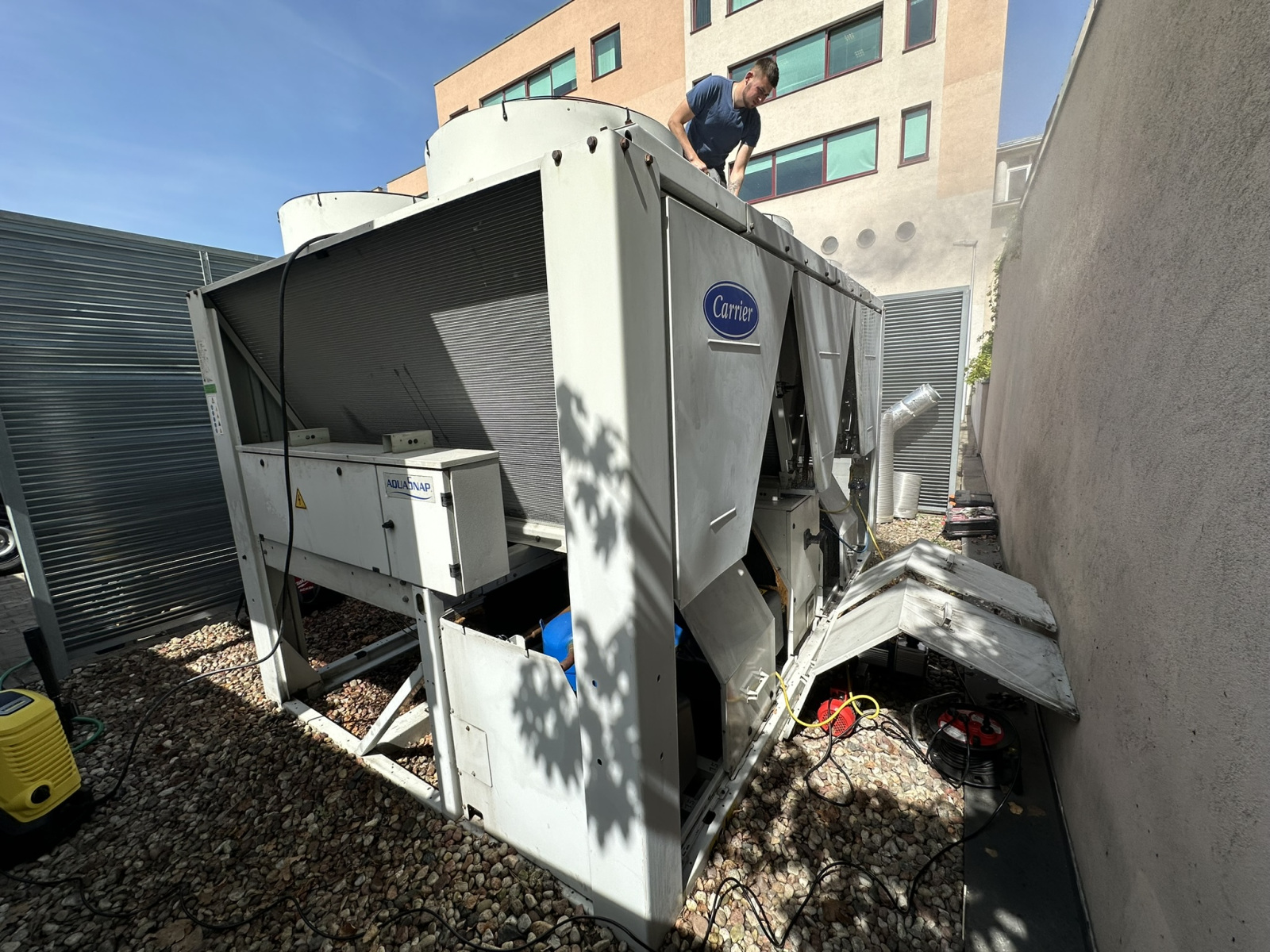

Instalacje glikolowe w układach wody lodowej i chillerach
Instalacje glikolowe stosujemy wszędzie tam, gdzie projekt zakłada pracę poniżej temperatury zamarzania wody lub gdzie wymagana jest ochrona przed zamarzaniem w zewnętrznych sekcjach układu, w tym w dry coolerach pracujących w trybie free coolingu. Typowe stężenia roztworu glikolu mieszczą się zwyczajowo w zakresie 25-40% wagowo, dostosowanych do najniższej spodziewanej temperatury otoczenia.
Dobór glikolu, etylenowego lub propylenowego, wynika z procesu technologicznego oraz ryzyka kontaktu z medium spożywczym. Glikol propylenowy stosuje się w przemyśle spożywczym i farmaceutycznym. Glikol etylenowy wykazuje natomiast lepsze parametry termodynamiczne i jest tańszy w eksploatacji w aplikacjach, w których nie obowiązują wymagania higieniczne.
Wykonanie instalacji hydraulicznych według projektu uwzględnia korektę wydajności pomp i wymienników wynikającą z lepkości oraz ciepła właściwego roztworu glikolu. Pominięcie tej korekty prowadzi do tego, że obliczona wydajność chillera nie jest osiągana, a klient odnosi wrażenie, że urządzenie pracuje gorzej niż deklaruje producent.

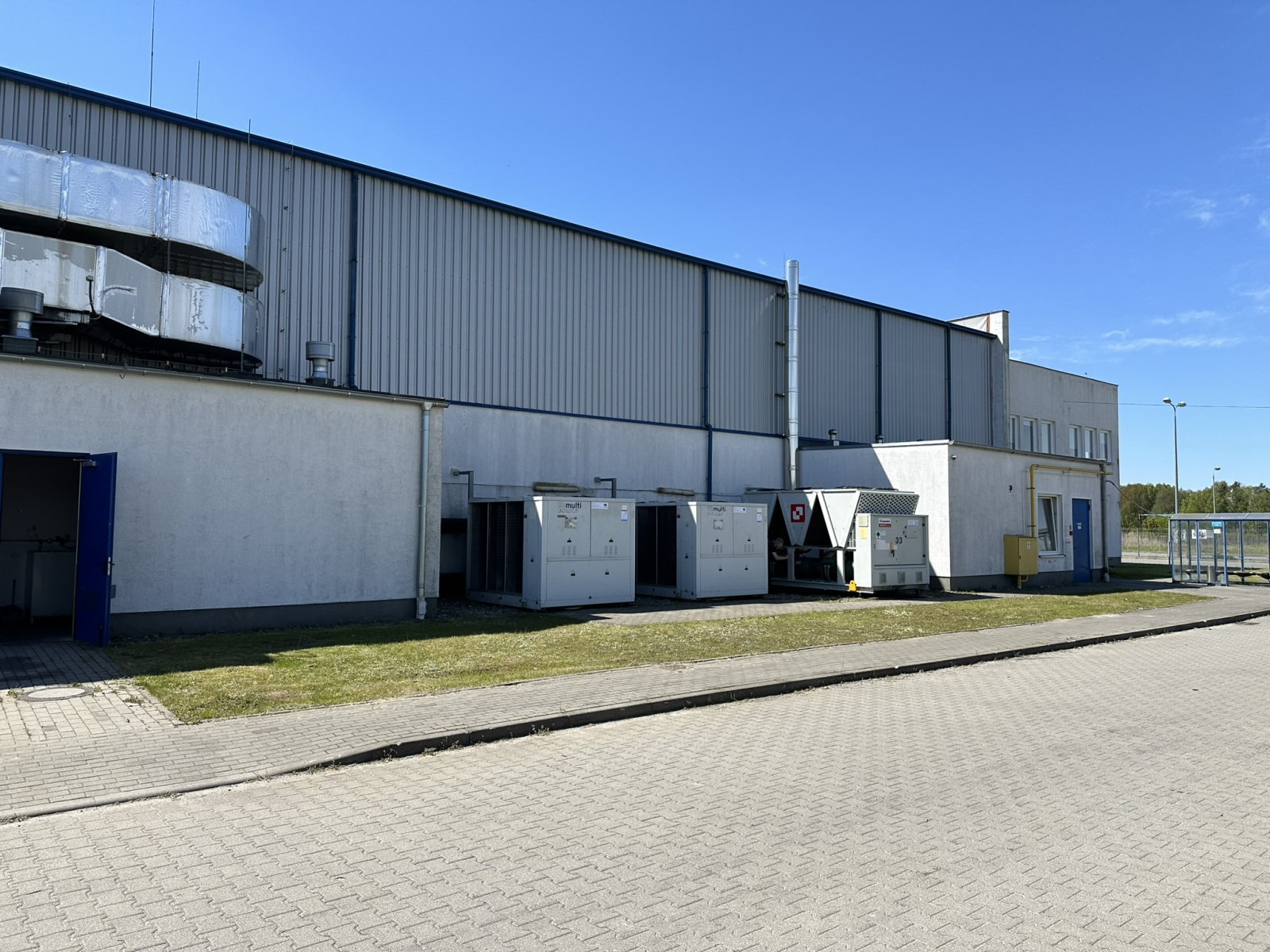

Próby ciśnieniowe, szczelność i uruchomienie z protokołem pomiarów
Próby ciśnieniowe oraz szczelności są elementem odbiorowym wymaganym normą PN-EN 14276 dla układów ciśnieniowych oraz dobrą praktyką w pozostałych instalacjach. Próbę szczelności prowadzi się zwykle pod ciśnieniem 1,3-1,5-krotnie wyższym od ciśnienia roboczego, z dokumentacją czasu utrzymania oraz temperatury otoczenia w trakcie próby.
Uruchomienie obejmuje płukanie instalacji, napełnianie czynnikiem pośrednim, odpowietrzanie układu, ustawienie nastaw zaworów równoważących oraz weryfikację pracy pomp i zabezpieczeń. Protokół pomiarów dokumentuje rzeczywiste ΔT, spadki ciśnienia, prądy pomp, temperatury na wymiennikach oraz parametry startu i zatrzymania chillerów.
Tak zorganizowane uruchomienie tworzy punkt odniesienia dla późniejszego serwisu prewencyjnego. Dzięki temu przy każdej kolejnej kontroli technicy porównują wartości bieżące z wartościami z uruchomienia i wcześnie wykrywają dryf parametrów. Może to być postępujące zarastanie wymiennika, zużycie wirnika pompy lub ubytek glikolu w obiegu zamkniętym.
Najczęstsze błędy w montażu instalacji wody lodowej
W audytach instalacji wykonanych przez różne ekipy montażowe powtarzają się te same nieprawidłowości. Większość z nich wynika z odstąpienia od projektu w trakcie prac wykonawczych albo z braku weryfikacji pomiarowej po uruchomieniu.
- Brak zaworów równoważących w odgałęzieniach, co uniemożliwia regulację hydrauliczną instalacji po uruchomieniu.
- Niewłaściwa lokalizacja odpowietrzników, prowadząca do gromadzenia powietrza i kawitacji w pompach obiegowych.
- Pominięcie filtrów siatkowych przed wymiennikami chillera, skutkujące zarastaniem wymiennika i spadkiem mocy chłodniczej.
- Brak elastycznych przyłączy tłumiących drgania pomp, co powoduje propagację wibracji w konstrukcji rurociągu.
- Niedoizolowanie odcinków zimnych, generujące kondensację, korozję podizolacyjną i straty energetyczne w pomieszczeniach technicznych.
- Brak punktów pomiarowych, czyli manometrów, termometrów i tulei pomiarowych, uniemożliwiający diagnostykę bez ingerencji w pracującą instalację.
Każdy z wymienionych błędów można zidentyfikować podczas audytu technicznego instalacji bez konieczności jej demontażu. W ramach diagnostyki sprawdzamy zgodność wykonania z projektem, mierzymy ΔT na charakterystycznych odbiornikach i przedstawiamy zakres modernizacji etapowej z priorytetami inwestycyjnymi.
FAQ o instalacjach hydraulicznych według projektu
Czy można wykonać instalację hydrauliczną bez projektu wykonawczego?
Można, jednak obarczone jest to istotnym ryzykiem technicznym i ekonomicznym. Brak projektu oznacza dobór średnic oraz armatury „na czuja”, a po uruchomieniu układ często wymaga kosztownych korekt. Dlatego przy każdej instalacji wody lodowej powyżej kilkudziesięciu kW rekomendujemy projekt wykonawczy zawierający bilans cieplny, schemat hydrauliczny oraz specyfikację materiałową z dokładnymi pozycjami armatury.
Ile trwa wykonanie instalacji hydraulicznych według projektu dla średniej fabryki?
Czas zależy od stopnia prefabrykacji, dostępności obiektu oraz zakresu prac towarzyszących. Dla układu o mocy 200-500 kW orientacyjny czas montażu mieści się zwykle w przedziale 4-10 tygodni, włącznie z próbami ciśnieniowymi, regulacją hydrauliczną instalacji oraz uruchomieniem z protokołem pomiarowym. Prefabrykacja warsztatowa skraca ten okres orientacyjnie o około 30%.
Czy wykonujecie modernizacje instalacji bez wstrzymania produkcji?
Tak, jeżeli istnieje rezerwa wydajności lub układ został zaprojektowany w redundancji. Modernizację etapową prowadzimy poza godzinami produkcyjnymi lub w wydzielonych sekcjach instalacji. Każdorazowo opracowujemy scenariusz włączenia i zabezpieczeń tymczasowych, aby proces technologiczny klienta pozostał stabilny przez cały czas trwania prac wykonawczych.
Czy próby ciśnieniowe są obowiązkowe?
W instalacjach ciśnieniowych objętych dyrektywą PED 2014/68/UE oraz normą PN-EN 14276 próby są obowiązkowe i protokołowane. W pozostałych układach próby ciśnieniowe oraz szczelności pełnią rolę odbiorową i są warunkiem przekazania instalacji do eksploatacji. Bez protokołu prób trudno egzekwować odpowiedzialność wykonawcy w razie ujawnienia wad w okresie gwarancyjnym.
Podsumowanie i kontakt z zespołem wykonawczym
Wykonanie instalacji hydraulicznych według projektu nie jest formalnością. To warunek tego, by układ chłodniczy pracował zgodnie z założeniami przez cały cykl życia. Bilans cieplny, profil obciążenia, ΔT, prawidłowo rozmieszczona armatura oraz protokołowane uruchomienie tworzą instalację, którą można serwisować, modernizować i mierzyć. W rezultacie inwestor uzyskuje przewidywalne koszty eksploatacyjne i pełną dyspozycyjność procesu produkcyjnego.
