Free cooling w przemyśle, czyli kiedy chłodzenie swobodne realnie obniża koszty
Free cooling to technologia chłodzenia, która wykorzystuje niską temperaturę powietrza zewnętrznego do odbioru ciepła z instalacji bez uruchamiania sprężarek chillera. Dzięki temu w okresach jesienno-zimowych zużycie energii elektrycznej spada o kilkadziesiąt procent, a układ pracuje ciszej i z mniejszym obciążeniem komponentów. W polskim klimacie free cooling realnie pracuje przez 4 do 6 miesięcy w roku, a w aplikacjach niskotemperaturowych nawet dłużej. Dla operatorów serwerowni, fabryk i centrów danych oznacza to wymierną redukcję rachunków oraz wydłużenie żywotności sprężarek. Problem pojawia się jednak wtedy, gdy układ został dobrany „na oko”, bez analizy ΔT, profilu obciążenia i spadków ciśnienia. Wówczas free cooling nie spełnia oczekiwań i traci sens ekonomiczny.
Czym jest free cooling i jak działa w cyklu rocznym
Free cooling, czyli chłodzenie swobodne, opiera się na prostej zasadzie. Gdy temperatura powietrza zewnętrznego jest wystarczająco niska względem temperatury powrotu czynnika z odbiorników, ciepło można odebrać przez wymiennik powietrze-glikol bez udziału obiegu sprężarkowego. W praktyce układ wykorzystuje dry cooler lub zintegrowany moduł free cooling w chillerze, a sterowanie automatycznie przełącza między trybem pasywnym, mieszanym i pełną pracą sprężarek.
W systemach przemysłowych pracujących na zasilaniu 12/18°C próg aktywacji free cooling pojawia się już przy temperaturze powietrza poniżej 8 do 10°C. Natomiast w aplikacjach niskotemperaturowych, gdzie woda lodowa schodzi do 6/12°C, próg ten przesuwa się niżej, a okres pracy pasywnej skraca się. Dlatego dobór parametrów pracy układu zawsze wymaga analizy profilu obciążenia w skali roku, nie tylko punktu projektowego.
Kiedy free cooling realnie się opłaca, czyli analiza warunków pracy instalacji
Decyzja o inwestycji w free cooling nie powinna opierać się na ogólnym haśle oszczędności. Dlatego w ColdWay zaczynamy każdy projekt od analizy konkretnego obciążenia cieplnego, parametrów medium oraz lokalnych warunków klimatycznych. Bez tych danych nie da się odpowiedzialnie oszacować realnej redukcji zużycia energii elektrycznej.
Free cooling przynosi największe korzyści, gdy spełnione są określone warunki techniczne. Na wstępie, temperatura zasilania odbiorników jest wysoka (12/18°C lub wyższa), ponieważ im wyższa, tym dłuższy roczny okres pracy pasywnej. Po drugie, obciążenie cieplne ma stabilny lub przewidywalny profil dobowy. Po trzecie, dostępna jest powierzchnia montażowa pod dry coolery o odpowiedniej powierzchni wymiany. Wreszcie automatyka sterująca pozwala na precyzyjne, etapowe przełączanie trybów.
Typowe aplikacje, w których free cooling pracuje najefektywniej
W praktyce inżynierskiej obserwujemy kilka grup obiektów, w których chłodzenie swobodne daje najszybszy zwrot inwestycji:
- chłodzenie serwerowni i centrów danych, gdzie obciążenie cieplne jest całoroczne i stabilne,
- procesy przemysłowe z odbiorem ciepła z form, ekstruderów lub maszyn CNC,
- układy chłodzenia mediów technologicznych w branży spożywczej i farmaceutycznej,
- klimatyzacja precyzyjna pomieszczeń elektronicznych i pomiarowych,
- instalacje z wysoką temperaturą zasilania (12 do 25°C), w których ΔT względem otoczenia jest długo dodatnia.
Projektowanie systemu free cooling pod konkretne obciążenie cieplne
Projekt instalacji free cooling zaczyna się od bilansu cieplnego rocznego, nie od szczytowej mocy. W tym podejściu określamy, ile godzin w roku układ pracuje w trybie pełnego free cooling, ile w trybie mieszanym, a ile wymaga sprężarek. Dopiero ta analiza pokazuje, jaka wielkość dry coolera, jaki dobór pomp i jaki schemat hydrauliczny rzeczywiście minimalizują koszt eksploatacji.
Podstawowe parametry projektowe, które weryfikujemy w fazie koncepcji:
- temperatura zasilania i powrotu czynnika (ΔT projektowe oraz realne),
- temperatura suchego termometru i wilgotność lokalizacji obiektu,
- profil obciążenia w cyklu dobowym i sezonowym,

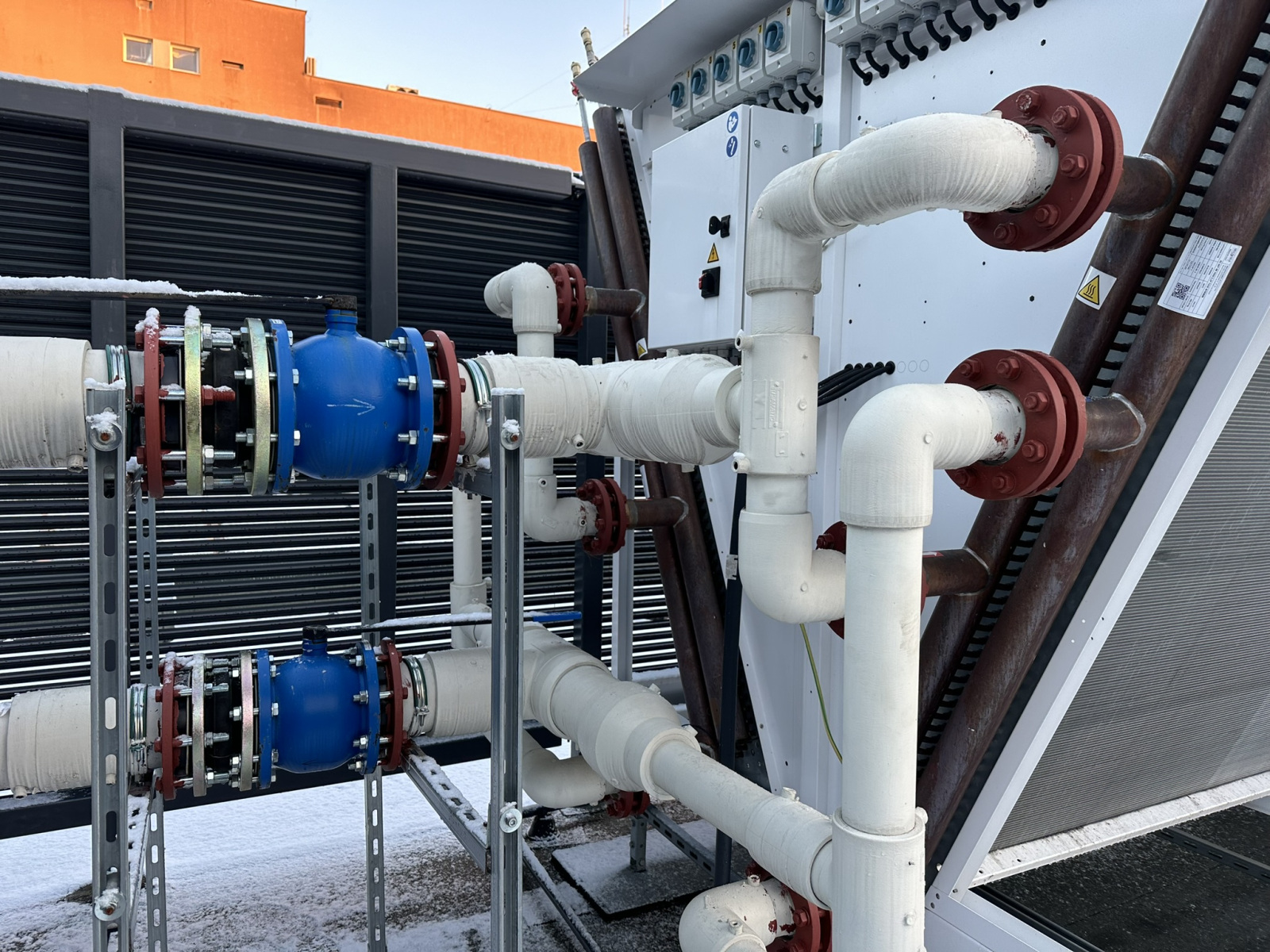

- spadki ciśnienia w pętli glikolowej oraz dobór pomp obiegowych,
- dostępne medium chłodzące (roztwór glikolu, stężenie, lepkość),
- wymagana redundancja i scenariusze awaryjne.
Bez tej analizy ryzyko przewymiarowania lub zaniżenia wydajności staje się wysokie. Dlatego w fazie koncepcyjnej proponujemy techniczny audyt instalacji wody lodowej, który wskazuje rzeczywisty potencjał oszczędności na podstawie pomiarów obiektowych.

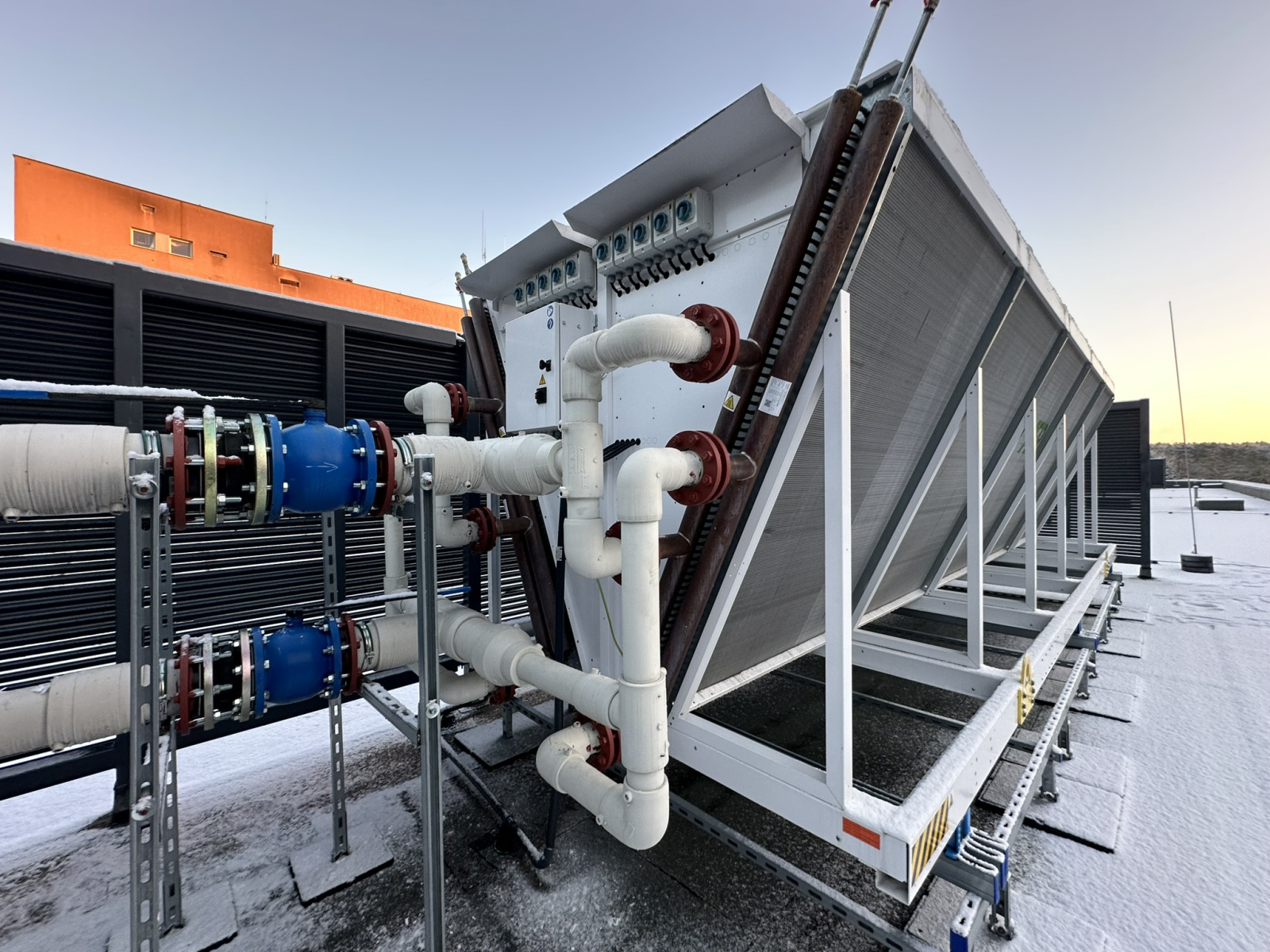

Dobór dry coolerów i wymienników ciepła w układach free cooling

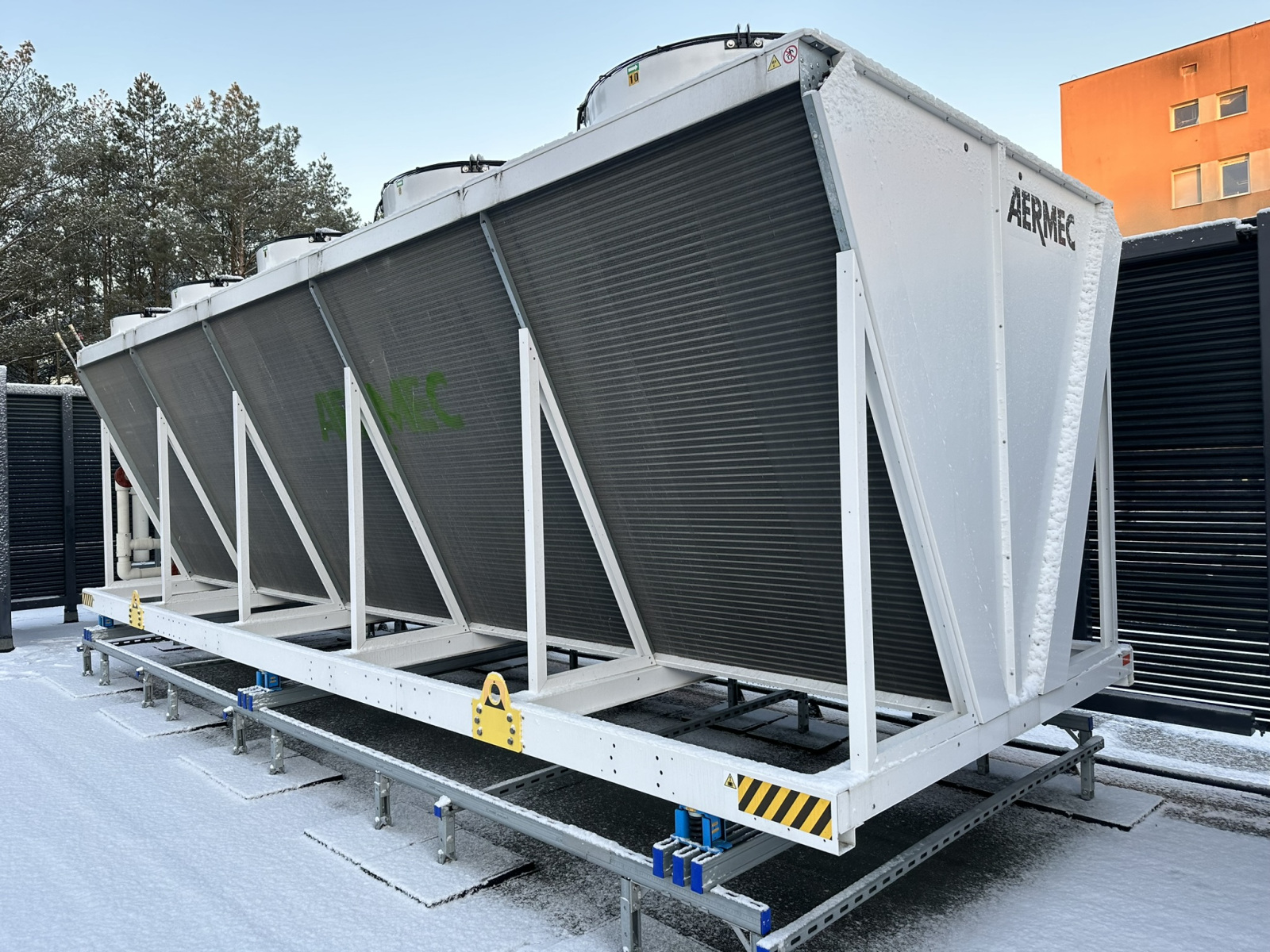

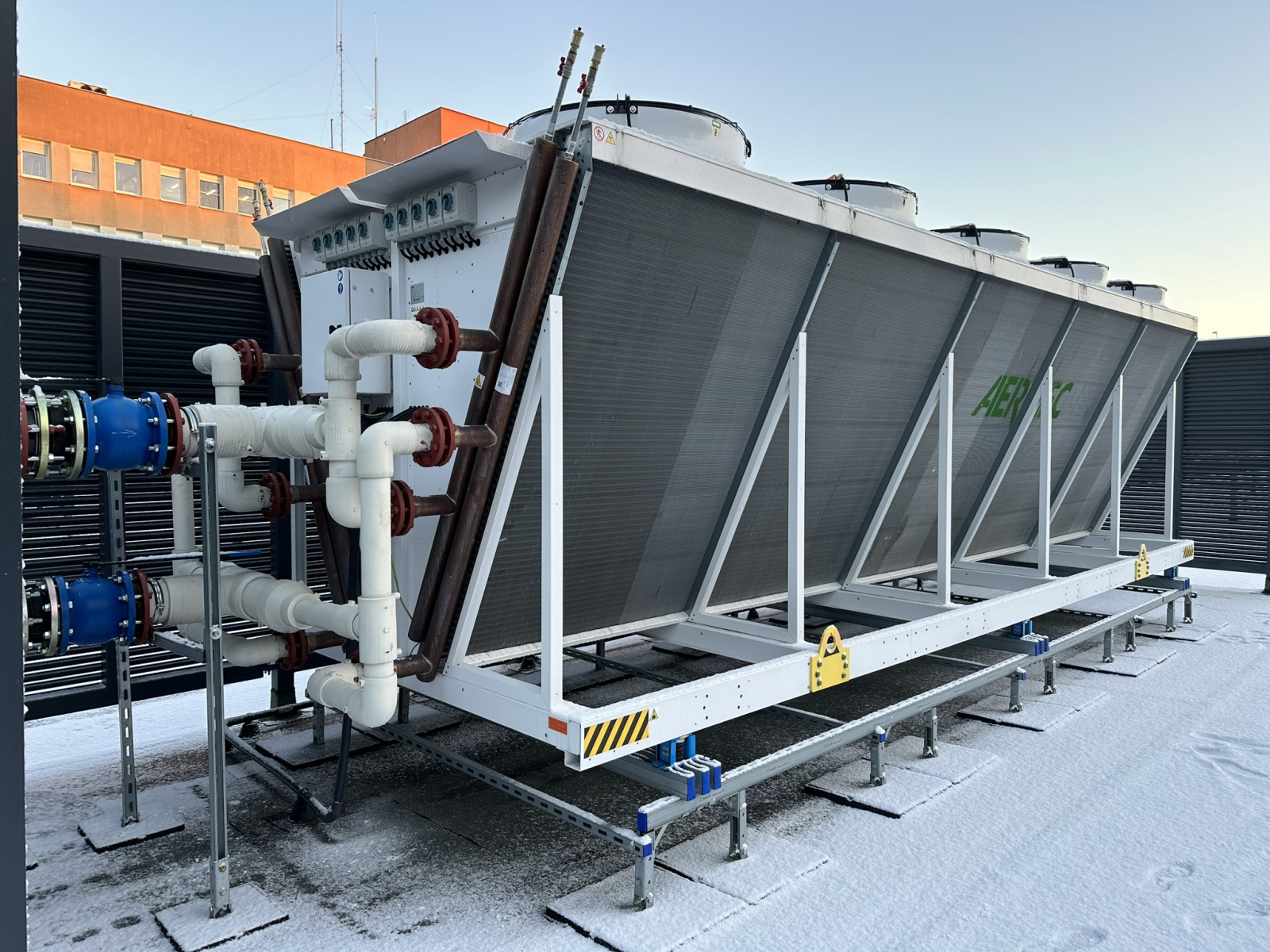

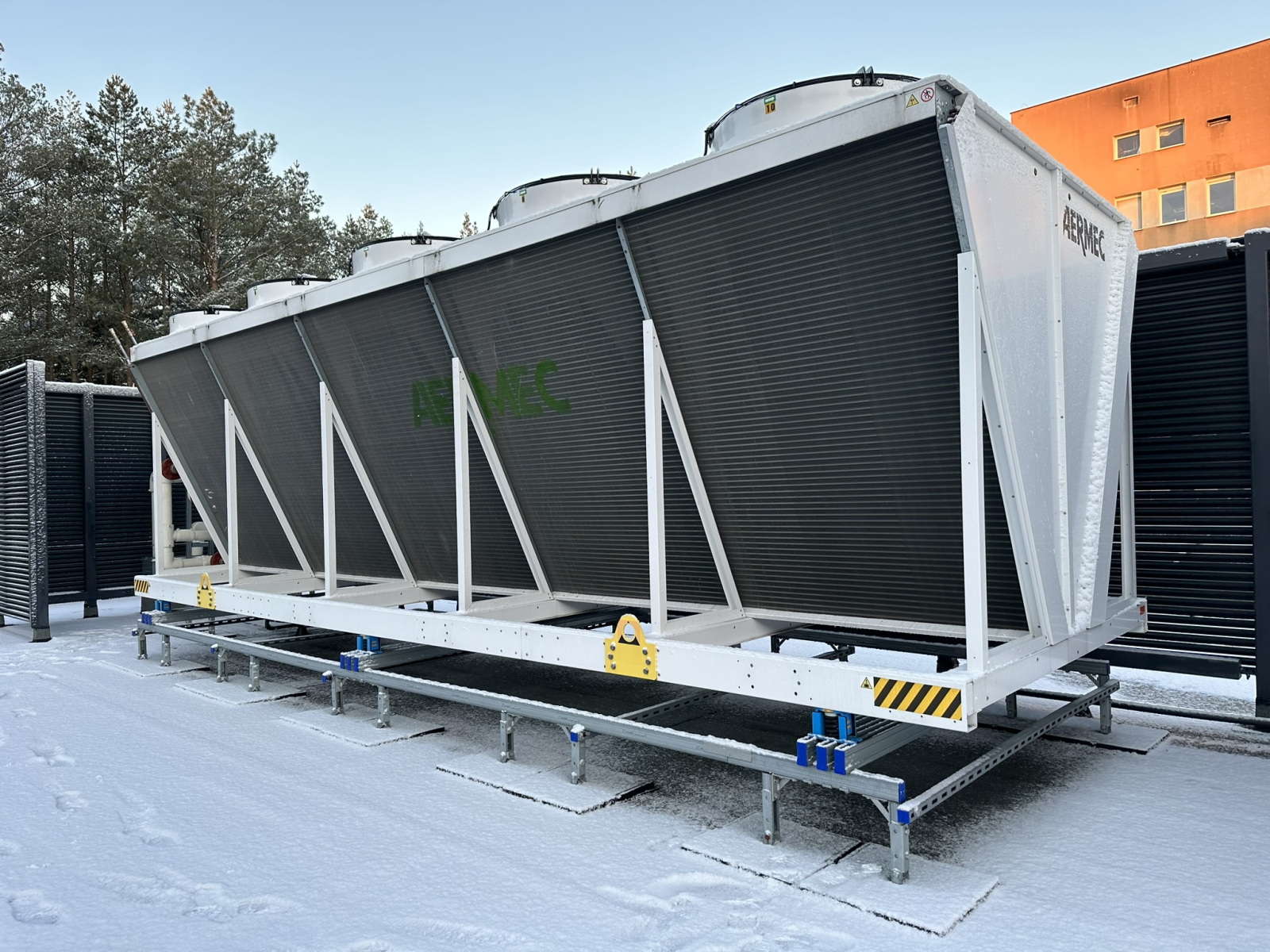

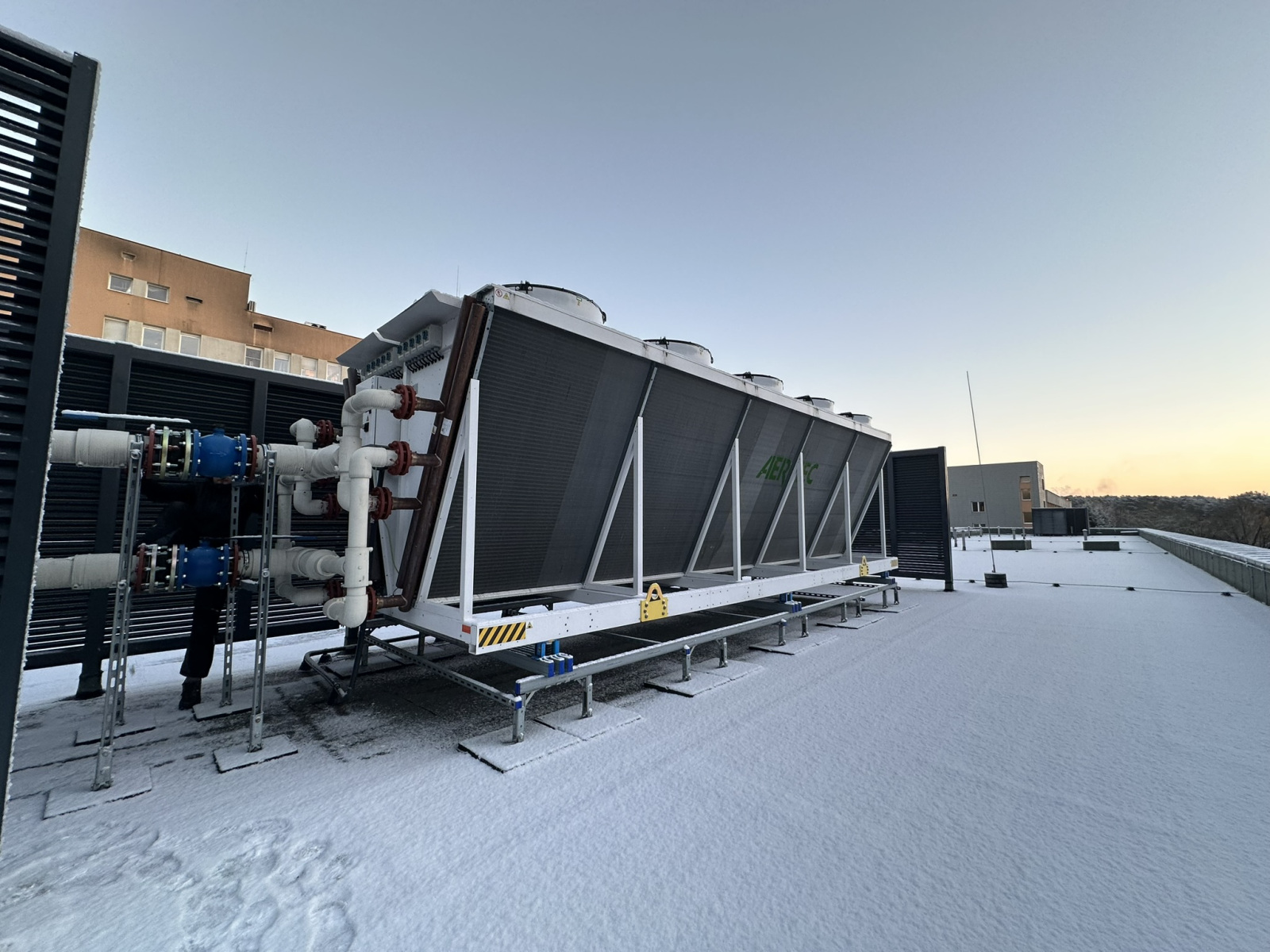

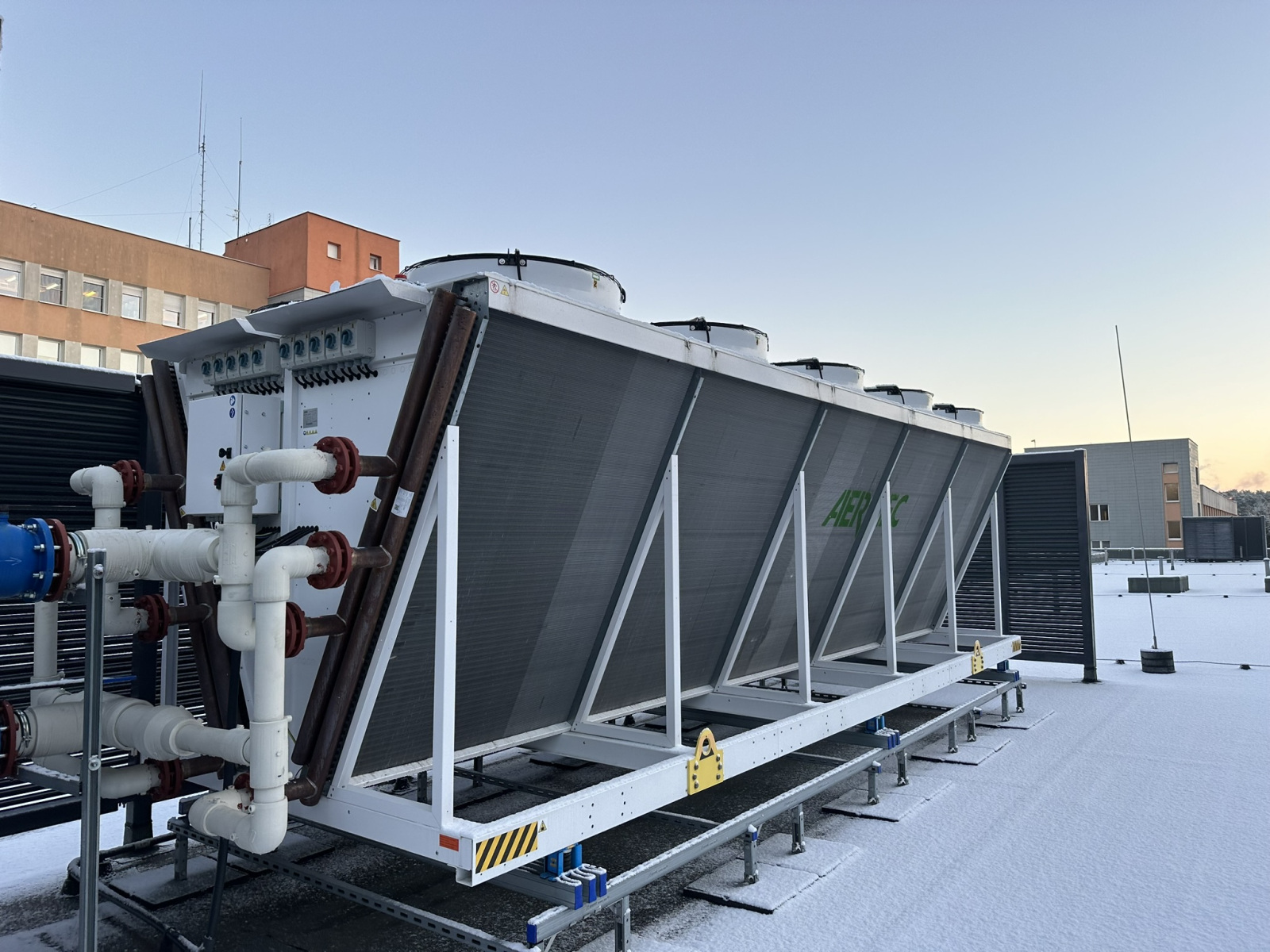

Dry cooler to serce instalacji free cooling. Jego prawidłowy dobór decyduje o tym, czy układ rzeczywiście pracuje pasywnie przez planowaną liczbę godzin w roku. Powierzchnia wymiany, prędkość przepływu powietrza, rozstaw lameli i konfiguracja wentylatorów EC muszą być dobrane do konkretnych warunków, nie skopiowane z poprzedniego projektu.
W praktyce projektowej zwracamy uwagę na kilka aspektów technicznych:
- powierzchnia czołowa wymiennika wpływa na ΔT między powietrzem a glikolem,

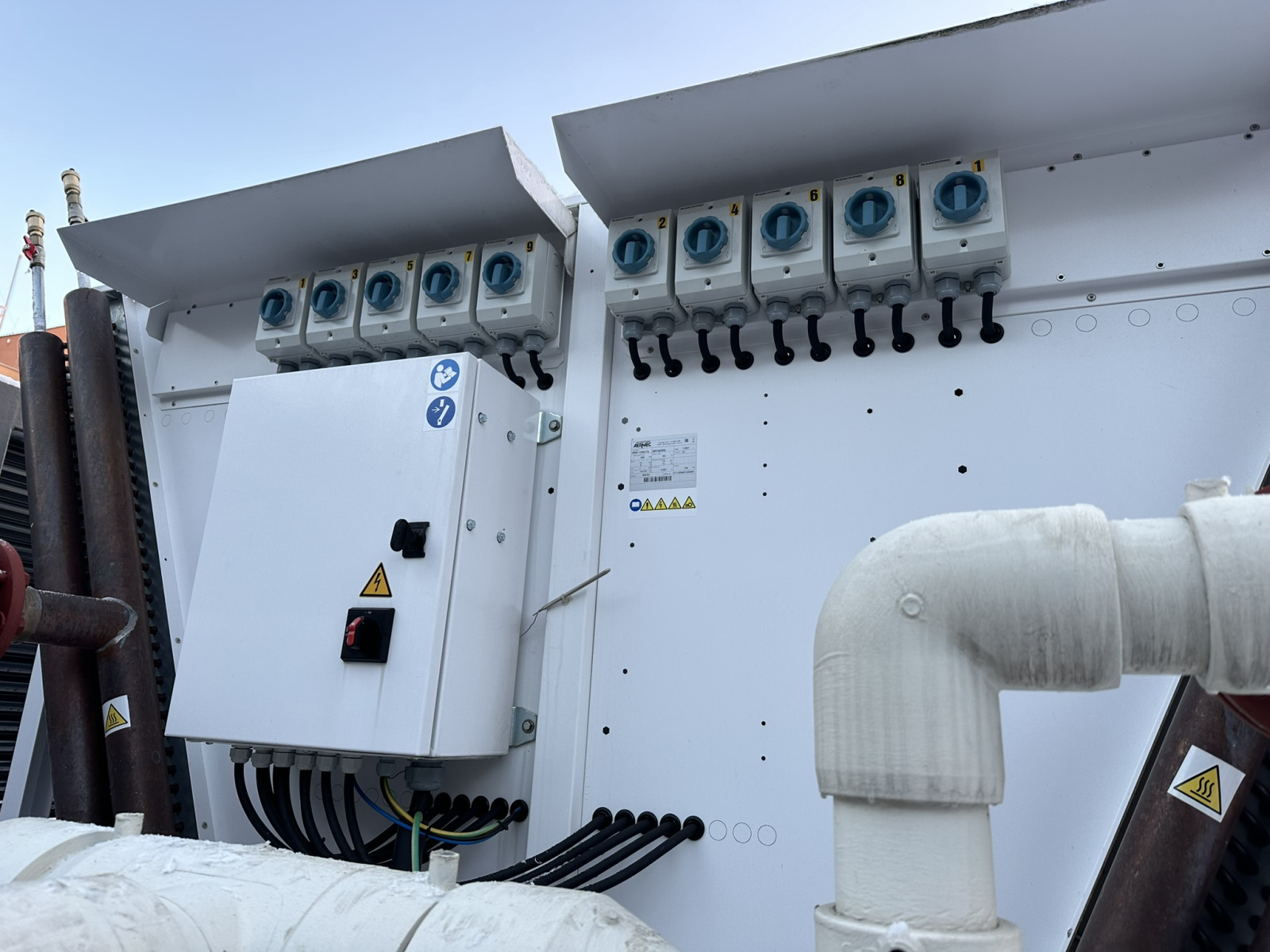

- wentylatory EC z regulacją 0-10V umożliwiają precyzyjne dopasowanie wydajności do bieżącego obciążenia,
- zwarte rozstawy lameli zwiększają wymianę ciepła, lecz pogarszają odporność na zabrudzenia,
- sekcja adiabatyczna (zraszanie wstępne powietrza) podnosi wydajność w okresie letnim, jednak wymaga uzdatnionej wody i regularnej konserwacji.
W aplikacjach o wysokiej gęstości mocy, takich jak chłodzenie serwerowni i centrów danych o gęstości powyżej 8 do 10 kW na szafę, sam dry cooler często nie wystarcza. Wówczas stosujemy układ hybrydowy z dodatkowym wymiennikiem płytowym pomiędzy obiegiem zewnętrznym a wewnętrznym, co pozwala na pełne oddzielenie mediów oraz lepszą kontrolę parametrów.
Integracja free cooling z chillerami w schematach hybrydowych
Najczęściej spotykane konfiguracje w polskim przemyśle to chillery z wbudowanym modułem free cooling oraz układy z osobnym dry coolerem i wymiennikiem płytowym. Każde rozwiązanie ma określony zakres optymalnej pracy.
Chillery ze zintegrowanym free cooling sprawdzają się w obiektach, gdzie zależy nam na zwartej, fabrycznie zaprojektowanej maszynowni. Z kolei układ z osobnym dry coolerem daje większą elastyczność, ułatwia modernizację etapową istniejącej instalacji i pozwala na rozdzielenie obiegów hydraulicznych.
Niezależnie od wybranej topologii, kluczowym elementem jest logika sterowania. Przełączenie między trybami nie może być binarne, ponieważ skokowe zmiany przepływu powodują niestabilność procesu i obciążają sprężarki. W ColdWay projektujemy płynne przejścia z histerezą temperaturową dostosowaną do bezwładności cieplnej obiektu.
Kontrola parametrów glikolu i diagnostyka automatyki sterującej
Free cooling pracuje w warunkach niskich temperatur, dlatego nośnikiem ciepła pozostaje wodny roztwór glikolu, najczęściej etylenowego lub propylenowego. Stężenie glikolu wpływa na temperaturę krzepnięcia, lepkość, a w konsekwencji na opory hydrauliczne i wymagany dobór pomp. Zbyt wysokie stężenie pogarsza wymianę ciepła i podnosi koszt energii, natomiast zbyt niskie grozi zamrożeniem instalacji.
W diagnostyce obiektowej kontrolujemy następujące parametry:
- aktualne stężenie glikolu oraz pH roztworu,
- poziom inhibitorów korozji i ich degradację w czasie,
- spadki ciśnienia w sekcjach wymiany ciepła (zabrudzenia, sedymentacja),
- pracę zaworów regulacyjnych i czujników temperatury w punktach pomiarowych,
- logikę sterowania w trybie mieszanym oraz histerezę przełączeń trybu.
Jeśli istniejący układ pracuje, ale nie osiąga deklarowanych oszczędności, najczęstszą przyczyną są właśnie nieaktualne parametry glikolu lub błędnie skonfigurowana automatyka. Audyt pomiarowy ColdWay pokazuje to w kilka godzin pracy na obiekcie i daje konkretny punkt wyjścia do modernizacji.
Konserwacja układów chłodzenia adiabatycznego i wymienników lamelowych

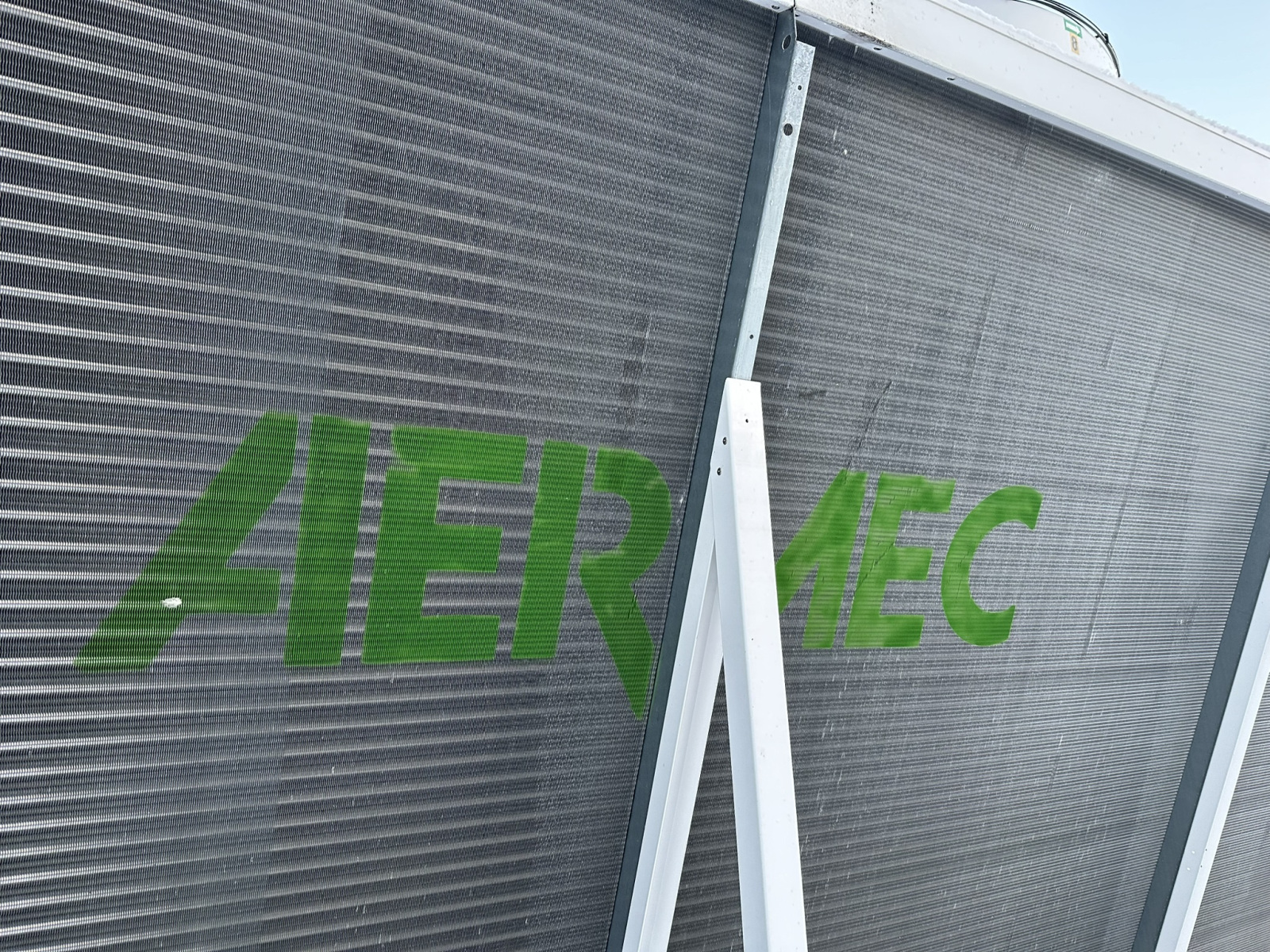

Free cooling nie jest instalacją bezobsługową. Wymiennik lamelowy dry coolera pracuje w środowisku zewnętrznym, więc gromadzi pyłki, kurz, owady i osady soli (w lokalizacjach miejskich oraz nadmorskich). Zabrudzona lamela tworzy izolację termiczną i obniża wydajność wymiany ciepła nawet o 20 do 30% w skali roku.
W planie serwisów prewencyjnych dla instalacji free cooling uwzględniamy:
- mycie chemiczne lamel raz w roku, w lokalizacjach zanieczyszczonych częściej,
- kontrolę pracy wentylatorów EC oraz pomiar prądu rozruchowego,
- weryfikację dysz układu adiabatycznego (osadzanie kamienia, zatkanie),
- jakość wody zasilającej moduł adiabatyczny oraz jej uzdatnianie,
- szczelność obiegu glikolu i kontrolę punktów spawanych instalacji.
Modernizacja istniejących instalacji free cooling pod efektywność energetyczną
Wiele układów wdrożonych przed rokiem 2015 pracuje dziś poniżej swojego potencjału. Przyczyną nie zawsze jest zużycie komponentów, lecz przestarzała automatyka, brak liczników energii lub błędna konfiguracja punktów przełączeń. W praktyce wystarczy często modernizacja etapowa instalacji wody lodowej, bez wymiany całej infrastruktury.
Najczęściej proponowane działania modernizacyjne obejmują:
- wymianę wentylatorów AC na EC z regulacją 0-10V,
- dodanie modułu adiabatycznego do istniejącego dry coolera,
- przebudowę logiki sterowania na płynne przejścia między trybami,
- dodanie pomiarów energii elektrycznej oraz wydajności chłodniczej (kWh i kW),
- optymalizację stężenia glikolu pod realne minimum temperatury otoczenia.
W ColdWay każdą modernizację poprzedzamy pomiarem stanu obecnego. Bez bazowych danych nie da się rzetelnie wykazać korzyści z modernizacji ani wyznaczyć okresu zwrotu inwestycji. Zgodnie z podejściem promowanym przez europejskie stowarzyszenie Eurovent dotyczące efektywności systemów chłodniczych, racjonalne podejście do free cooling wymaga pełnego cyklu pomiarowego, nie tylko deklaracji katalogowej producenta.
Najczęstsze pytania o free cooling w instalacjach przemysłowych
Ile godzin w roku free cooling pracuje w polskich warunkach klimatycznych?
W zależności od temperatury zasilania odbiorników, free cooling w Polsce pracuje od około 2000 do 5000 godzin rocznie. Przy temperaturze zasilania 18 do 20°C układ pasywny działa praktycznie od października do kwietnia. Z kolei dla wody lodowej 6/12°C okres ten skraca się do miesięcy zimowych. Precyzyjny czas zależy od lokalizacji geograficznej, profilu obciążenia oraz parametrów dry coolera.
Czy free cooling ma sens przy zasilaniu wodą lodową 6/12°C?
Tak, jednak okres pracy pasywnej jest krótszy, a opłacalność niższa niż w aplikacjach wysokotemperaturowych. W tym wypadku zwykle proponujemy tryb częściowego free cooling, w którym sprężarki pracują przy obniżonym obciążeniu. Dzięki temu zużycie energii spada o 20 do 40% w okresie zimowym, a sam układ wymaga mniej ingerencji serwisowych w skali roku.
Jak często należy serwisować dry cooler pracujący w trybie free cooling?
Standardowo zalecamy jeden pełny przegląd techniczny rocznie, najlepiej wiosną, przed sezonem letnim. Obejmuje on mycie lamel, kontrolę wentylatorów EC, pomiary stężenia glikolu oraz weryfikację automatyki sterującej. W lokalizacjach o dużym zapyleniu lub w pasie nadmorskim cykl skraca się do dwóch przeglądów w roku.
Czy istniejący chiller można rozbudować o moduł free cooling?
W większości przypadków tak, choć decyzja zależy od konstrukcji urządzenia, dostępności miejsca i bilansu hydraulicznego instalacji. W praktyce częściej projektujemy zewnętrzny dry cooler z dodatkowym wymiennikiem płytowym, który łączy się z istniejącym obiegiem. Takie rozwiązanie nie wymaga ingerencji w fabryczną konstrukcję chillera i pozwala na modernizację etapową instalacji.
Free cooling w ColdWay. Projekt, audyt, modernizacja
Free cooling to nie ogólna idea oszczędności, lecz konkretne rozwiązanie inżynierskie wymagające analizy ΔT, profilu obciążenia, doboru dry coolera i precyzyjnej automatyki. W ColdWay projektujemy nowe układy pod konkretne obciążenie oraz modernizujemy istniejące instalacje na bazie pomiarów, nie założeń katalogowych. Jeśli planujesz inwestycję, ocenę potencjału oszczędności lub modernizację już pracującego systemu, zapraszamy do kontaktu: +48 501 179 381, +48 536 577 385, info@coldway.pl. Audyt techniczny obiektu jest pierwszym krokiem każdej współpracy.
