Serwis chiller GEA GLAC w ujęciu parametrów pracy
Serwis chiller GEA GLAC to zaplanowany przegląd agregatu wody lodowej, który łączy pomiar ciśnień, temperatur oraz przepływów z kontrolą szczelności, czyszczeniem skraplacza i parownika, weryfikacją pracy sprężarek oraz diagnostyką automatyki, dzięki czemu realny stan urządzenia opisują wyniki pomiarów, a nie subiektywna ocena obsługi. Taki przegląd chillera GEA GLAC pokazuje przede wszystkim, jaki zapas wydajności faktycznie pozostał w układzie.
W ColdWay traktujemy serwis jako pomiar, nie jako rutynę. Każdy agregat pracujący w klimatyzacji precyzyjnej, w procesie technologicznym albo w chłodzeniu serwerowni z czasem traci margines chłodniczy. Problem polega na tym, że dryft parametrów rzadko widać od razu. Ujawnia się dopiero rosnącym poborem energii, wydłużonymi cyklami sprężarki oraz utratą stabilności temperatury na zasilaniu. Dlatego serwis, który wyłącznie myje i dokręca, nie odpowiada na najważniejsze pytanie: ile realnie zostało zapasu mocy chłodniczej.
Co obejmuje pełny przegląd agregatu wody lodowej GEA GLAC?
Kompletny przegląd chillera GEA GLAC obejmuje cały obieg chłodniczy oraz hydraulikę wody lodowej. Zakres, który realizujemy najczęściej, wygląda następująco:
- przegląd układu chłodniczego oraz weryfikacja parametrów pracy względem założeń projektowych,
- kontrola szczelności instalacji freonowej wraz z dokumentacją zgodną z wymogami F-gazowymi,
- pomiar ciśnień i temperatur w charakterystycznych punktach obiegu, w tym przegrzania, dochłodzenia oraz ΔT na wymiennikach,
- czyszczenie skraplacza i parownika oraz ocena stopnia zabrudzenia powierzchni wymiany ciepła,
- kontrola sprężarek i wentylatorów, obejmująca pobór prądu, poziom drgań i pracę pod obciążeniem,
- sprawdzenie pomp obiegowych oraz realnego przepływu wody lodowej w instalacji,
- kontrola automatyki i diagnostyka sterownika, w tym odczyt historii alarmów i aktualnych nastaw,
- zestawienie zmierzonych wartości w raporcie, który staje się punktem odniesienia dla kolejnych przeglądów.
Objawy spadku wydajności, które zauważysz jako operator
Wiele symptomów degradacji agregatu widać z poziomu obsługi, zanim sterownik zgłosi awarię. Reagować warto już przy pierwszych z nich, ponieważ każdy oznacza pracę poza optymalnym punktem. Do najczęstszych należą:
- temperatura wody lodowej na zasilaniu nie schodzi do nastawy mimo ciągłej pracy sprężarki,
- sprężarka pracuje niemal bez przerw, natomiast różnica temperatur na parowniku systematycznie maleje,
- ciśnienie skraplania rośnie w upalne dni, a agregat zgłasza alarmy wysokiego ciśnienia,
- pojawia się oszronienie rurociągu ssawnego lub zmienny, nierówny dźwięk wentylatorów,
- pobór energii rośnie przy tym samym obciążeniu technologicznym.
Każdy z tych objawów ma mierzalną przyczynę. Rosnące ciśnienie skraplania zwykle wynika z zabrudzonego skraplacza lub słabnącego nawiewu wentylatorów. Malejąca różnica temperatur na parowniku wskazuje natomiast na spadek ilości czynnika albo na zanieczyszczony wymiennik. Zamiast zgadywać, mierzymy te wartości i zestawiamy je z projektem.

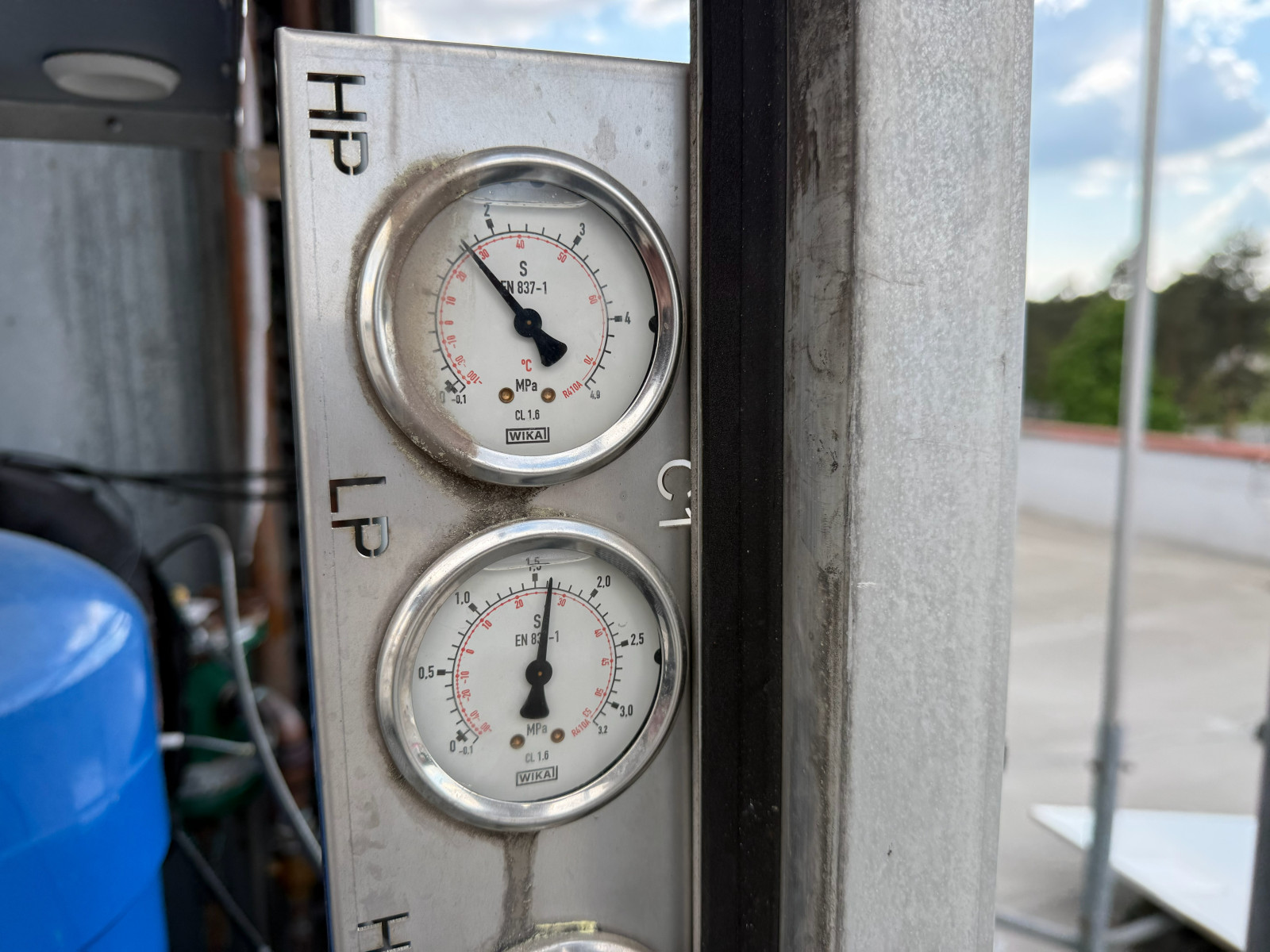

Pomiar ciśnień, temperatur i ΔT jako fundament diagnostyki

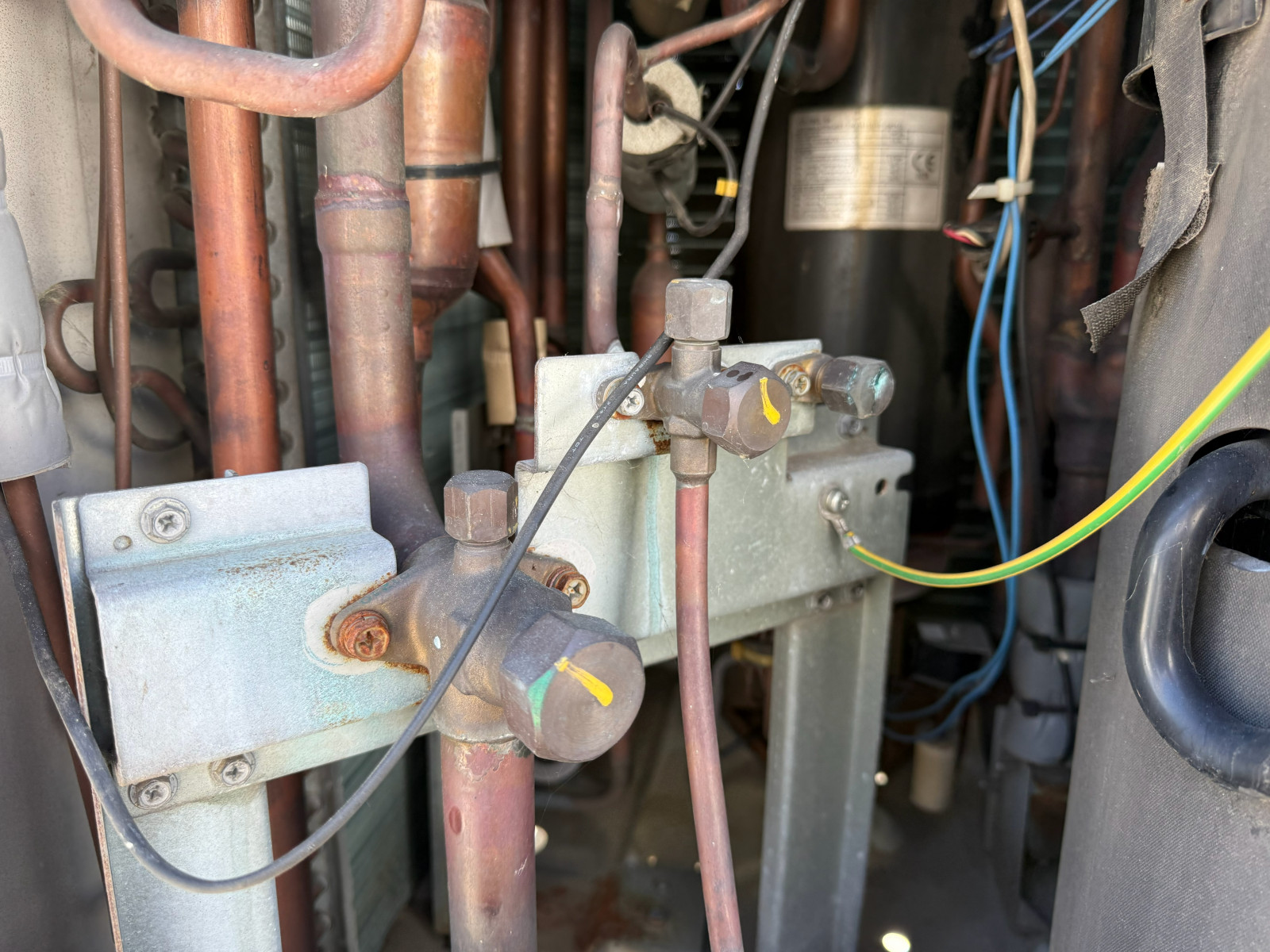

Diagnostyka agregatu wody lodowej zaczyna się od kilku liczb, które razem opisują kondycję obiegu. Przegrzanie na ssaniu informuje o napełnieniu układu i pracy zaworu rozprężnego. Dochłodzenie za skraplaczem pokazuje, czy czynnika jest tyle, ile powinno. ΔT na parowniku oraz spadek ciśnienia po stronie wody mówią z kolei o realnym przepływie i o stanie wymiennika. Dopiero komplet tych wartości pozwala odróżnić ubytek czynnika od zabrudzenia, a błąd regulacji od zużycia sprężarki.
Ten pomiarowy punkt widzenia jest sednem naszego podejścia. Jeśli podejrzewasz, że Twój agregat GEA GLAC pracuje poza założeniami, diagnostyka pomiarowa układu chłodniczego wskaże konkretną przyczynę, zanim przełoży się ona na nieplanowany postój.

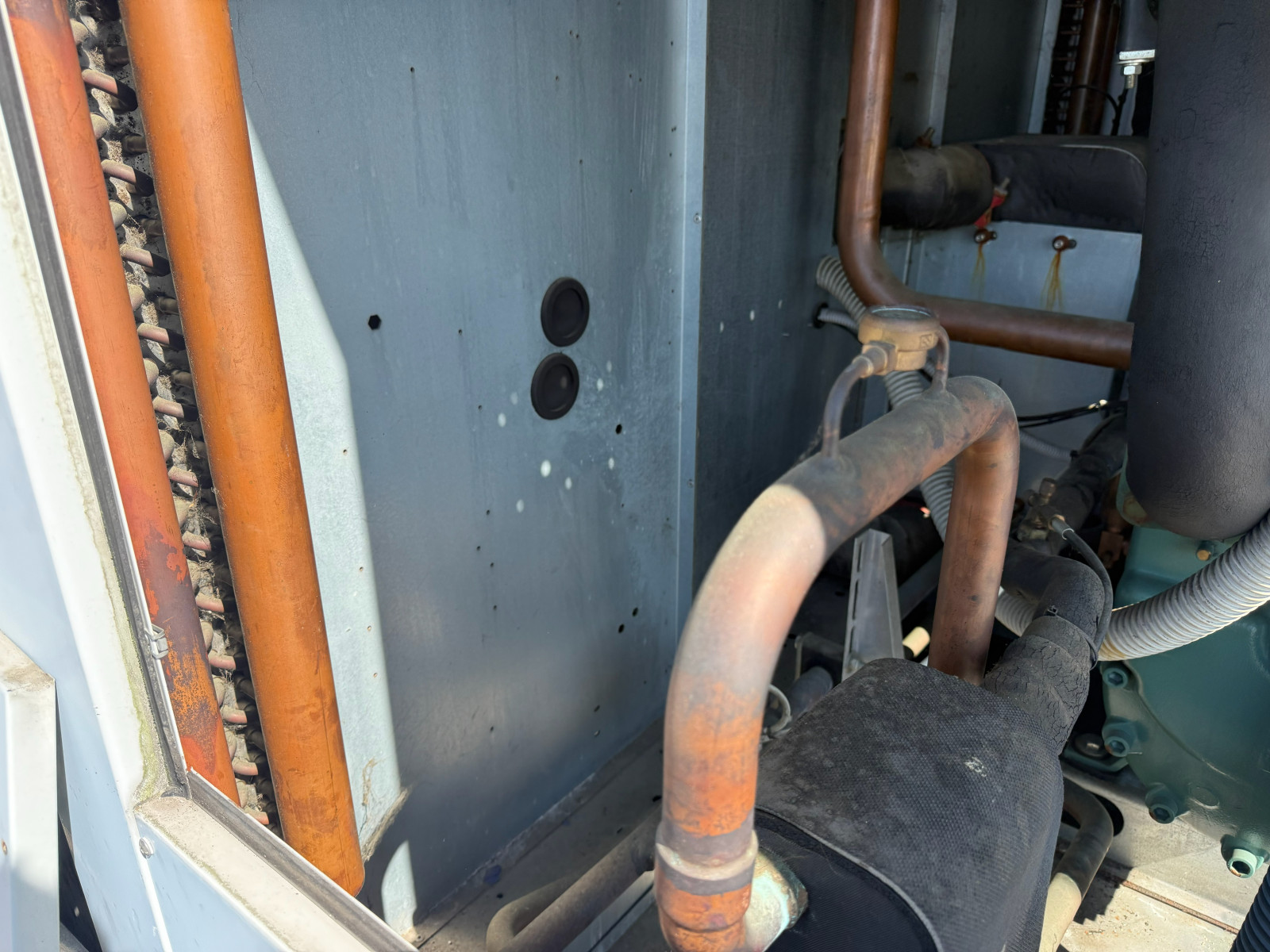

Skraplacz, parownik i sprężarki: gdzie ucieka moc chłodnicza

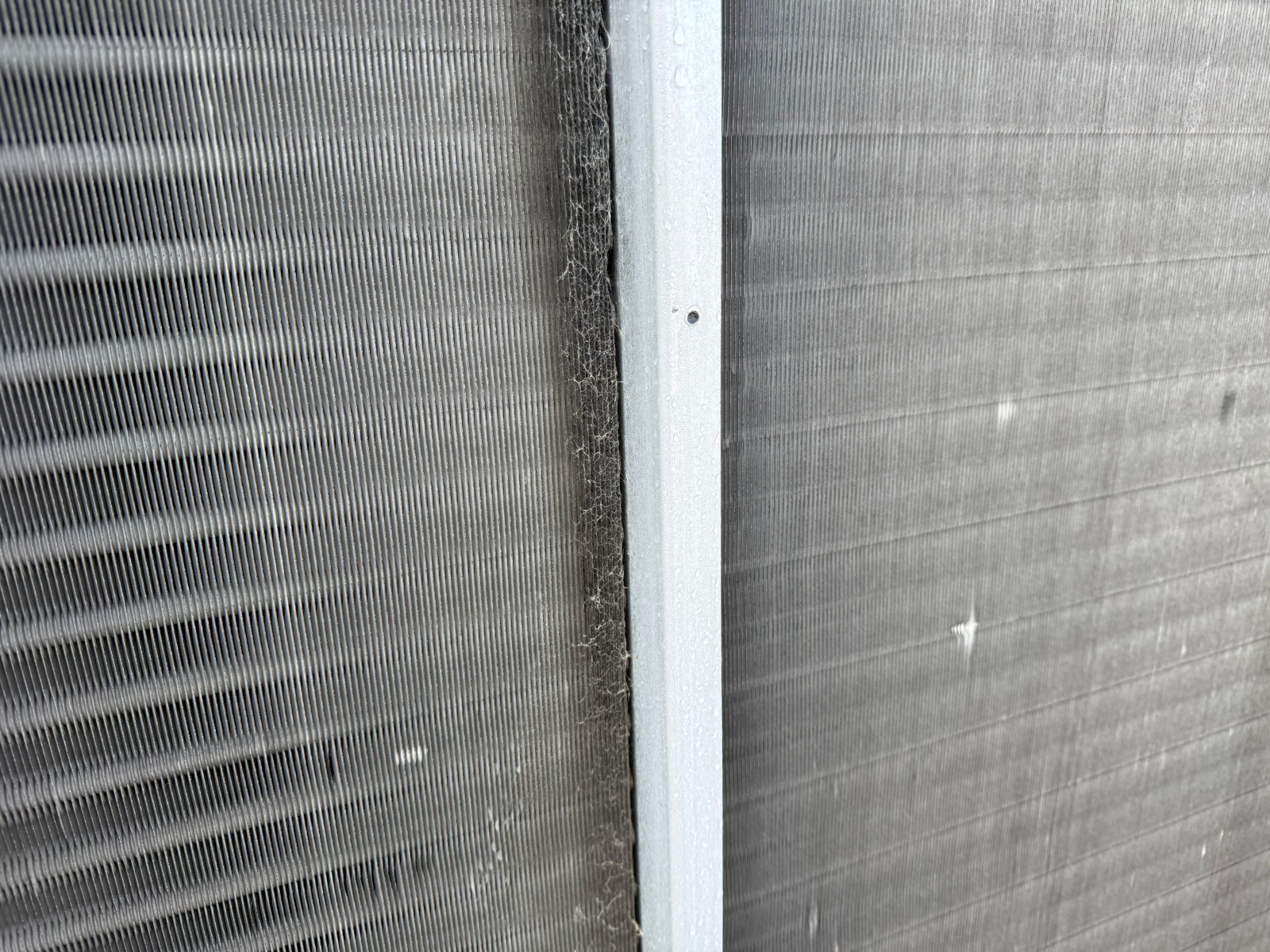

Największe, a zarazem najczęściej niedoceniane straty wydajności biorą się z wymienników. Zabrudzony skraplacz podnosi temperaturę i ciśnienie skraplania, przez co sprężarka pobiera więcej energii, a EER całego agregatu spada. Osad i kamień na parowniku ograniczają natomiast wymianę ciepła z wodą lodową, co wydłuża czas pracy i obniża realną moc chłodniczą. Dlatego czyszczenie skraplacza i parownika nie jest kosmetyką, lecz przywróceniem projektowego bilansu cieplnego.

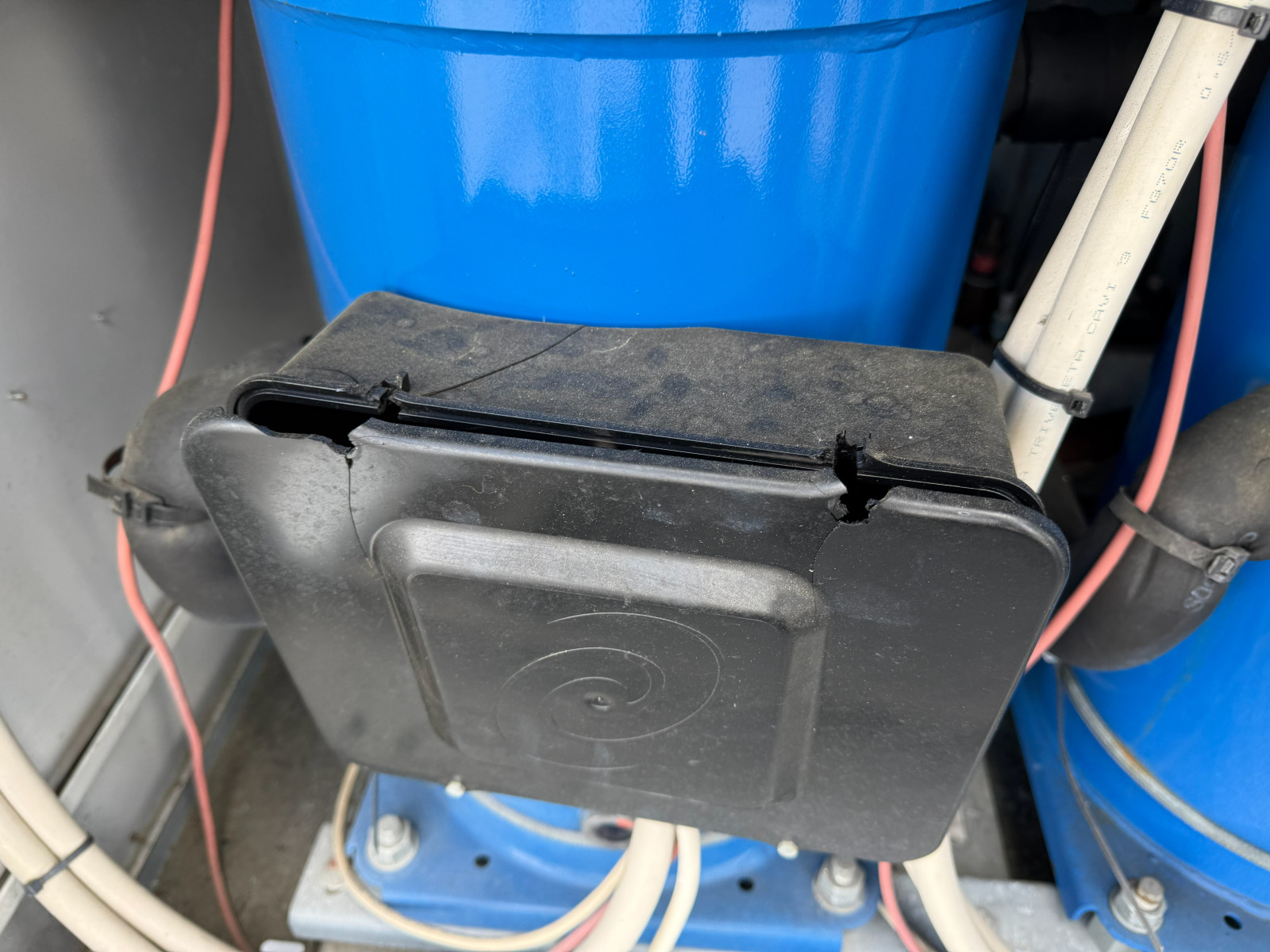

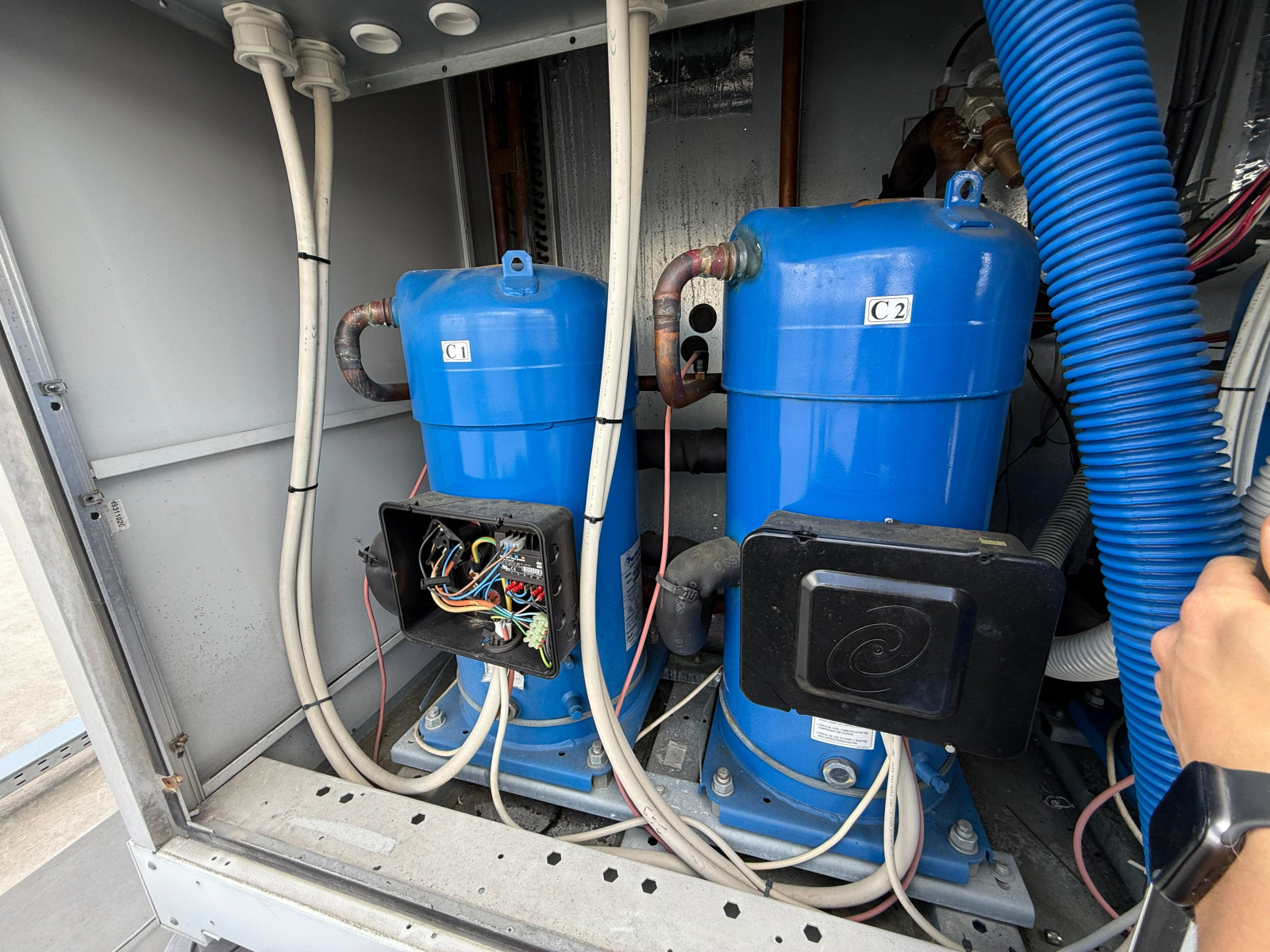

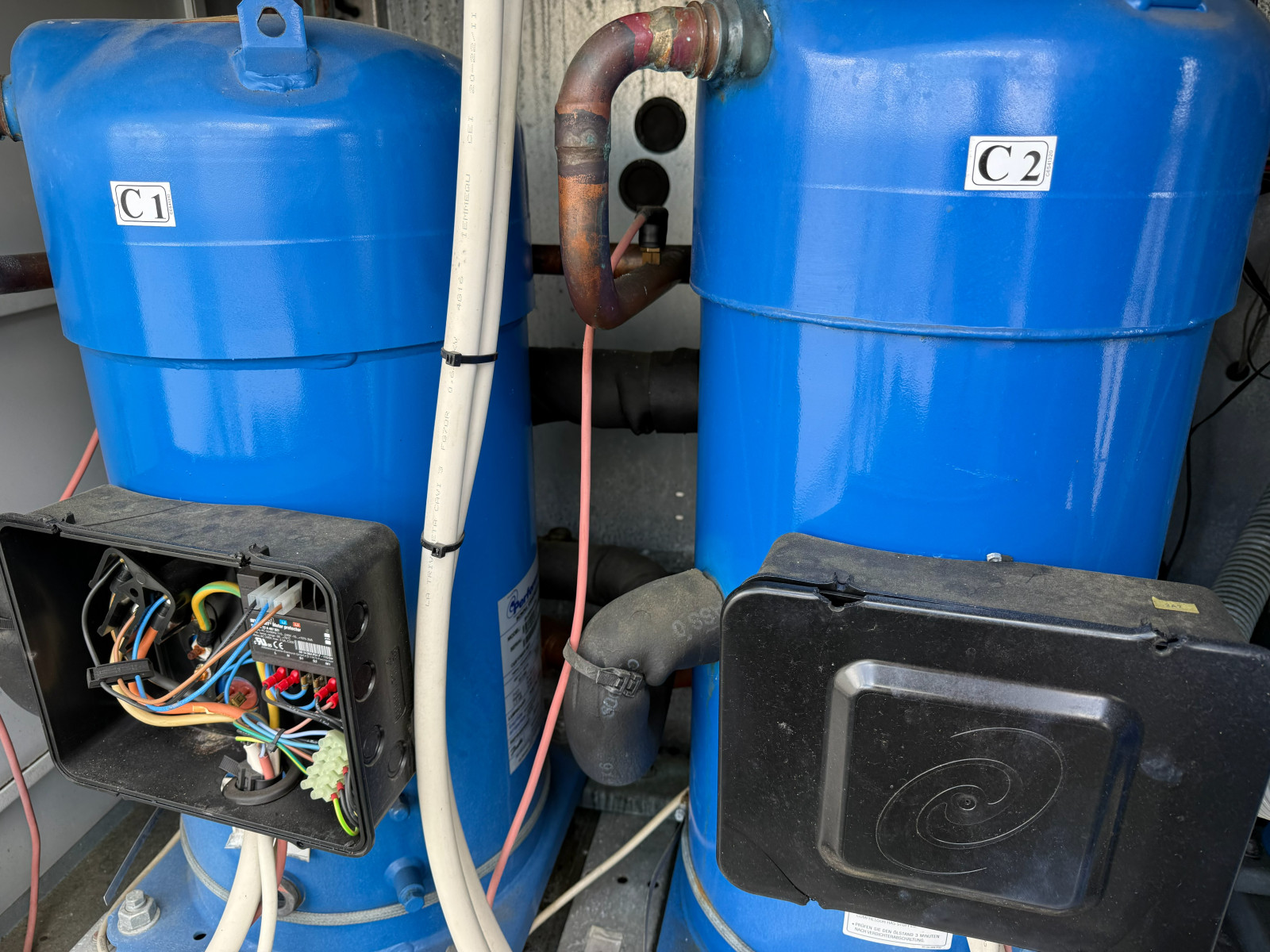

Sprężarki i wentylatory oceniamy pod obciążeniem. Pobór prądu odbiegający od danych znamionowych, podwyższone drgania czy nierówna praca wentylatorów to sygnały zużycia, które lepiej wychwycić na etapie przeglądu niż w trakcie szczytu obciążenia. W efekcie zamiast wymiany całego agregatu wystarcza często modernizacja etapowa układu chłodniczego, ograniczona do zużytych podzespołów.
Pompy, przepływ wody lodowej i automatyka sterownika

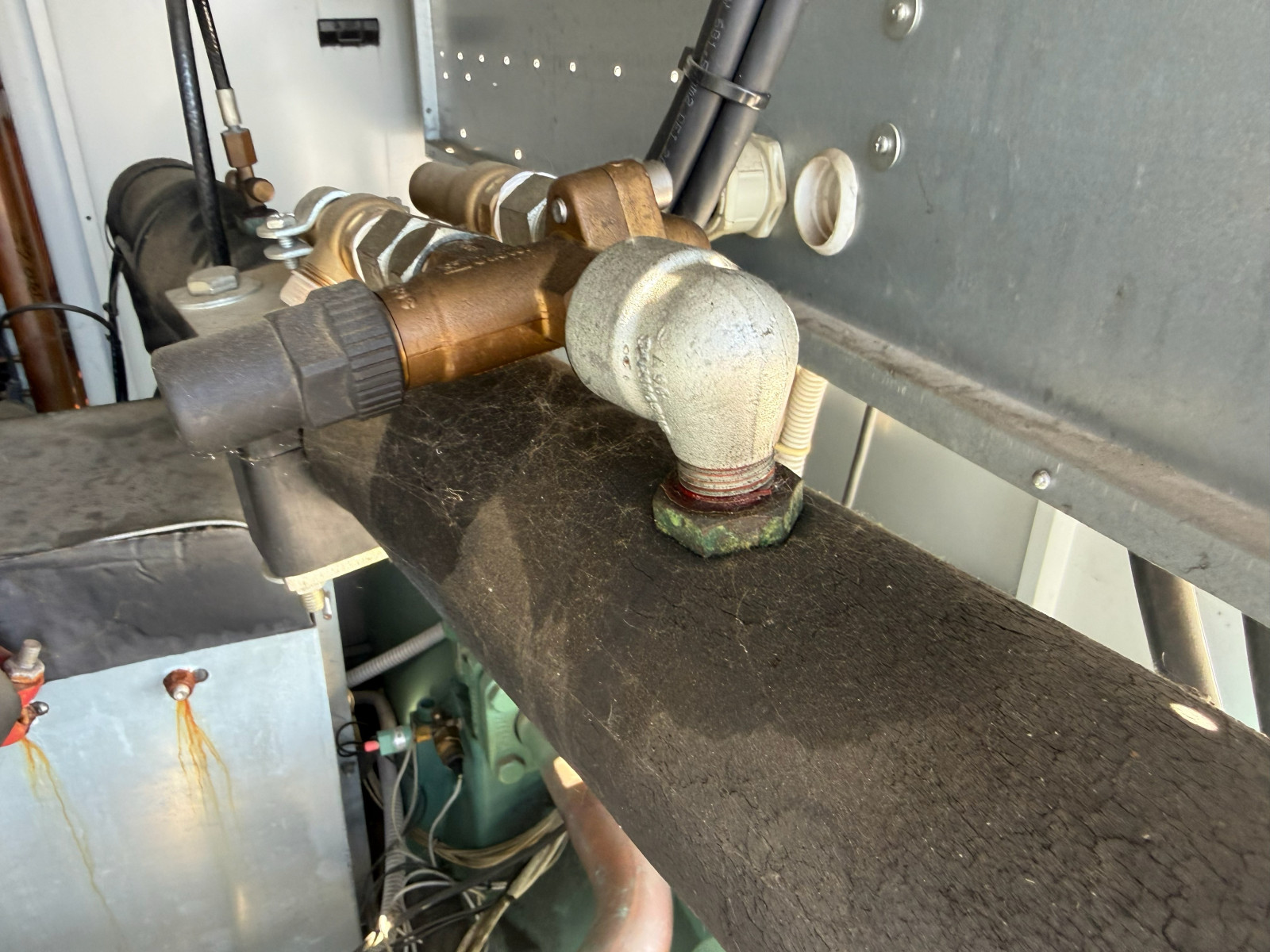

Strona wodna decyduje o tym, czy moc wytworzona w agregacie faktycznie dociera do odbiorników. Dlatego sprawdzamy pompy obiegowe oraz realny przepływ, a nie tylko nastawę na sterowniku. Zbyt niski przepływ zawyża ΔT i grozi zamarzaniem parownika, natomiast przepływ zbyt wysoki rozregulowuje pracę zaworów i pogarsza stabilność temperatury. Obie sytuacje widać dopiero w pomiarze, nie w schemacie.

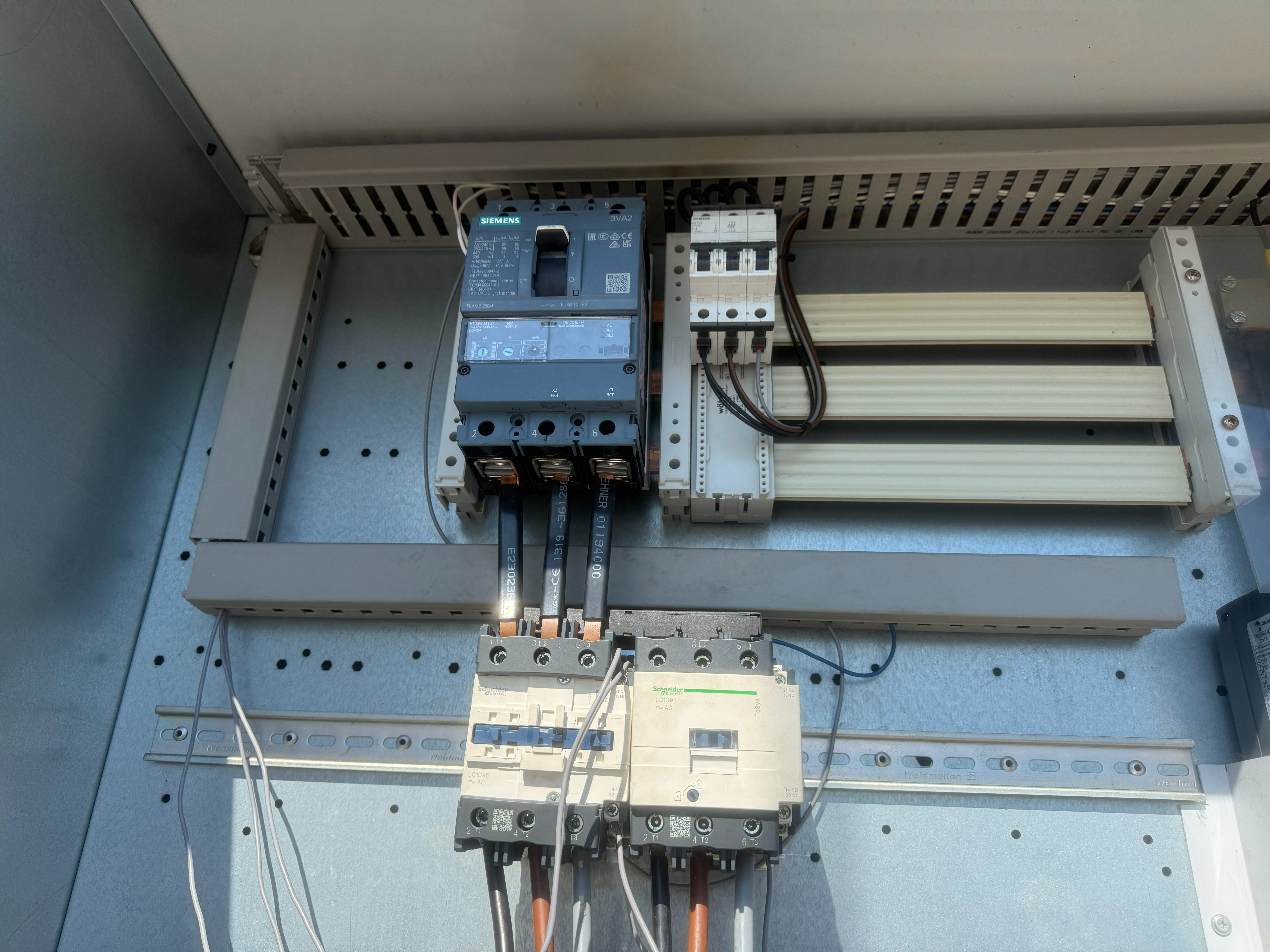

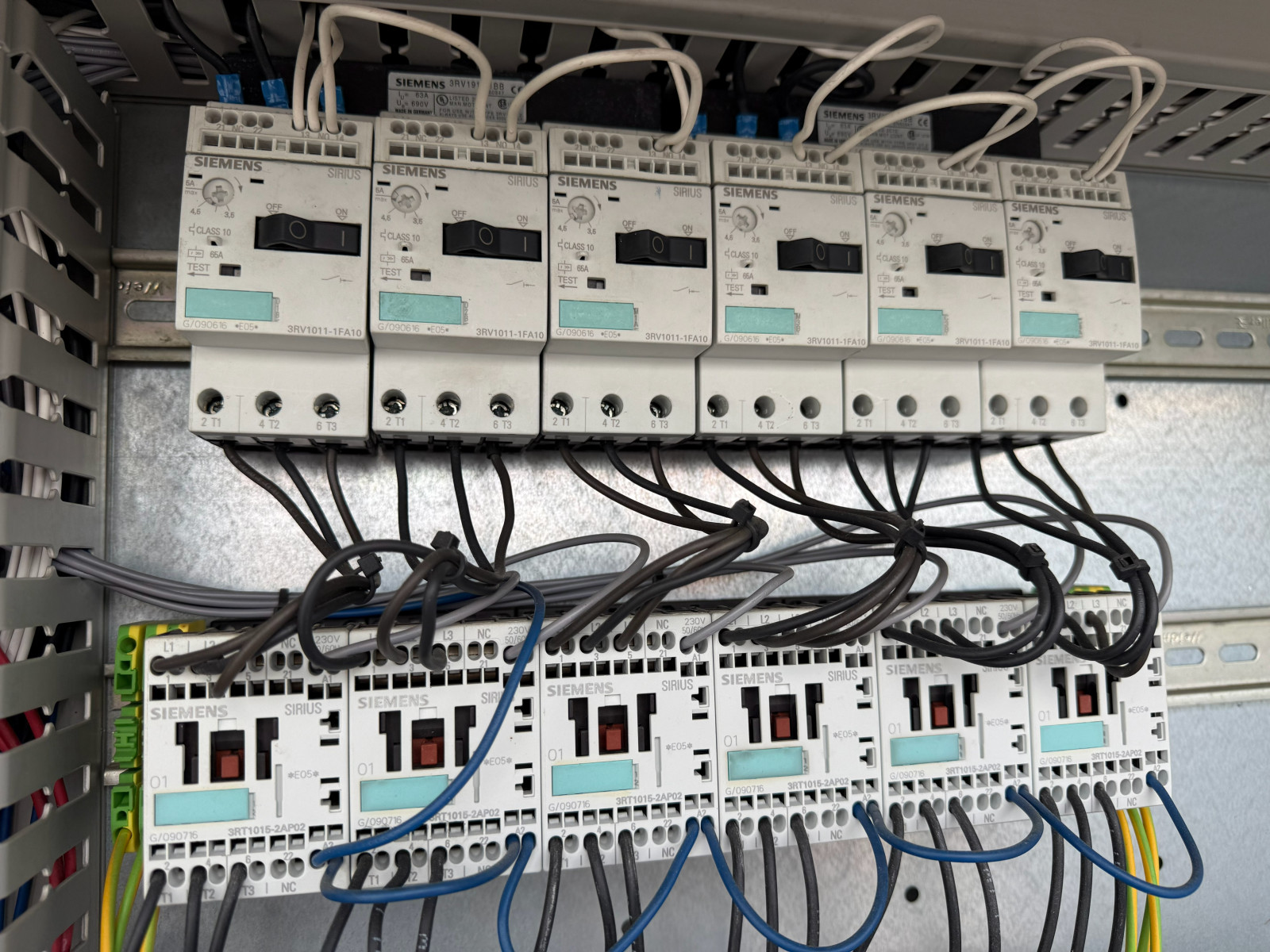

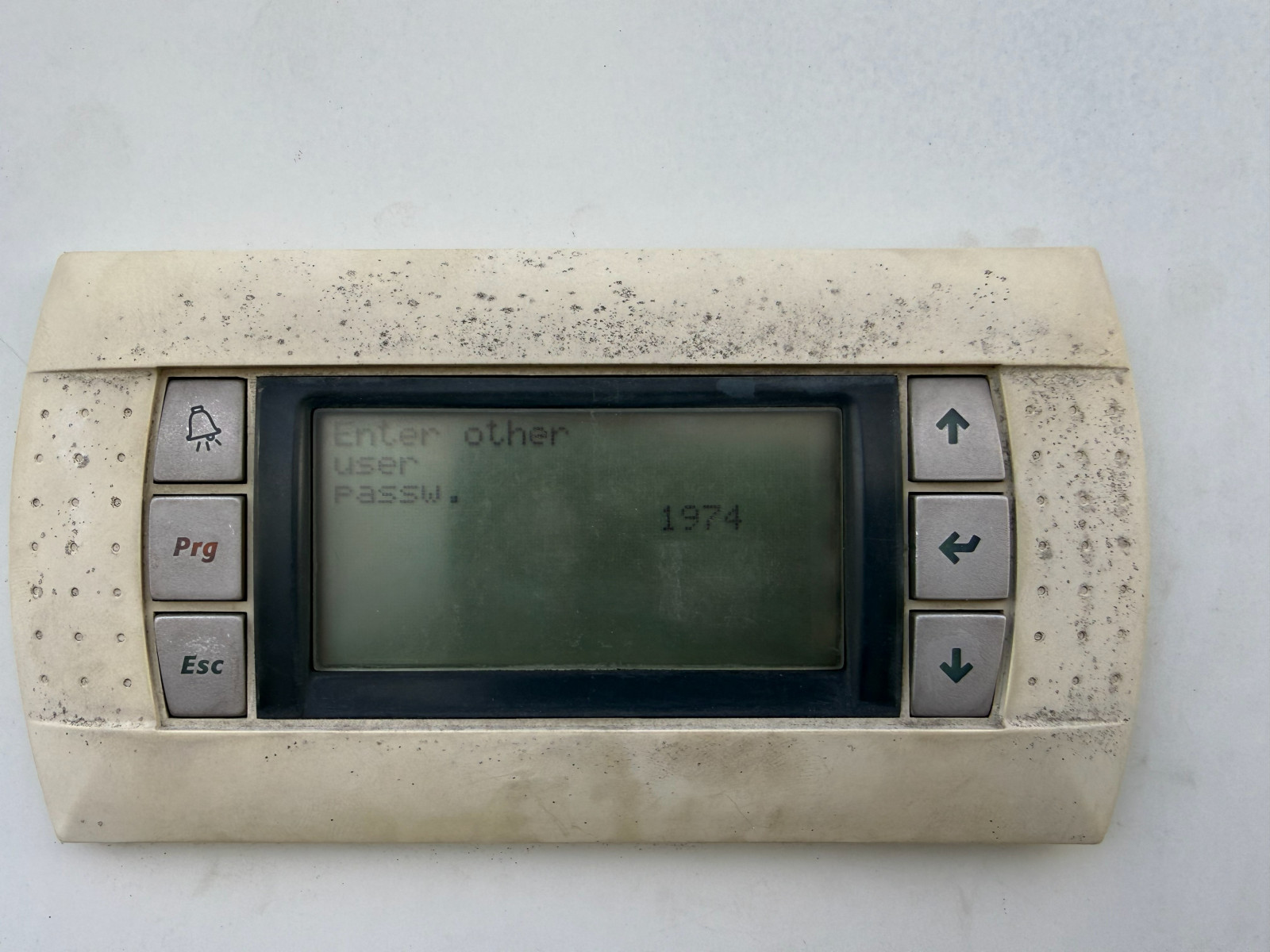

Automatyka i sterownik GEA GLAC przechowują historię alarmów oraz nastawy, które po latach doraźnych korekt często rozjeżdżają się z pierwotnym projektem. Odczytujemy je, porządkujemy logikę regulacji i sprawdzamy scenariusze awaryjne, w tym zachowanie układu przy zaniku zasilania oraz przy pracy w redundancji. Dla obiektów krytycznych, takich jak serwerownie, ten element bywa ważniejszy niż sam czynnik chłodniczy.
Kontrola szczelności i wymogi F-gazowe przy serwisie GEA GLAC
Kontrola szczelności to nie tylko dobra praktyka serwisowa, lecz również obowiązek prawny. Częstotliwość kontroli zależy od równoważnika CO2 ładunku czynnika, a każdą czynność operator odnotowuje w dokumentacji urządzenia. Zasady te reguluje unijne rozporządzenie F-gazowe w sprawie fluorowanych gazów cieplarnianych, które zastąpiło wcześniejsze przepisy i zaostrzyło harmonogram wycofywania czynników o wysokim GWP.
Podczas przeglądu lokalizujemy nieszczelności metodą właściwą dla danej instalacji, a wynik dokumentujemy. Prace przy czynniku prowadzą technicy z certyfikatem F-gazowym, dzięki czemu przegląd pozostaje zgodny z wymogami, a Ty otrzymujesz komplet dokumentów do rejestru. Ma to znaczenie zwłaszcza wtedy, gdy agregat obsługuje proces objęty audytami lub wymaganiami odbiorcy.
Jak często wykonywać serwis chillera GEA GLAC?
Częstotliwość zależy od profilu obciążenia oraz od ilości czynnika w układzie. Dla agregatów pracujących sezonowo zwykle wystarcza przegląd raz w roku, natomiast maszyny obciążone całorocznie, na przykład w chłodzeniu serwerowni, warto kontrolować dwa razy w roku. Niezależnie od tego harmonogram kontroli szczelności wynika z równoważnika CO2 ładunku czynnika i pozostaje obowiązkowy. Regularny pomiar parametrów pozwala wychwycić dryft, zanim obniży wydajność.
Czy przegląd GEA GLAC wymaga zatrzymania produkcji?
Znaczną część pomiarów, w tym ciśnienia, temperatury i ΔT, wykonujemy przy pracującym agregacie, ponieważ dopiero praca pod obciążeniem pokazuje realne parametry. Zatrzymania wymagają dopiero czyszczenie wymienników, ingerencja w obieg czynnika czy prace przy sprężarce. W obiektach krytycznych planujemy je w oparciu o redundancję lub o urządzenie rezerwowe, aby proces nie stracił chłodzenia.
Po czym poznać, że agregat GEA GLAC traci czynnik?

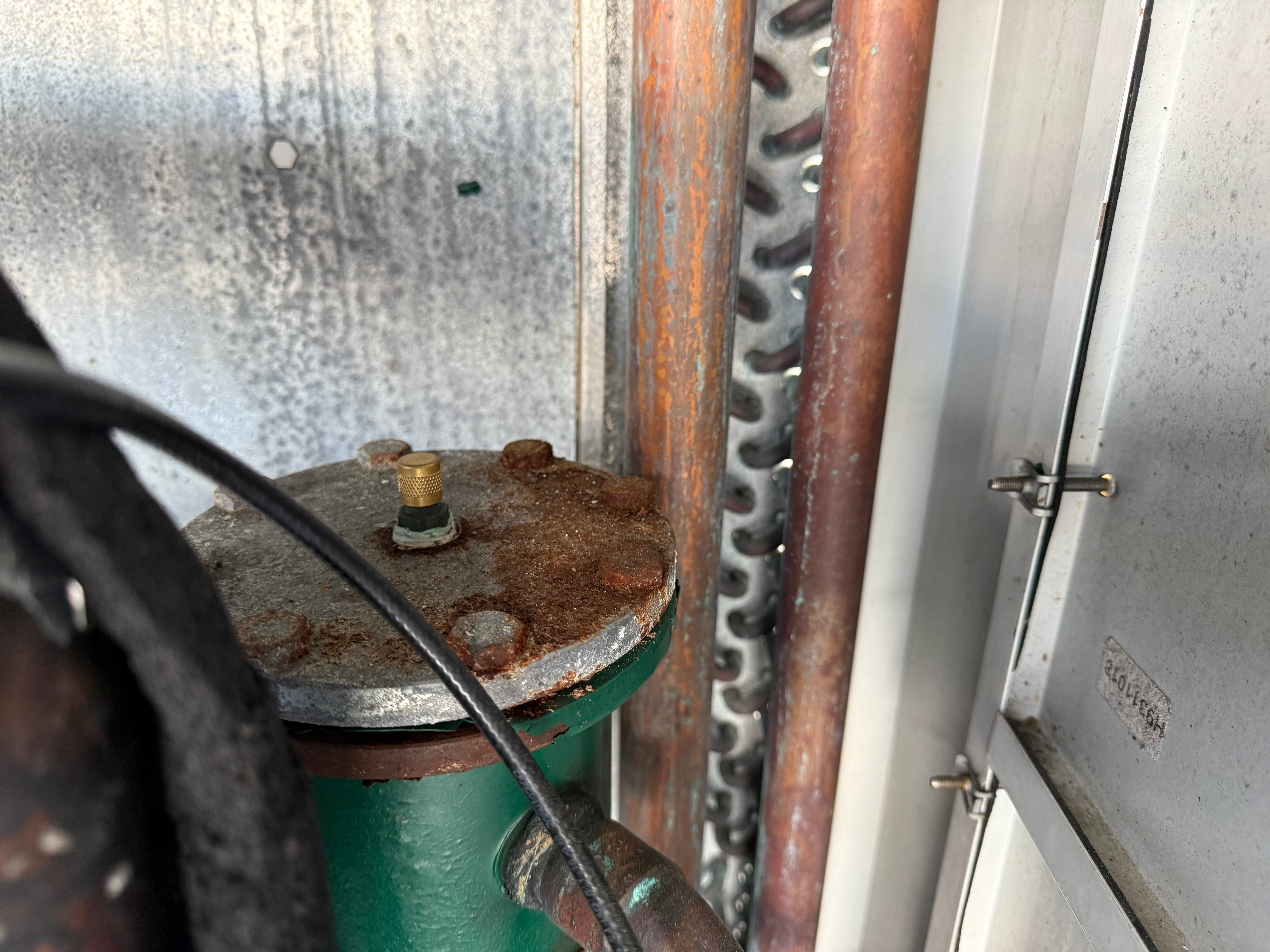

Typowe sygnały ubytku czynnika to rosnące przegrzanie na ssaniu, spadek ciśnienia ssania oraz malejąca moc chłodnicza mimo ciągłej pracy sprężarki. Często towarzyszy im oszronienie parownika lub rurociągu ssawnego. Same objawy nie wskazują jednak miejsca nieszczelności, dlatego potwierdza się je kontrolą szczelności. Dopiero zlokalizowanie i usunięcie wycieku, a następnie uzupełnienie czynnika, przywraca projektowe parametry.
Co zawiera raport z serwisu GEA GLAC?
Raport zawiera zmierzone parametry pracy, czyli ciśnienia, temperatury, przegrzanie, dochłodzenie oraz ΔT na wymiennikach, wraz z oceną stanu skraplacza, parownika, sprężarek i pomp. Do tego dokumentujemy wynik kontroli szczelności oraz ewentualne odchylenia od założeń projektowych. Całość zamykają konkretne zalecenia, dzięki którym możesz zaplanować kolejne kroki i budżet, zamiast reagować dopiero po zatrzymaniu maszyny.
Serwis chiller GEA GLAC: od pomiaru do decyzji
Dobrze przeprowadzony serwis chillera GEA GLAC zamienia stan maszyny w dane, na których można oprzeć decyzje eksploatacyjne. Zamiast czekać na alarm, zyskujesz jasny obraz zapasu wydajności, szczelności układu oraz kondycji wymienników. Jeśli chcesz sprawdzić realne parametry swojego agregatu lub zaplanować przegląd oparty na pomiarze, umów audyt techniczny układu chłodniczego. Skontaktuj się z zespołem ColdWay pod numerami +48 501 179 381 oraz +48 536 577 385, albo napisz na info@coldway.pl.
