Serwis chiller Clint CHA

Serwis chiller Clint CHA zaczyna się od pomiaru

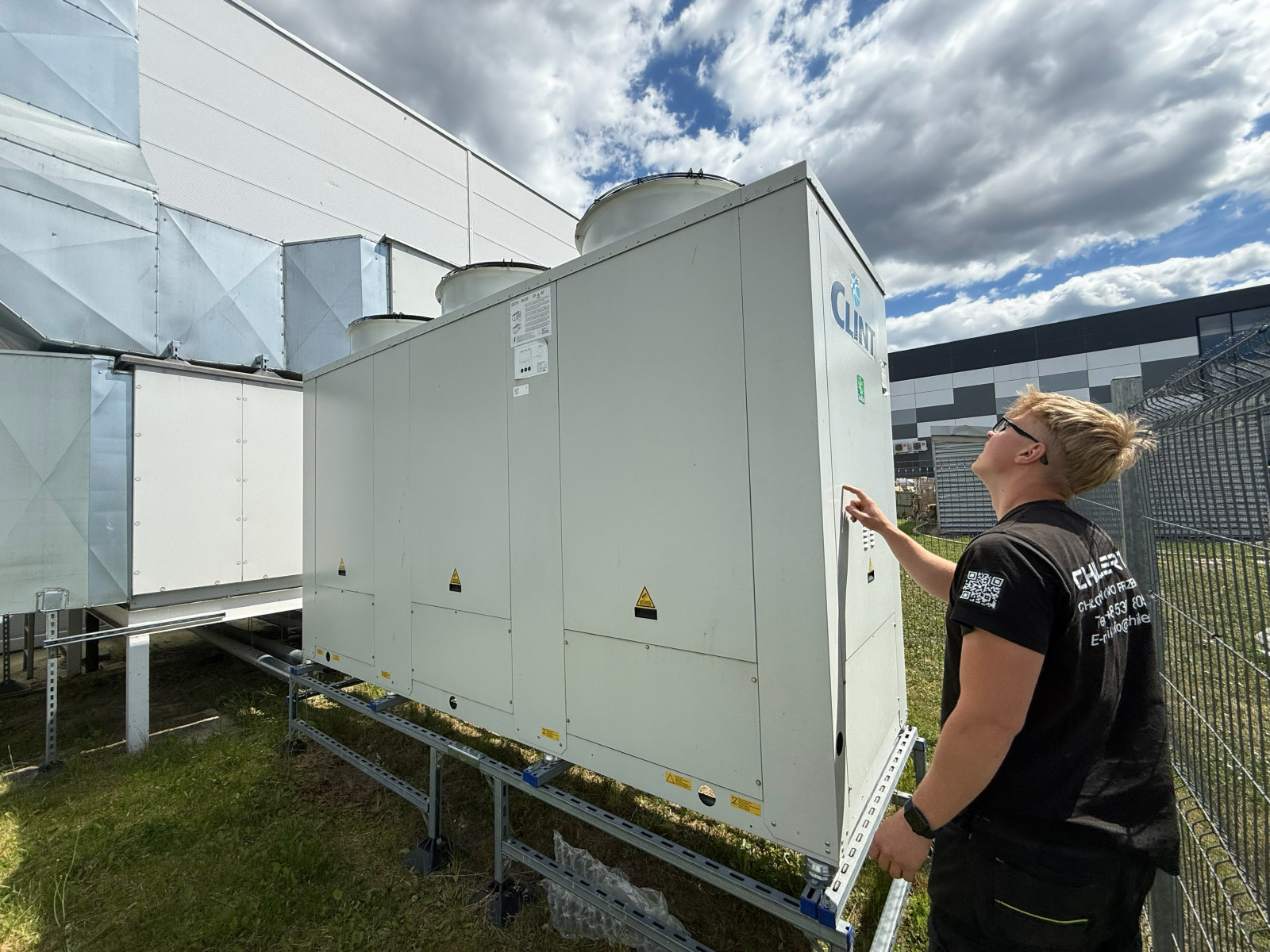

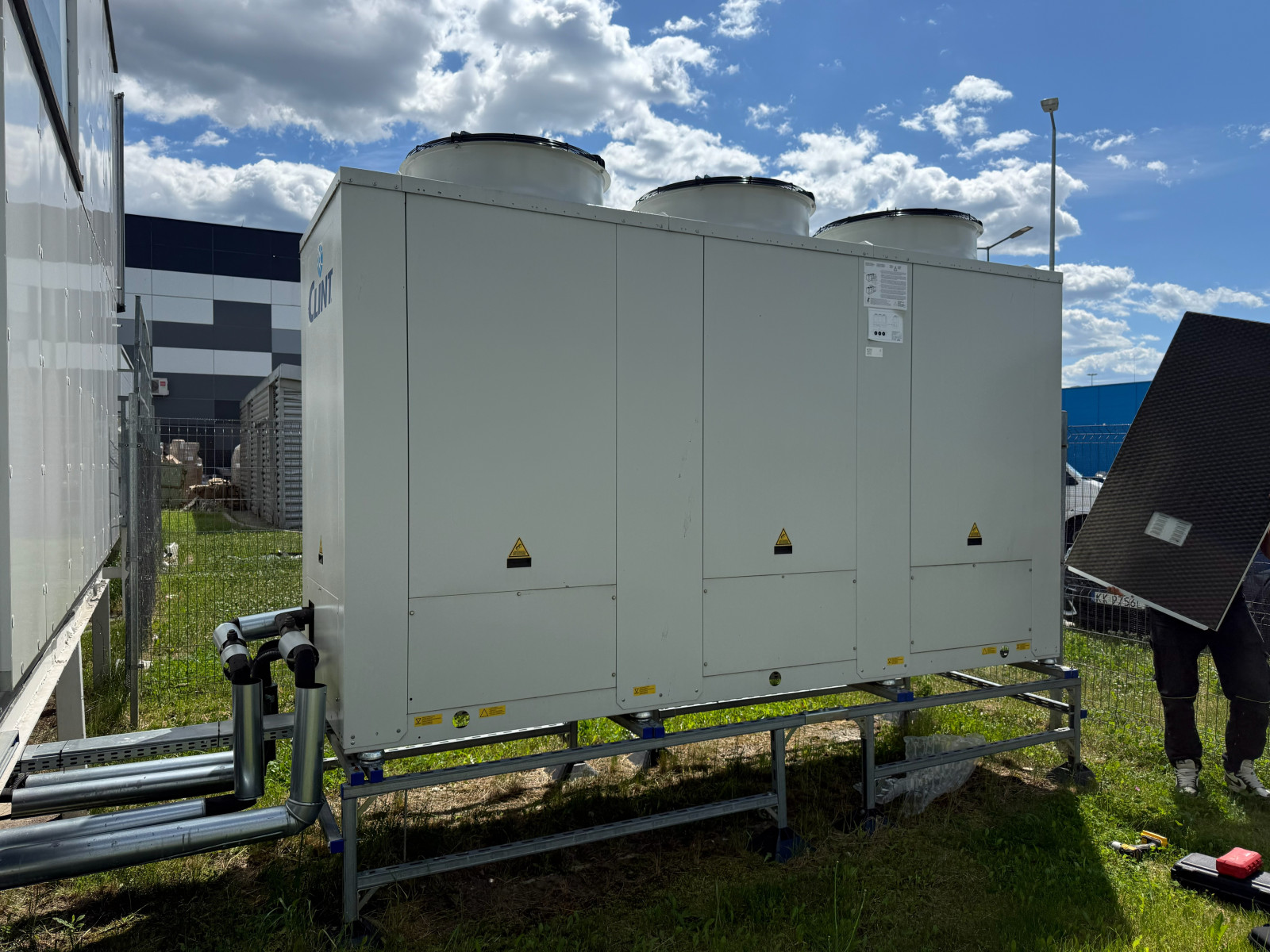

Serwis chiller Clint CHA to zaplanowany przegląd agregatu wody lodowej oparty na pomiarze parametrów pracy: ciśnień, temperatur, różnicy temperatur na wymiennikach, poboru prądu oraz odczytu alarmów ze sterownika. Celem jest potwierdzenie sprawności układu chłodniczego i wychwycenie odchyleń, zanim doprowadzą do przestoju instalacji.

W centrach danych, serwerowniach i halach produkcyjnych jednostka Clint z serii CHA pracuje często jako element krytyczny. Gdy traci wydajność, najpierw rośnie temperatura zasilania wody lodowej, a alarm pojawia się dopiero później. Dlatego przegląd ograniczony do wymiany filtra niewiele mówi o realnym stanie sprężarki, czynnika i automatyki. My podchodzimy do tego inaczej, czyli każdą czynność opieramy na konkretnym odczycie.

Co obejmuje serwis chillera Clint CHA

Zakres przeglądu wynika z budowy agregatu ze skraplaczem chłodzonym powietrzem. W jednostkach tej klasy kontrolujemy kolejno najważniejsze obwody, od strony freonowej po obieg wody lodowej. Poniższa lista pokazuje, co realnie mierzymy i oceniamy:

• Odczyt alarmów i historii zdarzeń ze sterownika, wraz z analizą przyczyny, nie tylko skasowaniem komunikatu.
• Pomiar ciśnień ssania i tłoczenia oraz odpowiadających im temperatur, z wyliczeniem przegrzania i dochłodzenia.
• Kontrola sprężarki, czyli pobór prądu na fazach, czas pracy, częstość załączeń, poziom hałasu i drgań.
• Kontrola szczelności układu oraz ilości i stanu czynnika chłodniczego.
• Ocena wymienników, skraplacza powietrznego i parownika, pod kątem zabrudzenia i spadku wydajności.
• Sprawdzenie pomp obiegowych, przepływu i różnicy temperatur na obiegu wody lodowej.
• Pomiar parametrów elektrycznych zasilania oraz stanu zabezpieczeń i styczników.
• Czyszczenie filtrów, test pracy pod obciążeniem i regulacja nastaw.

Każdy z tych punktów kończy się zapisanym wynikiem w raporcie serwisowym, dzięki czemu kolejny przegląd zaczyna się od porównania, a nie od zera.

Odczyt alarmów i kontrola automatyki w chillerze Clint CHA

Sterownik mikroprocesorowy agregatu rejestruje zdarzenia, ale sam komunikat to dopiero początek diagnostyki chillera Clint CHA. Kasowanie błędu bez ustalenia przyczyny zwykle kończy się jego powrotem, często w gorszym momencie. Dlatego odczytujemy historię zdarzeń i zestawiamy ją z parametrami pracy z chwili wystąpienia alarmu.

Najczęściej spotykane grupy alarmów w agregatach tej klasy to:

• wysokie ciśnienie tłoczenia, zwykle przy zabrudzonym skraplaczu lub wysokiej temperaturze otoczenia,
• niskie ciśnienie ssania, najczęściej przy ubytku czynnika lub ograniczonym przepływie wody,
• alarmy przepływu i zabezpieczenia pompy, sygnalizujące problem po stronie hydrauliki,
• alarmy elektryczne sprężarki, czyli przeciążenie lub asymetrię faz.

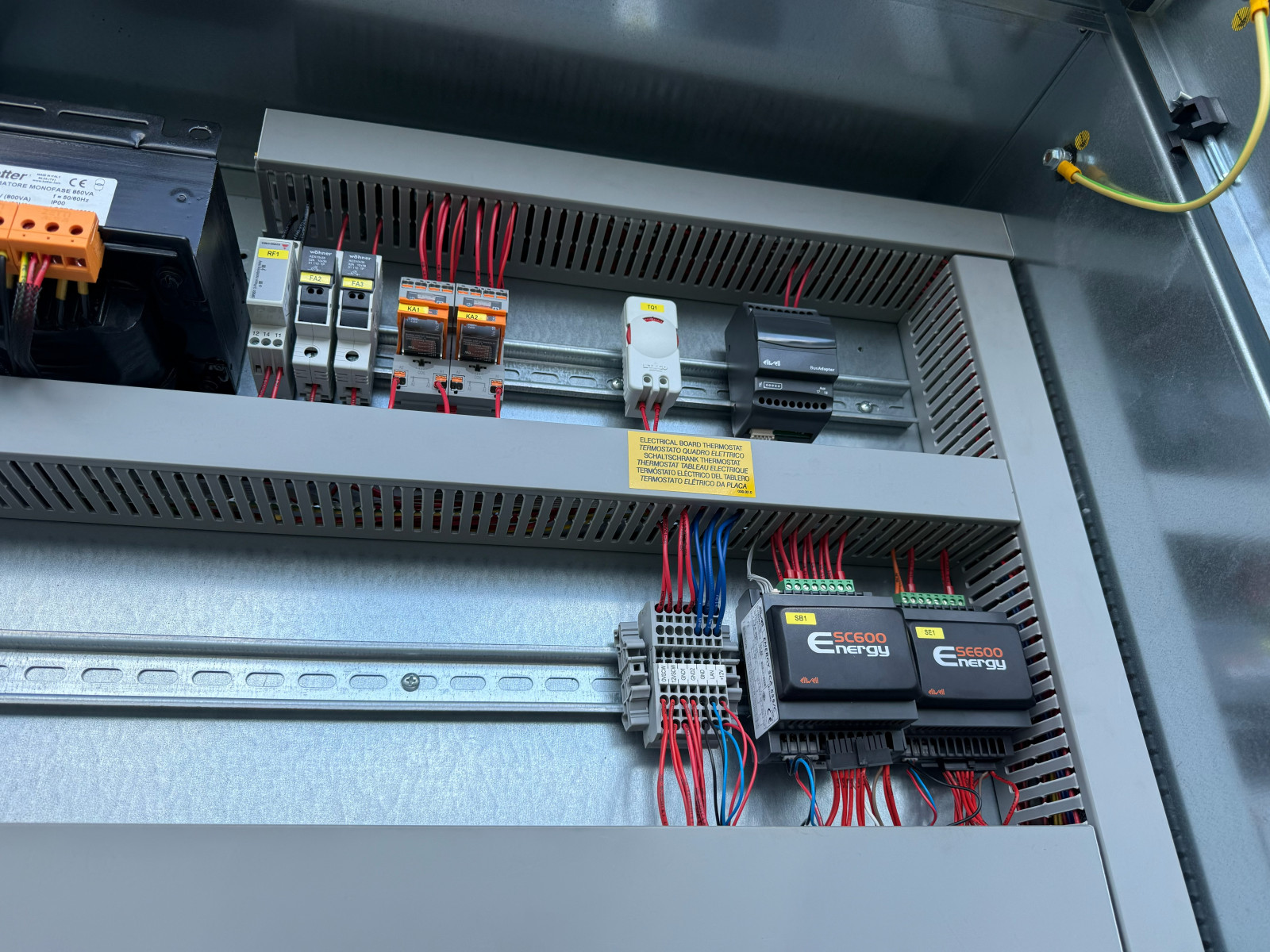

Kontrola automatyki obejmuje także czujniki temperatury i ciśnienia, nastawy regulatora oraz logikę załączania stopni mocy. Operator widzi zwykle skutek, na przykład wahania temperatury wody. My szukamy źródła w nastawach i sygnałach pomiarowych.

Pomiar ciśnień, temperatur i kontrola czynnika chłodniczego

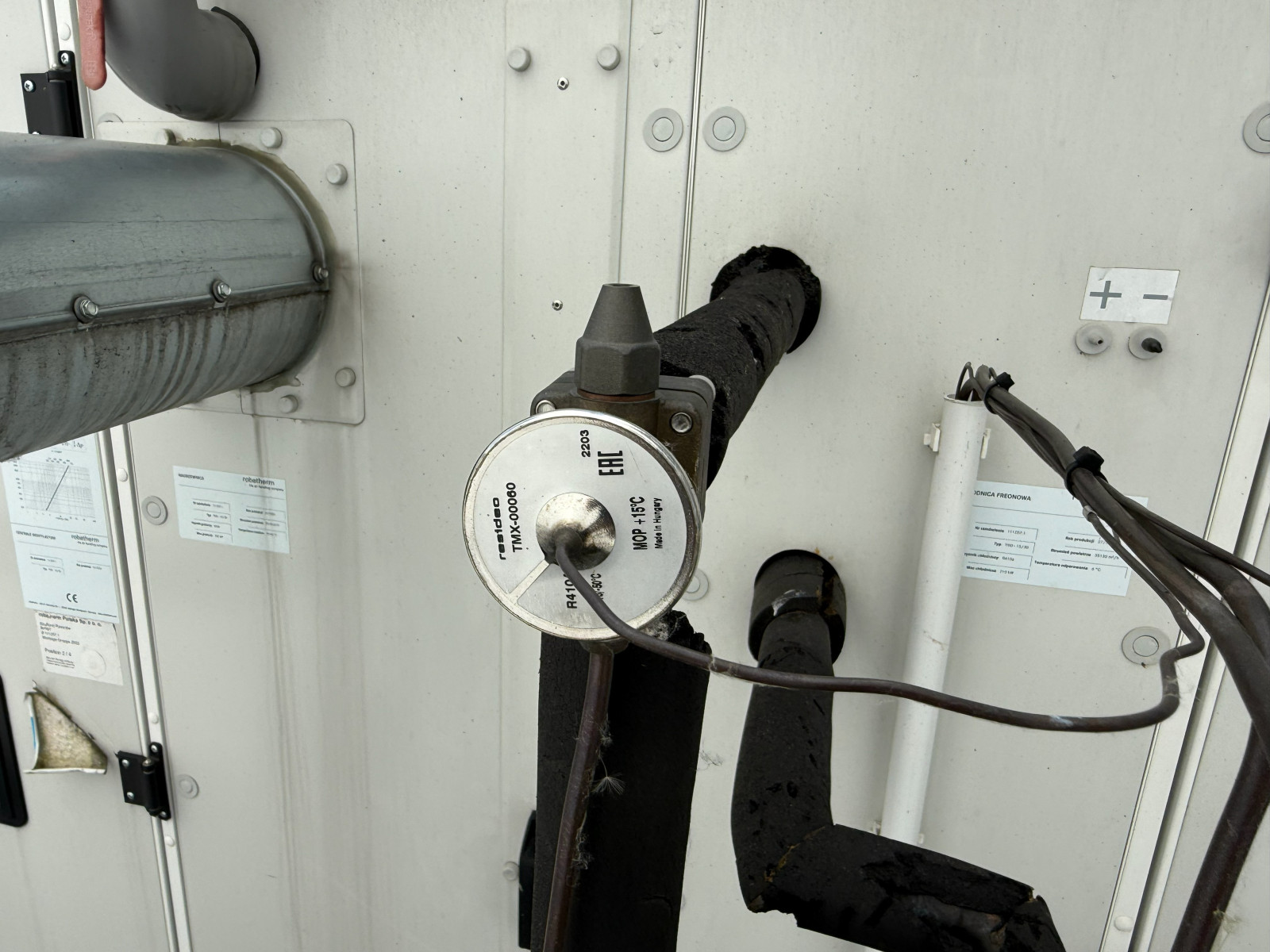

Po stronie freonowej liczy się to, czego nie widać z zewnątrz. Pomiar ciśnień ssania i tłoczenia, w połączeniu z temperaturami, pozwala wyliczyć przegrzanie i dochłodzenie, a to one mówią o napełnieniu układu i pracy zaworu rozprężnego. Sam wskaźnik na manometrze nie wystarczy, ponieważ identyczne ciśnienie może oznaczać dwa różne stany pracy.

Kontrola czynnika chłodniczego obejmuje ocenę napełnienia oraz kontrolę szczelności układu chłodniczego. Ubytek czynnika to nie tylko spadek wydajności, lecz także ryzyko pracy sprężarki w niekorzystnych warunkach. Operacje na czynniku, w tym sprawdzanie szczelności i uzupełnianie, wykonują technicy z uprawnieniami, zgodnie z wymogami rozporządzenia F-gazowego 2024/573.

W jednostkach z serii CHA stosuje się zwykle czynniki z grupy HFC, dlatego prowadzimy ewidencję ilości i potwierdzamy brak nieszczelności metodą dobraną do układu. Dzięki temu eksploatacja pozostaje udokumentowana, a stan freonowy można obserwować w czasie.

Kontrola sprężarki i parametrów elektrycznych

Sprężarka to najdroższy element agregatu, dlatego jej stan oceniamy z kilku stron jednocześnie. Mierzymy pobór prądu na poszczególnych fazach, sprawdzamy symetrię obciążenia oraz rezystancję uzwojeń. Równolegle obserwujemy częstość załączeń, ponieważ zbyt krótkie cykle pracy skracają żywotność i często wynikają z błędnych nastaw lub niedoboru przepływu.

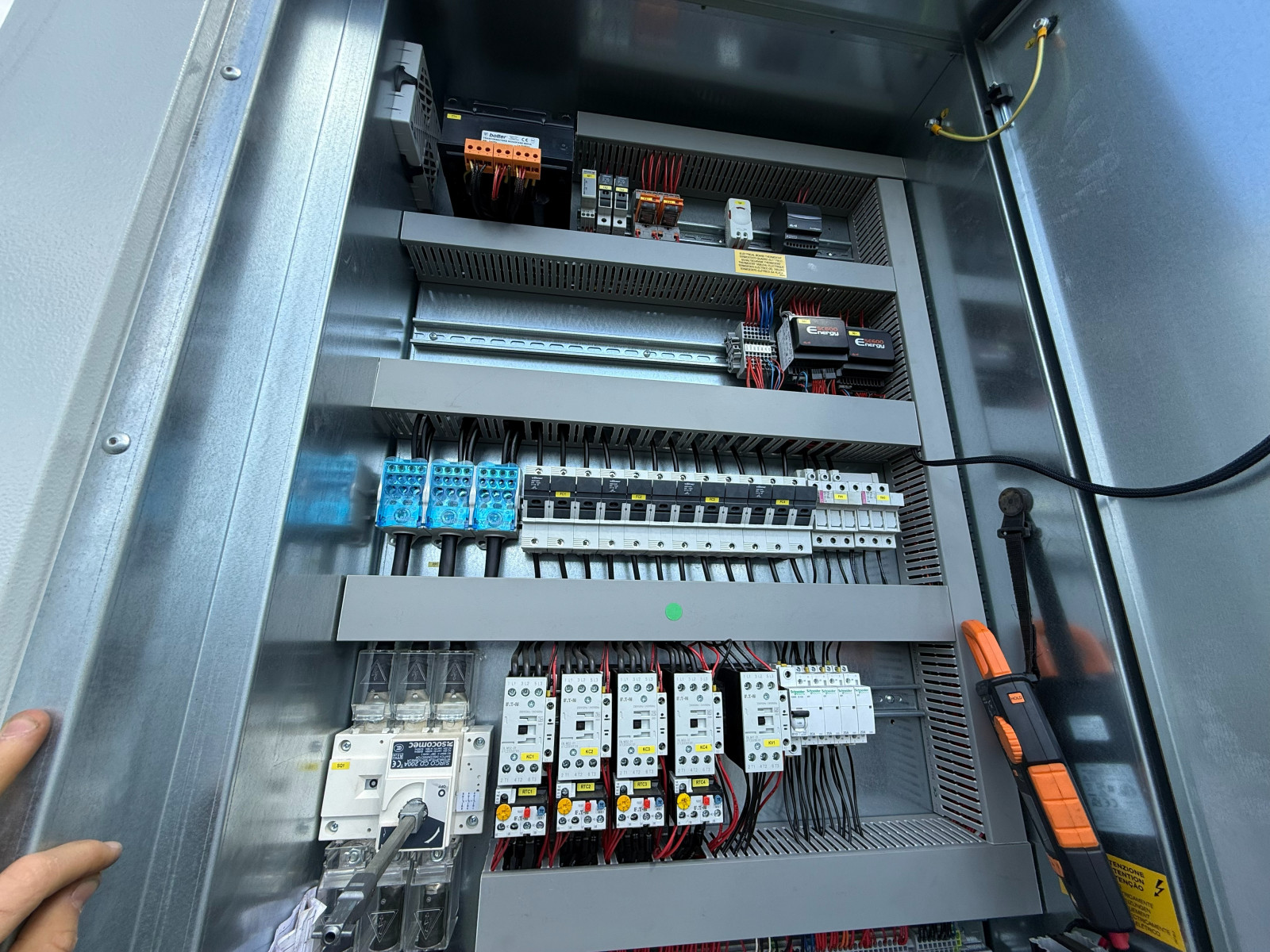

Pomiar parametrów elektrycznych obejmuje napięcie zasilania, kolejność i symetrię faz oraz stan styczników i zabezpieczeń. W instalacjach krytycznych ma to dodatkowe znaczenie, ponieważ asymetria lub spadek napięcia potrafią uszkodzić sprężarkę szybciej niż usterka po stronie freonowej. Sprawny układ zasilania jest więc warunkiem powtarzalnej pracy agregatu tam, gdzie liczy się ciągłość chłodzenia.

Wymienniki, pompy i przepływ w obiegu wody lodowej

Wydajność agregatu ze skraplaczem powietrznym zależy wprost od czystości wymienników. Zabrudzony skraplacz podnosi ciśnienie tłoczenia, zwiększa pobór mocy i obniża efektywność. Parownik z kolei reaguje na jakość wody i stan filtrów. Dlatego oceniamy oba wymienniki, a w razie potrzeby planujemy czyszczenie.

Po stronie hydrauliki sprawdzamy pompy obiegowe, rzeczywisty przepływ oraz różnicę temperatur, czyli ΔT na obiegu wody lodowej. Zbyt mały przepływ obniża wydajność i wywołuje alarmy, zbyt duży podnosi koszt pompowania. Spadek ciśnienia na filtrach i wymiennikach pokazuje, gdzie obieg się dławi. Jeśli zależy Ci na stabilnej temperaturze zasilania, to właśnie te pomiary decydują o realnym wyniku, a nie deklarowana moc na tabliczce. Tę samą logikę stosujemy, projektując chłodzenie serwerowni i instalacje przemysłowe wody lodowej.

Wnioski z obiegu wodnego łączymy z danymi freonowymi. Dopiero pełny bilans, od strony powietrza, przez freon, po wodę, pokazuje, czy agregat pracuje w punkcie projektowym.

Czyszczenie, regulacja i najczęstsze przyczyny awarii

Po diagnostyce wykonujemy czynności korygujące. Czyszczenie filtrów i, w razie potrzeby, wymienników przywraca projektowy przepływ powietrza i wody. Regulacja nastaw, czyli temperatur zasilania, histerez i progów alarmowych, dopasowuje pracę agregatu do rzeczywistego profilu obciążenia. Na koniec przeprowadzamy test pracy pod obciążeniem i sprawdzamy, czy parametry wróciły do oczekiwanych wartości.

Z praktyki serwisowej najczęstsze przyczyny spadku wydajności jednostek tej klasy układają się w powtarzalnej kolejności:

• zabrudzony skraplacz powietrzny i ograniczony przepływ powietrza,
• ubytek czynnika chłodniczego wskutek drobnych nieszczelności,
• zbyt mały przepływ wody lub zapowietrzony obieg,
• błędne nastawy regulatora i zbyt częste cykle sprężarki,
• zużyte styczniki oraz problemy zasilania.

Kolejność odzwierciedla typową częstość obserwacji, nie dane statystyczne. Część z tych problemów wynika z eksploatacji, na przykład z pomijania czyszczenia skraplacza czy braku kontroli przepływu. Dlatego regularny przegląd agregatu wody lodowej Clint CHA zwykle kosztuje mniej niż jedna naprawa awaryjna wraz z nieplanowanym przestojem.

Raport serwisowy jako podstawa decyzji

Każdy przegląd kończymy raportem serwisowym, który zawiera zmierzone parametry, stwierdzone odchylenia i zalecenia. To nie jest formalność, lecz dokument, na którym opiera się kolejna decyzja: czy wystarczy obserwacja, czy potrzebna jest naprawa lub modernizacja etapowa. Dzięki zapisanym wartościom widać trend, na przykład powolny spadek dochłodzenia albo rosnący pobór prądu sprężarki.

Dla instalacji krytycznych raport ma jeszcze jedno zastosowanie. Pozwala zaplanować pomiarowy serwis prewencyjny i przygotować scenariusz awaryjny, zanim dojdzie do przestoju. Pełną historię przeglądów wykorzystujemy później podczas audytu technicznego instalacji chłodniczej, gdy trzeba ocenić rezerwę wydajności lub potrzebę redundancji.

Najczęstsze pytania o serwis chillera Clint CHA

Jak często wykonywać serwis chillera Clint CHA?

Dla jednostek pracujących w instalacjach krytycznych, takich jak serwerownie czy ciągła produkcja, zwykle zaleca się przegląd co najmniej dwa razy w roku, przed sezonem letnim i po nim. Przy mniej obciążonej pracy wystarcza jeden przegląd roczny. Częstotliwość zależy od profilu obciążenia, czystości otoczenia i znaczenia agregatu dla procesu. Regularny pomiar pozwala wychwycić odchylenia, zanim przełożą się na awarię i przestój.

Co oznacza alarm wysokiego ciśnienia w chillerze Clint CHA?

Alarm wysokiego ciśnienia tłoczenia najczęściej wskazuje na ograniczone oddawanie ciepła w skraplaczu. Typowe przyczyny to zabrudzone lamele, uszkodzony wentylator, wysoka temperatura otoczenia lub przeładowanie układu czynnikiem. Sterownik wyłącza wtedy sprężarkę, aby ją chronić. Diagnostyka polega na pomiarze ciśnień i temperatur oraz ocenie czystości skraplacza. Skasowanie alarmu bez usunięcia przyczyny zwykle prowadzi do jego powrotu.

Czy serwis czynnika chłodniczego wymaga uprawnień F-gazowych?

Tak. Operacje na czynnikach z grupy HFC, w tym sprawdzanie szczelności, odzysk i uzupełnianie, mogą wykonywać wyłącznie osoby i firmy z odpowiednim certyfikatem F-gazowym. Wynika to z przepisów o fluorowanych gazach cieplarnianych. Serwis prowadzi też ewidencję ilości czynnika. Dzięki temu eksploatacja agregatu pozostaje zgodna z wymaganiami, a kolejne przeglądy bazują na udokumentowanym stanie układu.

Po czym poznać, że chiller traci wydajność?

Pierwszym sygnałem jest zwykle rosnąca temperatura zasilania wody lodowej przy tej samej nastawie. Dochodzą do tego dłuższy czas pracy sprężarki, częstsze alarmy oraz wyższy pobór prądu. Operator widzi skutek w postaci wahań temperatury procesu lub pomieszczenia. Potwierdzeniem jest pomiar przegrzania, dochłodzenia i ΔT na obiegu. Im wcześniej wykonany przegląd, tym mniejsze ryzyko nieplanowanego przestoju.

Zamów pomiarowy przegląd chillera Clint CHA

Serwis chiller Clint CHA oparty na pomiarze daje to, czego nie da pobieżny przegląd: liczbową ocenę stanu układu i wczesne ostrzeżenie przed awarią. Sprawdzamy stronę freonową, elektrykę, automatykę i hydraulikę, a wynik zapisujemy w raporcie, który porządkuje kolejne decyzje. W instalacjach krytycznych to różnica między planowaną obsługą a kosztownym przestojem.
