Obsługa techniczna urządzeń HVAC w ujęciu pomiarowym
Obsługa techniczna urządzeń HVAC obejmuje systematyczną kontrolę parametrów pracy, diagnostykę pomiarową, regulację automatyki oraz konserwację układów chłodzenia, wentylacji i klimatyzacji. Polega ona na ciągłym zbieraniu danych z instalacji, ponieważ rzeczywisty stan techniczny pokazują wyłącznie liczby, a nie obserwacja powierzchowna.
W zakładach przemysłowych i serwerowniach koszt przestoju wielokrotnie przewyższa nakłady na prewencję. Dlatego przeglądy oparte na pomiarach ΔT, spadków ciśnienia oraz profilu obciążenia ujawniają dryft parametrów, zanim doprowadzi on do awarii. Co więcej, dane historyczne pozwalają planować modernizacje etapowe i ograniczać zużycie energii.
Co obejmuje profesjonalna obsługa techniczna urządzeń HVAC
Pełen zakres serwisu pomiarowego wykracza daleko poza wymianę filtrów i kontrolę szczelności. Po pierwsze, technik rejestruje aktualny stan pracy, a następnie porównuje wartości z referencją projektową. Dzięki temu otrzymujesz raport opisujący odchylenia, a nie wyłącznie listę wykonanych czynności.
- Pomiar ΔT na parownikach i skraplaczach wraz z interpretacją odchyleń od wartości projektowych.
- Kontrola spadków ciśnienia w układach hydraulicznych, filtrach oraz wymiennikach ciepła.

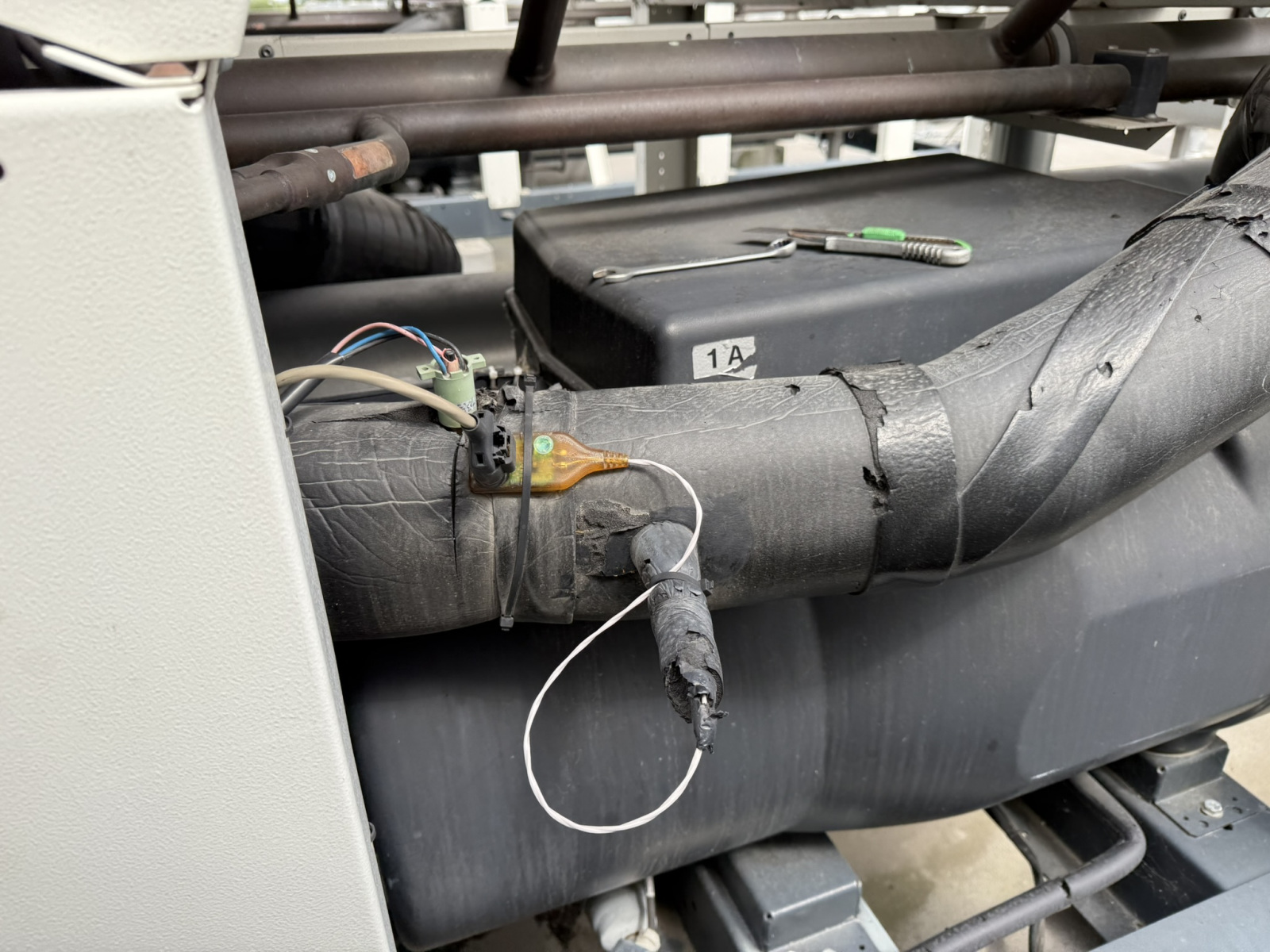

- Weryfikacja parametrów czynnika chłodniczego, przegrzania i dochłodzenia w obiegu freonowym.
- Sprawdzenie szczelności zgodnie z rozporządzeniem F-gaz oraz dokumentacja w bazie CRO.

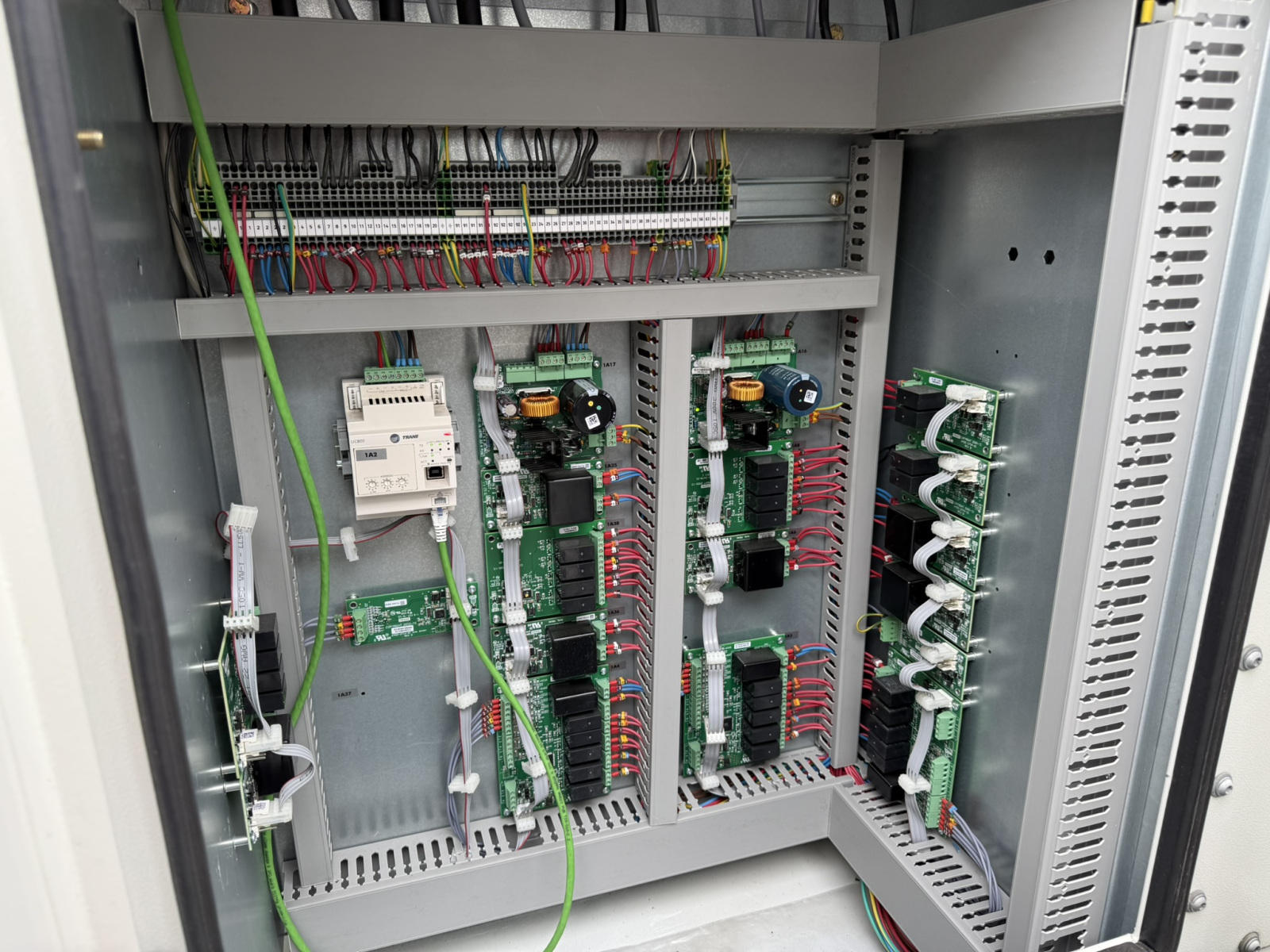

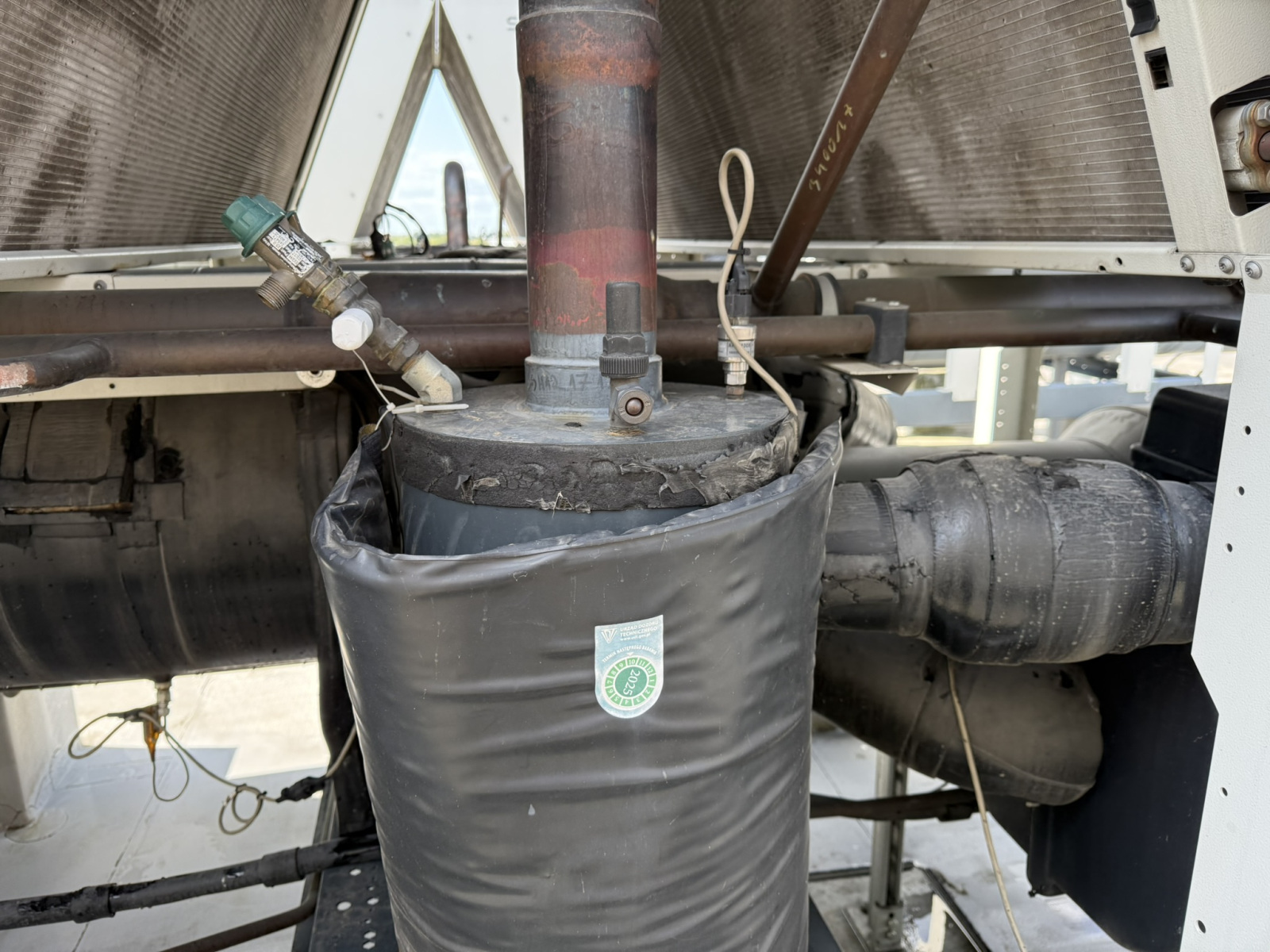

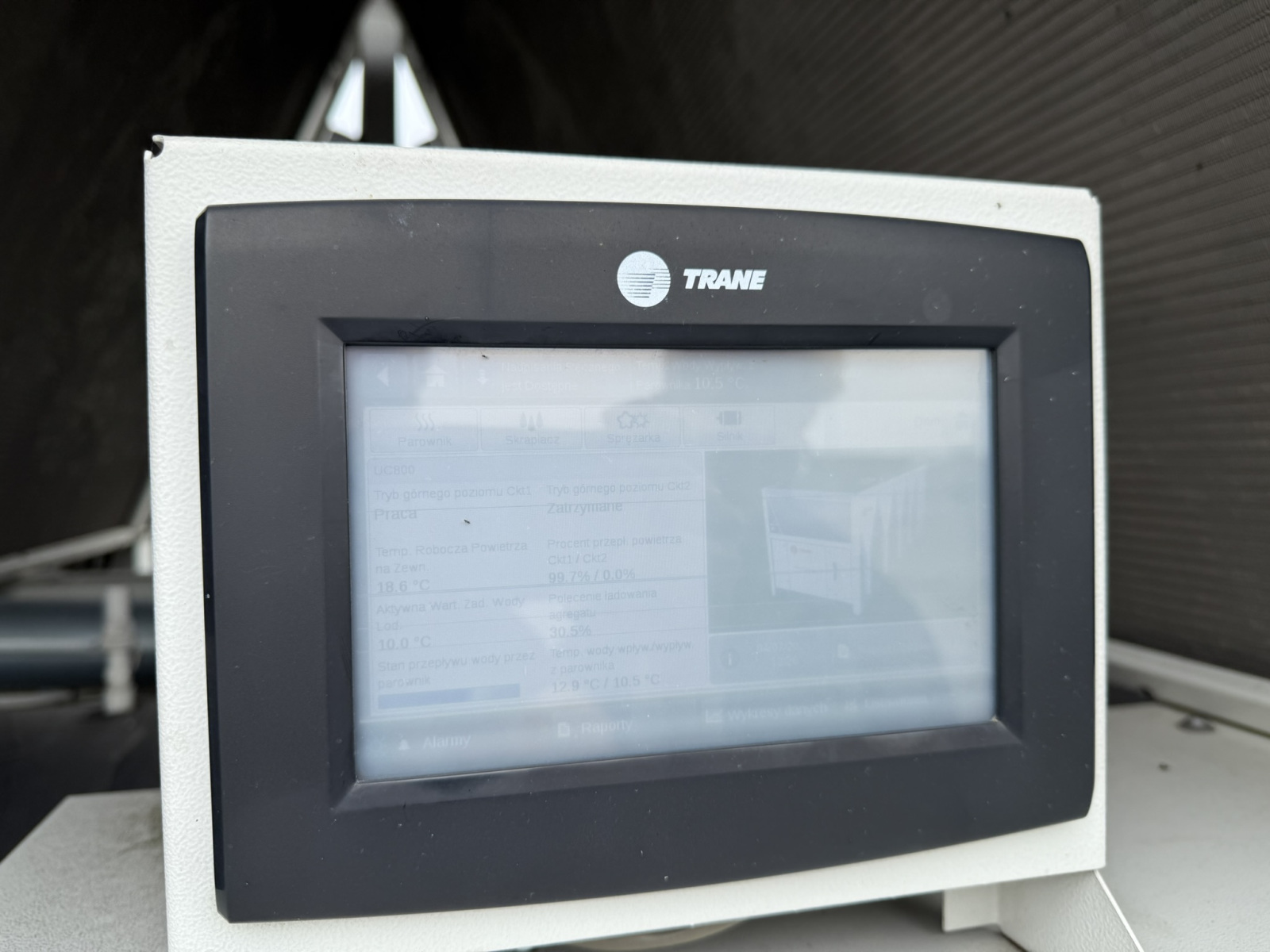

- Regulacja automatyki, nastaw EEV, falowników pomp oraz krzywych pracy free cooling.

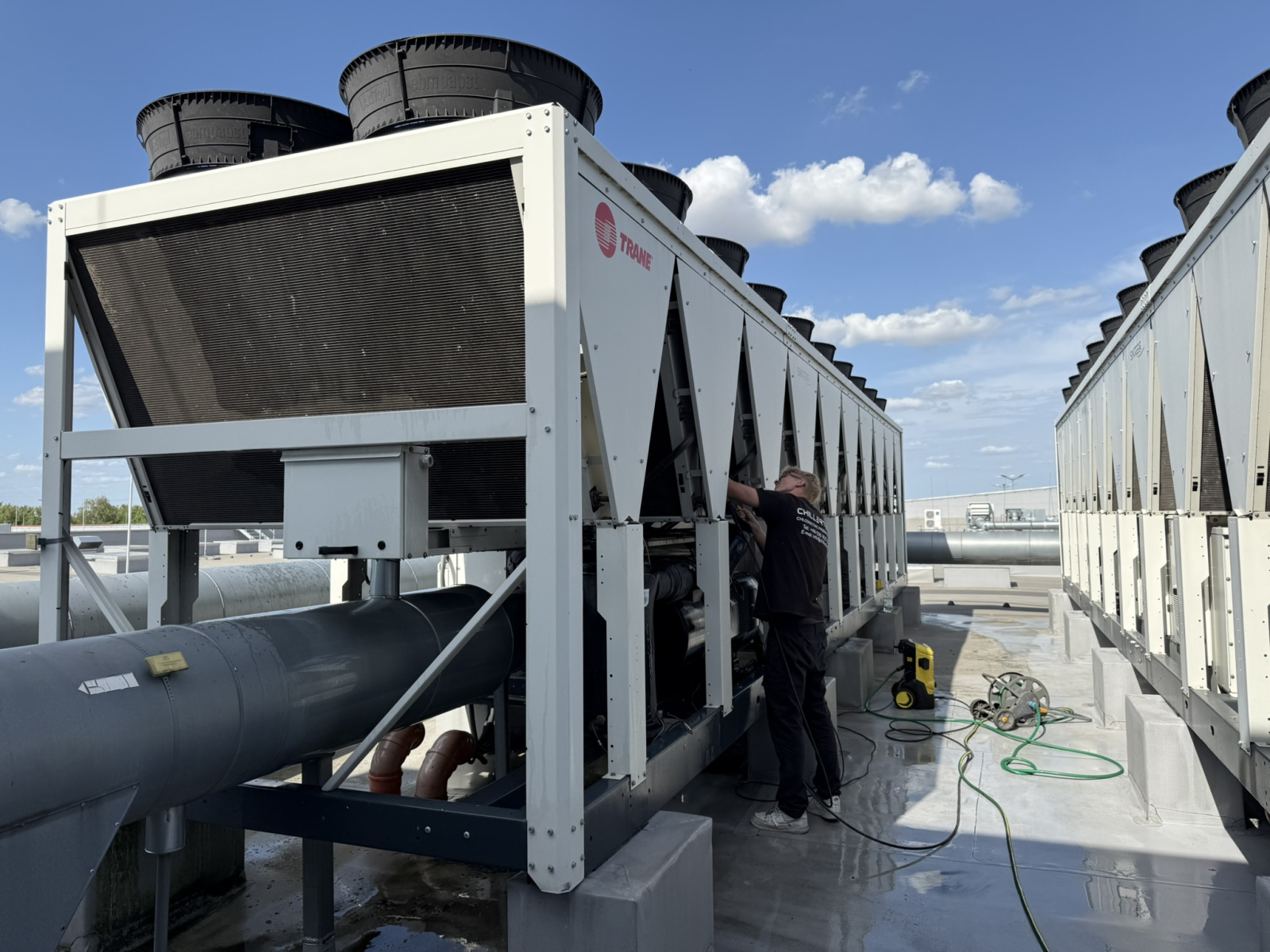

- Czyszczenie wymienników, lamel skraplaczy oraz weryfikacja drożności tac kondensatu.
W rezultacie klient otrzymuje precyzyjny obraz instalacji, a nie ogólnikowe potwierdzenie sprawności. Każda nieprawidłowość trafia do raportu wraz ze skutkiem energetycznym oraz propozycją działania korygującego.
Diagnostyka pomiarowa kontra przegląd wizualny
Tradycyjny przegląd opiera się na obchodzie i kontroli wzrokowej. Tymczasem nowoczesna obsługa techniczna układów HVAC korzysta z mierników klampowych, manometrów cyfrowych, kamer termowizyjnych oraz logerów temperatury i wilgotności. Dzięki temu wykrywamy problemy niewidoczne gołym okiem, takie jak nierównowaga hydrauliczna, lokalne strefy przegrzewania w serwerowni czy postępujące zabrudzenie wymiennika.
Kamera termowizyjna ujawnia rozkład temperatury na płaszczu sprężarki, a logery rejestrują profil obciążenia w cyklu dobowym. W konsekwencji zalecenia opieramy na faktycznym zachowaniu instalacji w warunkach eksploatacyjnych, nie na pojedynczym pomiarze chwilowym.
Najczęstsze problemy ujawniane podczas przeglądów technicznych instalacji
W codziennej praktyce serwisowej powtarzają się zbliżone scenariusze. Większość z nich rozwija się powoli i przez długi czas pozostaje niezauważona przez służby utrzymania ruchu. Jednak każdy z nich prowadzi do wzrostu zużycia energii lub do awarii.
- Niedoładowanie czynnika chłodniczego, prowadzące do spadku COP i przedwczesnego zużycia sprężarki.

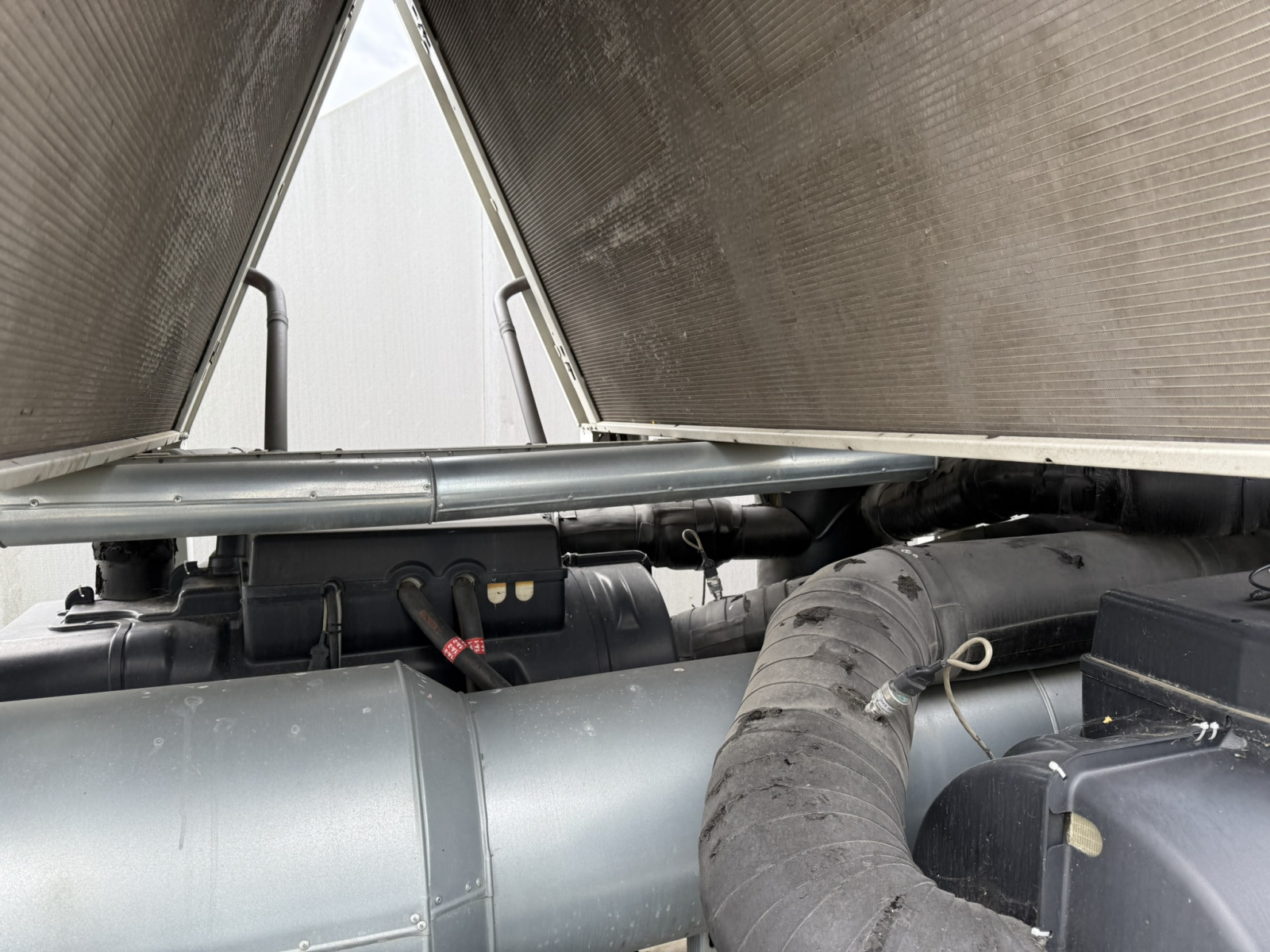

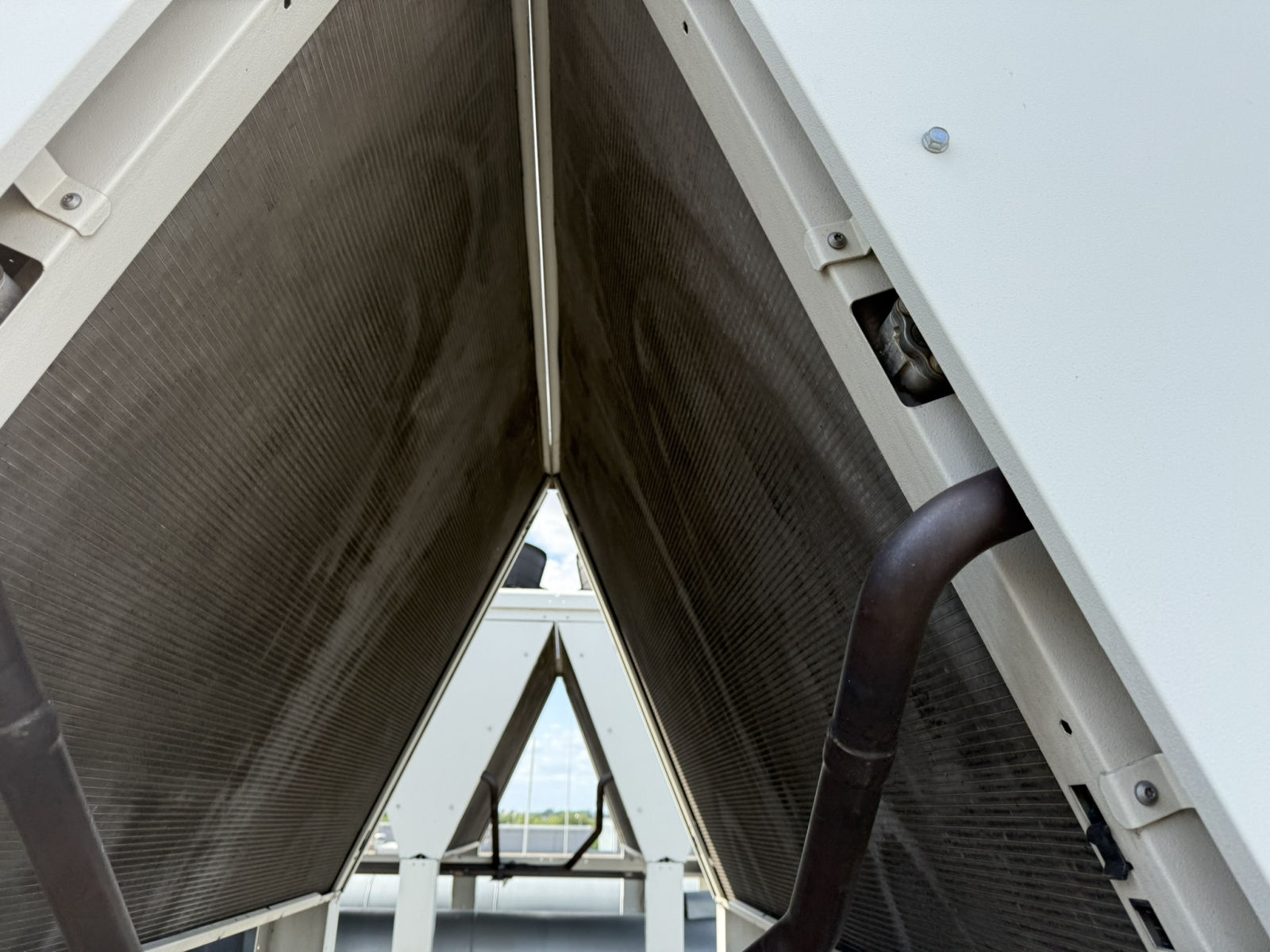

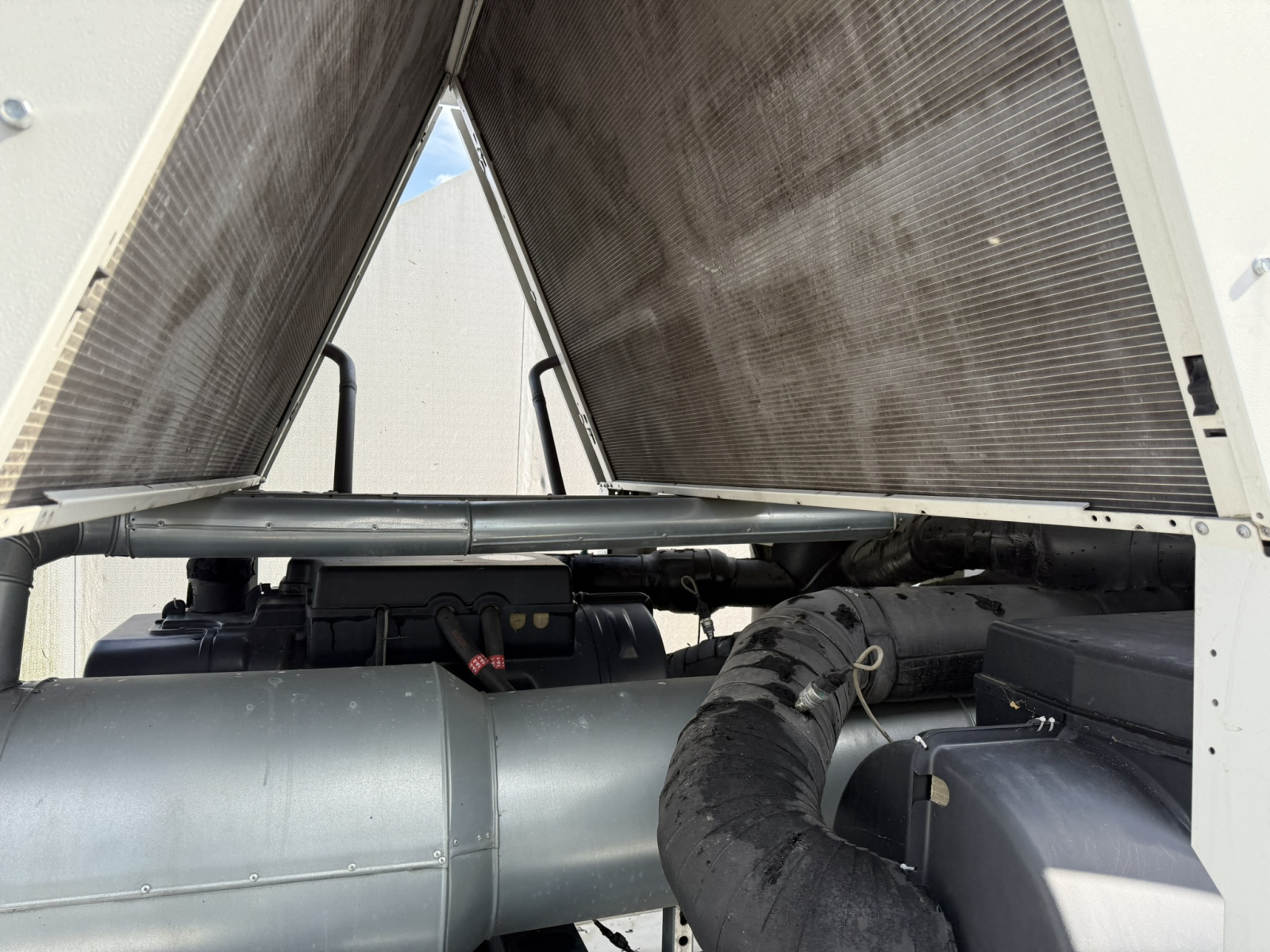

- Zabrudzone skraplacze oraz lamele dry coolerów, podnoszące ciśnienie tłoczenia i temperaturę pracy.
- Nierównowaga hydrauliczna obiegu wody lodowej, powodująca nieefektywną dystrybucję chłodu między odbiornikami.
- Rozregulowane nastawy automatyki po nieuzgodnionych ingerencjach personelu zakładu.

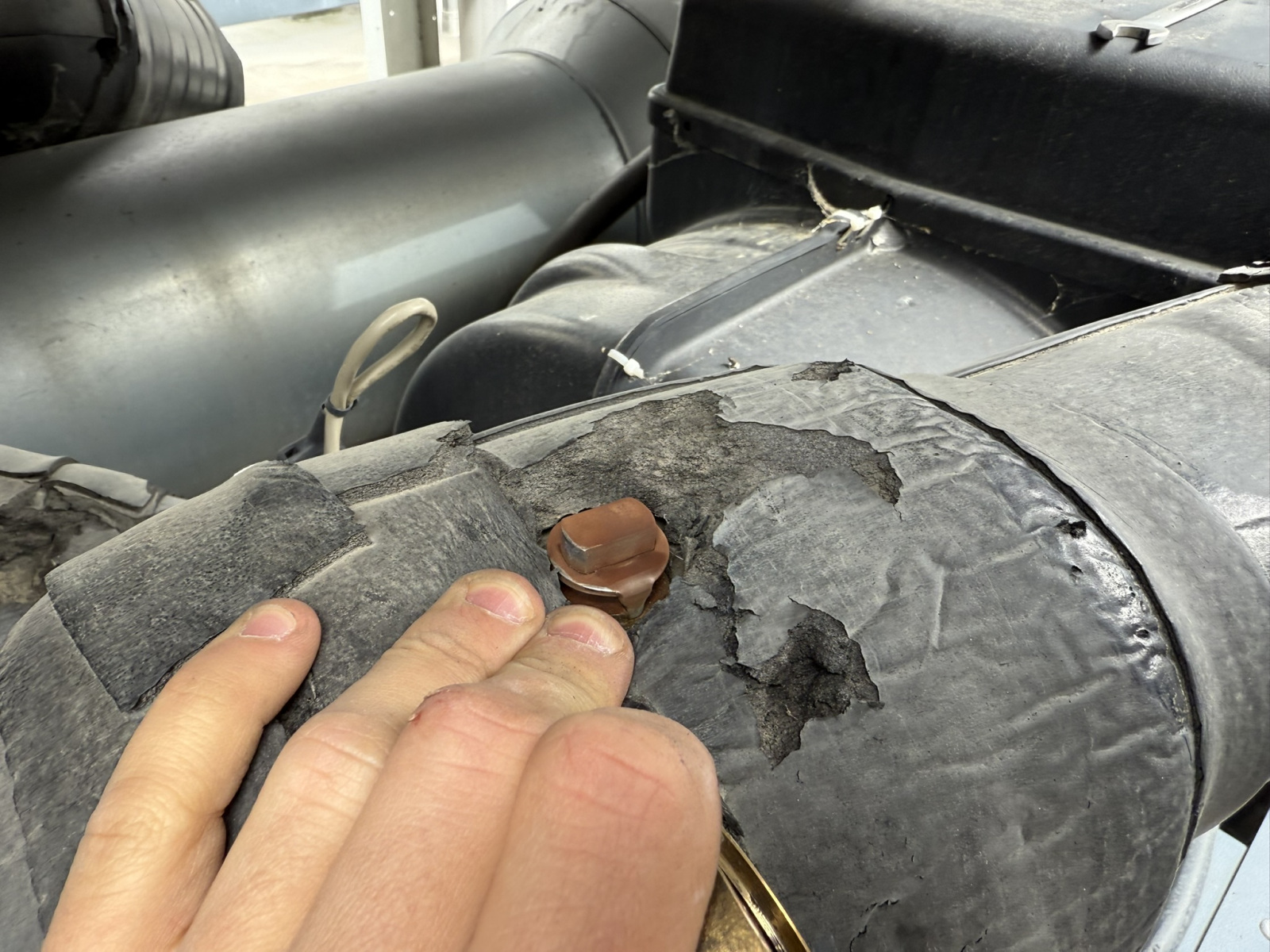

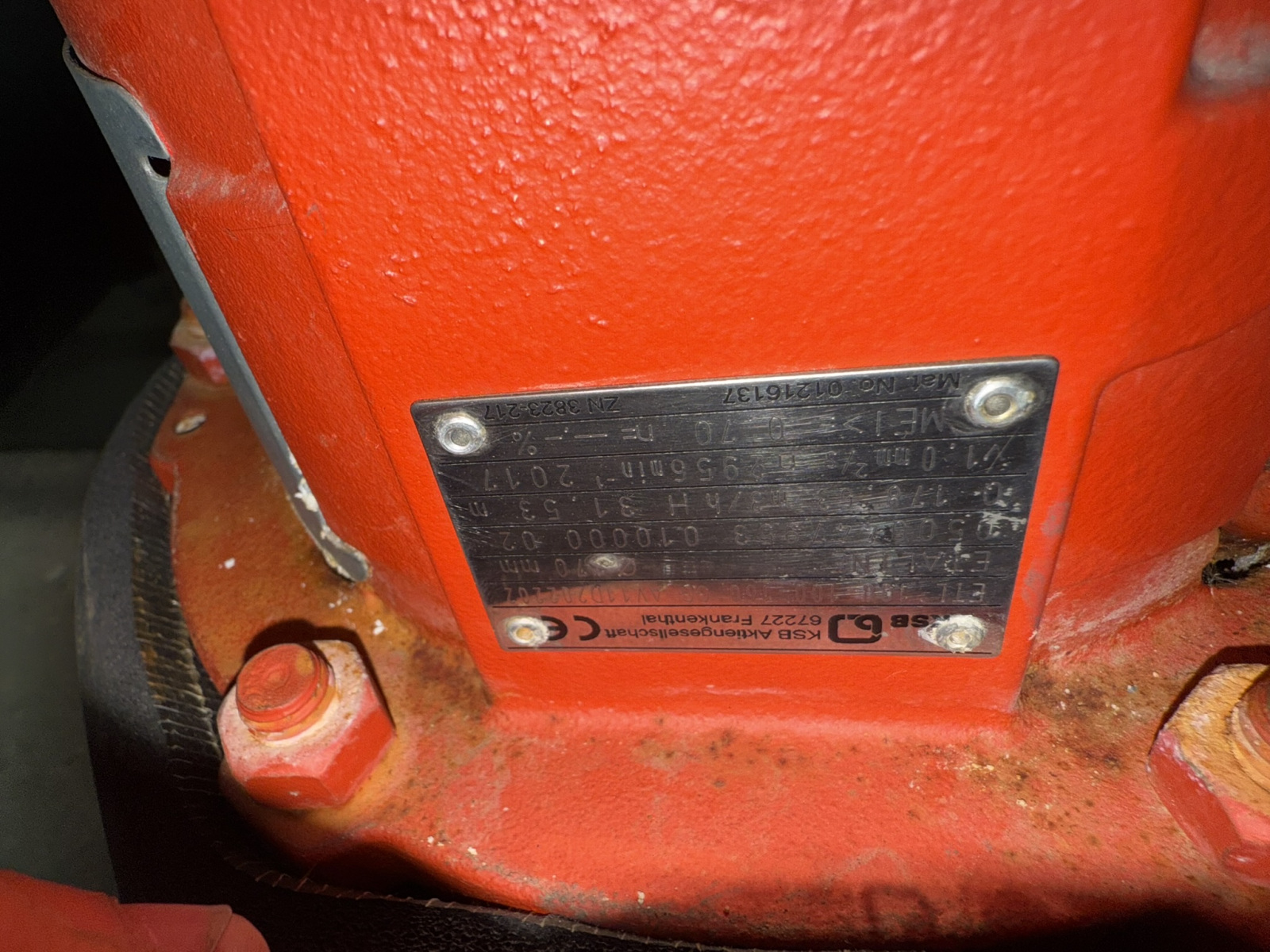

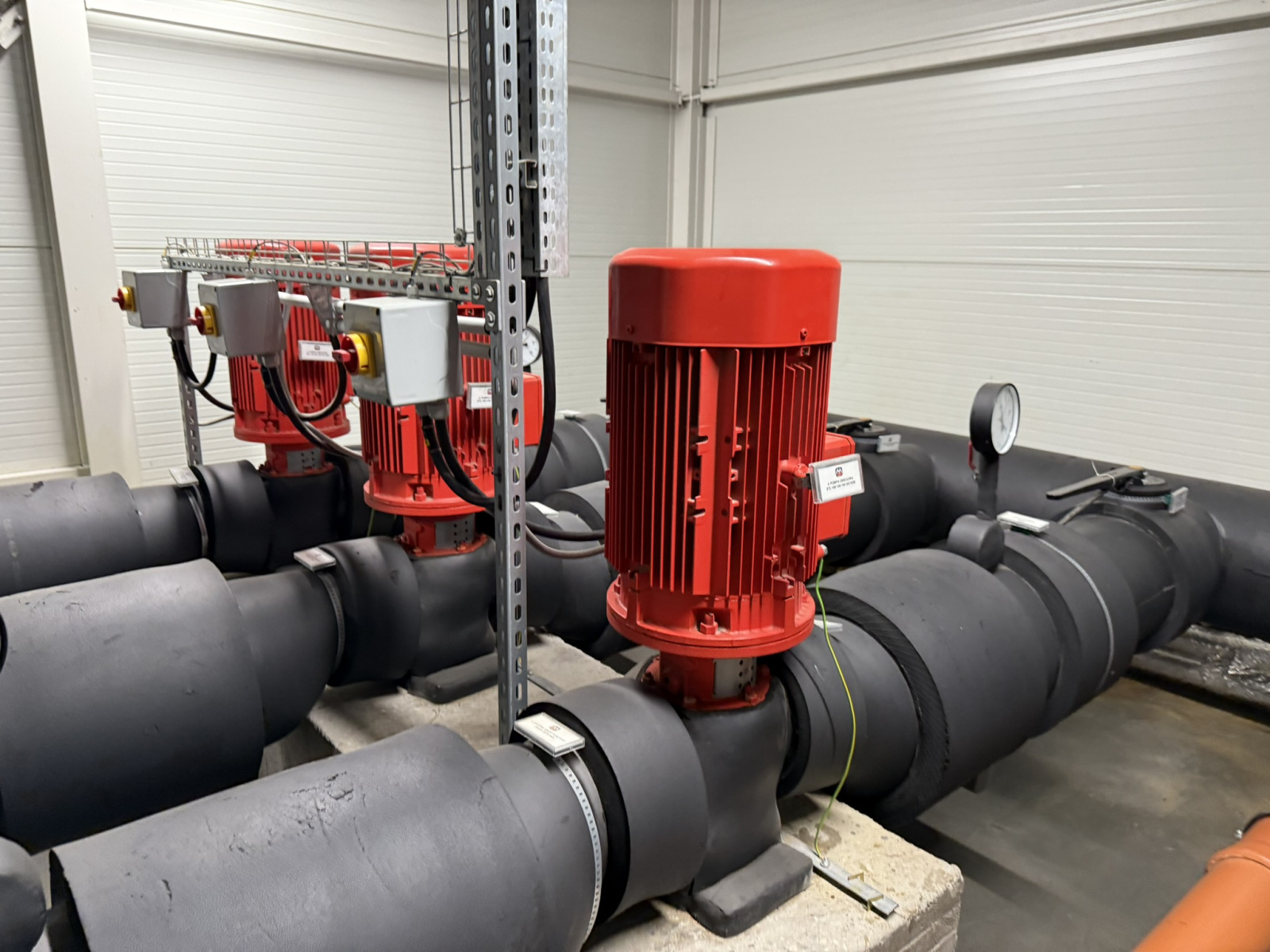

- Zużyte uszczelnienia pomp obiegowych, generujące ubytki glikolu oraz powolny spadek ciśnienia statycznego.
- Zatkane filtry siatkowe i osadniki, zwiększające opory przepływu oraz obciążenie pomp.
Każdy z powyższych problemów ma mierzalny ślad w danych. Dlatego prewencyjny audyt techniczny instalacji HVAC spłaca się szybciej niż reakcyjna naprawa po awarii.
Plan przeglądów technicznych dopasowany do profilu obciążenia
Nie istnieje jeden uniwersalny harmonogram dla wszystkich obiektów. Częstotliwość obsługi technicznej urządzeń HVAC zależy bowiem od gęstości mocy, wymaganej dyspozycyjności oraz krytyczności procesu. Inny rytm obowiązuje w serwerowni z redundancją N plus 1, a inny w hali produkcyjnej z chłodnictwem procesowym.
Standardem dla obiektów krytycznych są kwartalne przeglądy pomiarowe oraz półroczne audyty pełne. Natomiast w halach przemysłowych zwykle wystarczają dwa pełne przeglądy w roku, uzupełnione o monitoring zdalny. Ponadto rozporządzenie F-gaz narzuca obowiązkowe kontrole szczelności, których częstotliwość zależy od ładunku CO2 ekwiwalentnego.
Wytyczne dotyczące minimalnych zakresów inspekcji znajdziesz w opracowaniach międzynarodowej organizacji ASHRAE poświęconej standardom HVAC, a my dopasowujemy plan przeglądów technicznych instalacji do realnych warunków eksploatacyjnych klienta.
Modernizacja etapowa zamiast wymiany na siłę
Wieloletnia eksploatacja prowadzi do utraty sprawności komponentów, jednak całkowita wymiana układu rzadko jest uzasadniona ekonomicznie. W zamian proponujemy modernizację etapową opartą na danych pomiarowych. Najpierw identyfikujemy element o najgorszym stosunku zużycia energii do efektu chłodniczego, a następnie planujemy jego wymianę w pierwszej kolejności.

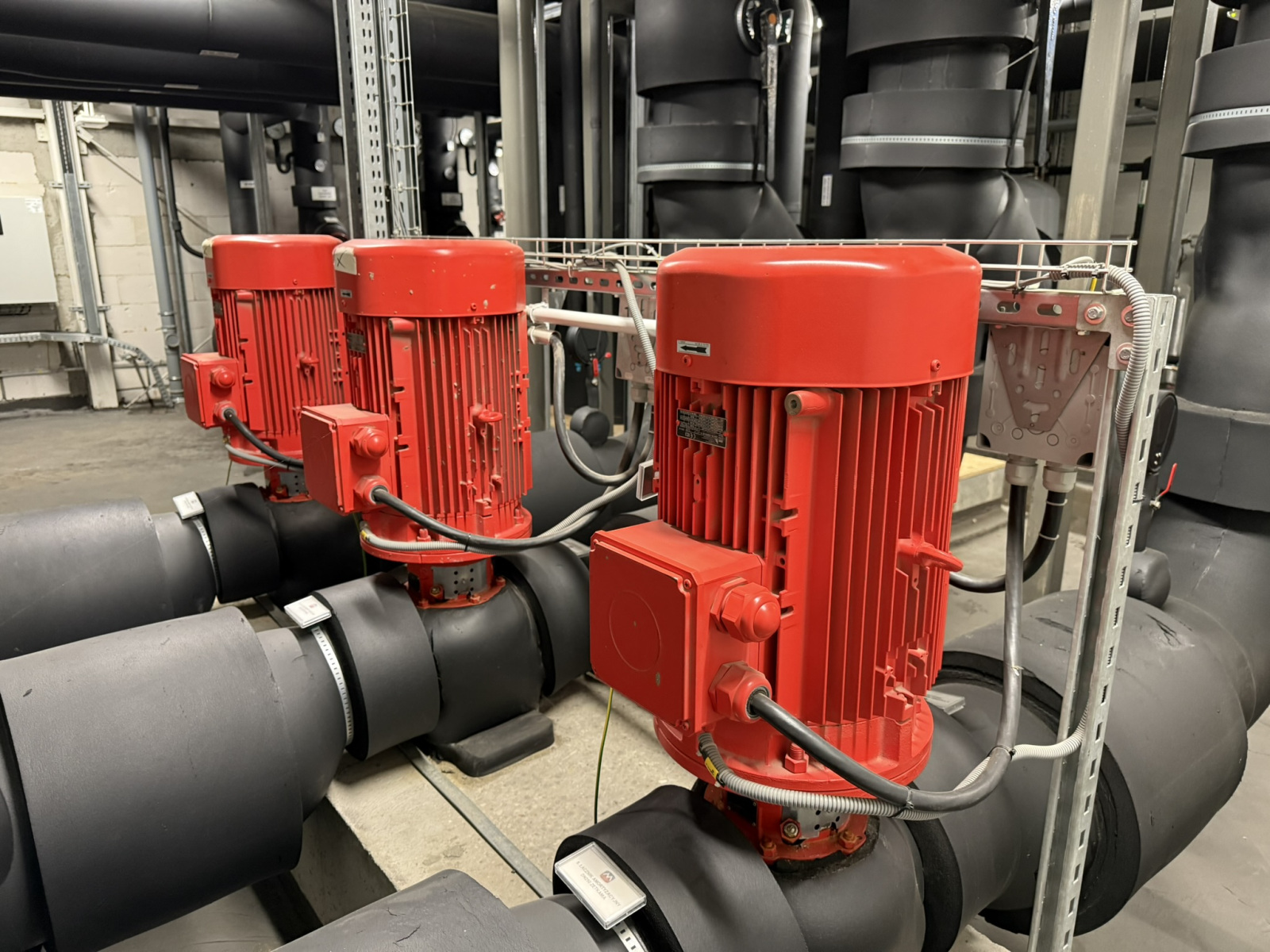

Typowe scenariusze obejmują wymianę pomp obiegowych na modele z falownikiem, dodanie modułu free cooling do istniejącego chillera, retrofit czynnika na niższy GWP oraz integrację klimatyzacji precyzyjnej w serwerowni z systemem BMS. W konsekwencji uzyskujesz wymierną redukcję kosztów eksploatacji bez kapitałochłonnej inwestycji.
Redundancja i scenariusze awaryjne w obiektach krytycznych
W centrach danych oraz procesach ciągłych obsługa techniczna urządzeń HVAC obejmuje także weryfikację scenariuszy awaryjnych. Sprawdzamy, czy układ rzeczywiście utrzyma parametry po wyłączeniu jednego chillera, czy chłodzenie awaryjne wystartuje w zakładanym czasie oraz czy bypass wodny pracuje zgodnie z projektem.
Symulacja awaryjna ujawnia luki, których standardowy przegląd nigdy nie pokaże. Co więcej, regularne testy pozwalają aktualizować plan modernizacji instalacji wody lodowej w miarę wzrostu mocy odbiorników IT lub technologicznych.
Najczęstsze pytania o obsługę techniczną urządzeń HVAC
Jak często należy wykonywać przeglądy techniczne instalacji HVAC?
Częstotliwość przeglądów zależy od typu obiektu oraz ładunku czynnika chłodniczego. W obiektach krytycznych, takich jak serwerownie, stosujemy przeglądy kwartalne. Natomiast w halach produkcyjnych standardem są dwa pełne przeglądy rocznie. Niezależnie od harmonogramu rozporządzenie F-gaz nakłada osobne terminy kontroli szczelności, zależne od CO2 ekwiwalentnego instalacji.
Czym różni się przegląd pomiarowy od standardowej konserwacji urządzeń HVAC?
Standardowa konserwacja obejmuje wymianę filtrów, czyszczenie i kontrolę wzrokową. Przegląd pomiarowy idzie znacznie dalej, ponieważ rejestruje rzeczywiste parametry pracy i porównuje je z wartościami projektowymi. Dzięki temu raport pokazuje konkretne odchylenia, a nie tylko listę czynności. W rezultacie klient otrzymuje plan działań naprawczych poparty danymi.
Czy obsługa techniczna urządzeń HVAC obejmuje monitoring zdalny?

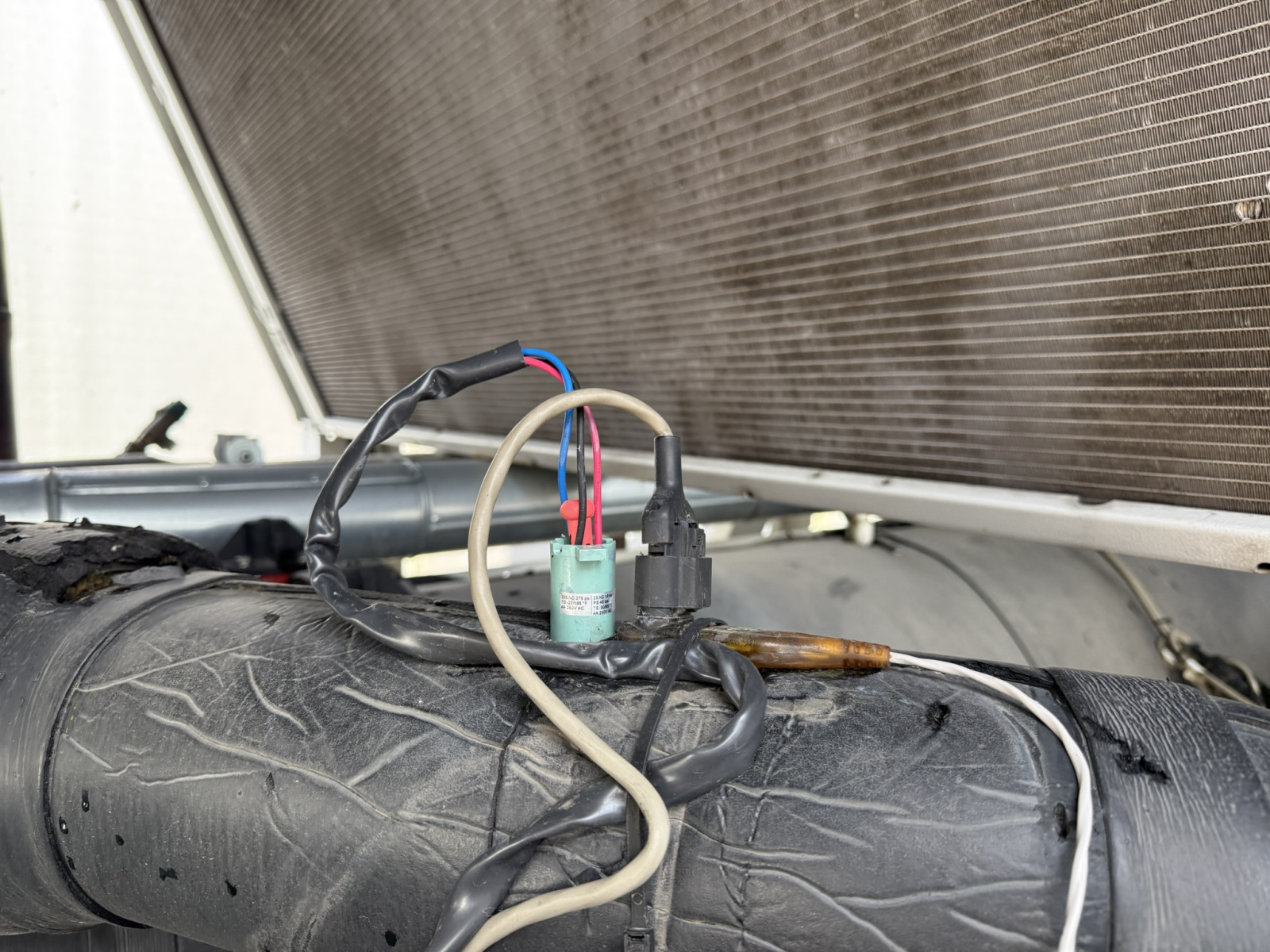

Tak, w obiektach o wysokiej krytyczności wdrażamy monitoring parametrów w trybie ciągłym. Logery rejestrują temperatury, ciśnienia oraz pobór mocy, a alarmy informują serwis o przekroczeniach. Dzięki temu reagujemy zanim parametr opuści zakres dopuszczalny, co znacząco redukuje ryzyko nieplanowanego przestoju.
Co zawiera raport po przeglądzie technicznym?
Raport opisuje stan każdego mierzonego parametru, listę wykrytych odchyleń, ocenę ryzyka oraz rekomendacje techniczne wraz z priorytetem. Ponadto zawiera dokumentację fotograficzną, wpisy do bazy CRO oraz sugerowany harmonogram kolejnych działań. Dokument służy zarówno utrzymaniu ruchu, jak i raportowaniu wewnętrznemu.
Podsumowanie i dalsze kroki
Profesjonalna obsługa techniczna urządzeń HVAC opiera się na pomiarach, danych historycznych oraz scenariuszach awaryjnych, nie na ogólnym wrażeniu sprawności. Takie podejście chroni proces produkcyjny, ogranicza zużycie energii i wydłuża żywotność komponentów. Co więcej, daje obiektywną podstawę do planowania modernizacji etapowej.
Jeżeli chcesz uzyskać precyzyjny obraz swojej instalacji, zamów audyt pomiarowy ColdWay. Skontaktuj się z naszym działem technicznym pod numerem +48 501 179 381 lub +48 536 577 385, a także przez e-mail info@coldway.pl. Po krótkiej rozmowie ustalimy zakres przeglądu oraz czas realizacji w Twoim obiekcie.
