Instalacje hydrauliczne w układach wody lodowej: fundament wydajnego chłodzenia
Instalacje hydrauliczne w układach wody lodowej to sieć rurociągów, pomp obiegowych i armatury regulacyjnej, która transportuje schłodzony nośnik ciepła od agregatu do odbiorników, a o jej jakości decyduje nie sam montaż, lecz stabilność przepływów i różnicy temperatur ΔT. Poprawnie wykonana instalacja przenosi pełną moc projektową do odbiornika. Wykonana bez pomiaru parametrów, traci część tej mocy, zanim chłód dotrze na miejsce. Dlatego oceniamy instalacje hydrauliczne nie po wyglądzie połączeń, ale po realnym bilansie cieplnym całego układu. W serwerowniach i halach produkcyjnych ta różnica decyduje o tym, czy klimatyzacja precyzyjna utrzyma temperaturę podczas szczytowego obciążenia.
Co składa się na instalację hydrauliczną układu chłodzenia?
Instalacja hydrauliczna układu wody lodowej łączy kilka grup elementów, z których każdy wpływa na końcowy przepływ i spadek ciśnienia:
- rurociągi rozprowadzające schłodzony nośnik, dobrane średnicą do wymaganego przepływu

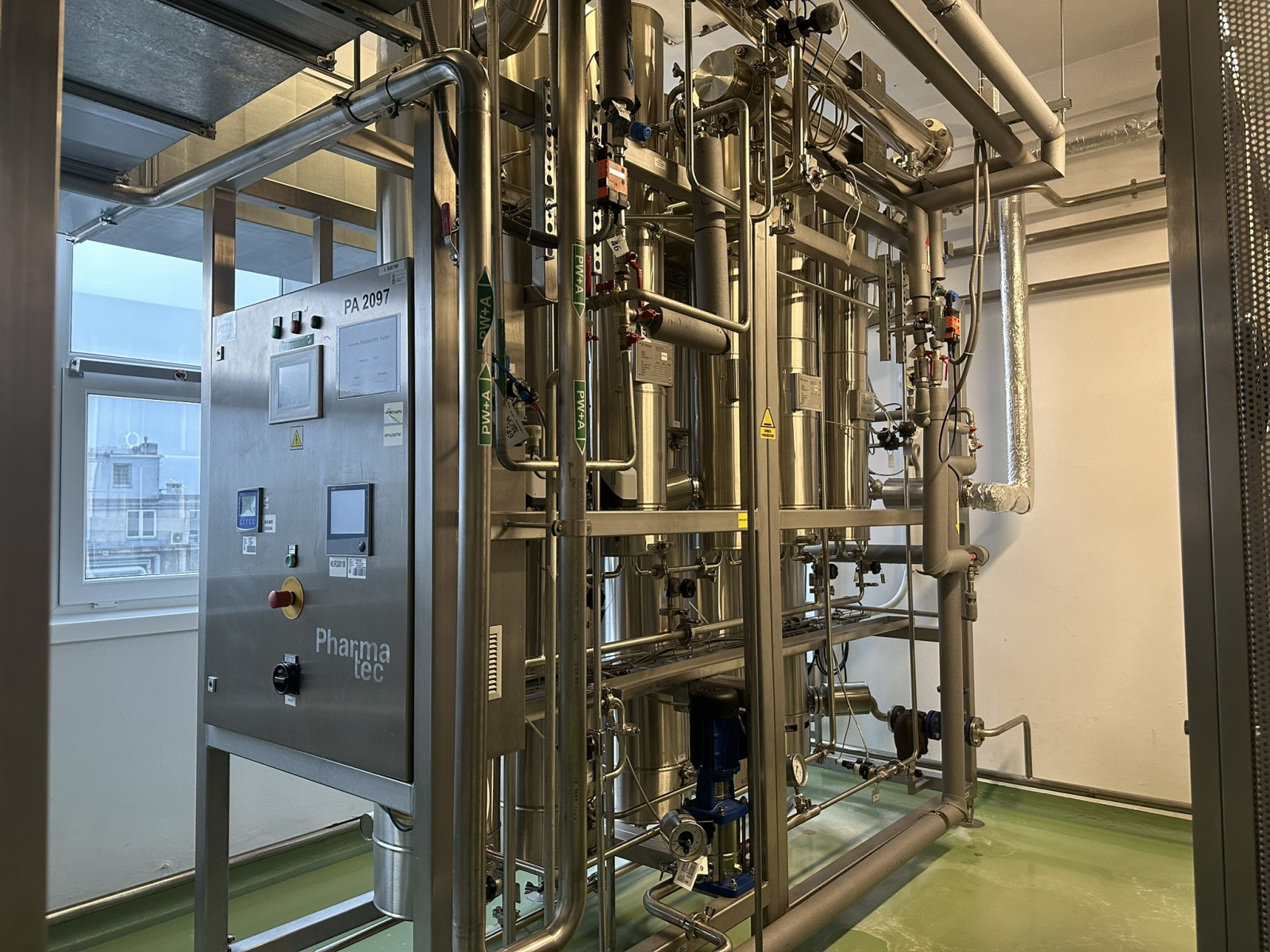

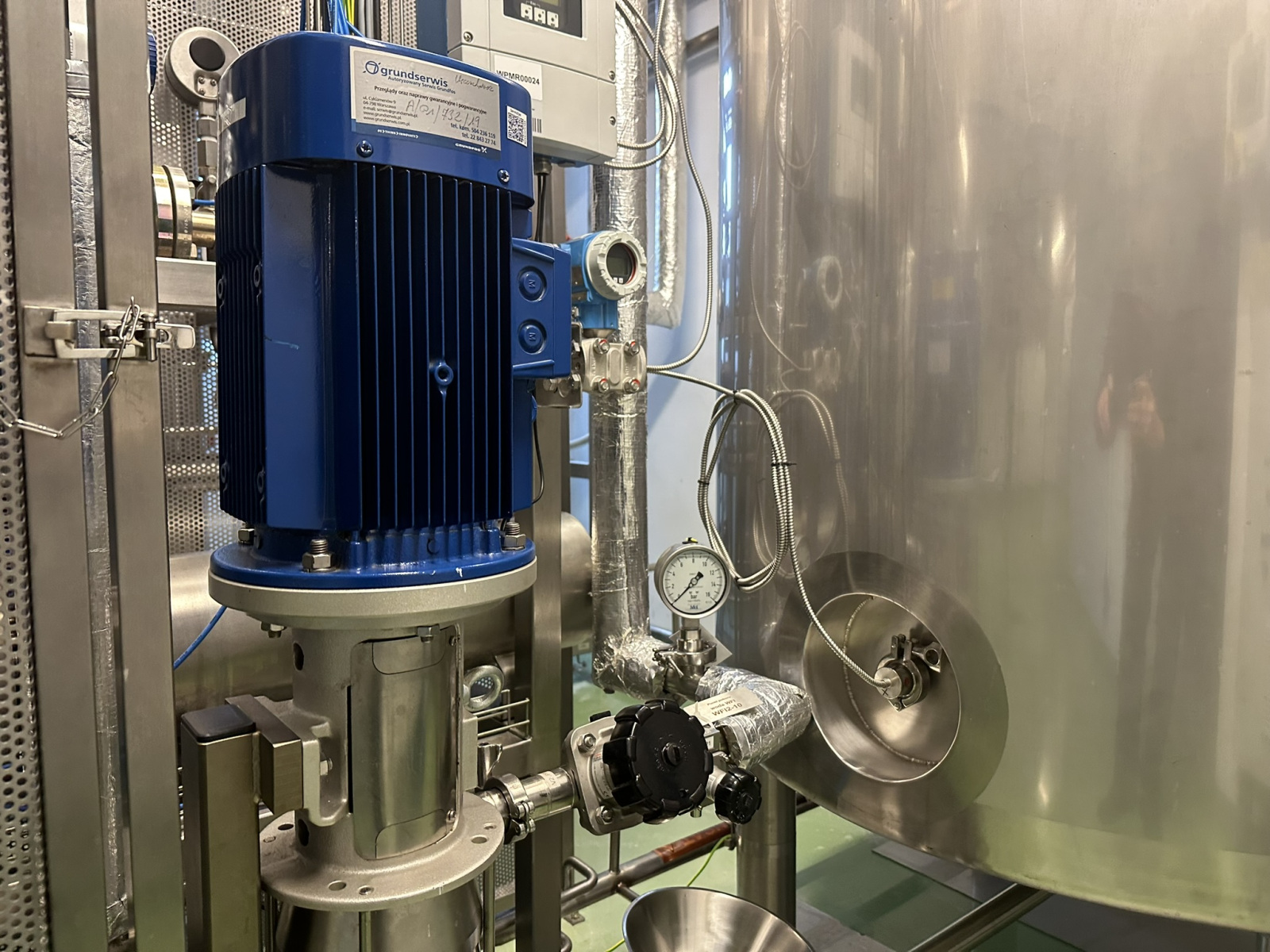

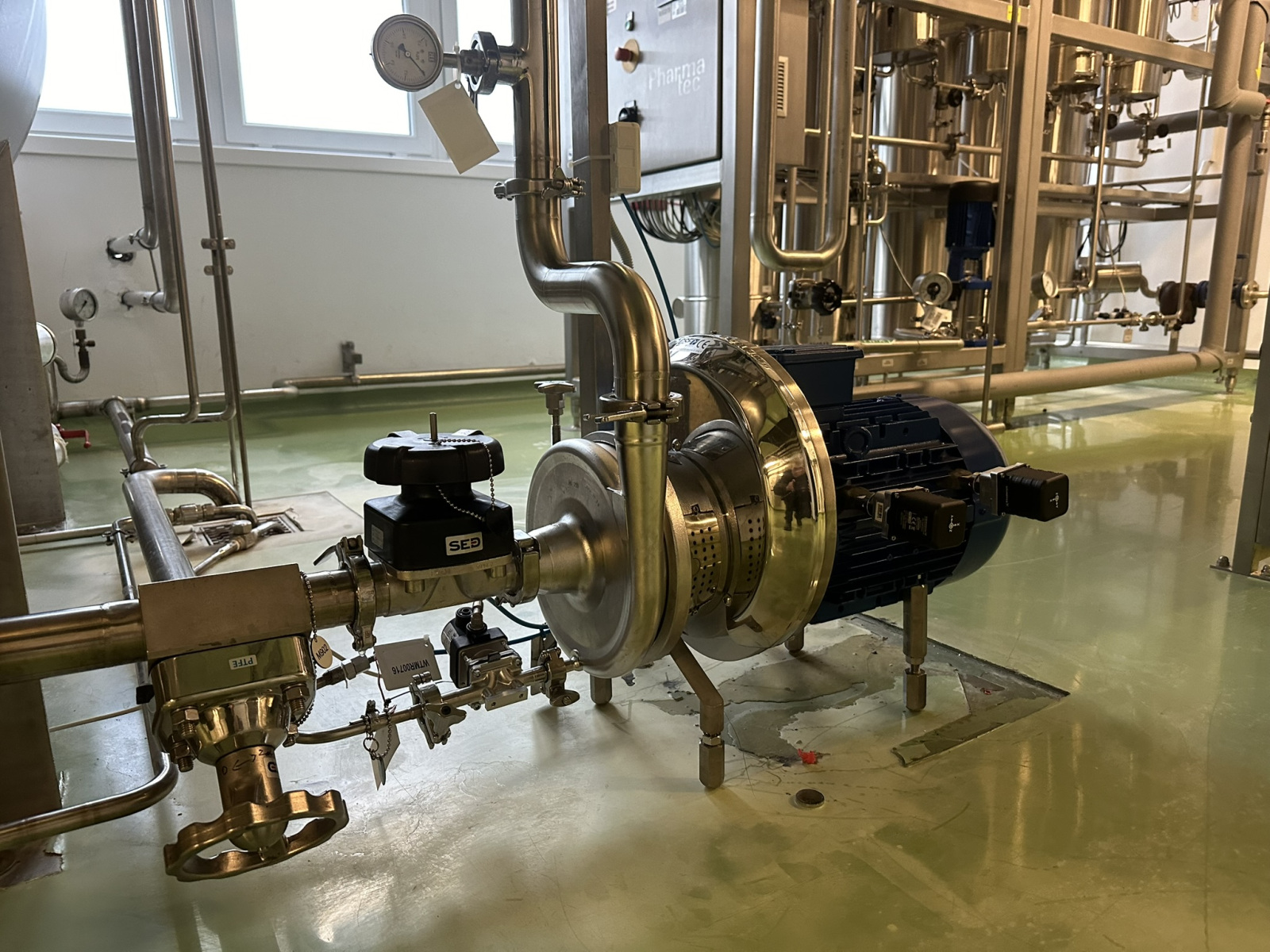

- pompy obiegowe, które pokrywają opory hydrauliczne całej pętli

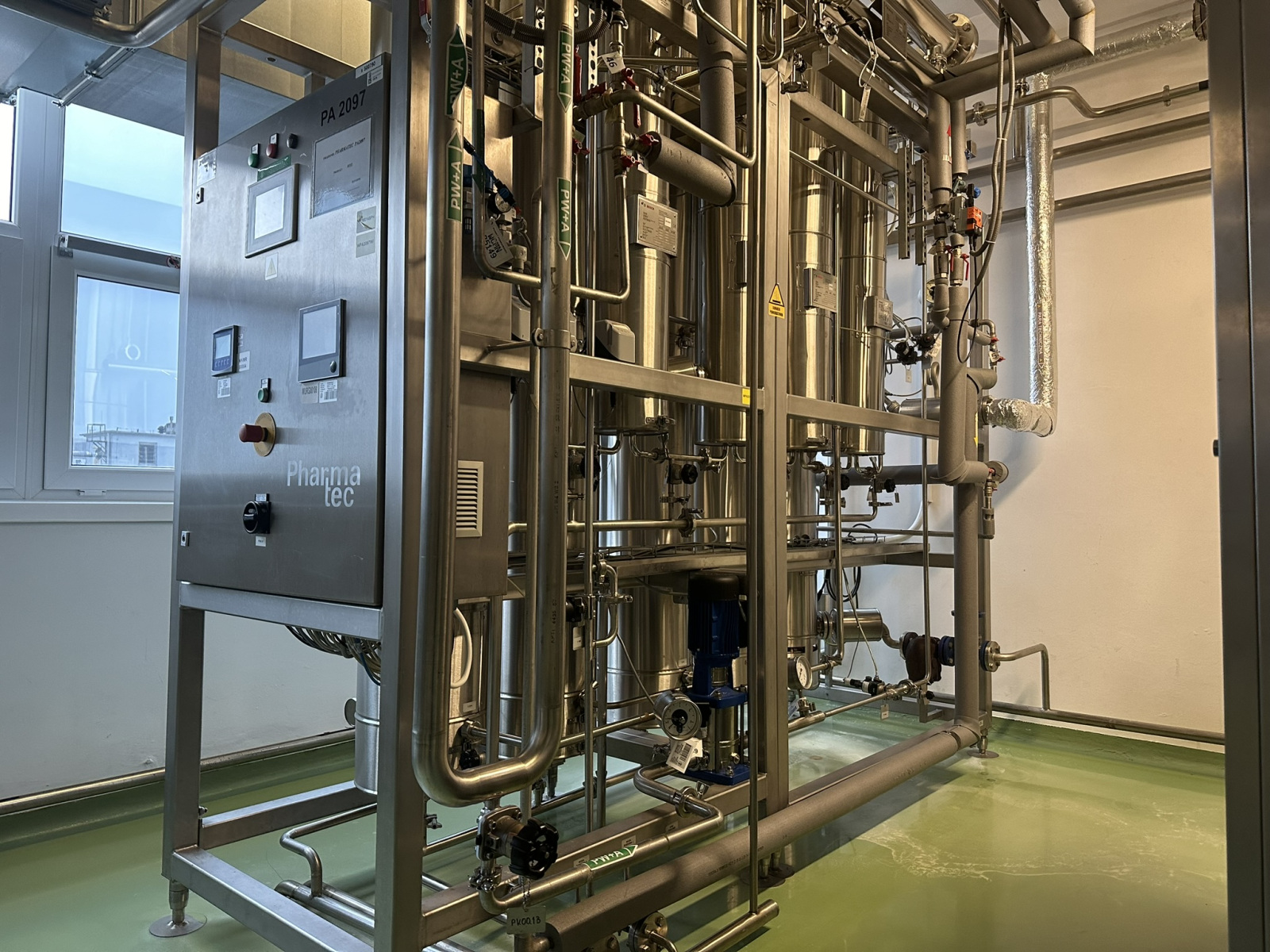

- armatura regulacyjna i odcinająca, czyli zawory równoważące, zwrotne oraz zabezpieczające

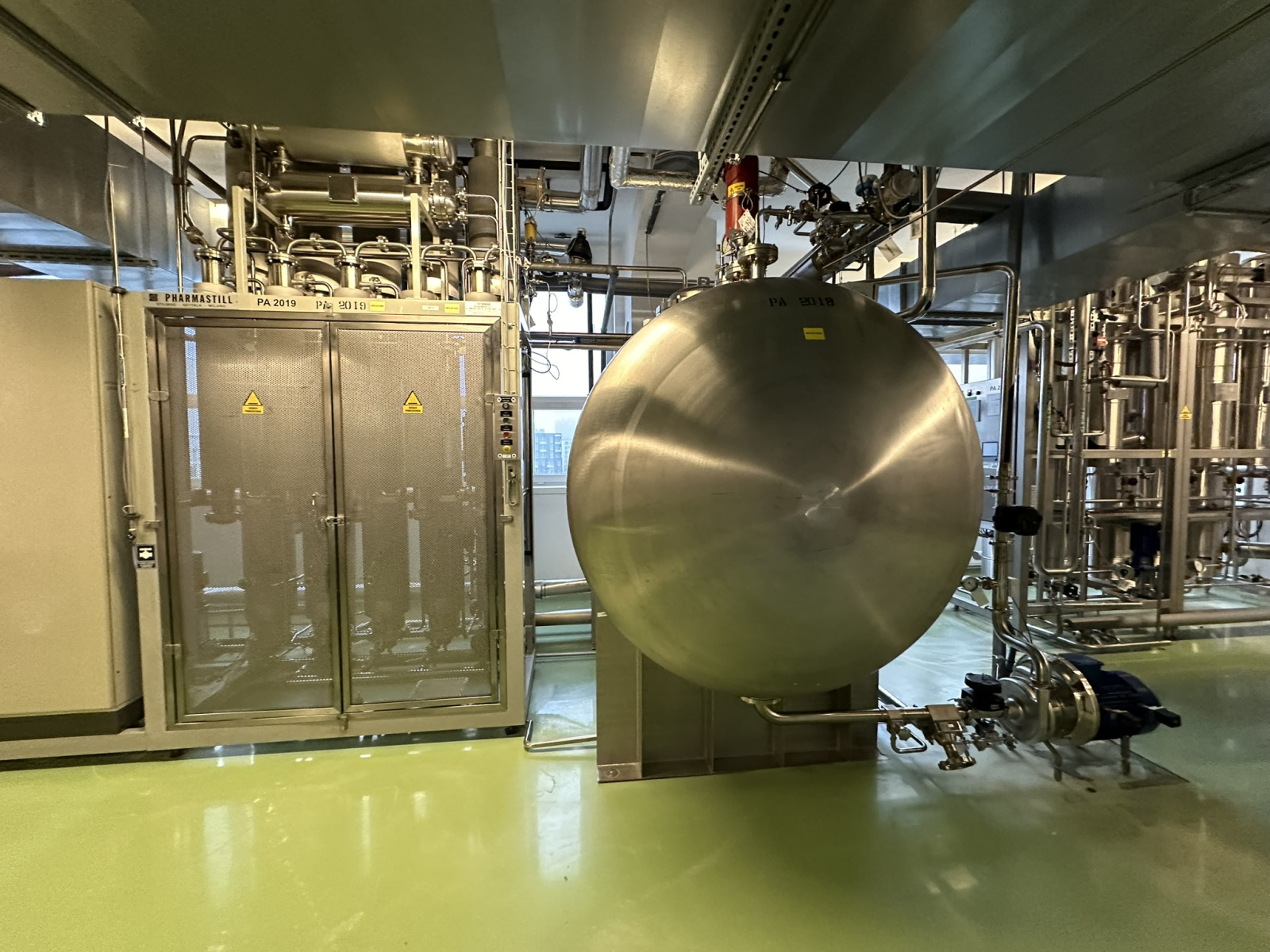

- bufory i naczynia wzbiorcze stabilizujące ciśnienie i temperaturę
- wymienniki ciepła oraz punkty pomiarowe ciśnienia i temperatury
Każdy z tych elementów wprowadza opór. Suma oporów wyznacza punkt pracy pompy. Gdy dobór pominie ten bilans, pompa pracuje poza optimum, a zużycie energii rośnie bez wzrostu mocy chłodniczej.
Dlaczego poprawny montaż rurociągów to dopiero połowa zadania?
Montaż rurociągów, który wygląda na bezbłędny, potrafi nie dostarczać projektowanej mocy. Powód leży w hydraulice, nie w jakości samych połączeń. W praktyce obserwujemy układy, w których odbiorniki najbliżej pompy odbierają nadmiar przepływu, natomiast najdalsze pozostają niedożywione. Skutkiem jest spadek różnicy temperatur ΔT na całym obiegu. Woda wraca do agregatu zbyt ciepła lub zbyt zimna, dlatego sterowanie reaguje cyklicznym przeciążaniem sprężarek.
Z perspektywy inżyniera pomiarowego problem nie tkwi w mocy źródła, lecz w rozkładzie przepływów. Dobór pompy obiegowej powinien wynikać z charakterystyki całego układu, a nie z mocy nominalnej, co potwierdzają wytyczne producentów pomp obiegowych jak Grundfos. Przewymiarowana pompa generuje hałas, drgania i erozję, a mimo to nie poprawia chłodzenia.
Najczęstsze objawy źle działającej instalacji hydraulicznej
Część problemów hydraulicznych klient zauważa sam, zanim wezwie serwis. Do najczęstszych objawów należą:
- różnice temperatury między pomieszczeniami mimo jednego źródła chłodu
- hałas i drgania rurociągów, sygnalizujące zbyt dużą prędkość przepływu lub kawitację pompy
- częste załączanie i wyłączanie sprężarek przy umiarkowanym obciążeniu
- rosnące zużycie energii bez wzrostu zapotrzebowania na chłód
- powtarzające się ubytki nośnika, wskazujące na nieszczelność połączeń
Każdy z tych objawów ma mierzalną przyczynę. Z tego powodu diagnostykę zaczynamy od odczytu ciśnień i temperatur w punktach charakterystycznych, a nie od wymiany komponentów w ciemno.
Regulacja przepływów i próby szczelności oparte na pomiarze

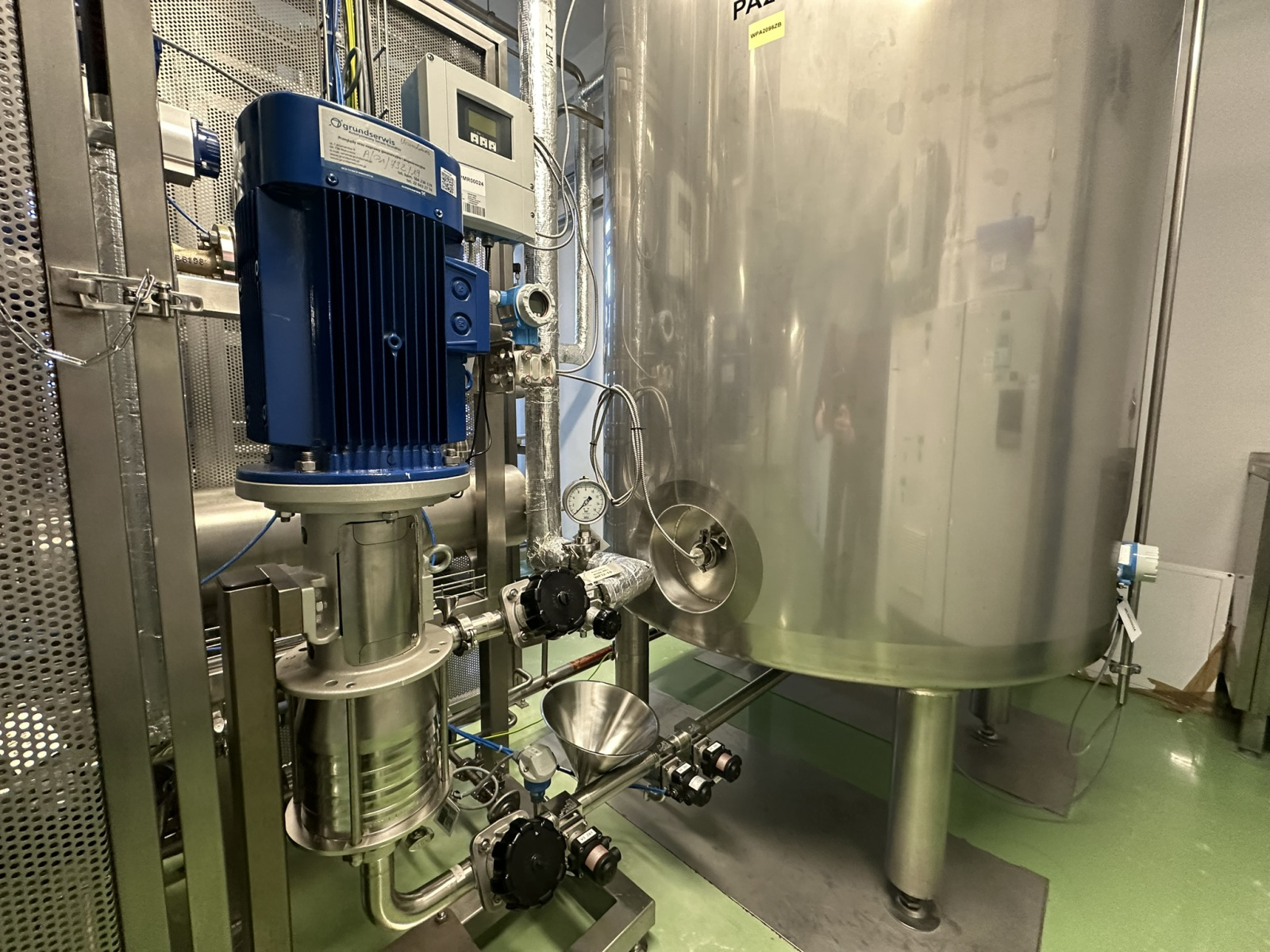

Równoważenie hydrauliczne polega na takim ustawieniu zaworów regulacyjnych, aby każdy odbiornik otrzymał projektowy przepływ. Bez pomiaru to ustawienie pozostaje zgadywaniem. Dlatego regulację przepływów prowadzimy z odczytem na zaworach równoważących, korygując rozdział nośnika do momentu, w którym ΔT odpowiada założeniom projektowym.
Próba szczelności potwierdza, że instalacja utrzyma ciśnienie robocze przed napełnieniem nośnikiem. Wykonujemy ją na sucho, ciśnieniem kontrolnym, z rejestracją spadku w czasie. Dopiero udokumentowany wynik pozwala przejść do napełnienia i regulacji. Jeśli układ traci moc mimo sprawnego agregatu, audyt techniczny instalacji hydraulicznej wskaże, gdzie ucieka wydajność.
Modernizacja instalacji hydraulicznej w czynnym obiekcie
Serwerownie i hale produkcyjne rzadko mogą sobie pozwolić na pełny przestój. Dlatego modernizację układów hydraulicznych prowadzimy etapowo, sekcja po sekcji, z zachowaniem redundancji chłodzenia. Najpierw przejmujemy obciążenie na sprawne gałęzie, następnie modernizujemy odcięty fragment instalacji.
Modernizację łączymy z wymaganiami, jakie stawia chłodzenie serwerowni i centrów danych, gdzie liczy się ciągłość pracy oraz stabilny profil obciążenia. Dobrze zaplanowana modernizacja instalacji wody lodowej ogranicza ryzyko przestoju i często pozwala włączyć free cooling tam, gdzie wcześniej był nieosiągalny.
Serwis i diagnostyka awarii instalacji hydraulicznej
Awaria hydrauliczna rzadko jest przypadkowa. Najczęściej narasta tygodniami w postaci drobnych objawów, które układ kompensuje aż do momentu przeciążenia. Dlatego pomiarowy serwis prewencyjny opiera się na okresowym odczycie spadków ciśnienia, przepływów oraz ΔT, ponieważ trend tych wartości ujawnia problem wcześniej niż awaryjne zatrzymanie. Dzięki temu wymianę lub korektę planujemy spokojnie, a nie pod presją przestoju produkcji.
Najczęstsze pytania o instalacje hydrauliczne
Czym różni się równoważenie hydrauliczne od zwykłego montażu instalacji?
Montaż instalacji łączy elementy w działający obieg, natomiast równoważenie hydrauliczne ustawia przepływ w każdej gałęzi na wartość projektową. Bez równoważenia odbiorniki bliżej pompy odbierają nadmiar nośnika, a dalsze pozostają niedożywione. W efekcie spada różnica temperatur ΔT i rośnie zużycie energii. Równoważenie wykonujemy na zaworach regulacyjnych z pomiarem przepływu i ciśnienia, dlatego jego wynik jest mierzalny, a nie szacowany.
Po czym poznać, że instalacja hydrauliczna jest źle wyregulowana?
Najczęstsze sygnały to różnice temperatury między pomieszczeniami przy jednym źródle chłodu, hałas rurociągów oraz częste załączanie sprężarek przy umiarkowanym obciążeniu. Dodatkowo rośnie zużycie energii bez wzrostu zapotrzebowania na chłód. Każdy z tych objawów ma mierzalną przyczynę w rozkładzie przepływów lub spadkach ciśnienia. Z tego powodu diagnostykę zaczynamy od odczytu parametrów w punktach charakterystycznych układu.
Czy próba szczelności jest konieczna przy każdej modernizacji?
Tak, próbę szczelności wykonujemy zawsze po ingerencji w rurociągi lub połączenia, zanim napełnimy układ nośnikiem. Sprawdza ona, czy instalacja utrzyma ciśnienie robocze, oraz ujawnia nieszczelności trudne do wykrycia po napełnieniu. Próbę prowadzimy na sucho, ciśnieniem kontrolnym, z rejestracją spadku w czasie. Dzięki temu modernizacja kończy się udokumentowanym wynikiem, a nie założeniem, że wszystko jest szczelne.
Jak długo trwa modernizacja instalacji hydraulicznej w czynnym obiekcie?
Czas zależy od zakresu prac i wymaganej redundancji chłodzenia. W obiektach, które nie mogą stanąć, prowadzimy modernizację etapowo, sekcja po sekcji, tak aby pozostała część układu pracowała dalej. Najpierw przejmujemy obciążenie na sprawne gałęzie, następnie modernizujemy odcięty fragment. Z tego powodu harmonogram ustalamy po audycie i pomiarze, ponieważ tylko realne parametry pozwalają zaplanować pracę bez przestoju.
Instalacje hydrauliczne, które realnie dostarczają moc
Sprawny agregat nie gwarantuje sprawnego chłodzenia. Decyduje hydraulika: rozkład przepływów, spadki ciśnienia oraz utrzymane ΔT. Dobrze zaprojektowana i wyregulowana instalacja przenosi pełną moc do odbiornika, ogranicza zużycie energii i stabilizuje pracę w szczycie obciążenia. Jeśli planujesz nową instalację, modernizację etapową lub audyt istniejącego układu, umów konsultację techniczną pod konkretne obciążenie. Zadzwoń: +48 501 179 381 lub +48 536 577 385, napisz: info@coldway.pl.
