Chłodziarki przemysłowe pod proces technologiczny
Chłodziarki przemysłowe to urządzenia chłodzące wodę lub roztwór glikolu, wykorzystywane do odbioru ciepła z procesów produkcyjnych, maszyn technologicznych oraz infrastruktury serwerowej. Pracują w trybie ciągłym, w zakresie mocy od kilku kilowatów do kilku megawatów, i decydują o stabilności parametrów technologicznych całego zakładu.
W praktyce inżynierskiej obserwujemy, że źle dobrana lub niezdiagnozowana chłodziarka bywa najczęstszym pojedynczym powodem przestojów linii produkcyjnych. Dlatego do tematu podchodzimy pomiarowo: liczymy bilans cieplny, mierzymy ΔT na wymiennikach, sprawdzamy spadki ciśnienia w hydraulice i dopiero wtedy proponujemy konfigurację urządzenia. Takie podejście odróżnia projekt techniczny od katalogowego zakupu.

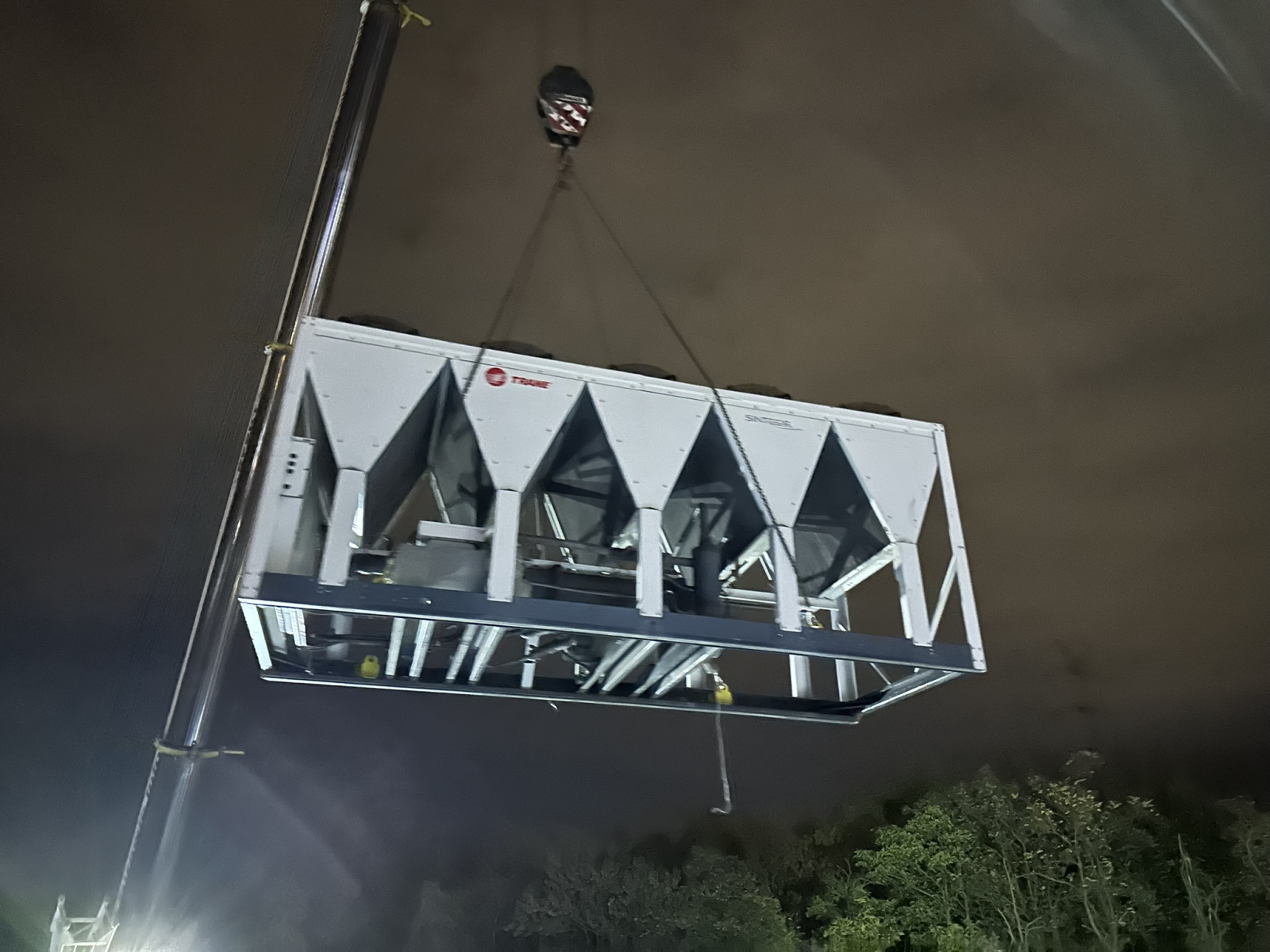

Jak działa chłodziarka przemysłowa – obieg i bilans cieplny
Każda chłodziarka przemysłowa realizuje obieg termodynamiczny złożony z czterech etapów: sprężania, skraplania, rozprężania oraz parowania. W parowaczu czynnik chłodniczy odbiera ciepło od wody technologicznej, a w skraplaczu oddaje je do otoczenia, czyli do powietrza lub do wody w chłodni wentylatorowej. Dzięki temu na wyjściu z parowacza utrzymywana jest zadana temperatura zasilania instalacji.
W tym kontekście pojawia się istotny parametr ΔT, czyli różnica temperatur między zasilaniem a powrotem. W większości procesów technologicznych ΔT przyjmuje wartości zwyczajowo od 4 do 7 K, natomiast w aplikacjach o dużej gęstości mocy bywa mniejsze. Spadek ΔT poniżej wartości projektowej zwykle wskazuje na zapowietrzoną lub niezrównoważoną hydraulicznie instalację, nie zaś na zbyt małą chłodziarkę.
Bilans cieplny nie kończy się jednak na samym agregacie. Wymiennik, bufor, zawory regulacyjne i pompy obiegowe tworzą jeden układ. W rezultacie błąd w jednym węźle hydraulicznym potrafi obniżyć rzeczywistą wydajność chłodniczą o kilkanaście procent względem nominalnej, bez zmiany odczytów na sterowniku urządzenia.
Dobór chłodziarki przemysłowej krok po kroku
Dobór chłodziarki przemysłowej nigdy nie zaczyna się od katalogu. Po pierwsze, określamy profil obciążenia: czy proces pracuje stale, czy cyklicznie, jaka jest wymagana temperatura zasilania i jak duża jest dopuszczalna oscylacja. Następnie weryfikujemy parametry medium oraz otoczenia.
Co musimy znać przed doborem agregatu wody lodowej
Aby projekt nie wymagał kosztownych przeróbek po uruchomieniu, kompletujemy następujące dane wejściowe:
- moc chłodniczą wymaganą przez proces, z marginesem na piki obciążenia oraz pracę przy obciążeniu częściowym
- temperaturę zasilania i powrotu wody lub roztworu glikolu oraz dopuszczalne ΔT
- maksymalną temperaturę otoczenia w miejscu instalacji skraplacza powietrznego
- profil pracy w cyklu dobowym i sezonowym oraz wymagania dotyczące redundancji
- opory hydrauliczne istniejącej lub projektowanej instalacji wody lodowej
- dostępne źródło zasilania elektrycznego oraz ograniczenia dotyczące hałasu
Na podstawie tych danych dobieramy sprężarkę, parowacz, skraplacz, a także elektroniczny zawór rozprężny i pompę obiegową. Co więcej, sprawdzamy zgodność konfiguracji z czynnikiem chłodniczym dozwolonym przez aktualne regulacje F-gazowe, w tym przepisy F-gas 2024/573. Wymagania techniczne i pomiarowe dla agregatów wody lodowej w Unii Europejskiej porządkuje między innymi europejskie stowarzyszenie branżowe Eurovent, prowadzące programy certyfikacji wydajności oraz klasy energetycznej.

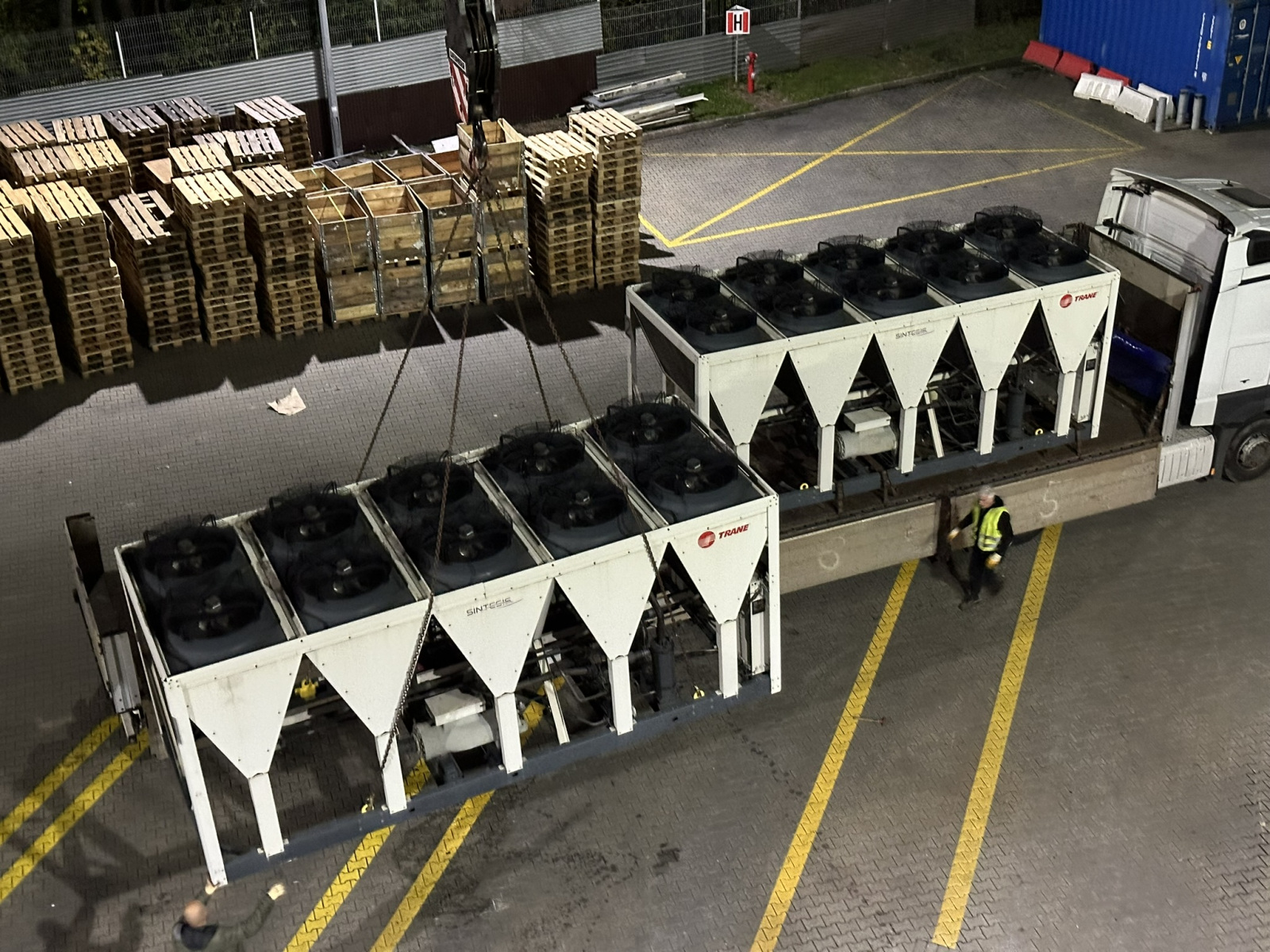

Chłodziarki przemysłowe w różnych gałęziach produkcji
Profil pracy chłodziarki przemysłowej jest pochodną branży. W przemyśle spożywczym dominują wymagania higieniczne oraz niskotemperaturowe, w farmaceutycznym – stabilność parametrów, w serwerowniach – gęstość mocy i redundancja, natomiast w obróbce mechanicznej – odporność na obciążenia udarowe.
Spożywczy, chemiczny, IT – różne wymagania, ta sama fizyka
W zakładach mleczarskich i przetwórni mięsa zasadnicza jest praca w obniżonej temperaturze zasilania, często z dodatkiem glikolu propylenowego. Z kolei w przemyśle chemicznym i farmaceutycznym dochodzi wymóg utrzymania wąskiego okna temperaturowego, ponieważ reakcje oraz krystalizacje są czułe na odchyłki. Dla centrów danych natomiast najważniejsze są ciągłość zasilania chłodniczego i scenariusz pracy w wysokiej temperaturze otoczenia, dlatego rośnie rola free coolingu oraz nadmiarowych torów.
Mimo różnic w aplikacjach fizyka procesu pozostaje wspólna. Dzięki temu doświadczenia z modernizacji jednego sektora przenoszą się na kolejne, pod warunkiem prawidłowo przeprowadzonego audytu obciążenia.
W praktyce projektowej widzimy, że największe oszczędności daje rzetelne policzenie bilansu cieplnego, a nie wymiana urządzeń na większe. Jeżeli ten etap budzi wątpliwości, rekomendujemy audyt techniczny instalacji wody lodowej, zanim sformułuje się specyfikację nowego chillera.
Typowe błędy eksploatacyjne w układach wody lodowej
Po wielu latach diagnostyki na zakładach przemysłowych w Polsce widać powtarzające się wzorce. Większość z nich nie wynika z wady samego urządzenia, lecz z błędów na styku układu hydraulicznego i automatyki. Poniższa lista to ranking według częstotliwości, z którą napotykamy je podczas audytów pomiarowych.
- zapowietrzona instalacja i brak prawidłowego odgazowania, czego skutkiem są spadki wydajności mimo poprawnych nastaw sterownika
- niedobalansowana hydraulika oraz zaślepione gałęzie, prowadzące do zwiększonej mocy pomp i lokalnych przegrzań
- nieprawidłowe stężenie glikolu, powodujące błędy w odczycie przepływomierzy oraz utratę nominalnej wydajności chłodniczej
- brak regularnego przeglądu sprężarki i wymienników, w tym osadu na skraplaczu powietrznym
- nieaktualne nastawy sterownika po zmianie technologii lub rozbudowie linii produkcyjnej
- brak harmonogramu kontroli szczelności wymaganej przepisami F-gazowymi
Każdy z tych elementów po pewnym czasie generuje koszt energetyczny albo awarię. Co istotne, koszty te rzadko są widoczne wprost w bilansie produkcji, ponieważ rozkładają się na zwiększone zużycie energii oraz mikroprzestoje. W konsekwencji są wykrywane dopiero przy okazji większej awarii.
Diagnostyka pomiarowa, monitoring i modernizacja
Wiarygodna diagnostyka chłodziarki przemysłowej zaczyna się od pomiaru, nie od domysłu. Standardowy zestaw obejmuje pomiar temperatur i ciśnień w głównych węzłach obiegu, analizę pracy sprężarki oraz weryfikację przepływów w obiegu wody lodowej. Dzięki temu można odróżnić problem hydrauliczny od problemu chłodniczego, co w wielu przypadkach okazuje się punktem zwrotnym dla zakładu.
Monitoring online dodaje warstwę ciągłego nadzoru. Po pierwsze, pozwala zauważyć dryf parametrów na długo przed awarią. Po drugie, daje twarde dane do rozmowy z dostawcą energii lub działem finansów, ponieważ pokazuje rzeczywisty profil obciążenia układu. Jako trzecie, ułatwia planowanie modernizacji etapowych bez wyłączania produkcji na dłuższy czas.
W zakładach o gęstej infrastrukturze IT i niskiej tolerancji na przerwy często rekomendujemy modernizację w architekturze redundantnej. Szczegóły takiego podejścia opisujemy w opracowaniu dotyczącym chłodzenia serwerowni i centrów danych, gdzie scenariusze awaryjne traktowane są jako element projektu, a nie dodatek.
Odzysk ciepła i optymalizacja energetyczna
Chłodziarki przemysłowe są jednym z największych odbiorników energii elektrycznej w zakładzie. W praktyce optymalizacja ich pracy daje szybszy zwrot niż wymiana całej linii produkcyjnej. Najczęściej pracujemy w trzech obszarach: free cooling, odzysk ciepła ze skraplacza oraz regulacja wydajności pod realny profil obciążenia.
Free cooling pozwala wykorzystać niską temperaturę otoczenia do schładzania wody w obiegu bez uruchamiania sprężarki. W warunkach klimatycznych Polski tryb ten może pracować przez znaczną część roku w aplikacjach o wyższej temperaturze zasilania. W konsekwencji koszt energii spada, a żywotność sprężarki rośnie, ponieważ jej godziny pracy ulegają redukcji.
Odzysk ciepła ze skraplacza to z kolei sposób na zagospodarowanie energii, która w klasycznym układzie trafia do otoczenia. W rezultacie ciepło może zasilać CWU, podgrzewać wodę procesową, a w niektórych wariantach wspierać ogrzewanie hal produkcyjnych. Każdy taki projekt zaczynamy od pomiaru rzeczywistych temperatur skraplania, ponieważ to one określają realny potencjał odzysku.
Modernizacja chłodziarek przemysłowych pod kątem energetyki najczęściej łączy się z przebudową hydrauliki, ponieważ nowy układ regulacji wymaga zaktualizowanej charakterystyki przepływów. Konsekwentnie kwestie te traktujemy łącznie w ramach modernizacji instalacji wody lodowej, z dokumentacją pomiarową przed i po wdrożeniu.
FAQ – Chłodziarki przemysłowe
Jaką moc chłodniczą powinna mieć chłodziarka przemysłowa dla zakładu produkcyjnego?
Moc dobieramy na podstawie bilansu cieplnego procesu, profilu obciążenia i temperatury zasilania. W rzeczywistych projektach unika się dobierania urządzenia z dużym zapasem, ponieważ chiller przewymiarowany pracuje krótkimi cyklami, zużywa więcej energii i szybciej się zużywa. Najlepszym punktem wyjścia jest pomiar realnego zapotrzebowania, a nie szacunek z dokumentacji maszyn.
Czy w chłodziarkach przemysłowych można jeszcze używać czynników HFC?
Regulacje F-gazowe stopniowo ograniczają stosowanie czynników o wysokim GWP, dlatego w nowych instalacjach coraz częściej projektuje się układy na czynniki o niskim wpływie środowiskowym, w tym HFO i mieszanki. W istniejących systemach możliwy bywa retrofit, jednak każdy przypadek wymaga sprawdzenia zgodności komponentów. Decyzja zawsze powinna wynikać z analizy technicznej, a nie wyłącznie z presji terminowej.
Jak często powinna być serwisowana chłodziarka przemysłowa?
Standardowo planujemy przegląd techniczny co najmniej raz w roku, a w aplikacjach krytycznych dwa razy w roku. Dodatkowo obowiązują okresowe kontrole szczelności wymagane przepisami F-gazowymi, których częstotliwość zależy od ekwiwalentu CO2 napełnienia. Niezależnie od przeglądów zalecamy monitoring parametrów pracy, ponieważ wczesne sygnały awarii pojawiają się długo przed wyłączeniem urządzenia.
Czy modernizacja istniejącej chłodziarki przemysłowej jest opłacalna?
W większości przypadków tak, zwłaszcza w urządzeniach starszej generacji bez płynnej regulacji wydajności i bez free coolingu. Modernizacja sprężarki, automatyki sterowania oraz integracja z odzyskiem ciepła potrafi obniżyć koszty energii w wymiernym stopniu. Zawsze zaczynamy jednak od pomiaru, aby porównać scenariusze kosztowo i wskazać moment, w którym wymiana całego agregatu jest bardziej uzasadniona niż modernizacja.
Chłodziarki przemysłowe – jak rozpocząć projekt z ColdWay
Niezależnie od tego, czy projektujesz nową instalację, rozważasz modernizację, czy szukasz przyczyny powtarzających się awarii, punktem wyjścia powinien być pomiar i bilans cieplny. Zespół ColdWay łączy projektowanie, diagnostykę pomiarową i serwis instalacji wody lodowej, dzięki czemu jeden partner odpowiada za parametr końcowy, nie za pojedynczy element układu. Aby umówić audyt techniczny chłodziarki przemysłowej, zadzwoń pod numer +48 501 179 381 lub +48 536 577 385, albo napisz na info@coldway.pl z krótkim opisem aplikacji oraz jej parametrów.
