Chłodzenie wody procesowej jako stabilne zaplecze dla produkcji
Chłodzenie wody procesowej odpowiada za utrzymanie właściwych warunków pracy maszyn, form, wymienników, układów hydraulicznych oraz innych odbiorników ciepła. W instalacjach przemysłowych temperatura medium wpływa na jakość procesu, powtarzalność produkcji i bezpieczeństwo urządzeń. Dlatego układ chłodzenia nie powinien działać przypadkowo ani wyłącznie na podstawie wstępnych nastaw agregatu.
ColdWay analizuje taki układ jako całość. Znaczenie ma agregat chłodniczy, ale równie ważne są pompy obiegowe, przepływ medium, ciśnienie, filtry siatkowe, jakość cieczy, szczelność instalacji, wymienniki ciepła, automatyka oraz zachowanie instalacji pod obciążeniem. Dopiero połączenie tych danych pozwala ocenić, czy obieg utrzyma wymaganą temperaturę w realnej pracy zakładu.
W praktyce problem z temperaturą nie zawsze wynika z samego źródła chłodu. Często ograniczenie pojawia się w hydraulice, filtracji, automatyce albo po stronie odbiorników ciepła. Dlatego dobrze przygotowana analiza pozwala szybciej wskazać przyczynę niestabilnej pracy i dobrać rozwiązanie do procesu, a nie wyłącznie do pojedynczego urządzenia.
Temperatura medium musi wynikać z wymagań procesu
Temperatura wody procesowej powinna odpowiadać technologii, charakterowi odbioru ciepła i warunkom pracy instalacji. Zbyt wysoka temperatura może ograniczyć odbiór energii z maszyn lub produktu. Zbyt niska temperatura może natomiast niepotrzebnie obciążać agregat chłodniczy, zwiększać wymagania wobec instalacji i powodować problemy eksploatacyjne, jeżeli układ nie został do tego przygotowany.
Dlatego punkt wyjścia stanowi proces. Najpierw trzeba określić oczekiwaną temperaturę medium, sposób pracy odbiorników, zmienność obciążenia oraz wymagania dotyczące stabilności. Następnie można sprawdzić, czy agregat, pompy, wymienniki i automatyka są w stanie utrzymać te warunki podczas normalnej pracy produkcji.
Najważniejszy jest stabilny parametr na instalacji, a nie tylko poprawna nastawa na sterowniku. Wartość zadana ma znaczenie dopiero wtedy, gdy układ potrafi ją utrzymać przy rzeczywistym przepływie, obciążeniu i pracy odbiorników ciepła.
Temperatura zasilania i powrotu w obiegu technologicznym
Pomiar temperatury zasilania pokazuje, jakie medium trafia do procesu. Pomiar temperatury powrotu informuje, jaką ilość ciepła instalacja odbiera z układu technologicznego. Różnica między tymi wartościami pozwala ocenić, czy wymiana ciepła, przepływ i obciążenie pracują w logicznym zakresie.
Jeżeli temperatura zasilania nie utrzymuje wymaganego poziomu, należy sprawdzić nie tylko agregat. Przyczyną może być zbyt mały przepływ, zabrudzony filtr, zapowietrzenie, nieprawidłowa praca pompy, ograniczona sprawność wymiennika albo niewłaściwa reakcja automatyki. Pojedynczy odczyt temperatury rzadko wystarcza do postawienia poprawnej diagnozy.
Stabilność temperatury pod obciążeniem produkcyjnym
Układ powinien utrzymywać parametry podczas pracy maszyn, a nie tylko w czasie rozruchu lub postoju. Test stabilności temperatury pod obciążeniem pokazuje, czy instalacja reaguje prawidłowo na zmienne zapotrzebowanie na chłód.
W wielu zakładach problemy pojawiają się dopiero przy intensywniejszej produkcji. Agregat chłodniczy może wtedy pracować poprawnie, lecz instalacja nadal nie odbiera ciepła skutecznie. Powodem bywa ograniczony przepływ, zabrudzony wymiennik, niedrożny filtr, źle dobrana pompa albo opóźniona reakcja sterowania.
Jak ColdWay ocenia układ chłodzenia medium procesowego?
ColdWay skupia się na zależności między wymaganiami procesu a pracą instalacji. Ocenie podlega źródło chłodu, obieg medium, praca pomp, filtracja, ciśnienie, wymienniki ciepła, jakość cieczy, automatyka i zabezpieczenia. Taka kolejność ogranicza ryzyko przypadkowej oceny oraz pozwala oddzielić problem urządzenia od problemu instalacyjnego.
Analiza ma sens przy nowym wdrożeniu, rozbudowie produkcji oraz modernizacji istniejącego układu. W praktyce wiele problemów wynika z kilku nakładających się ograniczeń. Może to być częściowo zabrudzony filtr, niewystarczający przepływ, nieprawidłowe odpowietrzenie, pogorszona jakość medium i nastawy, które nie odpowiadają aktualnemu obciążeniu.
Kontrola pracy agregatu chłodniczego
Agregat chłodniczy przygotowuje medium o wymaganej temperaturze. Jego pracę trzeba jednak oceniać razem z instalacją. Sam fakt uruchomienia urządzenia nie potwierdza, że układ skutecznie chłodzi proces. Ważna jest reakcja na obciążenie, stabilność temperatury, praca w zadanym zakresie oraz współpraca z obiegiem hydraulicznym.
Podczas kontroli warto zweryfikować nastawy, wskazania czujników, zachowanie urządzenia przy zmianie temperatury oraz wpływ przepływu na stabilność pracy. Dzięki temu można ustalić, czy problem dotyczy agregatu, czy raczej warunków po stronie instalacji.

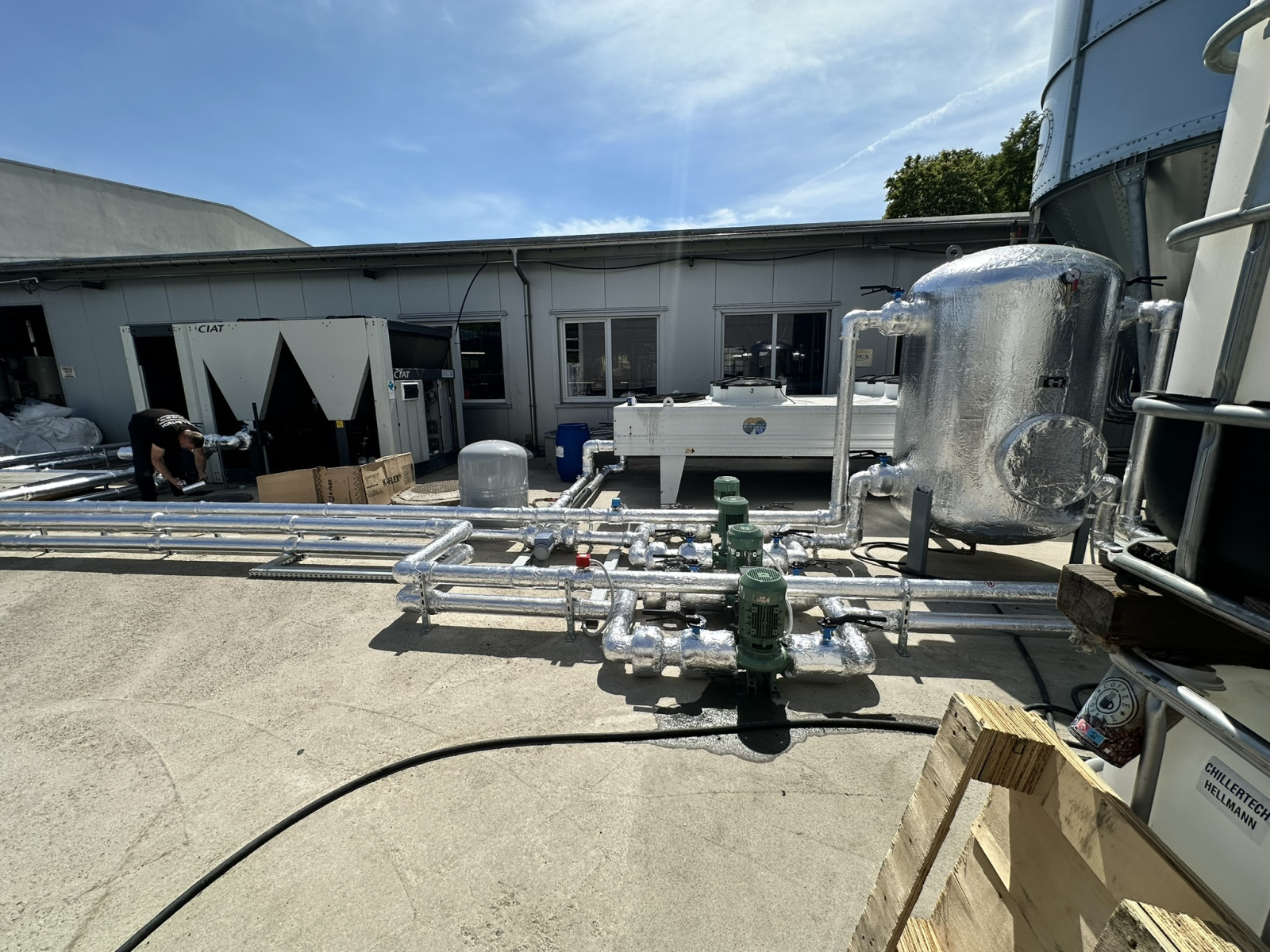

Pompy obiegowe i realny przepływ medium
Pompy obiegowe decydują o tym, czy medium dociera do odbiorników w odpowiedniej ilości. Przy zbyt małym przepływie instalacja nie odbiera ciepła w wymaganym tempie. Wtedy temperatura procesu może rosnąć, mimo że agregat chłodniczy ma prawidłową nastawę.
Znaczenie ma także równowaga hydrauliczna układu. W instalacjach z wieloma odbiornikami część obiegów może otrzymywać zbyt mały strumień medium. W efekcie jedne punkty pracują stabilnie, a inne wykazują wahania temperatury. Kontrola przepływu pozwala ocenić, czy problem wynika z wydajności chłodzenia, czy z dystrybucji medium w instalacji.
Ciśnienie w instalacji i warunki pracy obiegu
Ciśnienie pomaga ocenić stan obiegu oraz pracę elementów hydraulicznych. Nieprawidłowe wartości mogą wskazywać na zapowietrzenie, niedobór medium, zanieczyszczony filtr, problem z pompą, niedrożność wymiennika albo niewłaściwe ustawienie armatury.
Pomiar ciśnienia ma największą wartość wtedy, gdy łączy się go z pomiarem temperatury i przepływu. Dopiero zestawienie tych parametrów pokazuje, czy instalacja pracuje stabilnie, czy tylko pozornie utrzymuje wymagane warunki.
Elementy instalacji, które najczęściej ograniczają odbiór ciepła
Skuteczność chłodzenia zależy od całej drogi przepływu medium. Nawet poprawnie dobrany agregat może nie zapewnić stabilnej temperatury, jeśli instalacja ma ograniczenia hydrauliczne, zabrudzenia lub nieprawidłowo działające elementy regulacyjne.
Największą uwagę warto zwrócić na filtry, jakość medium, wymienniki ciepła, odpowietrzenie, szczelność oraz automatykę. To właśnie te obszary często decydują o tym, czy układ działa zgodnie z wymaganiami procesu.
Filtry siatkowe i czystość medium
Filtry siatkowe zabezpieczają instalację przed zanieczyszczeniami, ale przy zabrudzeniu same stają się ograniczeniem przepływu. Spadek przepływu pogarsza odbiór ciepła i może powodować wzrost temperatury na odbiornikach. Objawem bywa także większe obciążenie pomp oraz nierówna praca poszczególnych części instalacji.
Jakość medium wpływa na wymianę ciepła, stan armatury, pracę pomp i trwałość elementów układu. Zanieczyszczenia, osady lub nieprawidłowe właściwości cieczy mogą obniżać sprawność instalacji. Dlatego kontrola medium powinna towarzyszyć ocenie filtrów, wymienników i pomp.
Wymienniki ciepła i sprawność przekazywania energii
Wymiennik ciepła przenosi energię między obiegami albo między medium a procesem. Jeżeli jego powierzchnia robocza jest zabrudzona lub przepływ po jednej ze stron jest ograniczony, spada skuteczność przekazywania ciepła. Wtedy instalacja może wymagać dłuższej pracy agregatu, a mimo to nie utrzymuje stabilnej temperatury.
Ocena wymiennika pozwala ustalić, czy problem wynika z niedostatecznej wydajności chłodzenia, czy z ograniczonego odbioru energii. Sprawny wymiennik zmniejsza ryzyko przeciążenia układu i poprawia przewidywalność temperatury medium.
Odpowietrzenie i szczelność układu
Powietrze w instalacji zakłóca przepływ, pracę pomp i wymianę ciepła. Może powodować lokalne spadki skuteczności chłodzenia oraz trudne do jednoznacznego uchwycenia wahania temperatury. Dlatego odpowietrzenie układu należy traktować jako istotny element kontroli technicznej.
Szczelność instalacji wpływa na stabilność ciśnienia i jakość medium. Ubytki cieczy wymuszają uzupełnianie obiegu, a to może zmieniać parametry pracy instalacji. Regularna kontrola szczelności pomaga utrzymać przewidywalne warunki pracy chłodzenia.

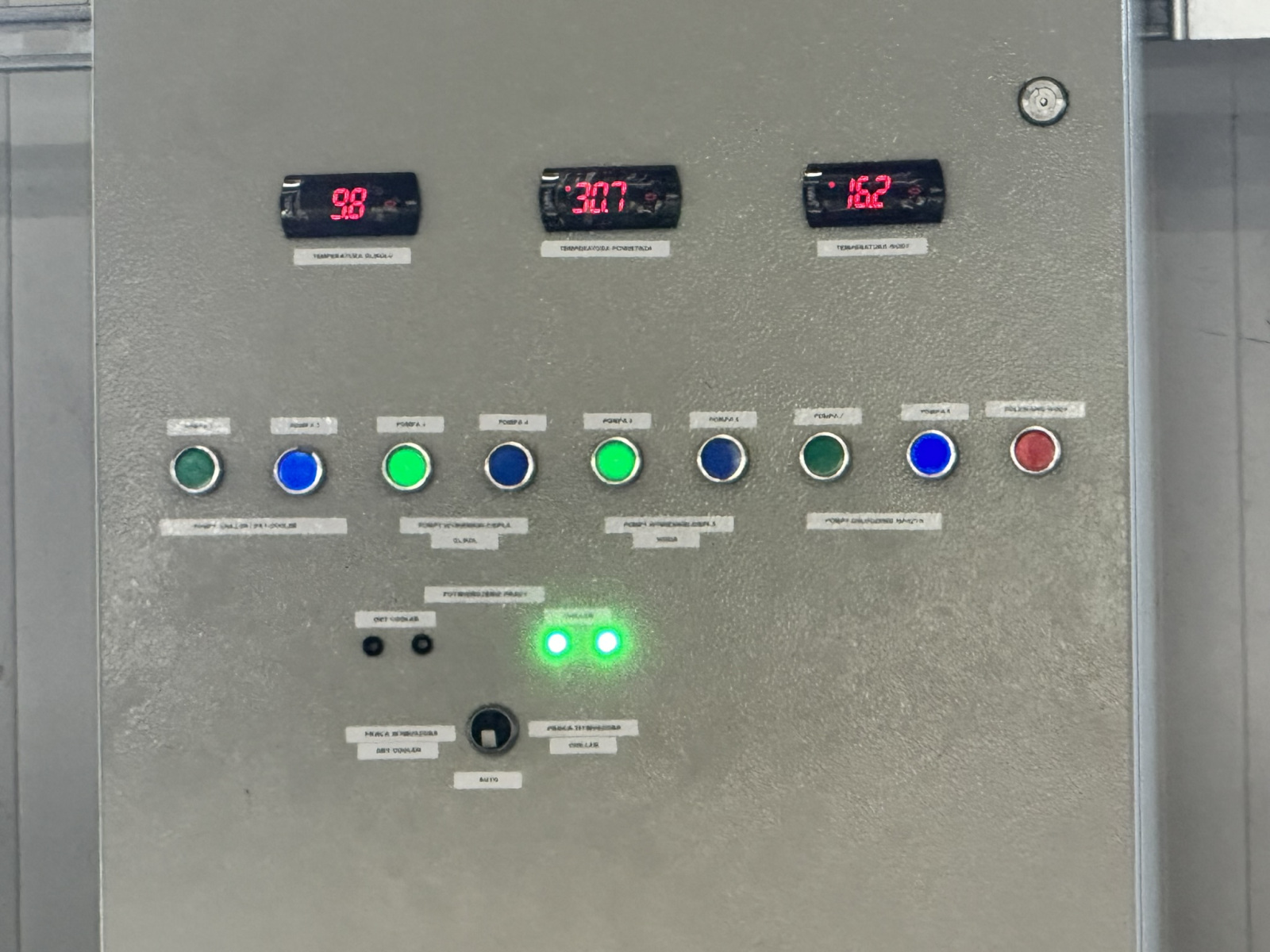

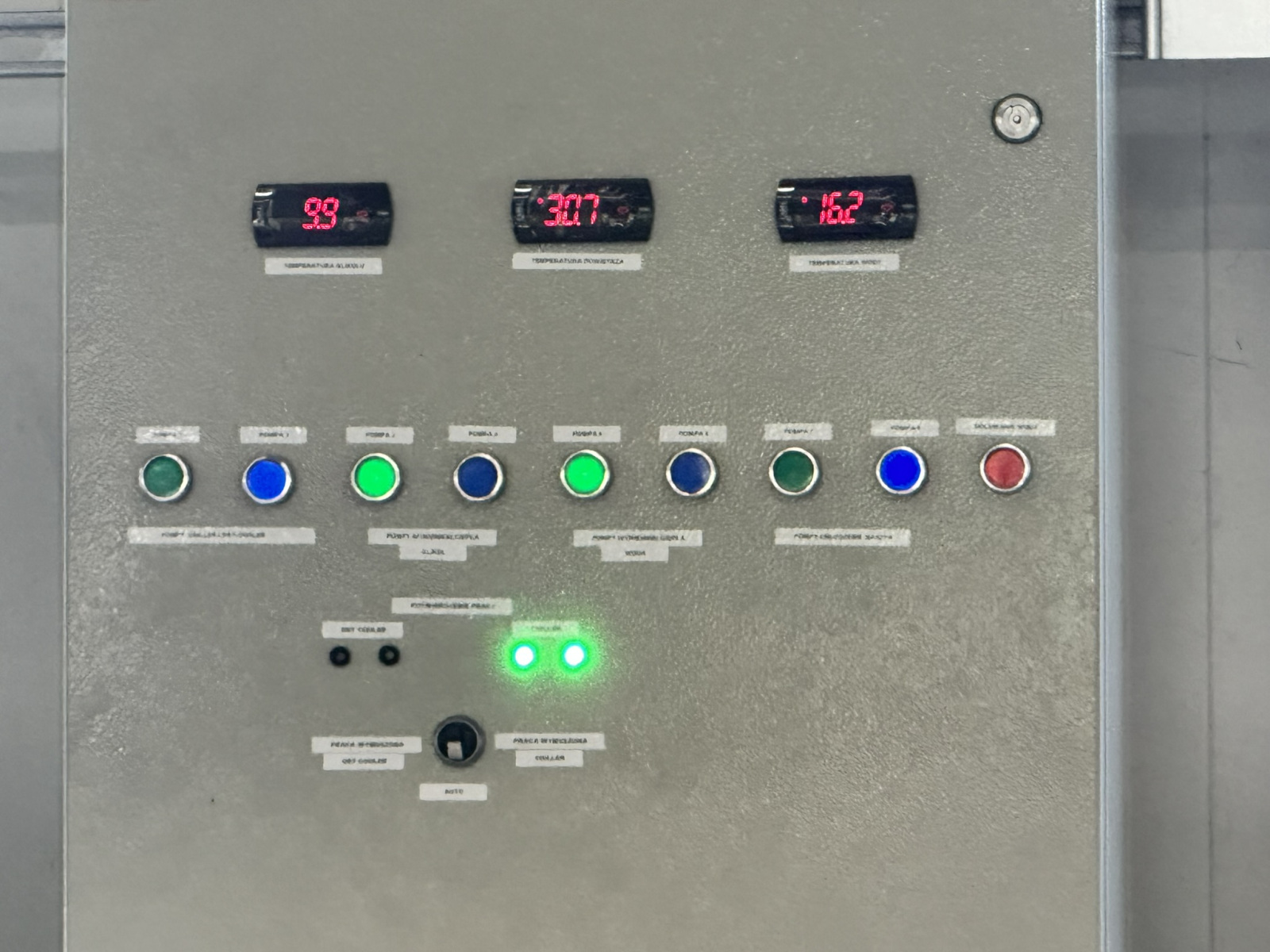

Automatyka i zabezpieczenia w układzie wody procesowej
Automatyka decyduje o tym, jak instalacja reaguje na zmianę temperatury, przepływu i obciążenia. W procesach przemysłowych zapotrzebowanie na chłód często nie jest stałe. Sterowanie musi więc pracować przewidywalnie i odpowiadać na realne warunki w instalacji.
Błędne nastawy, nieprawidłowe odczyty czujników lub opóźniona reakcja układu mogą powodować wahania temperatury. Taki problem bywa trudny do wykrycia, ponieważ mechaniczne elementy instalacji mogą wyglądać na sprawne. Dlatego automatyka powinna być oceniana razem z pomiarem temperatury, ciśnienia i przepływu.
Weryfikacja nastaw, sygnałów i reakcji układu
Weryfikacja automatyki obejmuje sprawdzenie nastaw, sygnałów pomiarowych oraz reakcji instalacji na zmianę warunków pracy. Znaczenie ma nie tylko wartość zadana, lecz także sposób dochodzenia do tej wartości i utrzymania jej pod obciążeniem.
Problemy mogą wynikać z nieprawidłowej regulacji, błędnych odczytów, nieodpowiednio dobranych progów alarmowych albo braku spójności między pracą agregatu, pomp i armatury. W układach procesowych takie szczegóły mają duży wpływ na stabilność produkcji.
Kontrola zabezpieczeń agregatu, pomp i obiegu
Zabezpieczenia chronią instalację przed pracą poza właściwym zakresem. Dotyczą między innymi przepływu, ciśnienia, temperatury, pracy pomp oraz reakcji agregatu. Jeżeli zabezpieczenia działają nieprawidłowo, układ może przerywać chłodzenie bez uzasadnionej przyczyny albo kontynuować pracę mimo niekorzystnych warunków.
Kontrola zabezpieczeń pomaga ograniczyć ryzyko przestojów i ułatwia utrzymanie stabilnej pracy instalacji. Ma to szczególne znaczenie tam, gdzie chłodzenie współpracuje bezpośrednio z linią produkcyjną.
Kiedy warto sprawdzić lub zmodernizować układ chłodzenia?
Analiza układu jest potrzebna nie tylko po wystąpieniu awarii. Warto ją wykonać przy rozbudowie produkcji, zmianie technologii, dołożeniu nowych odbiorników ciepła albo przy problemach ze stabilnością temperatury. Takie podejście pozwala uporządkować instalację zanim ograniczenia zaczną wpływać na produkcję.
Modernizacja nie zawsze oznacza wymianę całego systemu. Czasami wystarczy poprawić przepływ, oczyścić filtry, zweryfikować wymiennik, usunąć zapowietrzenie, skorygować nastawy albo zmienić sposób pracy pomp. Najpierw trzeba jednak ustalić rzeczywistą przyczynę problemu.
Rozbudowa produkcji i większe zapotrzebowanie na chłód
Większa liczba maszyn lub wyższe obciążenie procesu zmienia warunki pracy instalacji. Dotychczasowy układ może nie mieć wystarczającej rezerwy albo może wymagać zmian po stronie hydrauliki. W takiej sytuacji trzeba sprawdzić agregat, pompy, wymienniki, filtry, przepływ i automatykę.
ColdWay analizuje chłodzenie z perspektywy aktualnych oraz planowanych potrzeb zakładu. Takie podejście pomaga uniknąć przypadkowych decyzji zakupowych i dobrać kierunek rozwoju instalacji do realnych wymagań produkcji.
Niestabilna temperatura medium w procesie
Niestabilna temperatura to sygnał, że układ wymaga dokładniejszej kontroli. Przyczyną może być spadek przepływu, zabrudzony filtr, zapowietrzenie, problem z pompą, ograniczona sprawność wymiennika, błędna regulacja albo niedopasowanie źródła chłodu do obciążenia.
W takiej sytuacji przypadkowa korekta nastaw zwykle nie rozwiązuje problemu. Lepszym rozwiązaniem jest sprawdzenie całej ścieżki przepływu medium. Pozwala to ustalić, czy ograniczenie występuje po stronie agregatu, hydrauliki, odbiorników, medium czy automatyki.
Przeciążenie istniejącej instalacji
Przeciążony układ może pracować poprawnie przy częściowym obciążeniu, a tracić stabilność dopiero w szczytowych warunkach produkcyjnych. Objawem bywa wzrost temperatury medium, częstsza praca agregatu, problem z utrzymaniem nastawy lub nierównomierne chłodzenie odbiorników.
Przed modernizacją warto ocenić, czy instalacja ma wystarczającą wydajność oraz czy medium przepływa tam, gdzie rzeczywiście powinno odbierać ciepło. Bez takiej analizy trudno dobrać skuteczny zakres zmian.
Zakres danych potrzebnych do rozmowy technicznej
Przed konsultacją warto zebrać podstawowe informacje o instalacji i procesie. Pozwala to szybciej przejść od ogólnego opisu problemu do oceny technicznej. Dane nie muszą być kompletne, ale im dokładniej opisują pracę układu, tym łatwiej wskazać właściwy kierunek działania.
- Wymagana temperatura medium na zasilaniu.
- Temperatura powrotu z instalacji.
- Rodzaj odbiorników ciepła w procesie.
- Charakter pracy instalacji oraz zmienność obciążenia.
- Informacje o agregacie chłodniczym, pompach, filtrach, wymiennikach i automatyce.
- Aktualne problemy z temperaturą, przepływem, ciśnieniem lub jakością medium.
- Planowana rozbudowa produkcji albo zmiana technologii.
FAQ dotyczące chłodzenia medium procesowego
Poniższe pytania pomagają uporządkować najczęstsze problemy przed rozmową techniczną z ColdWay.
Jak dobrać temperaturę wody procesowej?
Temperaturę należy dobrać do wymagań technologii, rodzaju odbiorników ciepła, oczekiwanej stabilności oraz możliwości instalacji. Trzeba uwzględnić temperaturę zasilania, temperaturę powrotu, przepływ, obciążenie i sposób pracy agregatu chłodniczego.
Dlaczego temperatura medium jest niestabilna?
Najczęstsze przyczyny to zbyt mały przepływ, zabrudzone filtry, zapowietrzenie, problemy z pompami, ograniczona sprawność wymiennika, pogorszona jakość medium, błędne nastawy automatyki lub niedopasowana wydajność chłodzenia do obciążenia procesu.
Czy jakość cieczy wpływa na skuteczność chłodzenia?
Tak. Jakość medium wpływa na przepływ, wymianę ciepła, stan filtrów, pracę pomp, armaturę oraz stabilność całego układu. Zanieczyszczenia mogą ograniczać sprawność instalacji i powodować problemy z utrzymaniem wymaganych parametrów.
Kiedy skontaktować się z ColdWay?
Warto to zrobić przy planowaniu nowej instalacji, rozbudowie produkcji, zmianie technologii, niestabilnej temperaturze medium, spadkach przepływu, problemach z ciśnieniem, zabrudzonych filtrach lub podejrzeniu, że obecny układ nie odpowiada już wymaganiom procesu.
Skonsultuj parametry chłodzenia z ColdWay
Jeżeli planujesz wdrożenie, rozbudowę albo modernizację układu chłodzenia, skontaktuj się z ColdWay. Przeanalizujemy wymagania procesu, temperaturę medium, przepływ, ciśnienie, pracę pomp, stan filtrów, wymienniki ciepła, automatykę oraz stabilność instalacji pod obciążeniem.
ColdWay pomoże dobrać i uporządkować układ chłodzenia tak, aby pracował przewidywalnie, technicznie poprawnie i zgodnie z wymaganiami zakładu przemysłowego.
