Obsługa techniczna instalacji HVAC oparta na danych pomiarowych
Obsługa techniczna instalacji HVAC to zaplanowany cykl przeglądów, pomiarów i regulacji, który utrzymuje wentylację, chłodzenie i klimatyzację w parametrach projektowych. Obejmuje kontrolę central wentylacyjnych, agregatów wody lodowej, automatyki oraz szczelności układów chłodniczych, a jej celem jest stabilna praca obiektu przy możliwie najniższym zużyciu energii.
O kosztach obiektu nie decyduje marka urządzeń, lecz to, czy ktoś regularnie sprawdza ich rzeczywiste parametry. Sprężarka pobierająca o kilkanaście procent więcej prądu albo wymiennik z rosnącym spadkiem ciśnienia nie zatrzymują produkcji od razu. Dlatego problem narasta po cichu, a służby techniczne dowiadują się o nim przy awarii lub przy wyższym rachunku za energię. Pomiarowe podejście do serwisu odwraca tę kolejność, ponieważ najpierw pojawiają się dane, a dopiero potem decyzja.
Co obejmuje obsługa techniczna instalacji HVAC
Zakres zależy od obiektu, jednak rdzeń pozostaje powtarzalny. Dobrze prowadzony serwis instalacji HVAC łączy czynności kontrolne z pomiarami, które pokazują, czy układ pracuje zgodnie z założeniami projektowymi.
- Przeglądy techniczne i konserwacja central wentylacyjnych, w tym ocena filtrów, wymienników, wentylatorów i napędów.

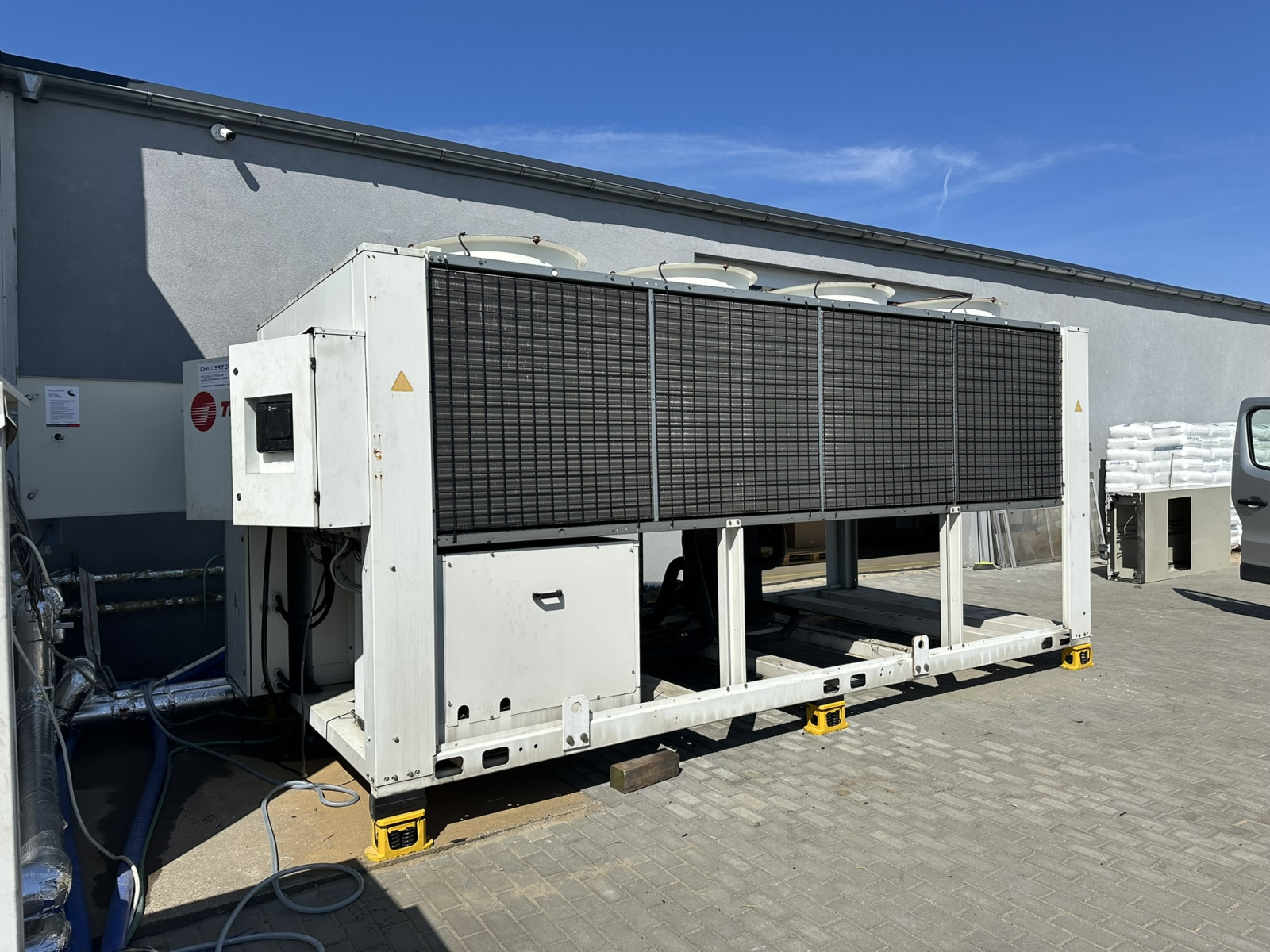

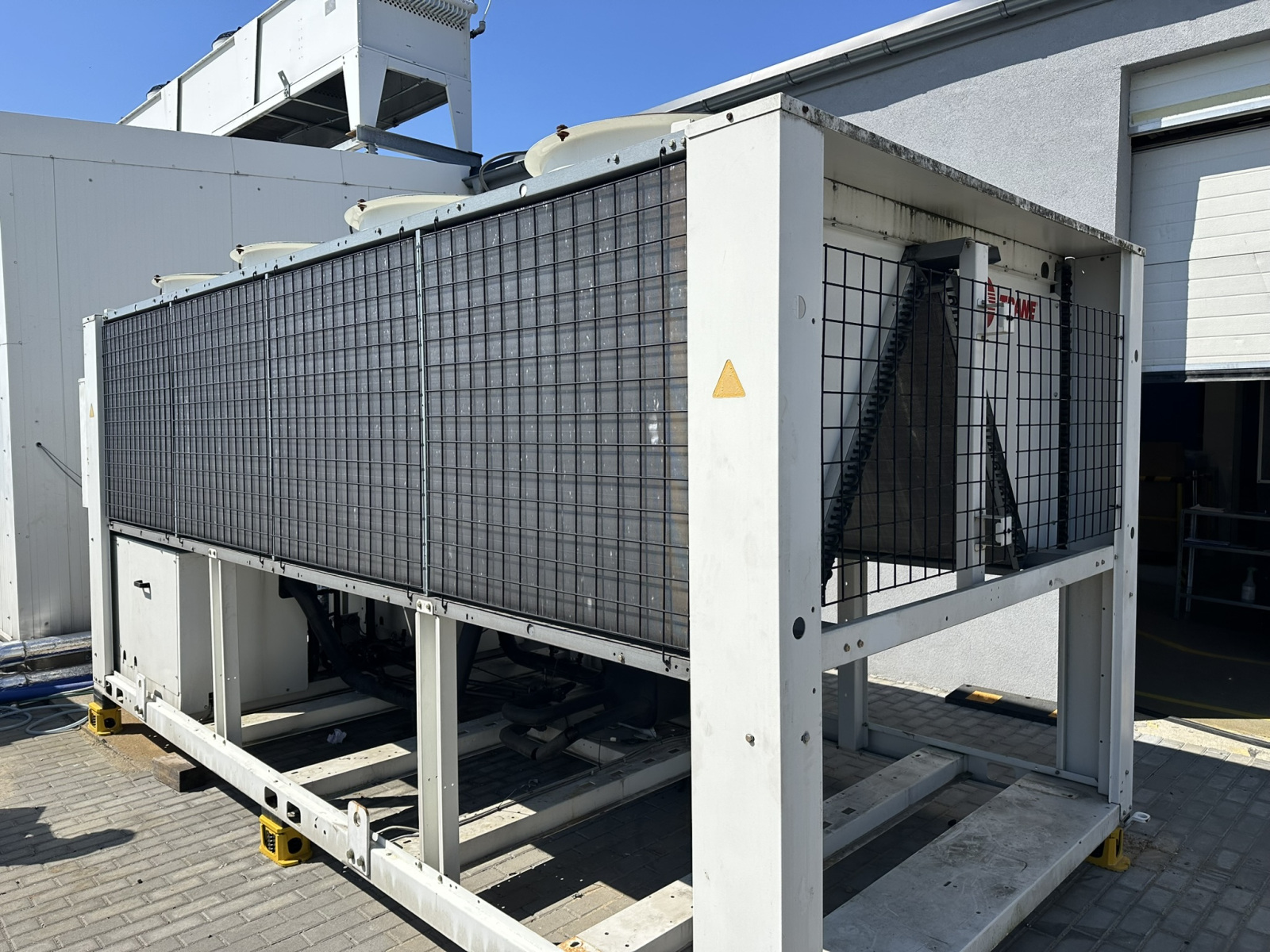

- Serwis agregatów wody lodowej wraz z kontrolą układów chłodniczych, ciśnień roboczych i pracy sprężarek.

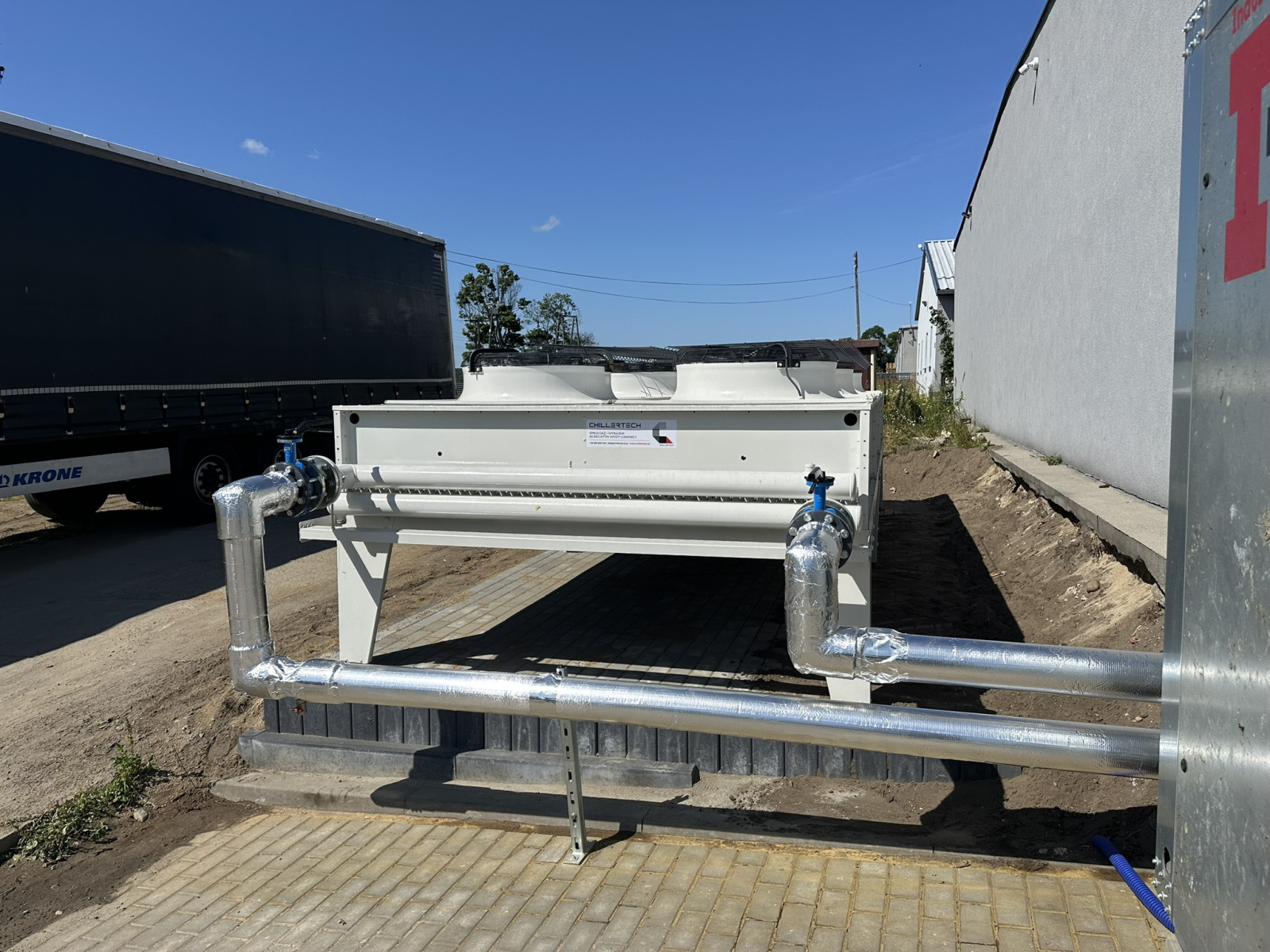

- Pomiary wydajności instalacji oraz regulacja parametrów pracy do wartości projektowych.
- Kontrola szczelności układów freonowych, wymagana także przepisami o F-gazach.

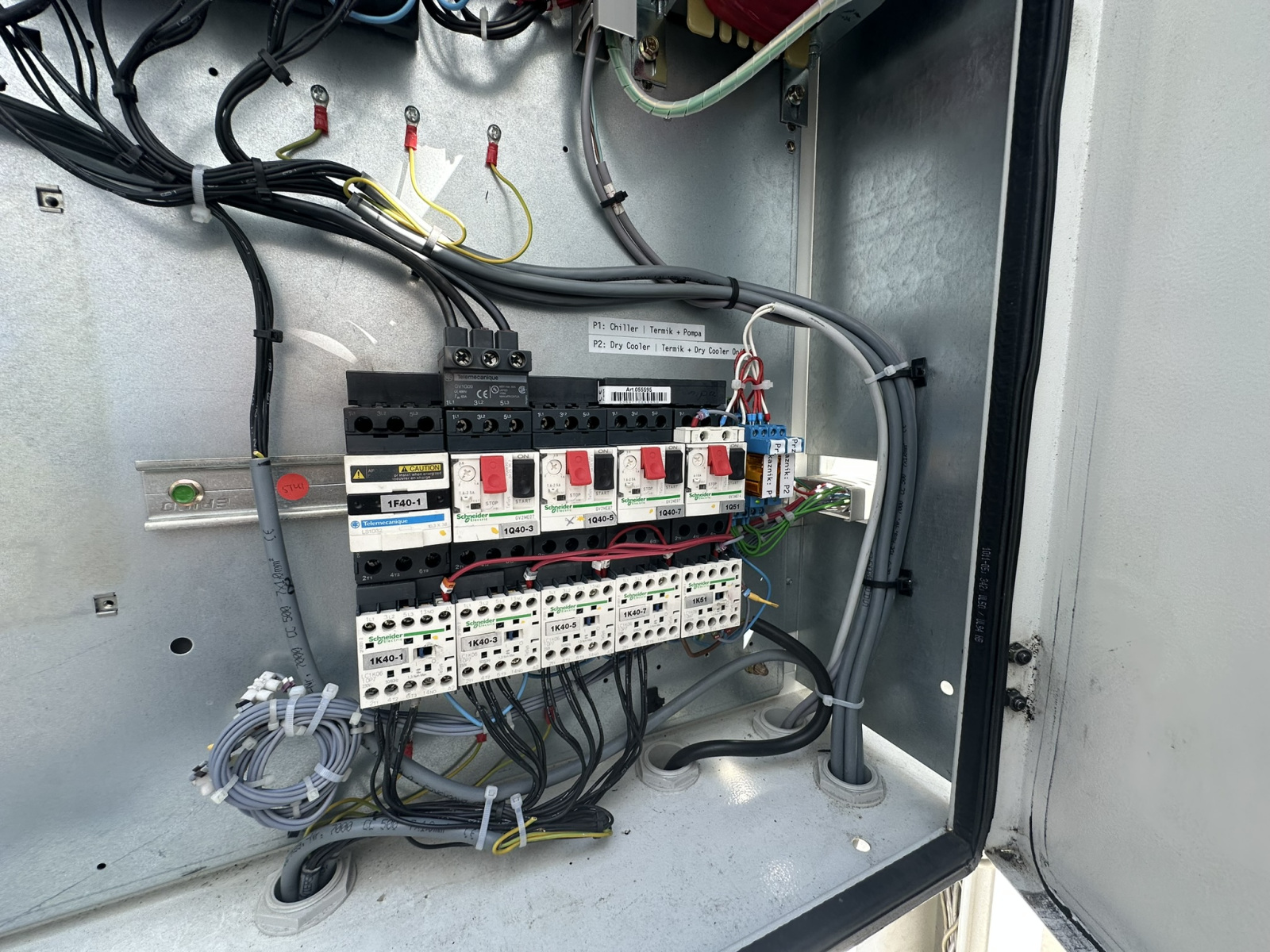

- Kontrola automatyki i sterowania, czyli logiki, która realnie decyduje o zużyciu energii.
- Czyszczenie wymienników ciepła oraz wymiana podzespołów eksploatacyjnych.
- Monitoring pracy urządzeń i optymalizacja efektywności energetycznej w dłuższym horyzoncie.
W praktyce dobiera się go pod konkretny obiekt, ponieważ inne potrzeby ma hala produkcyjna, a inne serwerownia o wysokiej gęstości mocy.
Dlaczego pomiar parametrów decyduje o skuteczności serwisu
Wizualny przegląd wykrywa to, co już widać. Pomiar wykrywa to, co dopiero się zaczyna. Różnica temperatur ΔT na wymienniku, spadek ciśnienia w obiegu wody lodowej oraz pobór mocy sprężarki to trzy wielkości, które najwcześniej sygnalizują utratę sprawności.
Kiedy ΔT na parowniku rośnie ponad wartość projektową, zwykle oznacza to zapowietrzenie obiegu, zarastanie wymiennika albo błędny przepływ. Ponadto rosnący spadek ciśnienia na filtrach i wymiennikach zmusza pompy oraz wentylatory do cięższej pracy, co bezpośrednio przekłada się na rachunek za energię. W rezultacie obiekt płaci za chłód, którego w pełni nie otrzymuje. Dzięki regularnym pomiarom te odchylenia widać na wykresie, zanim zamienią się w przestój. Dlatego dobrze prowadzony serwis instalacji HVAC opiera się właśnie na takich danych.
W obiektach bez historii pomiarowej dobrym punktem wyjścia jest audyt techniczny instalacji, który wyznacza stan odniesienia dla kolejnych przeglądów.
Objawy, które powinny skłonić do kontroli instalacji
Część symptomów służby techniczne zauważają same, bez specjalistycznej aparatury. Te sygnały rzadko oznaczają drobiazg, częściej zapowiadają narastającą usterkę.
- Rosnące zużycie energii bez zmiany obciążenia technologicznego.
- Wahania temperatury w pomieszczeniach lub w procesie, których wcześniej nie było.
- Częstsze załączanie i wyłączanie sprężarek, czyli taktowanie układu.
- Oblodzenie rurociągów ssawnych lub parownika.
- Hałas, wibracje albo komunikaty alarmowe ze sterownika.
- Ślady oleju przy połączeniach, które mogą wskazywać nieszczelność układu.
Każdy z tych objawów da się powiązać z konkretną przyczyną, jednak dopiero pomiar potwierdza, gdzie naprawdę leży problem. Jeśli zauważysz którykolwiek z nich, pomiarowy serwis prewencyjny pozwala potwierdzić źródło usterki, zanim dojdzie do przestoju.
Przeglądy prewencyjne kontra reakcja na awarię
Model reaktywny wydaje się tańszy, ponieważ nie generuje kosztów, dopóki wszystko działa. Problem w tym, że awaria instalacji chłodniczej rzadko wybiera dogodny moment, a jej skutki wykraczają poza samą naprawę. Przestój zatrzymuje proces, a w obiektach o wysokiej gęstości mocy grozi przegrzaniem w ciągu kilku minut.
Obsługa prewencyjna działa inaczej. Po pierwsze, planowe przeglądy wyłapują zużycie podzespołów, zanim doprowadzi ono do uszkodzenia. Po drugie, regularna regulacja parametrów pracy utrzymuje sprawność energetyczną, czyli realnie obniża koszt eksploatacji. Po trzecie, harmonogram pozwala zaplanować wymianę elementów na termin neutralny dla produkcji. Natomiast w modelu reaktywnym ten sam zakres prac wykonuje się pod presją czasu i zwykle drożej. W rachunku całkowitym, obejmującym energię, przestoje oraz naprawy, model prewencyjny niemal zawsze wypada korzystniej.
Raport z przeglądu jako podstawa decyzji
Sam przegląd to dopiero połowa wartości. Druga połowa to dokumentacja, która zostaje na obiekcie i pozwala porównać kolejne wizyty. Raport z pomiarami pokazuje trend, a trend mówi więcej niż pojedynczy odczyt.
Dobrze przygotowany raport zawiera zmierzone parametry pracy, listę wykonanych czynności, wykryte odchylenia oraz zalecenia z priorytetami. Dzięki temu kierownik utrzymania ruchu nie dostaje ogólnego potwierdzenia, że było dobrze, lecz konkretne dane do planowania budżetu. Ponadto historia raportów ułatwia rozmowę z zarządem, ponieważ pokazuje, że obiekt jest prowadzony świadomie, a nie obsługiwany dopiero po awarii.
Obsługa instalacji w serwerowniach i obiektach o wysokiej gęstości mocy
Tam, gdzie chłodzenie zabezpiecza ciągłość procesu lub pracę serwerów, obsługa techniczna instalacji HVAC ma inny ciężar. Liczy się nie tylko sprawność, lecz także scenariusz awaryjny oraz redundancja, czyli zdolność układu do pracy mimo wyłączenia jednego elementu.
W takich obiektach kontrolujemy profil obciążenia w cyklu dobowym. Sprawdzamy poprawność przełączania na rezerwę i weryfikujemy, czy klimatyzacja precyzyjna serwerowni utrzymuje stabilną temperaturę oraz wilgotność. Co więcej, w okresach niższych temperatur zewnętrznych free cooling pozwala odciążyć sprężarki i obniżyć pobór energii, jednak tylko wtedy, gdy automatyka jest poprawnie nastawiona. Bilans cieplny liczony na podstawie pomiarów pokazuje, czy zapas mocy chłodniczej nadal odpowiada rzeczywistemu obciążeniu obiektu. W rezultacie obsługa nie sprowadza się do wymiany filtra, lecz do potwierdzenia, że cały łańcuch chłodzenia wytrzyma najgorszy przewidziany scenariusz.
Modernizacja jako naturalny element obsługi technicznej
Dane zebrane podczas przeglądów to najlepsza podstawa decyzji modernizacyjnych. Zamiast wymieniać całą instalację, można prowadzić modernizację etapową, w której każdy krok wynika z konkretnego pomiaru, a nie z przeczucia.
Typowy zakres obejmuje doposażenie układu w sterowanie wydajnością, wymianę pomp na jednostki z regulacją obrotów albo korektę nastaw automatyki. W efekcie obiekt zyskuje niższe zużycie energii bez przerywania pracy. Modernizacja instalacji HVAC prowadzona etapami rozkłada też koszt w czasie, co ułatwia jej zatwierdzenie po stronie inwestora. Punktem odniesienia dla efektywności pozostają branżowe wytyczne, na przykład wytyczne dotyczące efektywności energetycznej urządzeń HVAC publikowane przez stowarzyszenie Eurovent. Pełniejsze prace warto połączyć z modernizacją instalacji wody lodowej, gdy pomiary wskazują na ograniczenia po stronie hydrauliki.
Najczęściej zadawane pytania o obsługę techniczną instalacji HVAC
Jak często należy wykonywać obsługę techniczną instalacji HVAC?
Częstotliwość zależy od typu obiektu i obciążenia. W typowych instalacjach komercyjnych przeglądy wykonuje się od dwóch do czterech razy w roku, natomiast w obiektach pracujących ciągle, takich jak serwerownie, monitoring prowadzi się stale, a przeglądy planowe częściej. Decydujący jest profil pracy, dlatego harmonogram ustala się na podstawie rzeczywistego obciążenia, a nie samego kalendarza.
Czy kontrola szczelności układów chłodniczych jest obowiązkowa?
Tak, w przypadku urządzeń zawierających fluorowane gazy cieplarniane kontrola szczelności wynika z przepisów o F-gazach. Jej częstotliwość zależy od ilości czynnika wyrażonej w ekwiwalencie CO2. Poza wymogiem formalnym regularna kontrola ogranicza ubytek czynnika, który obniża wydajność i podnosi koszt pracy układu. Z tego powodu warto traktować ją jako element rutynowej obsługi, a nie osobną czynność.
Ile trwa typowy przegląd instalacji HVAC?
Czas zależy od liczby oraz typu urządzeń. Przegląd pojedynczej centrali wentylacyjnej zamyka się zwykle w kilku godzinach, natomiast pełny przegląd układu wody lodowej z pomiarami i kontrolą automatyki może zająć dzień roboczy. Pomiarowy zakres prac wydłuża wizytę, jednak daje twarde dane o stanie instalacji, dzięki czemu skraca późniejszą diagnostykę usterek.
Czy obsługa techniczna realnie obniża zużycie energii?
Tak, ponieważ większość strat energii wynika z odchyleń od parametrów projektowych. Zarośnięty wymiennik, błędne nastawy automatyki czy zapowietrzony obieg zwiększają pobór mocy bez korzyści dla procesu. Regularna regulacja parametrów pracy oraz czyszczenie wymienników przywracają sprawność, a w połączeniu z optymalizacją efektywności energetycznej dają oszczędność widoczną na rachunkach.
Czym różni się obsługa pomiarowa od standardowego przeglądu?
Standardowy przegląd potwierdza, że urządzenie działa. Obsługa pomiarowa sprawdza, jak dobrze działa i ile to kosztuje. Różnica polega na danych, ponieważ zamiast oceny na oko otrzymujesz zmierzone ΔT, spadki ciśnienia oraz pobór mocy. Dzięki temu decyzje o regulacji, czyszczeniu czy modernizacji opierają się na liczbach, a nie na wrażeniu, co przekłada się na realne oszczędności.
Od danych do decyzji: jak zaplanować obsługę instalacji
Skuteczna obsługa techniczna instalacji HVAC opiera się na jednej zasadzie: decyzje wynikają z pomiarów, a nie z domysłów. Regularne przeglądy, kontrola automatyki oraz pomiary wydajności utrzymują obiekt w parametrach projektowych, ograniczają ryzyko przestoju i obniżają koszt energii. Im wcześniej powstaje historia pomiarowa instalacji, tym tańsze i pewniejsze są kolejne decyzje. Aby ustalić zakres obsługi pod konkretny obiekt, skontaktuj się z zespołem ColdWay pod numerami +48 501 179 381 lub +48 536 577 385, albo napisz na info@coldway.pl.
