Chłodzenie wylęgarni – dlaczego precyzja parametrów decyduje o wynikach wylęgu
Chłodzenie wylęgarni to jeden z najbardziej wymagających procesów w produkcji drobiarskiej i akwakulturze: temperatura inkubacji musi utrzymywać się w granicach ±0,1-0,2°C przez całą dobę, a każde niekontrolowane odchylenie od zadanego ΔT odbija się bezpośrednio na wskaźniku wylęgu. W odróżnieniu od chłodzenia pomieszczeń przemysłowych ogólnego przeznaczenia instalacja HVAC w wylęgarni pracuje równolegle z biologicznym procesem inkubacji, który nie toleruje ani przestojów, ani niedokładności pomiarowych. Jeśli układ chłodzenia nie zapewnia stabilnego profilu termicznego w każdej strefie komory, skutki widać w wynikach produkcyjnych zanim technolog zdąży zidentyfikować przyczynę problemu.
Temperatura inkubacji i ΔT – pomiarowe spojrzenie na wymagania procesowe
Standardowe wymagania dla inkubatorów drobiu plasują temperaturę w zakresie 37,2-37,8°C podczas fazy inkubacji i ok. 36,9-37,2°C w fazie klucia, przy czym dokładne wartości zależą od gatunku i specyfikacji producenta inkubatora. Sama wartość zadana na regulatorze to jednak dopiero część informacji. Równie istotny jest pomiar ΔT między strumieniem nawiewu a powietrzem powracającym do centrali, a ponadto jednorodność temperatury wewnątrz komory mierzona jednocześnie w kilku punktach pomiarowych.
W praktyce diagnozujemy instalacje, w których nominalne nastawy regulatora zgodne są z wymaganiami procesowymi, ale rzeczywisty rozkład temperatury w komorze wykazuje odchylenia 0,5-0,8°C między strefą górną a dolną. Przyczyną bywa niewyważony przepływ wody lodowej w obwodach strefowych, zanieczyszczone wymienniki chłodnicy centrale lub nieszczelne przepustnice powietrza. Żadna z tych przyczyn nie jest wykrywalna na podstawie jednorazowego odczytu z panelu sterownika. Dlatego diagnostykę chłodzenia wylęgarni prowadzimy z ciągłą rejestracją danych, nie z chwilowym odczytem temperatury.
Wilgotność powietrza w wylęgarni – pomiary i najczęstsze przyczyny odchyleń
Wilgotność względna w inkubatorze powinna utrzymywać się zazwyczaj w zakresie 55-65% RH podczas inkubacji i 65-80% RH w fazie klucia. Regulacja wilgotności jest nierozerwalnie związana z chłodzeniem – temperatura punktu rosy nawiewanego powietrza bezpośrednio decyduje o tym, ile wody para odda lub pobierze w komorze. Niedostateczne chłodzenie podnosi punkt rosy i zakłóca regulację RH, nawet jeśli sam nawilżacz pracuje poprawnie.
Do najczęstszych przyczyn problemów z wilgotnością, które obserwujemy podczas diagnostyki instalacji w wylęgarniach, należą:
- Zanieczyszczone lub uszkodzone nawilżacze parowe – powodują skokowe zmiany wilgotności zamiast płynnej regulacji wokół wartości zadanej.
- Nieodpowiednia temperatura czynnika chłodniczego na chłodnicy centrali – zbyt zimna powierzchnia wymiennika kondensuje wilgoć agresywnie i dosusza powietrze poniżej zadanego progu RH.
- Przecieki powietrza zewnętrznego przez nieszczelne kanały – zmieniają punkt rosy mieszaniny i rozbijają stabilność wilgotności wewnątrz komory.
- Błędna kalibracja czujników wilgotności – wskazanie panelu zgadza się z wartością zadaną, podczas gdy rzeczywista RH w komorze odbiega o kilkanaście punktów procentowych.
Każdy z powyższych scenariuszy wymaga innego podejścia pomiarowego. Dlatego audyt chłodzenia wylęgarni prowadzimy zawsze z psychrometrem, wielopunktowymi rejestratorami temperatury i wilgotności oraz badaniem szczelności kanałów powietrznych. Jeśli obserwujesz niestabilną wilgotność w komorach inkubacyjnych lub sterownik nie utrzymuje zadanych parametrów, zamów audyt techniczny układu HVAC wylęgarni – ocenimy realny stan instalacji i wskażemy konkretne przyczyny odchyleń.
Diagnostyka układu chłodzenia wylęgarni – od agregatu po wymiennik

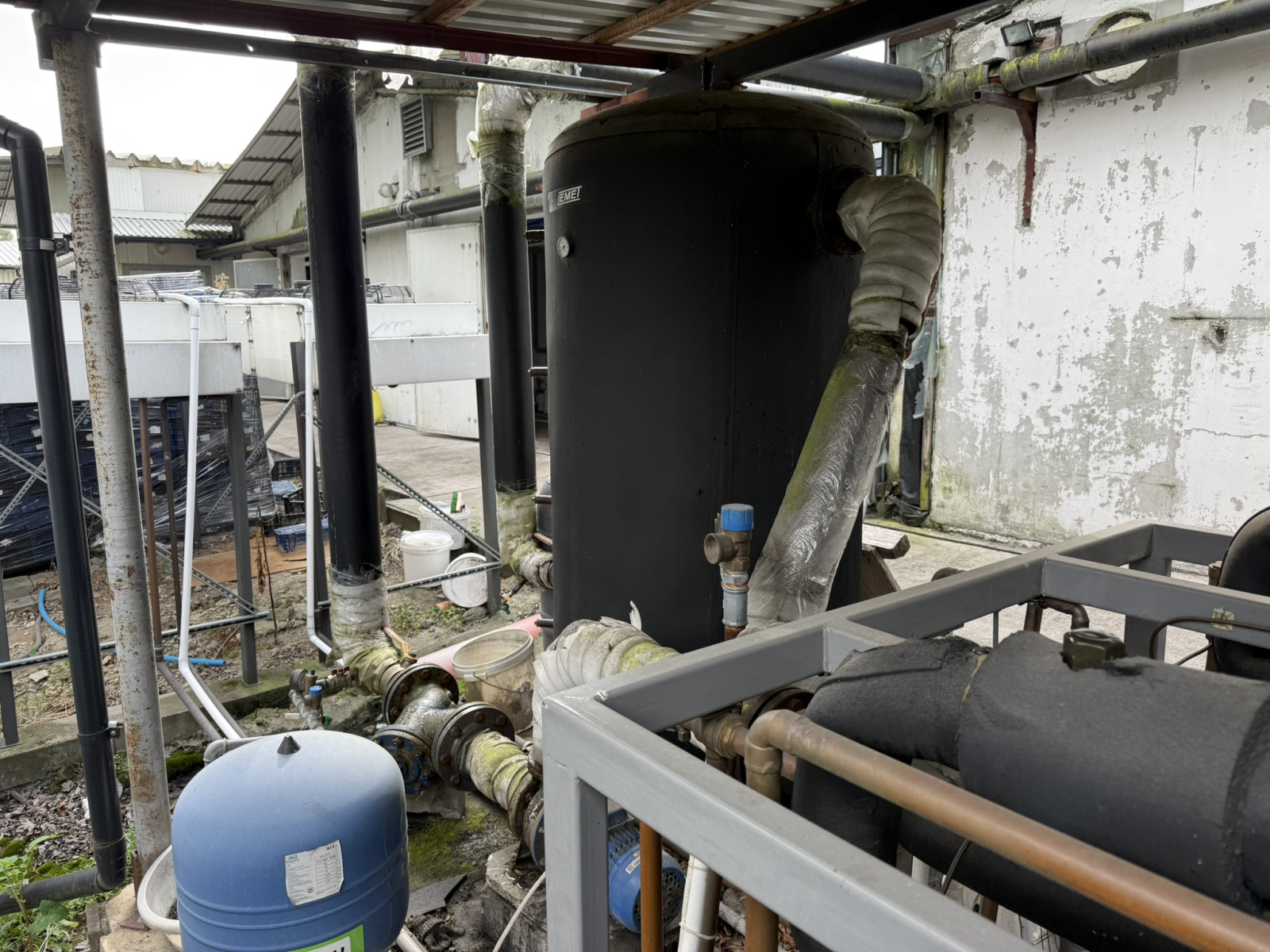

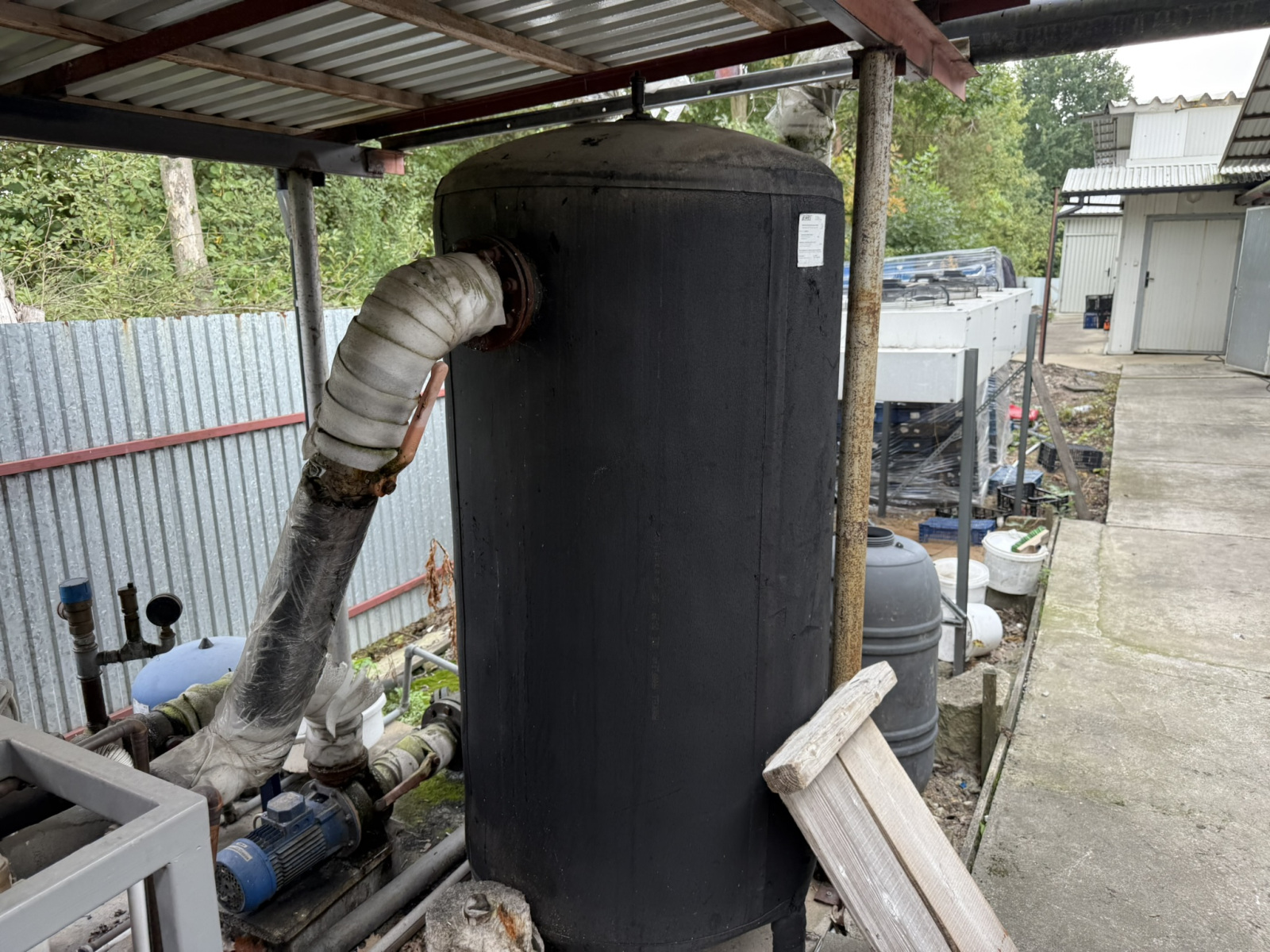

Kompleksowa diagnostyka chłodzenia wylęgarni obejmuje cały łańcuch przekazywania ciepła: od agregatu wody lodowej, przez obieg hydrauliczny i rozdzielacze strefowe, po centrale wentylacyjne i wymienniki w komorach inkubacyjnych. Awaria w każdym z tych ogniw przekłada się na utratę kontroli nad temperaturą procesu, a czas reakcji jest tu parametrem krytycznym.
Standardowy zakres pomiarowy przy diagnostyce instalacji chłodniczej wylęgarni obejmuje:

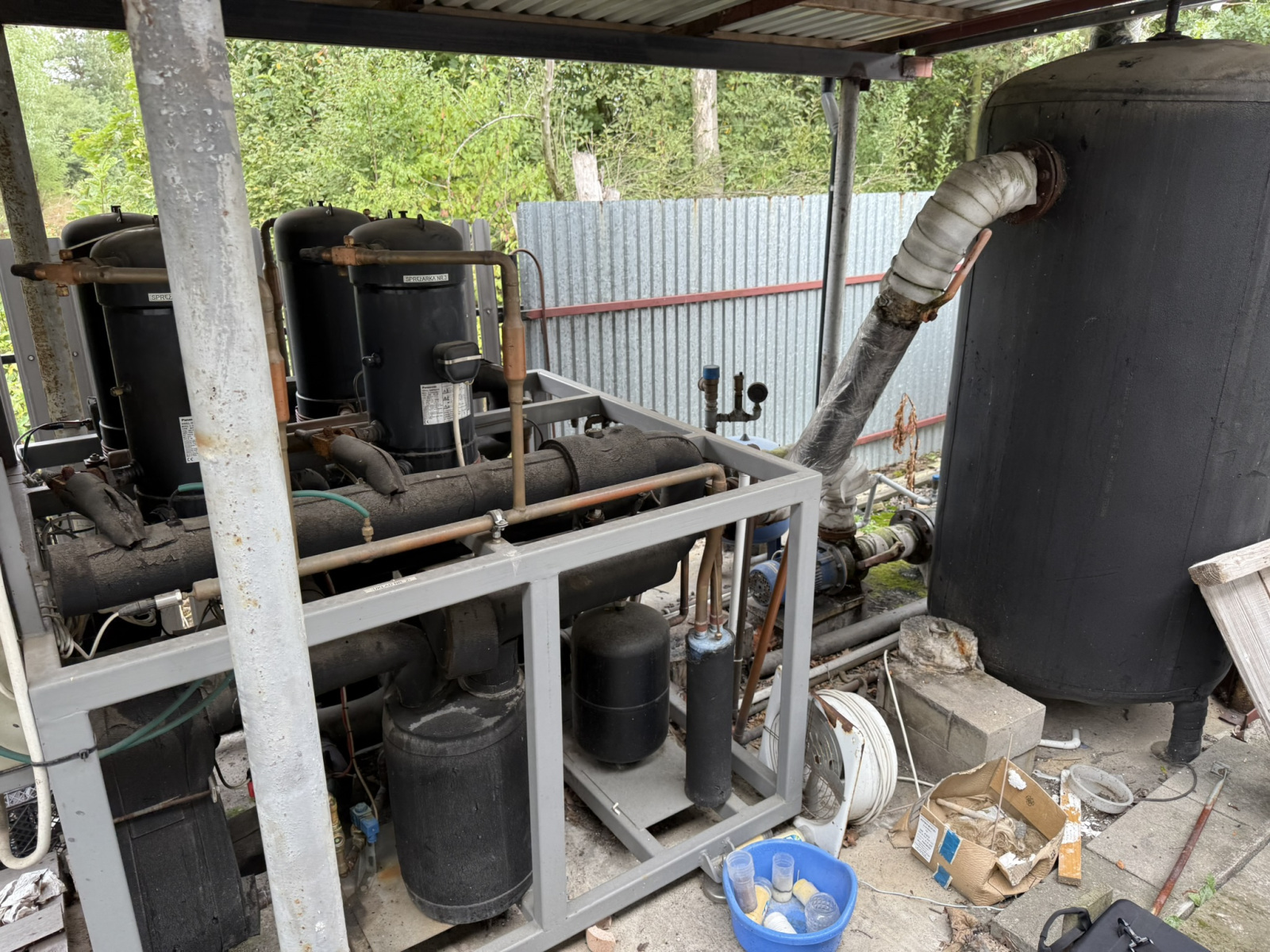

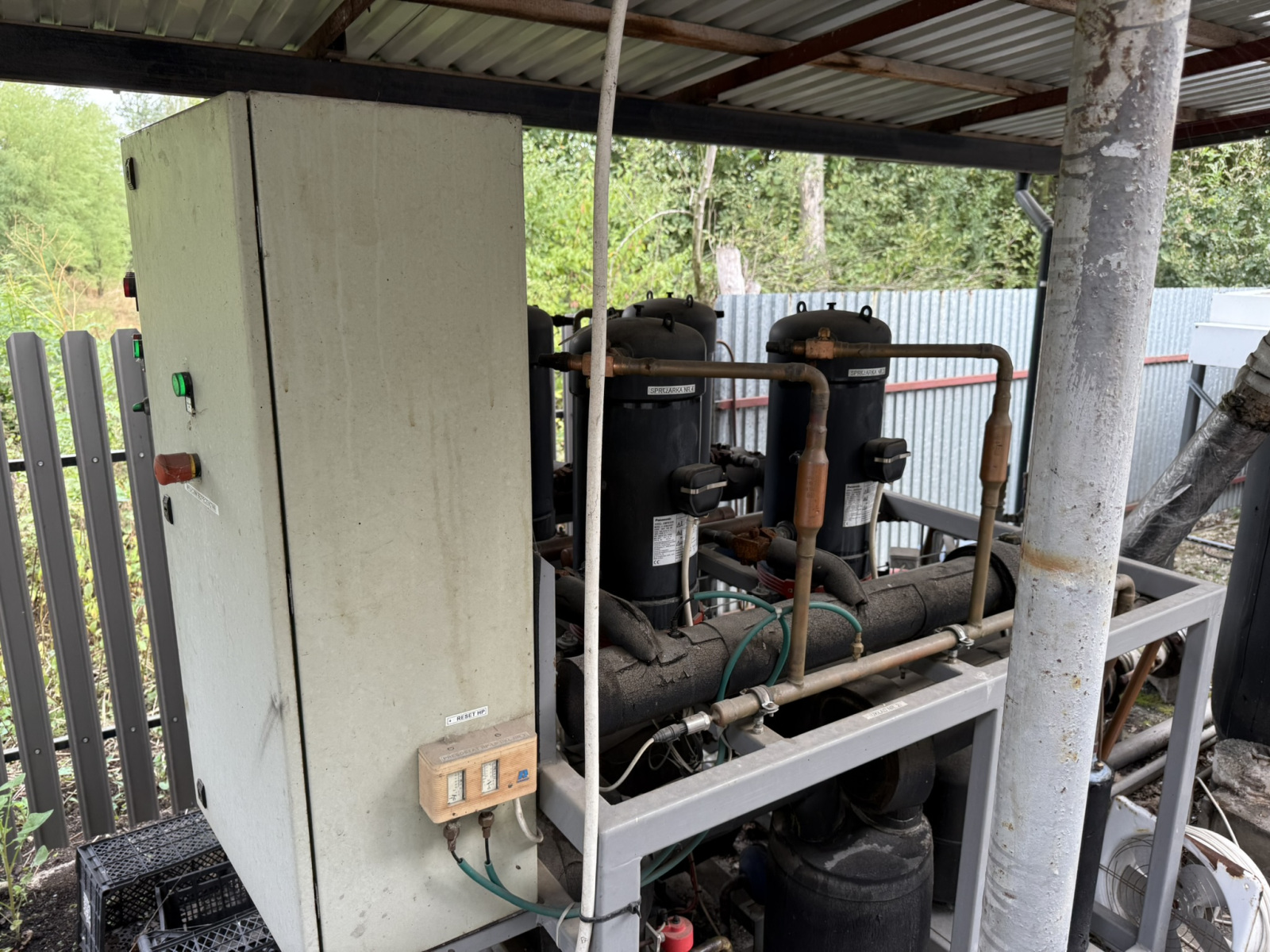

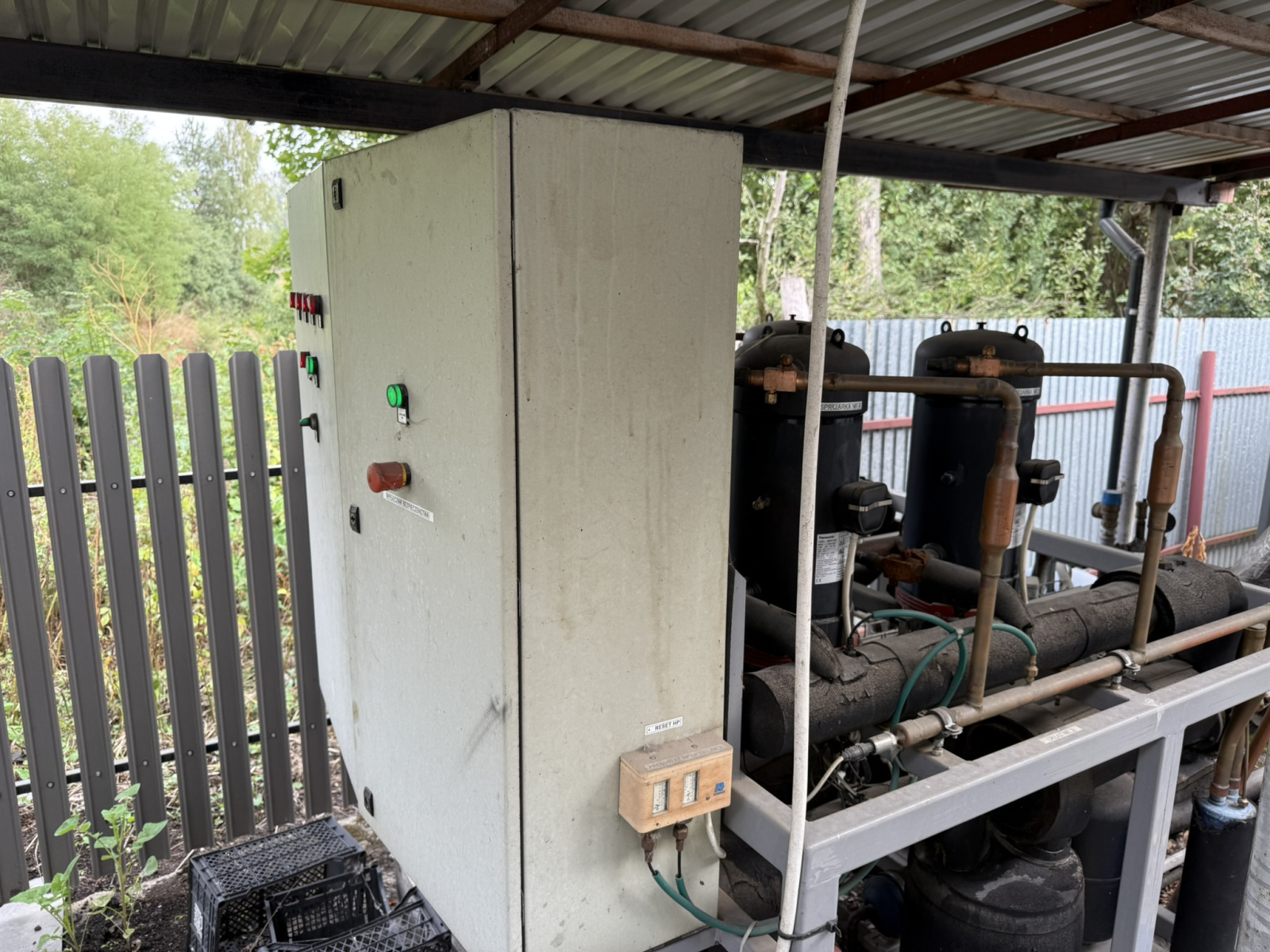

- Pomiar temperatury wody lodowej na wejściu i wyjściu agregatu – ocena sprawności chillera i stanu technicznego parownika.
- Pomiar przepływu w głównym obiegu i w obwodach strefowych – wykrycie niezrównoważonej hydrauliki powodującej niejednorodność chłodzenia między komorami.
- Rejestracja ciśnień roboczych po stronie czynnika chłodniczego – ocena stanu sprężarki i szczelności układu.
- Pomiar ΔT na wymiennikach central wentylacyjnych – ocena stanu technicznego chłodnicy i stopnia jej zanieczyszczenia.
- Pomiar prędkości i równomierności przepływu powietrza na nawiewnikach – identyfikacja stref o niedostatecznej wymianie.
- Kontrola szczelności instalacji – zarówno układu czynnika chłodniczego, jak i kanałów powietrznych.

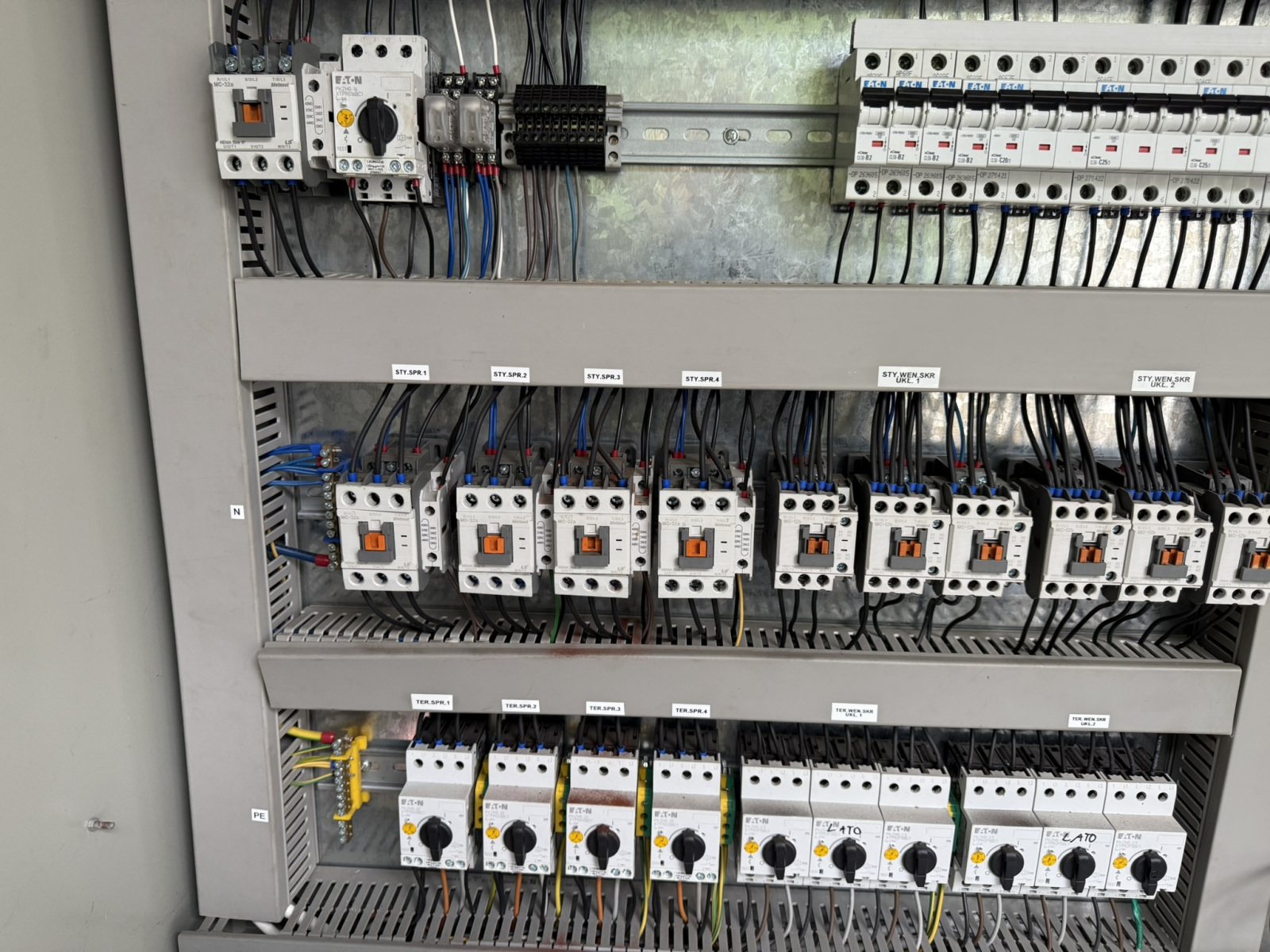

- Pomiary elektryczne silników i układu zasilania – weryfikacja poboru prądu, asymetrii faz, stanu kondensatorów rozruchowych.
Wynikiem diagnostyki jest raport z konkretnymi wartościami zmierzonych parametrów, odniesieniem do wymagań nominalnych i priorytetową listą działań serwisowych. Szczegółowy zakres prac dostępny na stronie diagnostyki układu chłodzenia.
Czyszczenie wymienników ciepła i wymiana filtrów powietrza

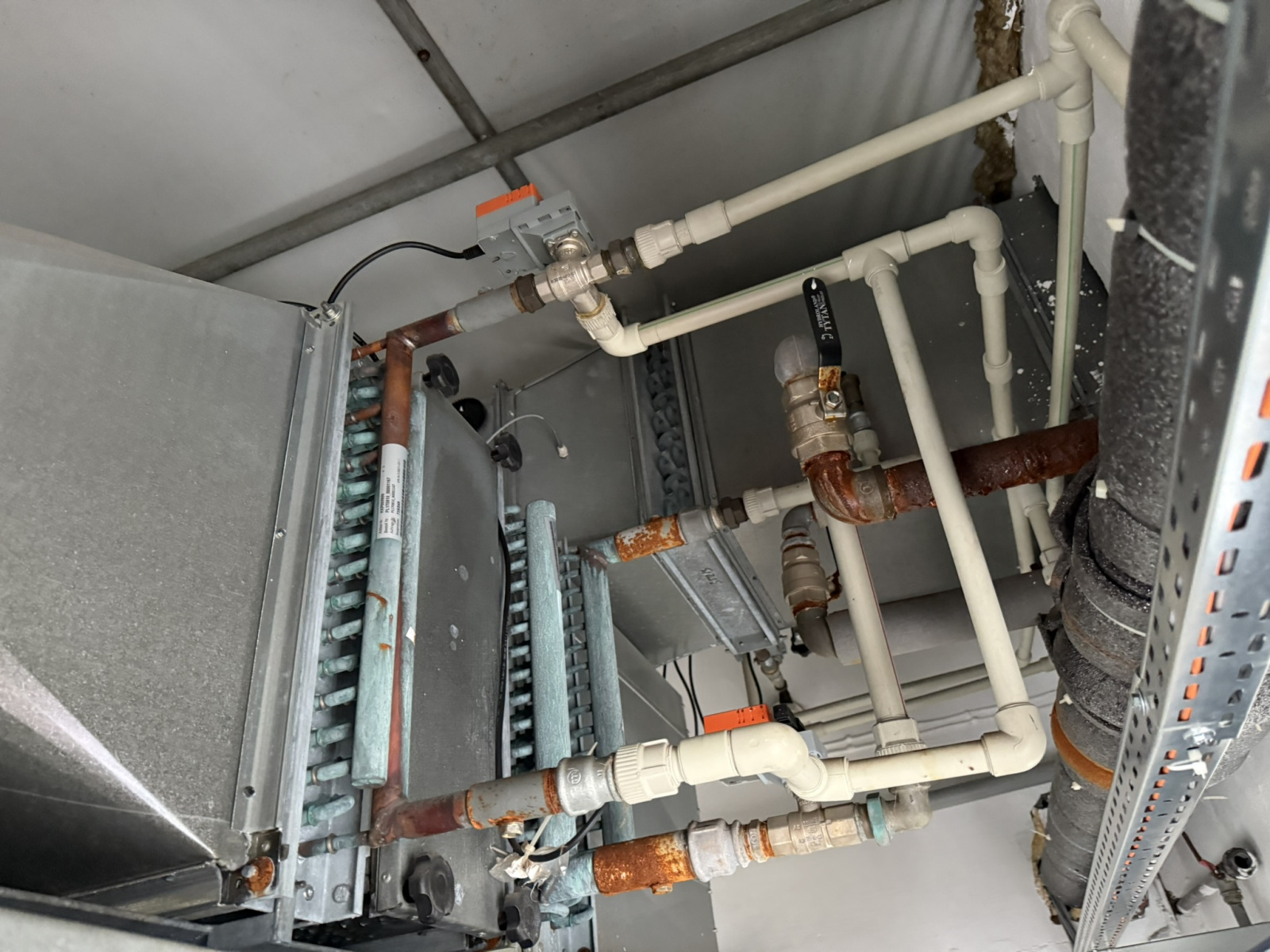

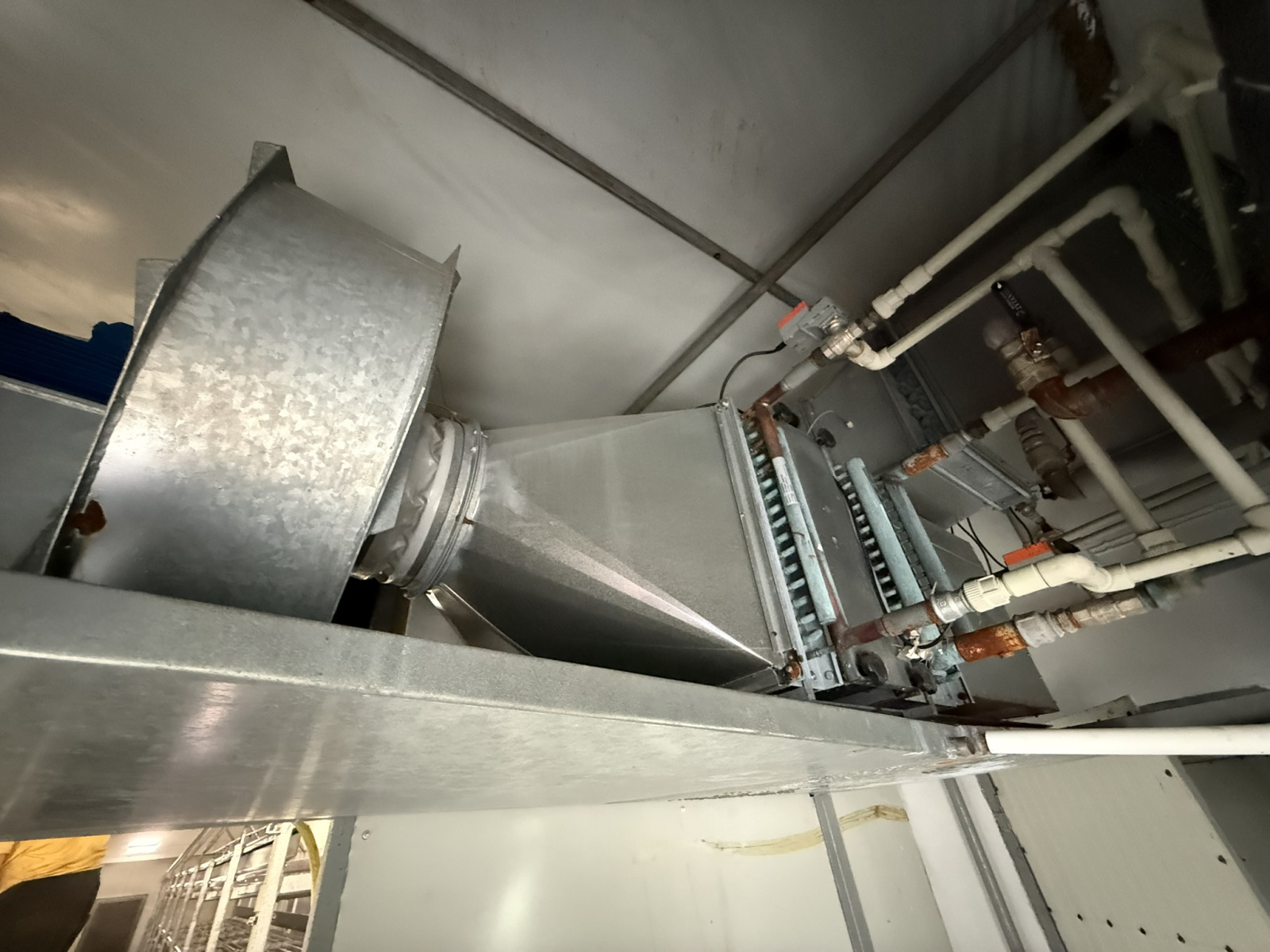

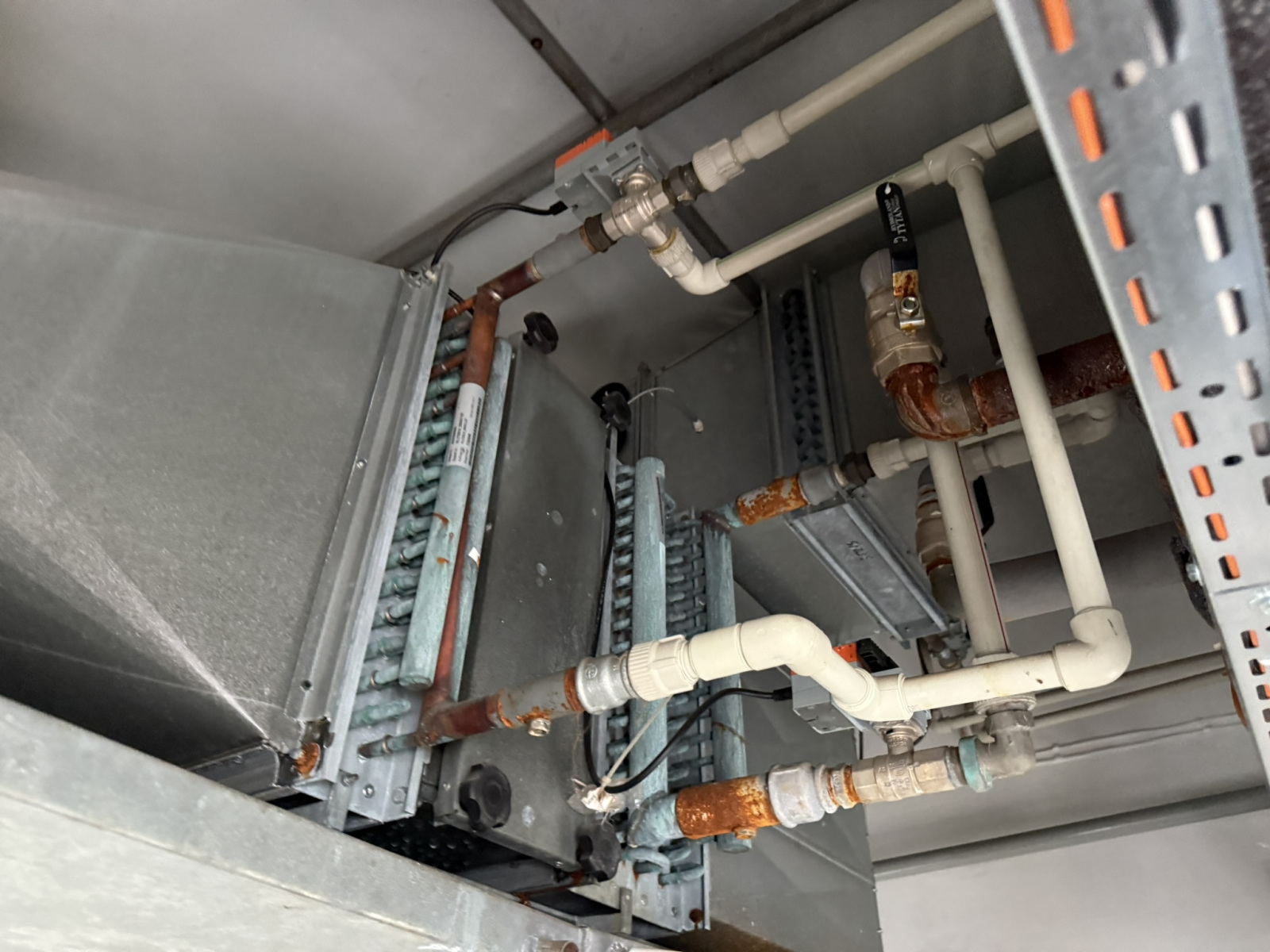

Wymienniki ciepła w centralach wentylacyjnych wylęgarni pracują w środowisku o podwyższonej zawartości pyłu organicznego: pierza, kurzu biologicznego, cząstek ściółki. Zanieczyszczenie powierzchni wymiennika warstwą kilku milimetrów może obniżyć jego sprawność o kilkanaście procent, co bezpośrednio przesuwa rzeczywistą temperaturę nawiewu względem nastawy regulatora, nawet jeśli agregat wody lodowej pracuje prawidłowo.
Czyszczenie wymienników prowadzimy metodą dobraną do rodzaju zanieczyszczenia – ciśnieniowym płukaniem wodnym, środkami chemicznymi o kontrolowanym pH lub strumieniem sprężonego powietrza przy osadach suchych. Efekty czyszczenia oceniamy każdorazowo pomiarem ΔT przed i po zabiegu, ponieważ ocena wizualna nie przekłada się wprost na przyrost wydajności chłodniczej.
Filtry powietrza w instalacji wylęgarni wymagają wymiany na podstawie realnego różnicowego spadku ciśnienia, nie wyłącznie kalendarza. Zbyt wysoki opór filtra zmienia punkt pracy wentylatora i redukuje przepływ powietrza w komorach – co przy stałej mocy chłodniczej prowadzi do lokalnego przegrzewania stref o gęstszym rozmieszczeniu inkubatorów.
Automatyka sterująca i monitoring pracy instalacji HVAC wylęgarni

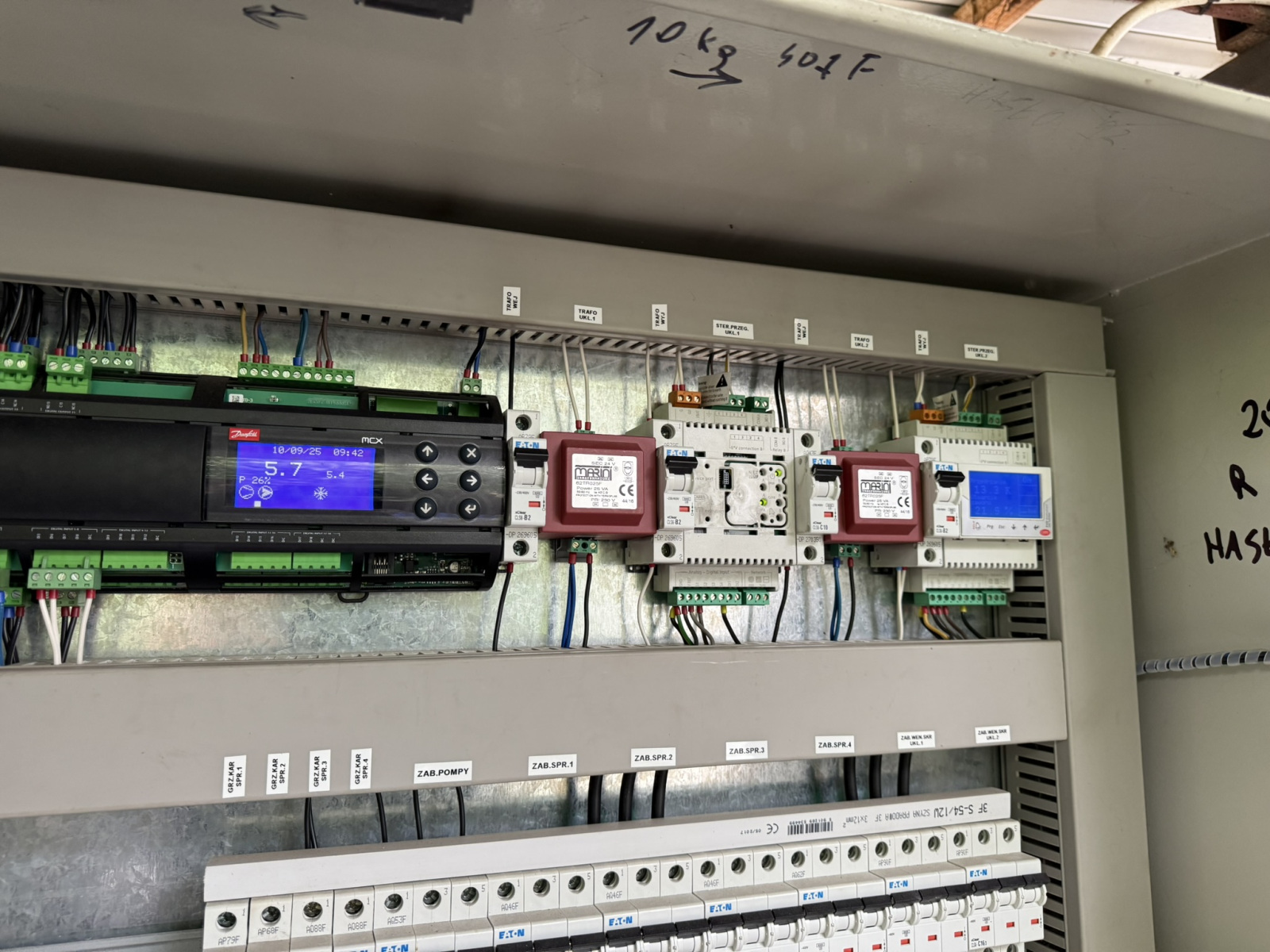

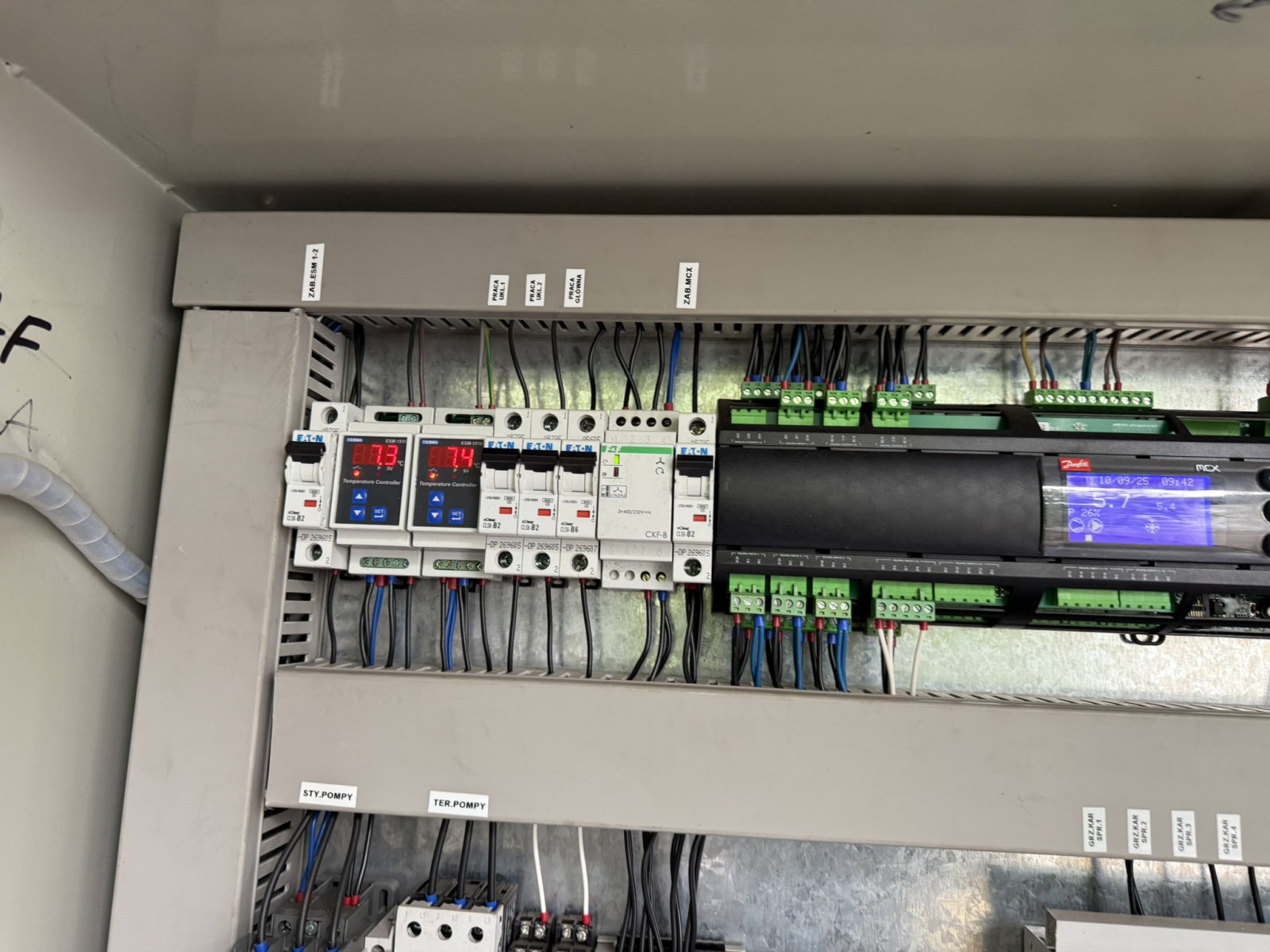

Sprawdzenie automatyki to element diagnostyki, który najczęściej ujawnia rozbieżność między wskazaniem panelu a rzeczywistą pracą instalacji. Do typowych problemów należą: nieprawidłowa nastawa algorytmu PID regulatora temperatury, błędy w logice sterowania przepustnicami strefowymi, nieaktualne progi alarmów bezpieczeństwa oraz uszkodzone lub zdryftowane czujniki temperatury i wilgotności. Algorytmy regulacji stosowane w nowoczesnych sterownikach HVAC, opisane szczegółowo w materiałach technicznych Danfoss, wymagają prawidłowej kalibracji czujników wejściowych – bez niej nawet zaawansowany regulator kompensuje błąd pomiaru zamiast utrzymywać właściwą temperaturę procesu.
Monitoring pracy instalacji HVAC wylęgarni powinien obejmować ciągłą rejestrację co najmniej kilku kluczowych parametrów: temperatury i wilgotności w każdej komorze, temperatury wody lodowej na zasilaniu i powrocie, przepływu w obiegach strefowych oraz ciśnienia czynnika chłodniczego. Dane rejestrowane w czasie rzeczywistym pozwalają wykryć tendencję degradacji parametrów zanim dojdzie do przekroczenia wartości alarmowej i wpływu na wyniki wylęgu.
Jeśli Twój układ HVAC pracuje bez ciągłego monitoringu lub ostatni przegląd automatyki był przeprowadzony więcej niż rok temu, ryzyko niekontrolowanego odchylenia parametrów inkubacji jest realne. Ocena stanu automatyki i systemu monitoringu wchodzi w zakres kompleksowej diagnostyki układu chłodzenia wylęgarni, którą prowadzimy z pełnym raportem parametrów.
Modernizacja etapowa – optymalizacja chłodzenia bez zatrzymywania produkcji
W wylęgarniach o ciągłym cyklu produkcyjnym modernizacja układu chłodzenia musi być planowana etapowo, bez wyłączania całej instalacji. Podejście pomiarowe, które stosujemy przy projektowaniu modernizacji, polega na wyznaczeniu aktualnego bilansu cieplnego obiektu, porównaniu go z wymaganiami procesowymi i zaplanowaniu działań w kolejności od zmian o największym wpływie na stabilność parametrów inkubacji.
Do najczęściej wdrażanych usprawnień w instalacjach wylęgarni należą: regulacja lub wymiana zaworów równoważących w obiegach strefowych dla poprawy hydrauliki, modernizacja układu sterowania z podwyższeniem rozdzielczości pomiarowej temperatury i wilgotności, dobór wymienników o wyższej sprawności w centralach obsługujących komory o największym obciążeniu cieplnym, a także wdrożenie redundancji agregatu wody lodowej – szczególnie istotnej przy całorocznych cyklach inkubacji. Zakres dostępnych rozwiązań modernizacyjnych opisano na stronie projekt instalacji wody lodowej pod konkretny bilans cieplny.
Każda modernizacja kończy się serią pomiarów weryfikacyjnych i dokumentacją techniczną rzeczywistego stanu parametrów po wprowadzeniu zmian.
Najczęściej zadawane pytania o chłodzenie wylęgarni
Jakie parametry układu chłodzenia mają największy wpływ na wyniki wylęgu?
Decydujące znaczenie mają trzy zmienne: jednorodność temperatury wewnątrz komory inkubacyjnej – odchylenie powyżej 0,3-0,5°C między strefami obniża wskaźnik wylęgu, stabilność temperatury w czasie z minimalną amplitudą dobową, oraz precyzyjna regulacja wilgotności względnej w każdej fazie cyklu. Wszystkie trzy są wynikiem prawidłowej pracy mechanicznej i regulacyjnej całej instalacji HVAC, nie wyłącznie poprawnych nastaw sterownika.
Jak często przeprowadzać czyszczenie wymienników ciepła i kontrolę agregatu w wylęgarni?
Kryterium obiektywnym dla wymienników jest różnicowy spadek ciśnienia: wzrost oporu o 20-30% względem wartości po ostatnim czyszczeniu sygnalizuje konieczność zabiegu niezależnie od kalendarza. W praktyce wymienniki central wentylacyjnych wylęgarni drobiu wymagają czyszczenia od dwóch do czterech razy w roku. Agregat wody lodowej powinien przejść przegląd techniczny co najmniej raz w roku z oceną stanu czynnika chłodniczego i szczelności układu.
Czy wdrożenie monitoringu parametrów HVAC wymaga zatrzymania produkcji w wylęgarni?
Nie. Systemy monitoringu oparte na czujnikach bezprzewodowych lub podłączeniu do istniejącej automatyki BMS wdrażamy bez przerywania cykli inkubacyjnych. Montaż punktów pomiarowych, konfigurację logiki alarmów i uruchomienie rejestracji prowadzimy etapowo, w uzgodnieniu z harmonogramem rotacji komór. Efektem jest ciągły wgląd w parametry procesu i możliwość wczesnego wykrycia tendencji odchyleń, zanim przekroczą próg wpływający na wyniki wylęgu.
Audyt i serwis układu chłodzenia wylęgarni – skontaktuj się z działem technicznym ColdWay
Precyzyjne chłodzenie wylęgarni wymaga systematycznych pomiarów we wszystkich ogniwach instalacji – od agregatu wody lodowej, przez hydraulikę obiegów strefowych, po rozkład temperatury i wilgotności wewnątrz komór inkubacyjnych. Projektujemy, diagnozujemy i modernizujemy instalacje chłodnicze wylęgarni w oparciu o dane pomiarowe, a każde zlecenie zamykamy raportem z konkretnymi wartościami i zaleceniami technicznymi. Zadzwoń do naszego działu technicznego: +48 501 179 381 lub +48 536 577 385, napisz na info@coldway.pl i opisz aktualny stan Twojej instalacji. Na tej podstawie zaproponujemy zakres audytu dostosowany do specyfiki Twojej wylęgarni.
